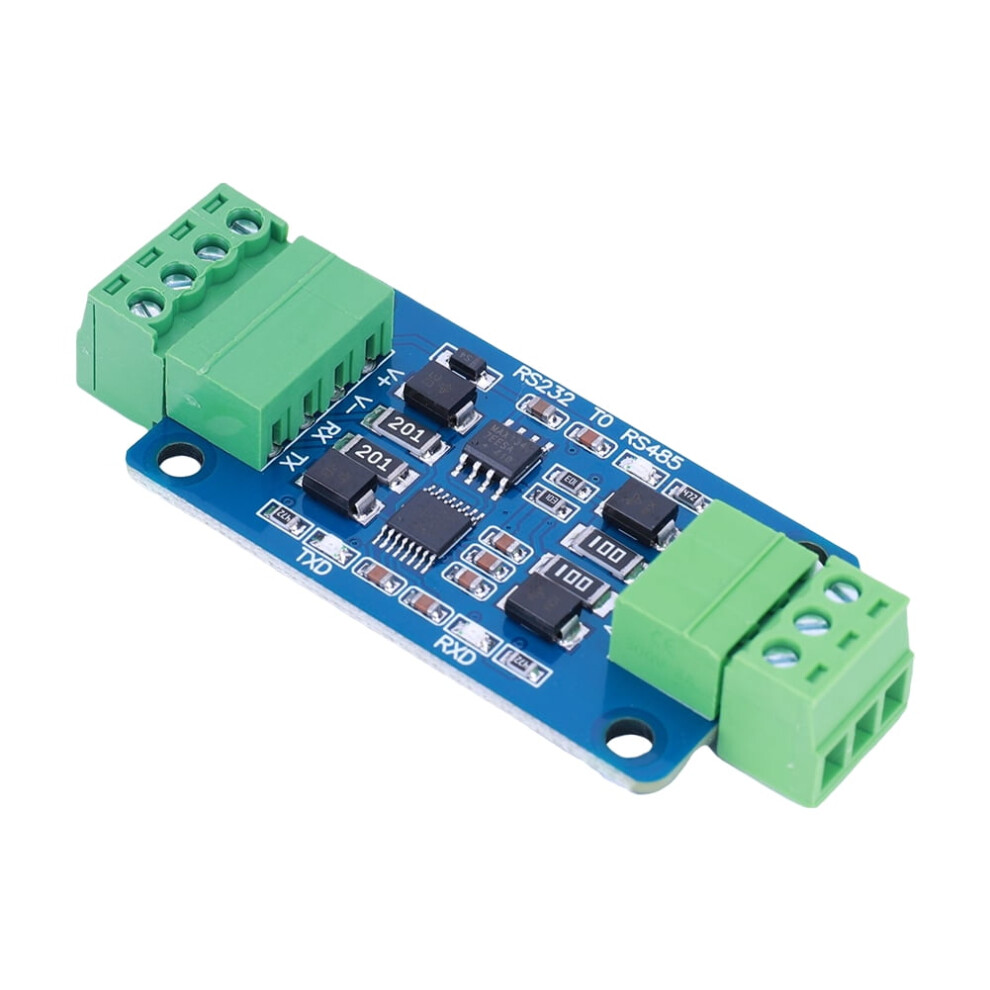

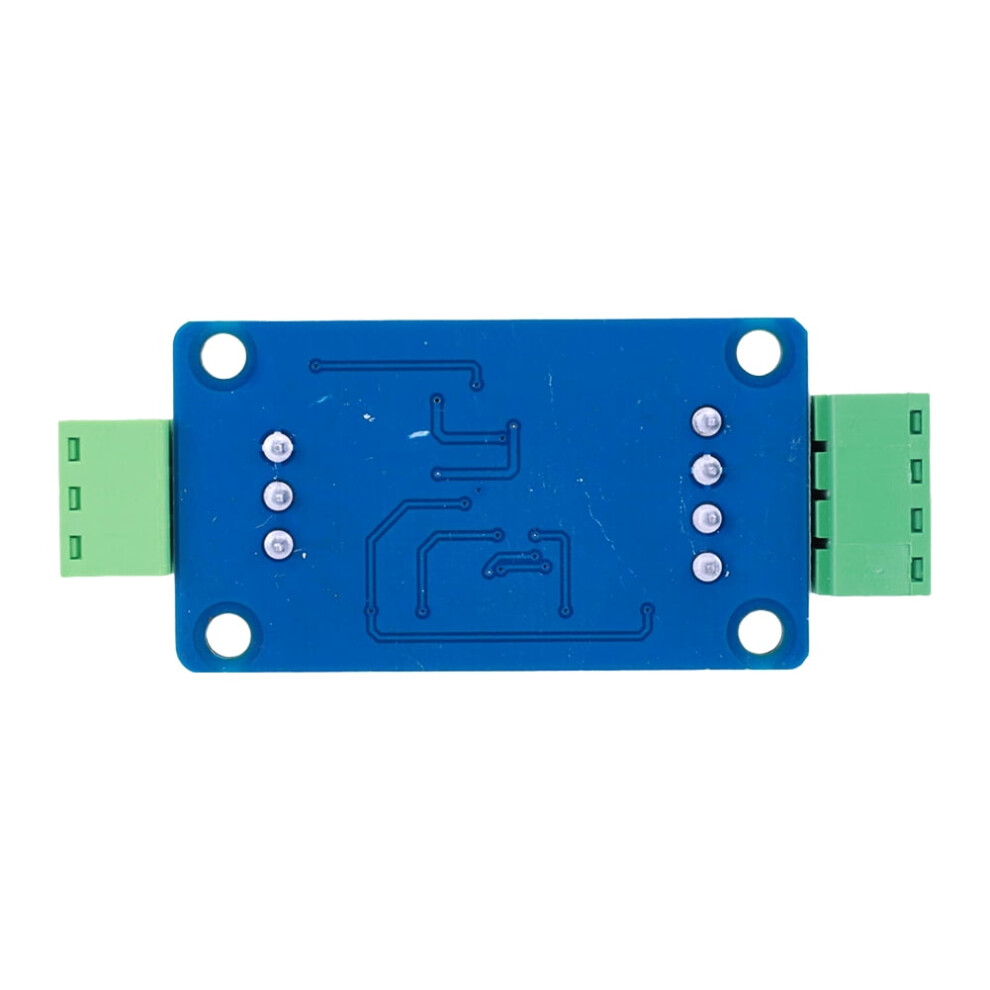

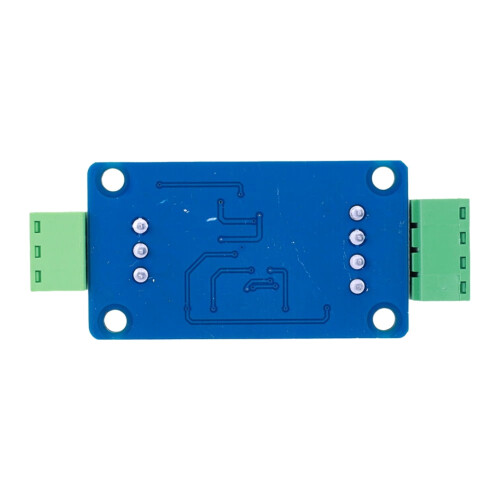

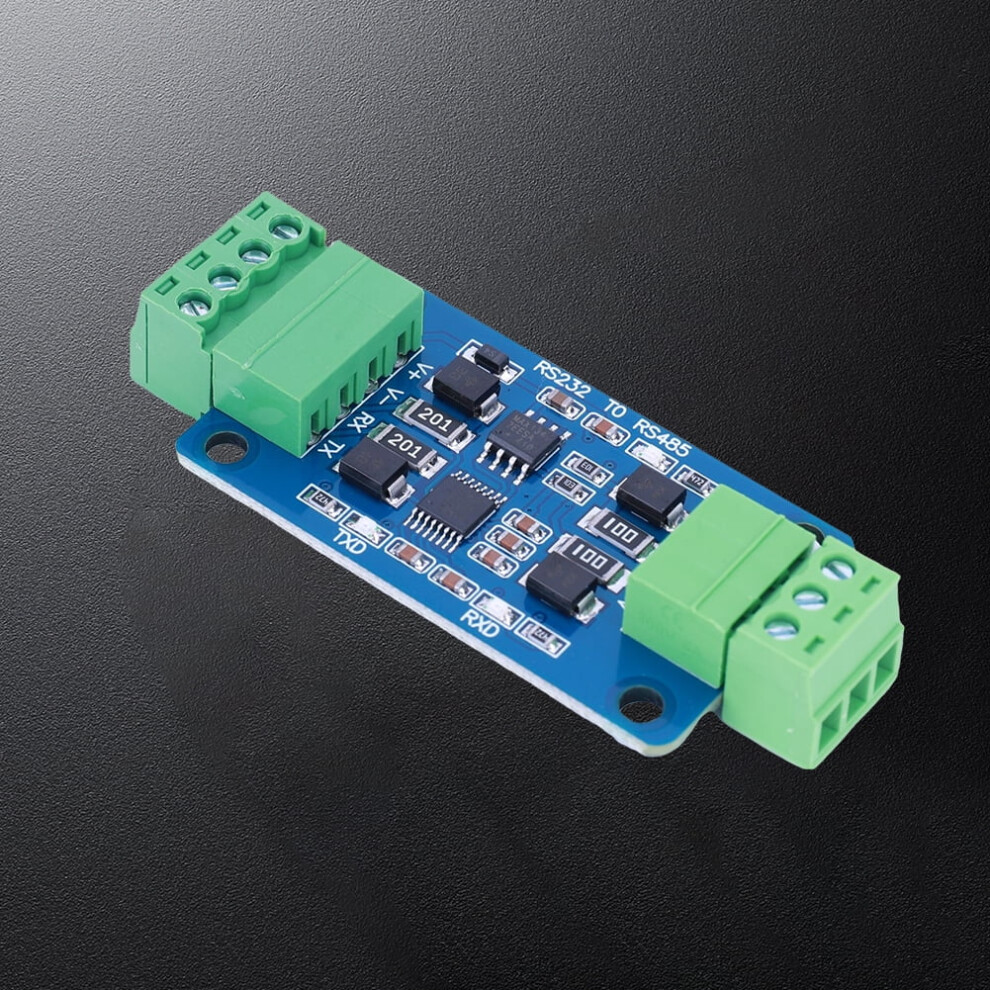

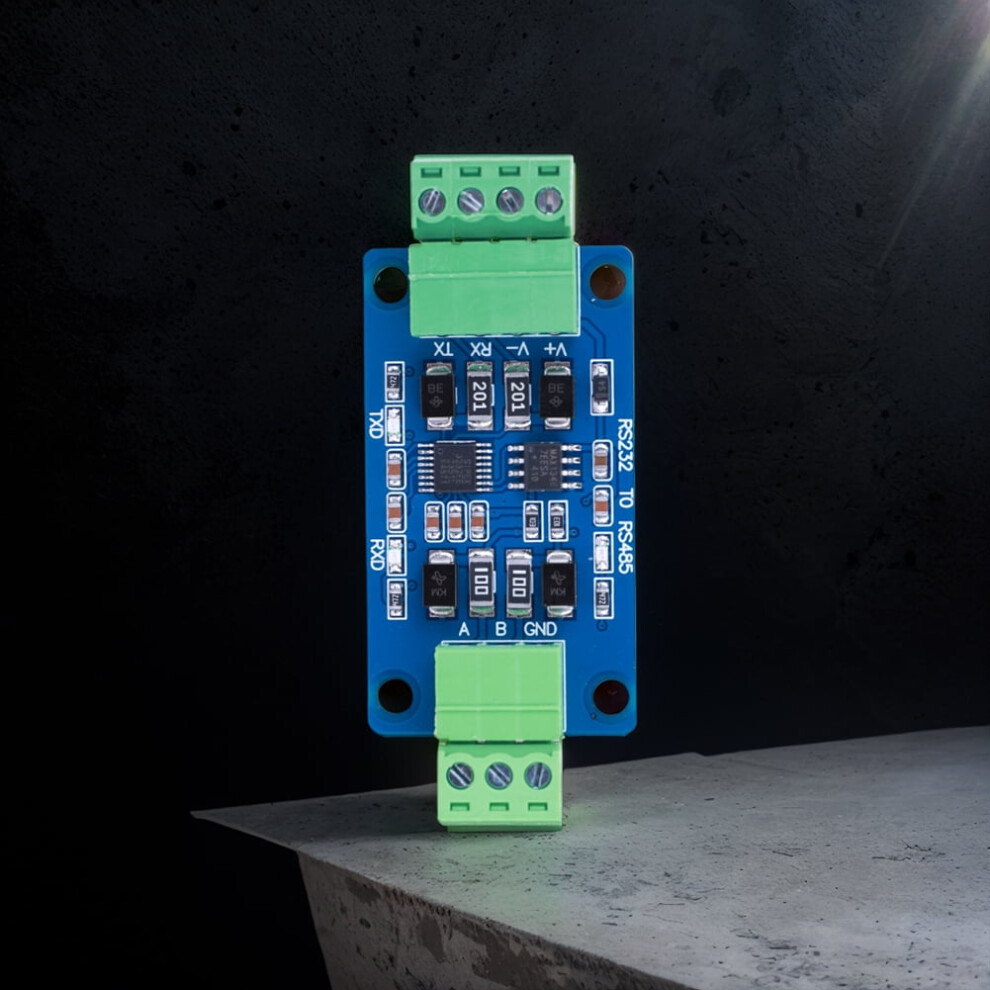

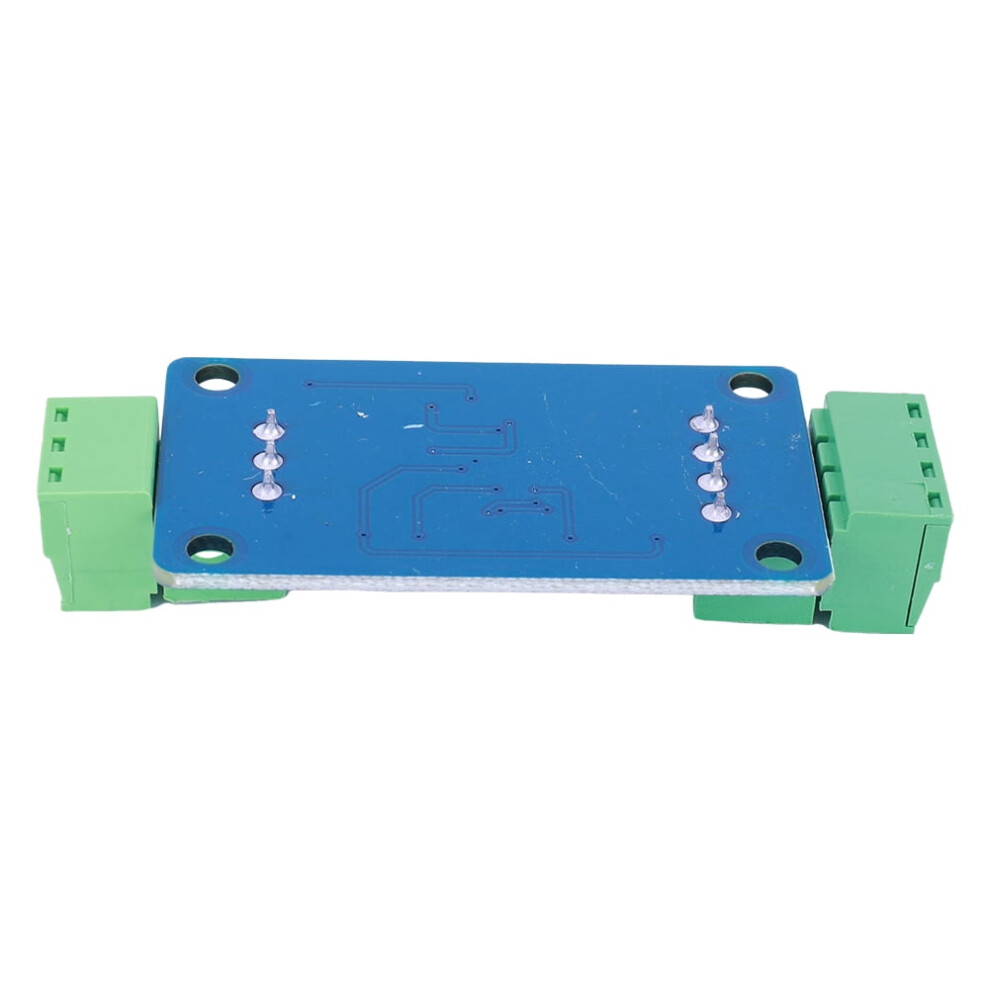

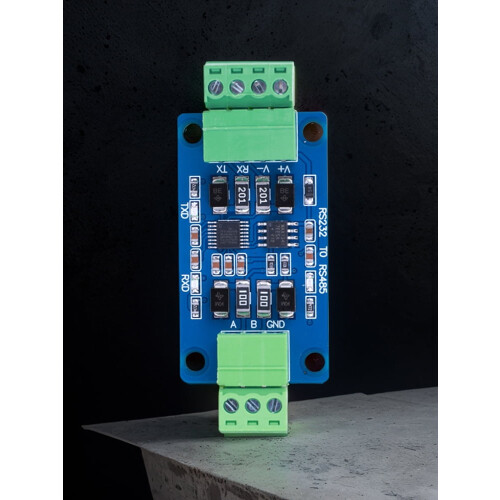

jixopn Industrielles RS232-zu-RS485-Modul mit 3,3-V- oder 5-V-Stromversorgung, serieller Schnittstellen-Debugging-Assistent,

jixopn Industrielles RS232-zu-RS485-Modul mit 3,3-V- oder 5-V-Stromversorgung, serieller Schnittstellen-Debugging-Assistent, Beschreibung

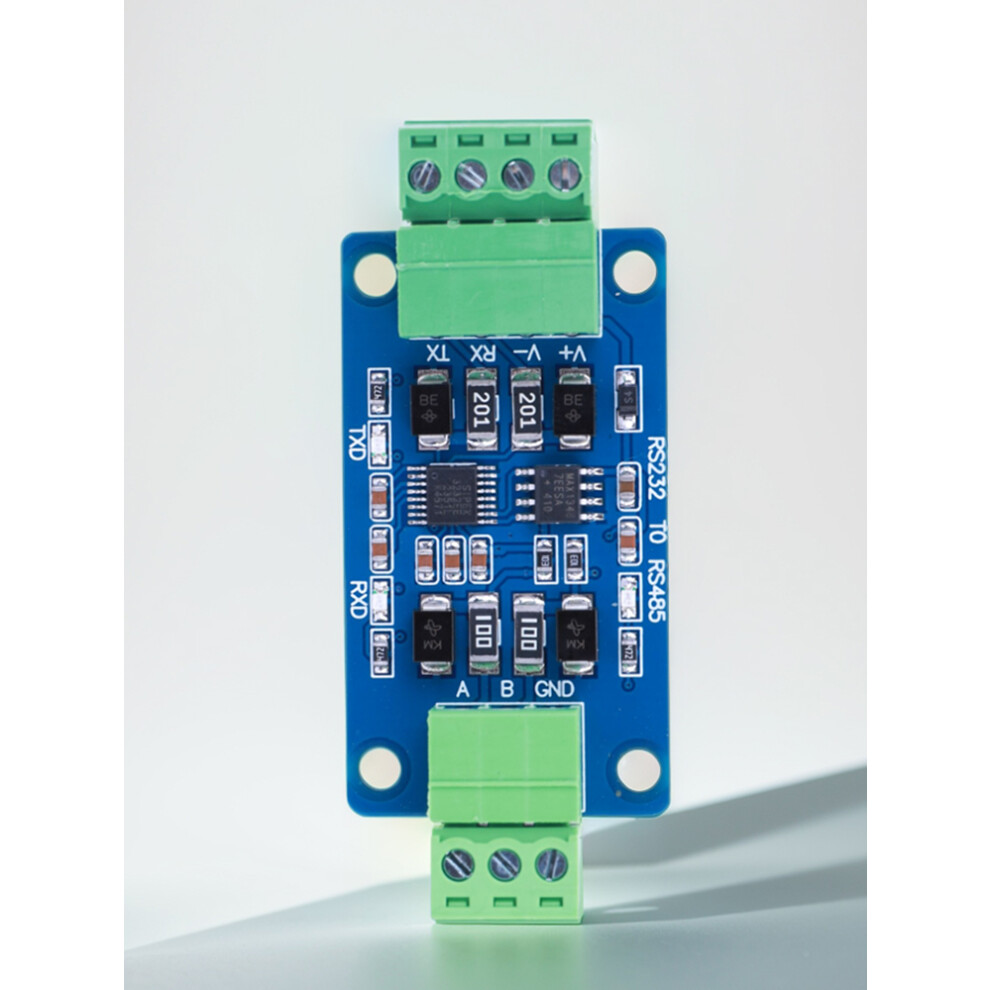

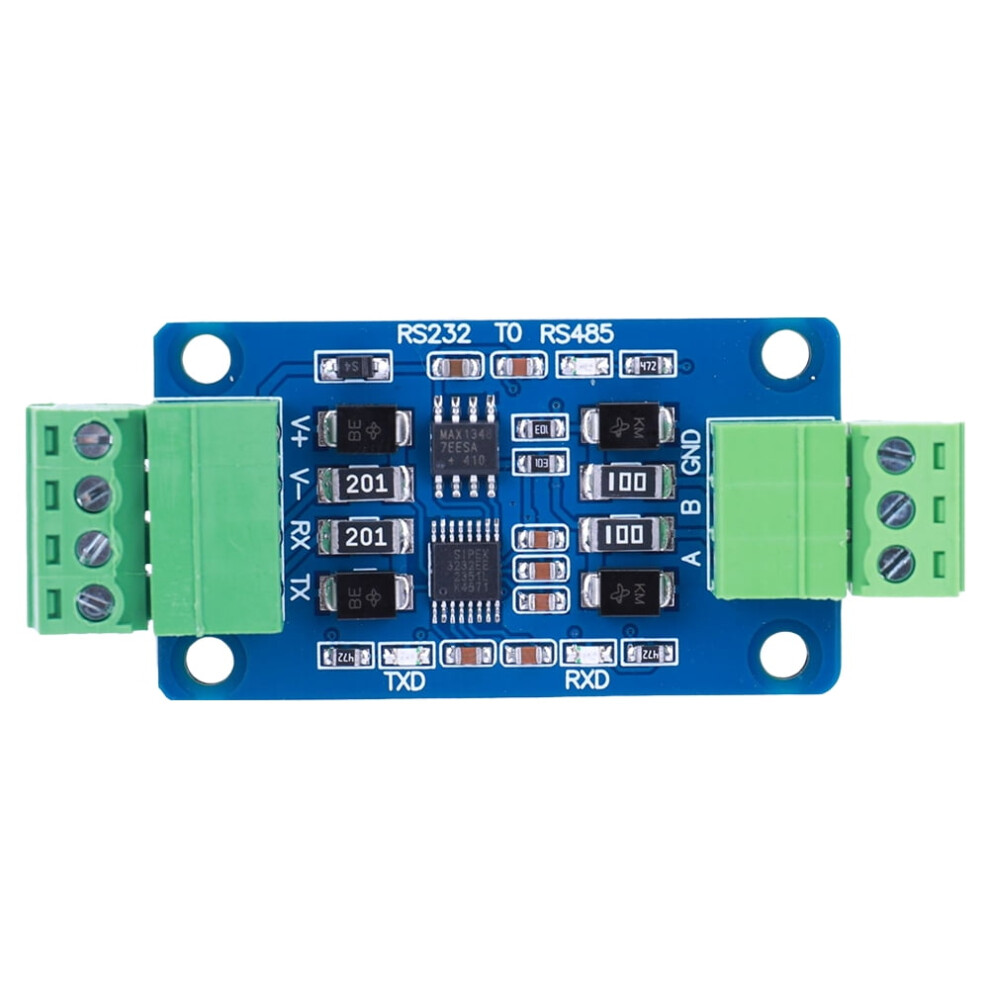

Spezifikation: Herkunft: Festlandchina Typ: Modul Beschreibung: RS232-zu-485-Modulbeschreibung Das RS232-zu-485-Modul ermöglicht die gegenseitige Umwandlung zwischen RS232- und RS485-Kommunikationssystemen. Es verfügt über eine automatische Flusssteuerung und ermöglicht die automatische Konvertierung von RS485-Sende- und Empfangssignalen. Das Modul wurde unter besonderer Berücksichtigung der Signalintegrität und EMV-Eigenschaften entwickelt und mit zusätzlichen Schutzmaßnahmen ausgestattet, sodass es in verschiedenen industriellen Anwendungen eingesetzt werden kann. Das Modul zeichnet sich durch ein einfaches Design, ein ansprechendes Aussehen sowie Stabilität und Zuverlässigkeit aus. Betriebsspannung: 3,3 V oder 5,0 V (Abweichung von +/- 5 % der Nennspannung nicht überschreiten) Betriebsstrom: 5 mA Betriebstemperatur: -30 C bis 70 C Kommunikationsrate: 300-120.000 (120.000) bps, transparente Übertragung Modulgröße: Leiterplattengröße 28 50 10 mm (Länge Breite Höhe); mit Anschlüssen 2865 13 mm (Länge Breite Höhe) Schraubenlochgröße: Schraubenlochmittenabstand 22 42 mm Schnittstellenbeschreibung: V+ und V-: Plus- und Minuspol der Stromversorgungsschnittstelle. RX und TX: RS232-Bus-Empfang und -Senden; müssen bei Verbindung mit anderen RS232-Modulen gekreuzt werden, d. h. RX wird mit TX verbunden. A und B: DATA+ (A) und DATA- (B) des RS485-Busses. GND: RS485-Referenzmasse, entspricht V-; kann in der Regel unbeschaltet bleiben. Produktgröße: 68,00 x 28,00 x 12,00 mm (2,68 x 1,1 x 0,47 Zoll). Hinweis: Aufgrund unterschiedlicher Monitoreinstellungen und Lichtverhältnisse kann die tatsächliche Farbe des Artikels geringfügig von den Abbildungen abweichen. Vielen Dank! Bitte erlauben Sie 1-2 cm Messabweichung aufgrund manueller Messung. Lieferumfang: 1 x Industrielles RS232-zu-RS485-Modul. 1. Vielseitige Stromversorgungsoptionen: Das industrielle RS232-zu-RS485-Modul unterstützt sowohl 3,3-V- als auch 5-V-Stromversorgungen und eignet sich daher für ein breites Anwendungsspektrum. 2. Stabiles und zuverlässiges Design in Industriequalität: Dank seines robusten Designs in Industriequalität gewährleistet der serielle Port-Debugging-Assistent eine stabile und zuverlässige Leistung mit einer Signalübertragungsrate von bis zu 120 kbit/s. 3. Umfassende Schutzmaßnahmen: Das serielle Port-Konvertermodul verfügt über mehrere Schutzmaßnahmen wie 15 kV ESD-Schutz und 600 W Dual-Path-TVS-Schutz, um einen sicheren Betrieb zu gewährleisten. 4. Unterstützt die Kommunikation mit mehreren Geräten: Der RS232-zu-RS485-Konverter ermöglicht die Kommunikation mit mehreren Geräten und unterstützt bis zu 128 Geräte am RS485-Bus. Dank Hot-Swap-Funktion und hoher Leistung wird eine maximale Übertragungsdistanz von 1200 Metern erreicht. 5. Benutzerfreundliche Anzeigen und Installation: Ausgestattet mit einer blauen VCC-Stromversorgungsanzeige und grünen RXD/TXD-Signalanzeigen verfügt das RS232-zu-RS485-Adaptermodul außerdem über vier 3-mm-Befestigungsschraubenlöcher und steckbare Klemmen für eine einfache Installation und Verwendung.
