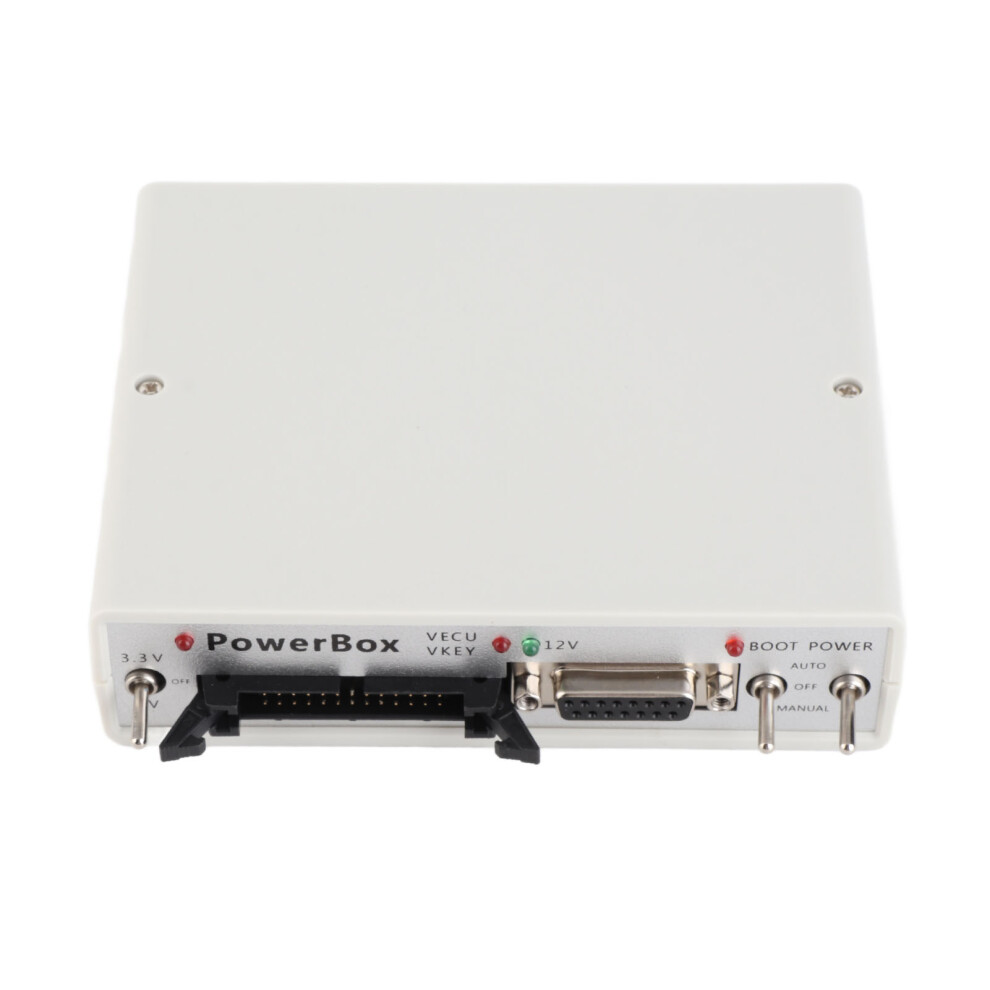

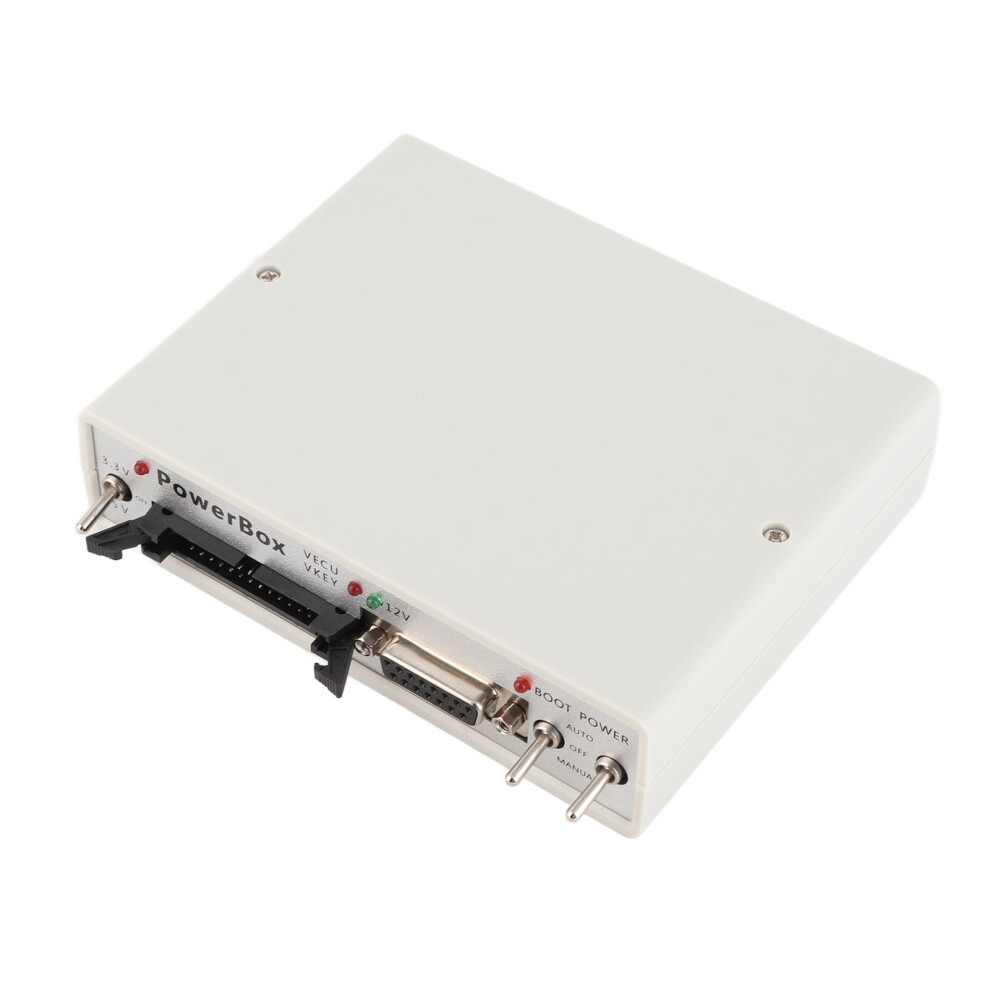

JTAG J2534 Programmer Power Box mit Steckern

JTAG J2534 Programmer Power Box mit Steckern Beschreibung

1. Die USB-Schnittstelle dient zum Anschluss an den Computer. Sie ist zu verwenden, wenn der integrierte USB-zu-UART-Wandler aktiviert ist. 2. Die Gleichstrom-Schnittstelle dient zur Versorgung der integrierten Schaltung sowie des angeschlossenen elektronischen Steuergeräts. Es wird empfohlen, ausschließlich hochwertige Einheiten mit einer Ausgangsspannung von 12 V zu verwenden. Beim Auslesen des Passworts ist zu beachten, dass in Fahrzeugen, in denen dies nicht möglich ist, Hochspannungswandler in elektronischen Steuergeräten beim Start einen relativ hohen Strom ziehen, was den Schutzmechanismus auslösen oder sogar zu einer Beschädigung der Stromversorgungseinheit führen kann. 3. Die J2534-Schnittstelle dient zum Anschluss einer gleichnamigen Schnittstelle. 4. Die Schnittstelle dient zum Anschluss an den Hauptstecker des elektronischen Steuergeräts. Es wird empfohlen, die Kabel 14P600KT02, 14P600KT03 oder vergleichbare Modelle zu verwenden. 5. Die Schnittstelle dient zum direkten Anschluss an die Platine des elektronischen Steuergeräts oder über einen Adapter an den speziellen Stecker. Für Tricore GPT wird empfohlen, das Kabel 14P600KT06 oder ein vergleichbares Modell zu verwenden.
Spezifikationen:
Artikeltyp: ECU-Power-Box
Material: Metall
Bedienelemente:
Das Gerät verfügt über drei Schalter für den Betrieb in verschiedenen Modi:
POWER:
Stromversorgungskontrolle. Das Gerät bietet drei Betriebsarten zur Stromversorgung des elektronischen Steuergeräts: OFF schaltet alle Strom- und Steuersignale von den DB-15-Anschlüssen ab; MANUAL versorgt die VKEY-Anschlüsse und die Steuerausgänge je nach gewählter Taktik mit Strom; AUTO, automatische Steuerung, in diesem Modus wird die Stromversorgung vom Ladeprogramm über das L-Line-Signal gesteuert.
BOOT:
Gleichzeitige Steuerung der Signale BOOT, RESET und CNF1 (3,3 V): OFF schaltet alle Steuersignale vom DB-15-Anschluss ab; MANUAL zieht RESET und BOOT auf Signalmasse und CNF1 auf +3,3 V; AUTO, automatische Steuerung, in diesem Modus werden die Signale BOOT, RESET und CNF1 gleichzeitig vom Ladeprogramm (OEM12) gesteuert.
GPT:
Bei der Arbeit mit SH705x-CPU ist 5 V zu verwenden, in allen anderen Fällen ist 3,3 V zu verwenden.
Lichter:
Die LED neben dem 5 V/3,3 V-Schalter zeigt die Stromversorgung mit 5 V oder 3,3 V an.
Die 12-V-LED zeigt die Versorgungsspannung an.
Die BOOT-LED zeigt die Spannung am CNF1-Ausgang an (die LED funktioniert sowohl für Eingangs- als auch für Ausgangssignale).
1 * PowerBox für Flash
1 * Farbiges Kabel
1 * GPT-Farbkabel
1 * Stecker
