Kapazitiver Wasserstandssensor IP65 NPN schwarz ABS

Kapazitiver Wasserstandssensor IP65 NPN schwarz ABS Beschreibung

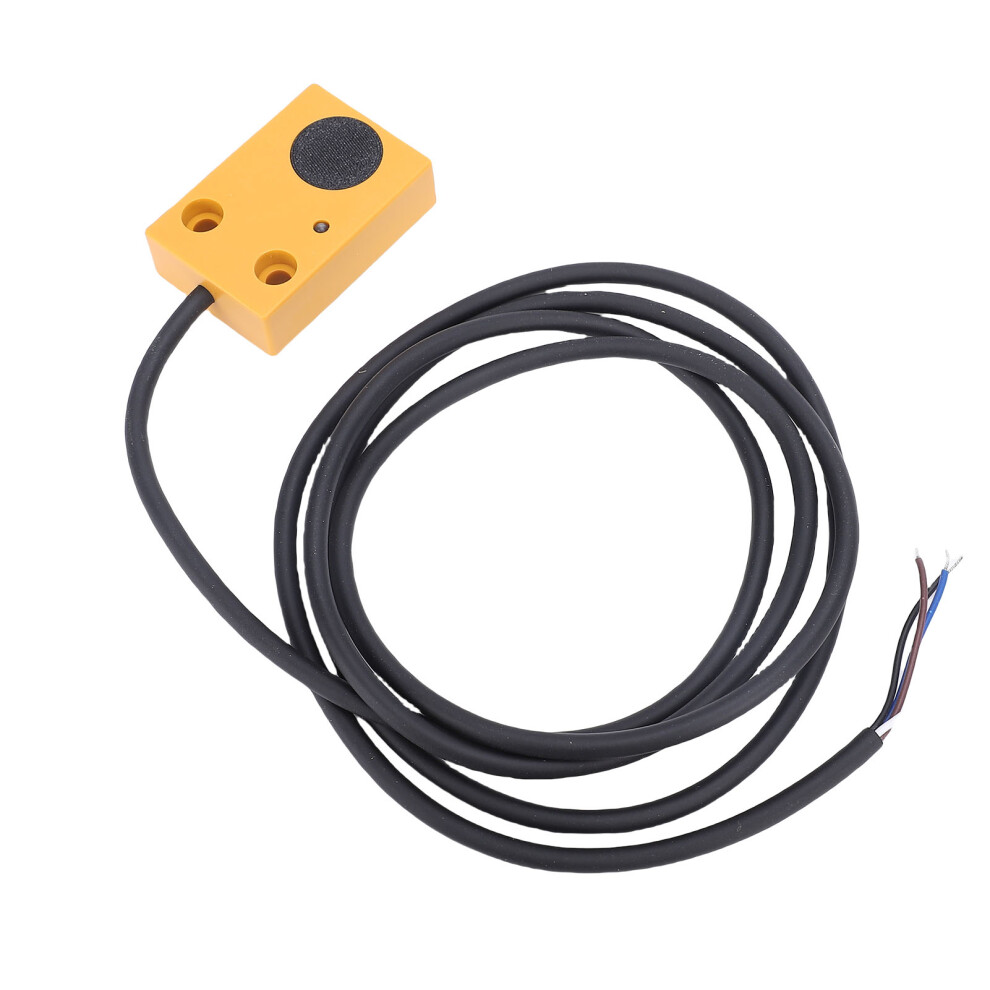

Kontaktloser Wasserstandssensor, IP65-Schutzart, NPN-kapazitiver Flüssigkeitsstandssensor mit Piezo-Summer und Anzeigeleuchte
Artikeltyp: Kontaktloser Wasserstandssensor
Material: ABS
Betriebstemperatur: -5 bis 105
Schutzart: IP65
Betriebsfeuchte: 5% bis 100%
Antwortzeit: 500 ms
Erfassungsmethode: Kapazitiv
Stromversorgungsschutz: Polaritätsschutz
Bezeichnungen der Verdrahtungsterminals:
Braun (Versorgung positiv), Blau (Versorgung negativ), Schwarz (Signalleitung), Weiß (Modusleitung). Weiße Leitung schwebt bei NPN normal offen; Weiße Leitung kurz mit Blau verbunden bei NPN normal geschlossen
Empfindlichkeitsverstellung des Sensors:
1. Gegen den Uhrzeigersinn erhöht die Empfindlichkeit; Im Uhrzeigersinn verringert sie sich.
2. Der Sensor kann menschliche Hände erkennen, daher wird empfohlen, den Sensor in einer festen Position zu installieren, um zu vermeiden, dass sich menschliche Hände im Erfassungsbereich befinden.
Messausgangsspannung:
1. Der Sensor liefert einen NPN-Ausgang mit normal offen (NO); wenn keine Last angeschlossen ist und nur ein Multimeter zur Messung verwendet wird, ist der High-Pegel virtuell und hat keine praktische Bedeutung.
2. Der Sensor sollte mit einer Last von weniger als 0,2 A (Anzeigeleuchte, kleines Relais, Pull-up-Widerstand, Optokoppler usw.) verbunden werden, um das Ausgangsende mit einem Multimeter zu messen; Daten sind nur in diesem Zustand gültig.
Probleme mit High-Level beim Anschluss an Mikrocontroller oder PLC:
Beispiel: Ein Sensor, der 12 V Versorgung liefert, muss an einen 5 V-Mikrocontroller angeschlossen werden. Der Pluspol der 12 V-Versorgung soll mit der braunen Leitung verbunden werden, der Minuspol der 12 V-Versorgung soll mit der blauen Leitung verbunden werden, die schwarze Leitung soll mit einem 10 kΩ-Widerstand verbunden werden; wenn die Spannung auf 5 V gezogen wird, liegt der schwarze Draht bei einem High-Pegel von 5 V.
Verwendung der Sensor-Modusleitung - Weiße Leitung:
1. Die weiße Leitung ist die Modusleitung, sie steuert die Umkehrung des High-/Low-Pegels des Sensor-Ausgangs; Standard ist, dass die weiße Leitung schwebt.
2. Bitte beachten Sie, dass eine falsche Verbindung der weißen Leitung mit der braunen oder schwarzen Leitung zu Schäden am Sensor führen kann!
Beispiel: Verbinden Sie 12 V-positiv mit dem braunen Draht des Sensors, 12 V-negativ mit dem blauen Draht, den schwarzen Draht des Sensors mit der Relaisspule, und 12 V-positiv an das andere Ende der Relaisspule.
Weiße Leitung schwebt: Bei Wasser, Sensorlicht an, internes NPN-Transistor leitend, schwarzer Draht Low-Pegel, Relais geschlossen
Weiße Leitung schwebt: Kein Wasser, Sensorlicht aus, internes NPN-Transistor nicht leitend, schwarzer Draht High-Pegel, Relais getrennt
Weiße Leitung mit Blau verbunden: Bei Wasser, Sensorlicht an, internes NPN-Transistor nicht leitend, schwarzer Draht High-Pegel, Relais getrennt
Weiße Leitung mit Blau verbunden: Kein Wasser, Sensorlicht aus, internes NPN-Transistor leitfähig, schwarzer Draht Low-Pegel, Relais geschlossen
