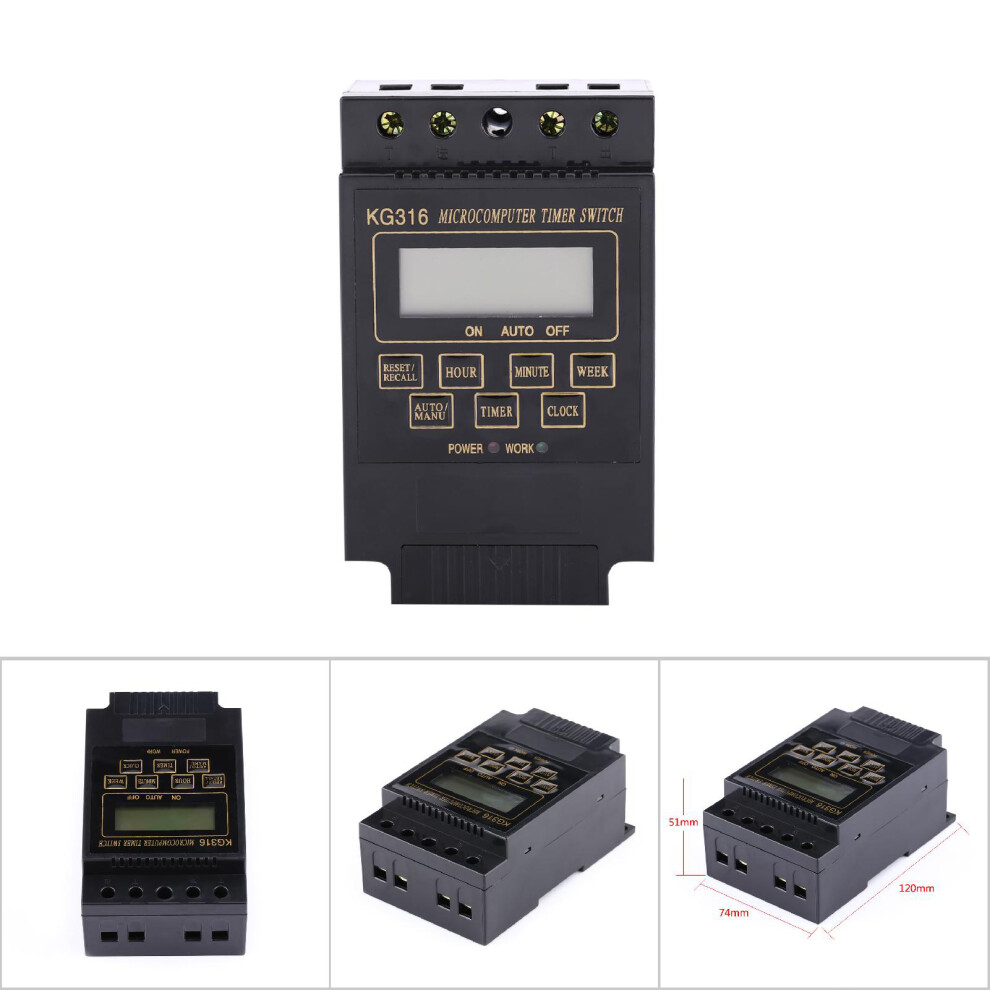

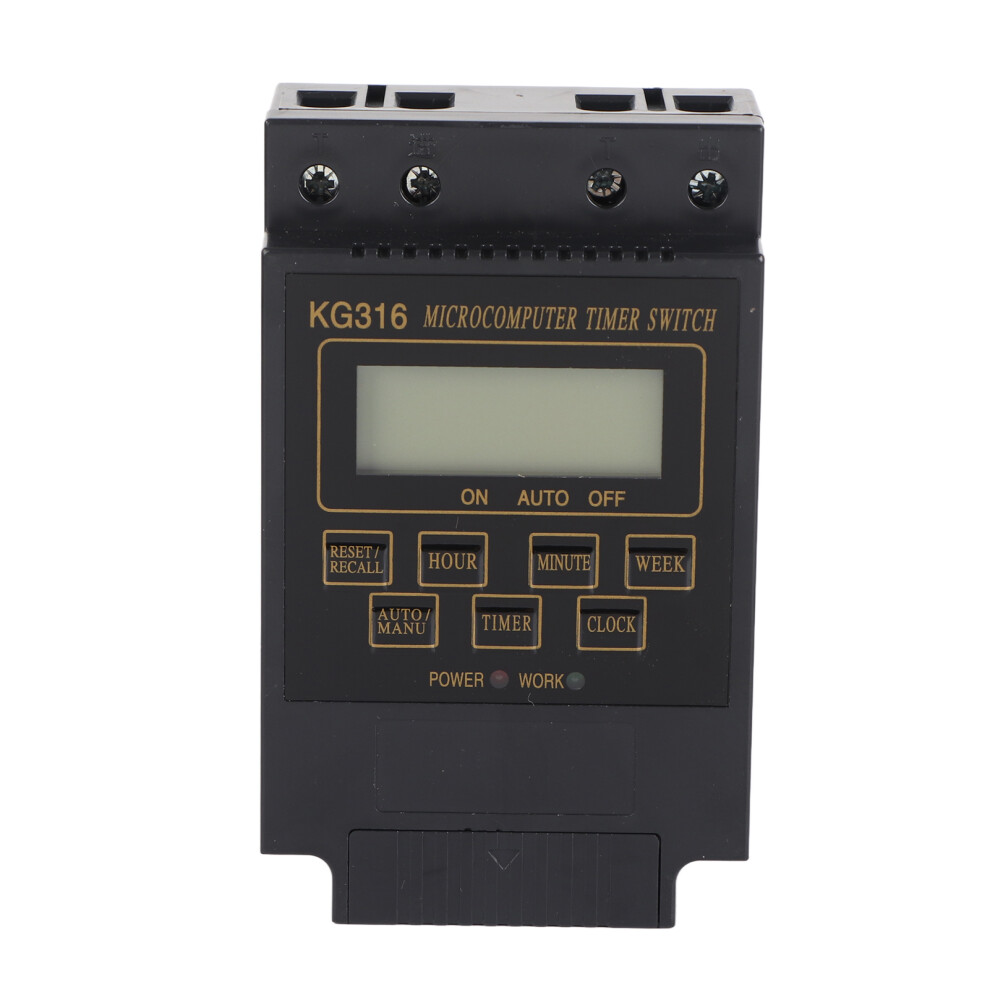

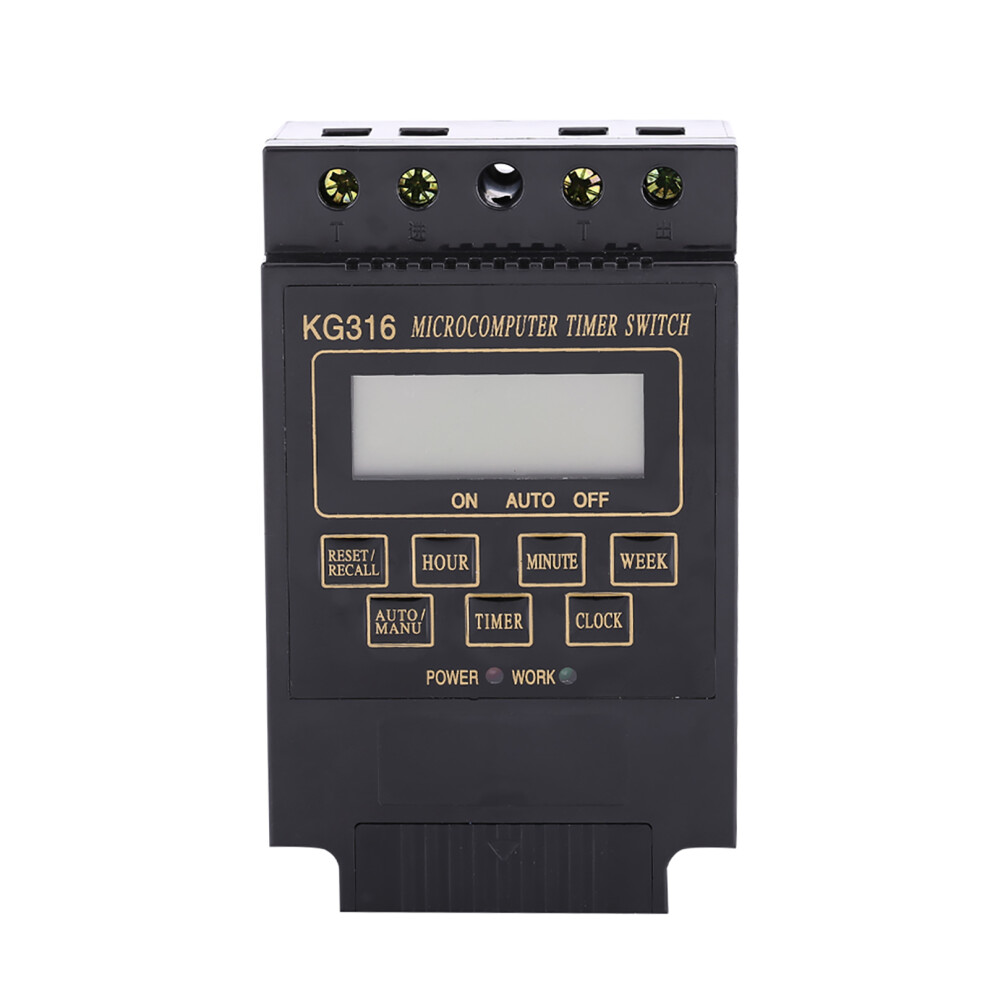

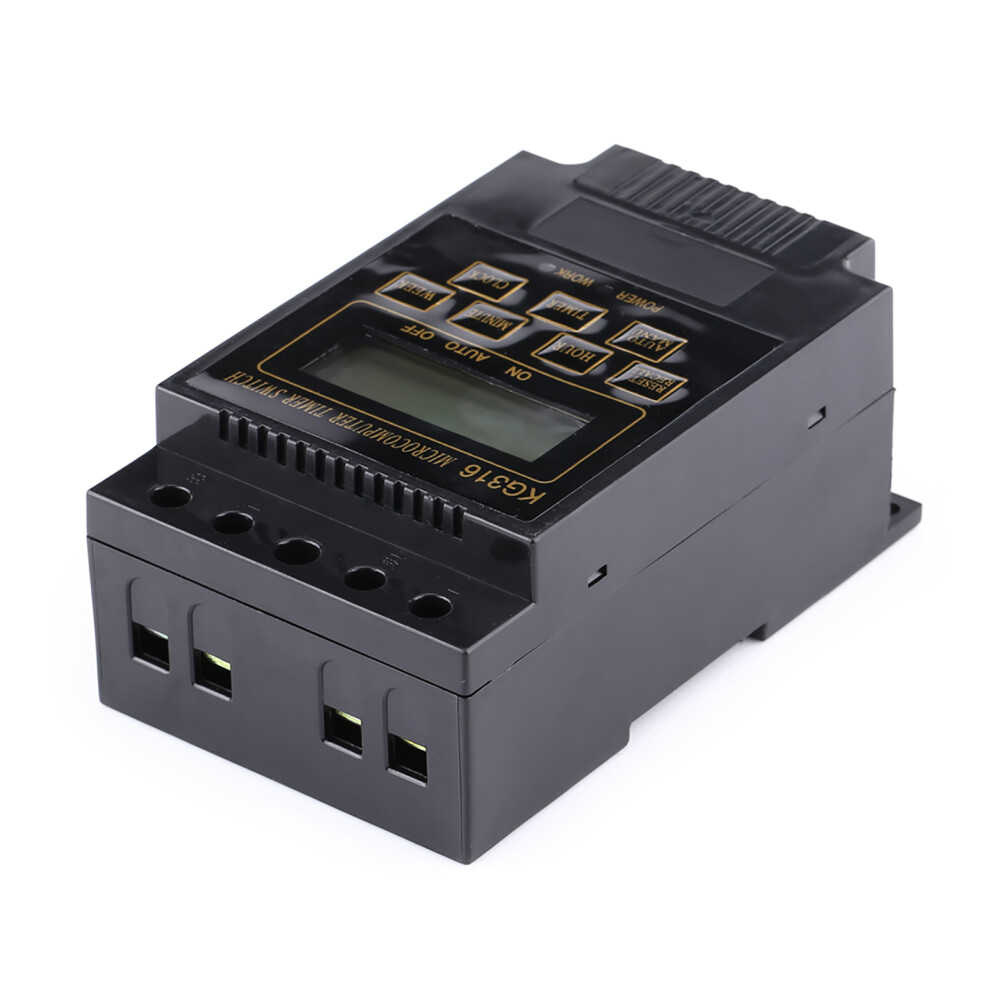

LCD-Digital-Timer-Schalter programmierbar 10A 120x74x51mm AC220V

LCD-Digital-Timer-Schalter programmierbar 10A 120x74x51mm AC220V Beschreibung

LCD Digital-Timer-Schalter Mikrechnersteuerung Programmierbarer Zeitrelais (AC220V)
Beschreibung:
Dieser Timer-Schalter kann alle Arten von elektrischen Geräten automatisch ein- und ausschalten, entsprechend der vom Benutzer eingestellten Zeit. Mit hoher Präzision und starker Störfestigkeit eignet sich der Timer-Schalter hervorragend zur Steuerung von Straßenlaternen, Neonlampen, Produktionsanlagen, Radio und Fernseher sowie vielen anderen Haushaltsgeräten.
Eigenschaften:
Dieser Timer-Schalter kann alle Arten von elektrischen Geräten automatisiert nach der vom Nutzer festgelegten Zeit ein- und ausschalten.
Der 110V Timer-Schalter verfügt über eine eingebaute Batterie zur Speicherung der Daten, während der 220V Timer-Schalter eine 1-AA-Batterie (nicht enthalten) verwendet.
Wiederholprogramme mit 10 An- und 10 Aus-Einstellungen, die Zeitspanne ist von 1 Minute bis 168 Stunden einstellbar.
Die Zeitschaltuhr-Einstellungen können zyklisch nach Tagen oder Wochen erfolgen.
Der Timer ist ideal zur Steuerung von Straßenlaternen, Neonlampen, Produktionsgeräten, Radio und Fernsehern sowie vielen anderen Industrie- oder Haushaltsgeräten.
Spezifikationen:
Eingangsspannung: AC110V, AC220V (optional)
Kontaktspannungsbewertung: 180V bis 240V
Schaltlastkapazität: 10A ( resistiv), 10A ( induktiv)
Stromaufnahme: <1W
Ein/Aus-Betrieb: 10 Ein- und 10 Ausschaltprogramme (manuell/automatisch)
Zeitschaltbereich: 1 Minute bis 168 Stunden
Betriebstemperatur: -20C bis 60C
Luftfeuchtigkeit: <95%
Fehler: <0,5s/Tag
Batterie (für 220V): 1 AA-Batterie (nicht enthalten)

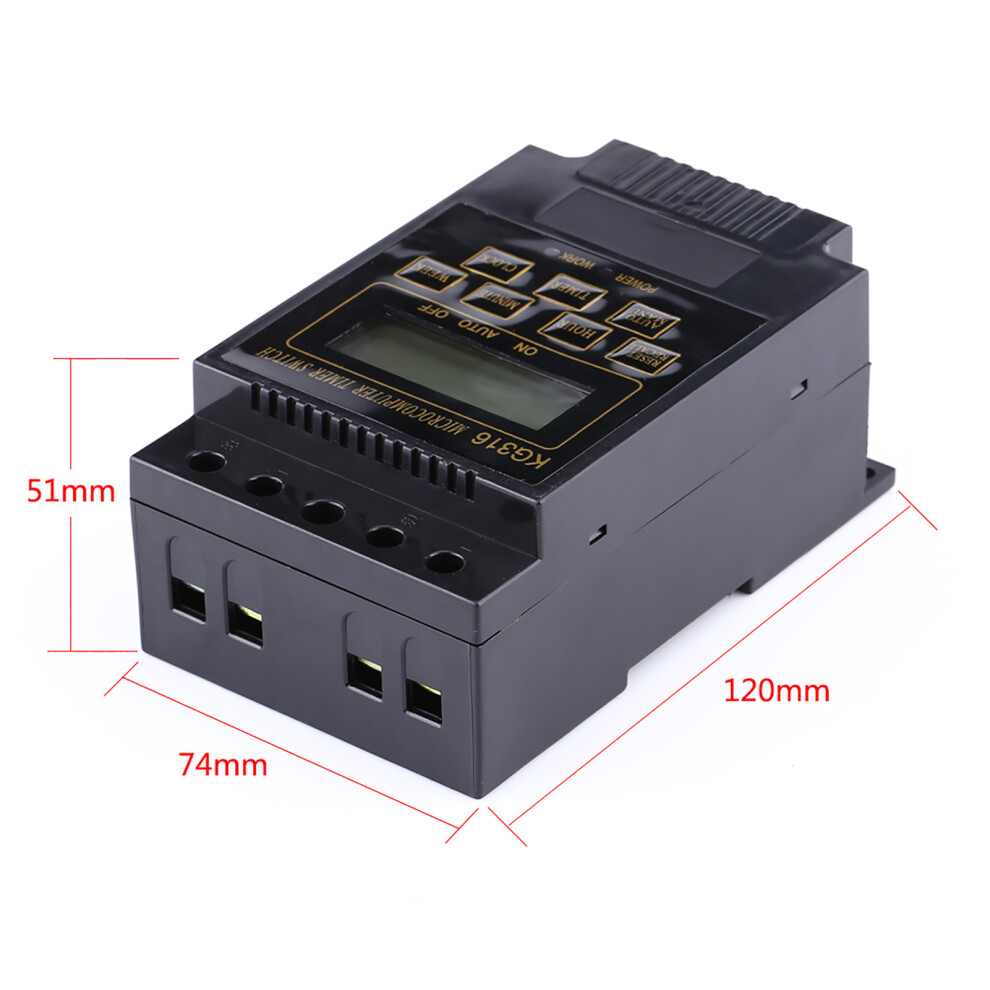

Maße: 120 x 74 x 51mm / 4,72 x 2,91 x 2"
Anleitung:
NO. 1, Uhr einstellen (aktuelle Zeit):
Halten Sie die "CLOCK"-Taste gedrückt und drücken Sie dann die "WEEK", "HOUR" und "MINUTE"-Tasten.
NO. 2, "1 on" einstellen:
Drücken Sie die "TIMER"-Taste, und im Display erscheint unten links "1 on". Danach passen Sie die "HOUR" und "MINUTE"-Tasten an, um "1 on" zu setzen.
NO. 3, "1 off" einstellen:
Drücken Sie weiterhin die "TIMER"-Taste, im Display erscheint unten links "1 off". Danach stellen Sie mit den "HOUR" und "MINUTE"-Tasten "1 off" ein.
NO. 4, Weitere Programme einstellen:
Drücken Sie erneut die "TIMER"-Taste (das Display zeigt nacheinander "2 on", "2 off", "3 on", "3 off" ... "10 on", "10 off"), um alle Programmierungen vorzunehmen. Falls nur "1 on" und "1 off" benötigt werden, drücken Sie die "TIMER"-Taste, bis alle anderen Einträge im Display als "-- : --" angezeigt werden, anstatt "00:00".
NO. 5, Nach der Einstellung:
Drücken Sie die "CLOCK"-Taste, damit im Display die aktuelle Zeit angezeigt wird. Wenn keine Taste innerhalb von 30 Sekunden gedrückt wird, erfolgt eine automatische Anzeige der aktuellen Zeit.
NO. 6, Beim Anschluss an die Schaltung:
Die rote LED zeigt an, ob die Schaltung mit Strom versorgt wird; die grüne LED zeigt an, ob der Schalter geschlossen ist.
NO. 7, "AUTO/MANU" drücken:
Damit wird der Stromkreis direkt verbunden oder getrennt. Drücken Sie die "AUTO/MANU"-Taste, bis im Display "off" erscheint, anschließend erneut drücken, um wieder auf "Auto" zu schalten.
NO. 8, Weitere Einstellungen:
Drücken Sie die "TIMER"-Taste, dann die "WEEK"-Taste, um die Wochentage festzulegen, an denen der Schalter aktiv sein soll, z. B. (Mo, Mi, Fr) oder (Di, Do, Sa), (Mo, Di, Mi) oder (Do, Fr, Sa), (Mo bis Fr) oder (Sa, So).
Verdrahtung:
Bild 1. Direktsteuerung: Für einkreisversorgte elektrische Geräte mit geringerem Stromverbrauch als die Lastkapazität dieses Schalters.
Bild 2. Erweiterung der Einzelphasenverkabelung: Für einkreisversorgte Geräte mit höherem Stromverbrauch als die Kapazität des Schalters. Hierbei benötigen Sie einen Frequenzumrichter mit höherer Kapazität.
Bild 3. Dreiphasenverkabelung bei 220V, 50Hz: Für dreiphasige Geräte, mit einer Steuerkontaktor-Spulenspannung von AC220V. Sie benötigen einen externen Dreiphasen-AC-Kontaktor.
Bild 4. Dreiphasenverkabelung bei 380V, 50Hz: Für dreiphasige Geräte, mit einer Steuerkontaktor-Spulenspannung von AC380V. Sie benötigen ebenfalls einen externen Dreiphasen-AC-Kontaktor.
Lieferumfang:
1 x Timer-Schalter

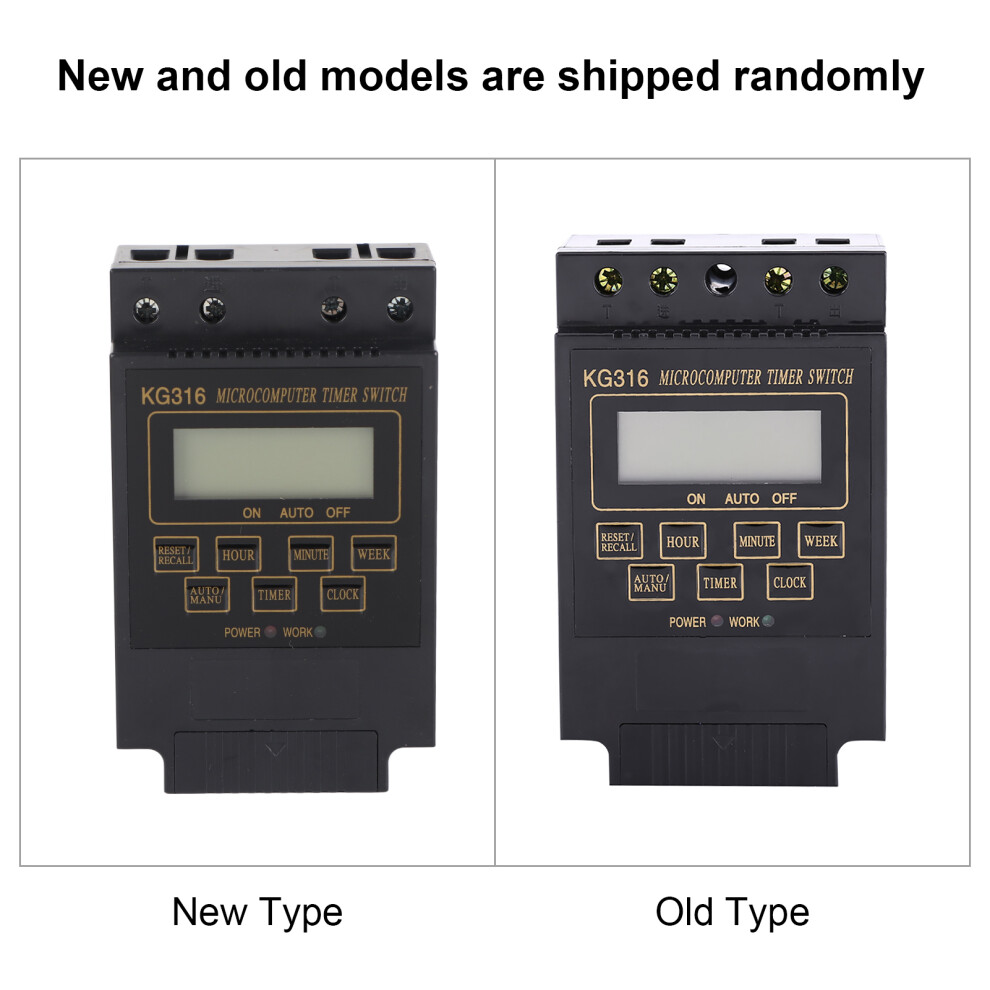

Hinweis: Bitte beachten Sie, dass zufällig alte und neue Versionen dieses Produkts verschickt werden. Stellen Sie vor der Bestellung sicher, dass das für Sie in Ordnung ist.
