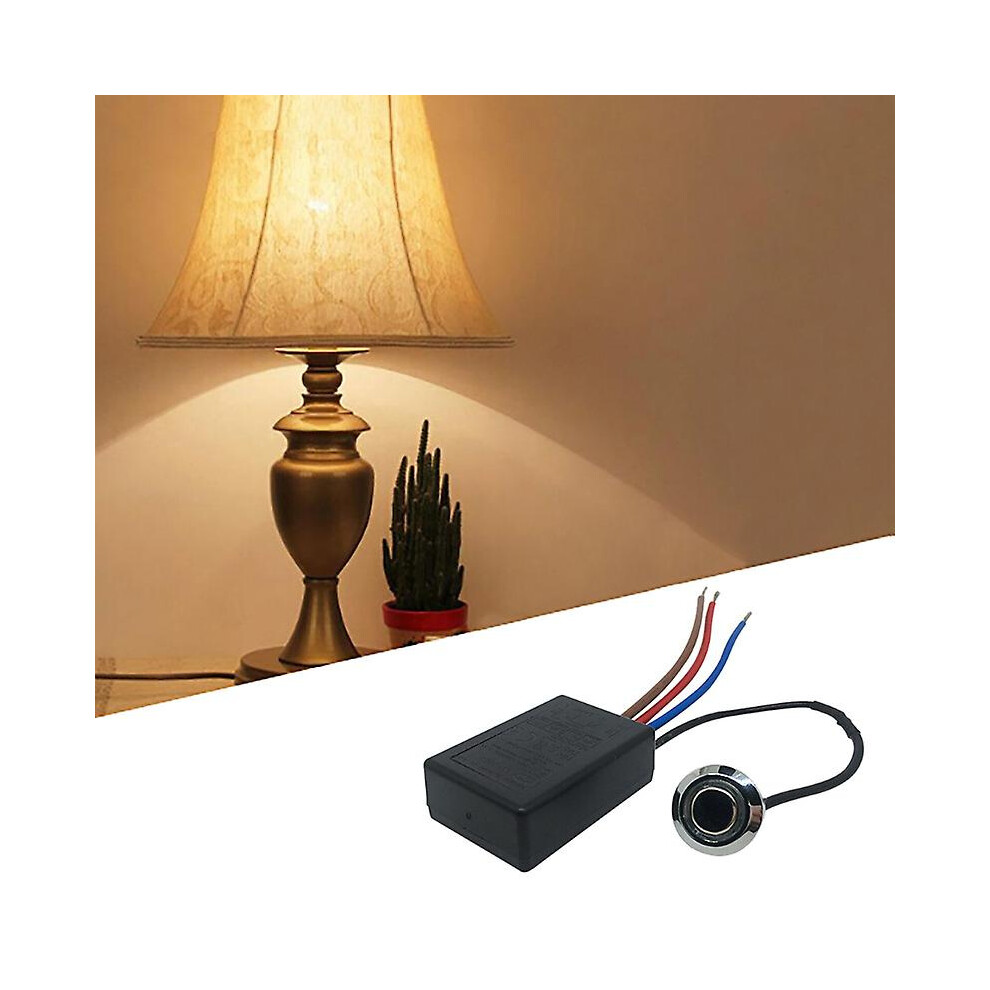

LD-600S Eingebauter 3-Wege-Touch-Dimmer Ein/Aus-Schalter (US/EU) MSPHX

LD-600S Eingebauter 3-Wege-Touch-Dimmer Ein/Aus-Schalter (US/EU) MSPHX Beschreibung

Spezifikation:

Modell: LD-600S

Nennstrom: 0,3 A / 0,8 A

US-Typ: 120 V, 60 Hz

Eingang: 220-240 V AC, 50/60 Hz, 0,8 A

Ausgang: 25-150 W Glühlampen / Wolfram-Glühlampen

EU-Ausgang: 3-25 W LED-Treiber / LED-Leuchte / LED-Lampe

Typ: US / EU

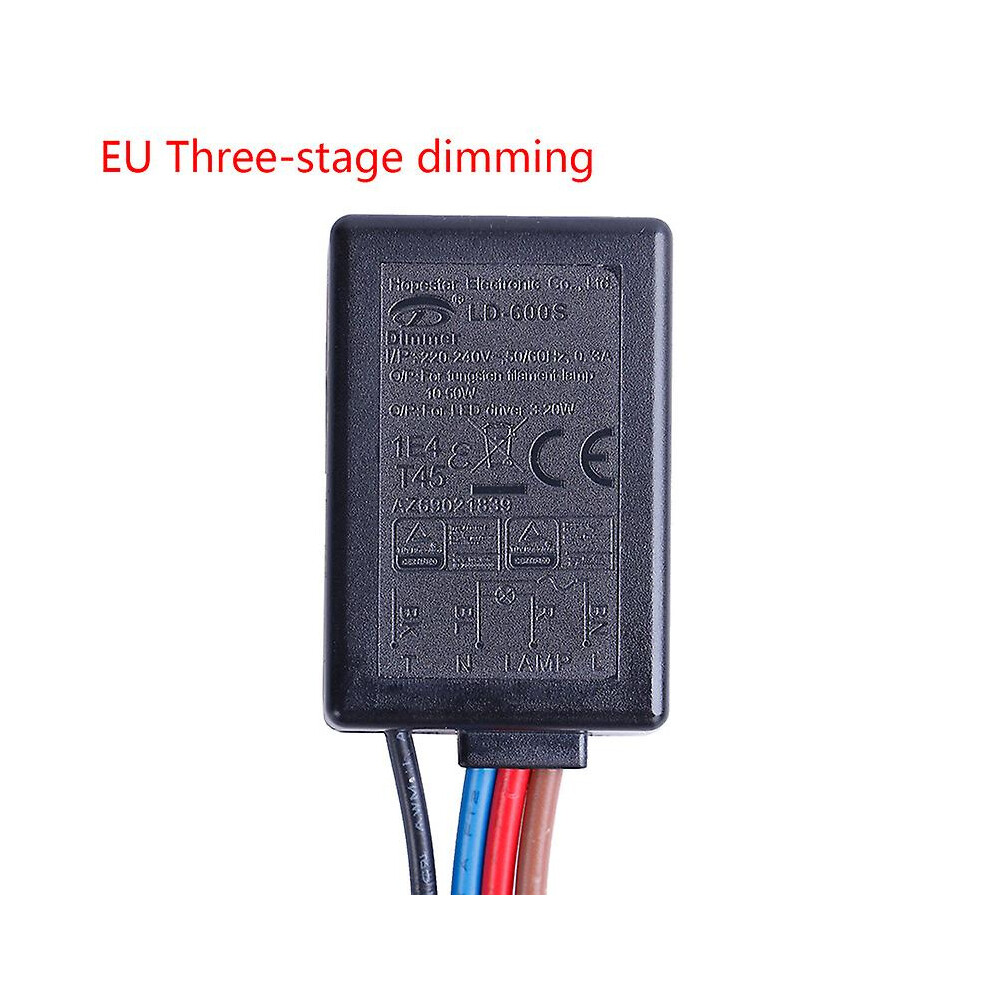

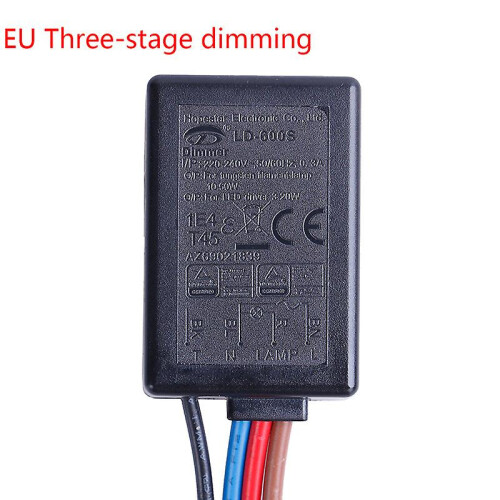

Schaltertyp: 3-Wege-Touch-Dimmschalter / Ein/Aus

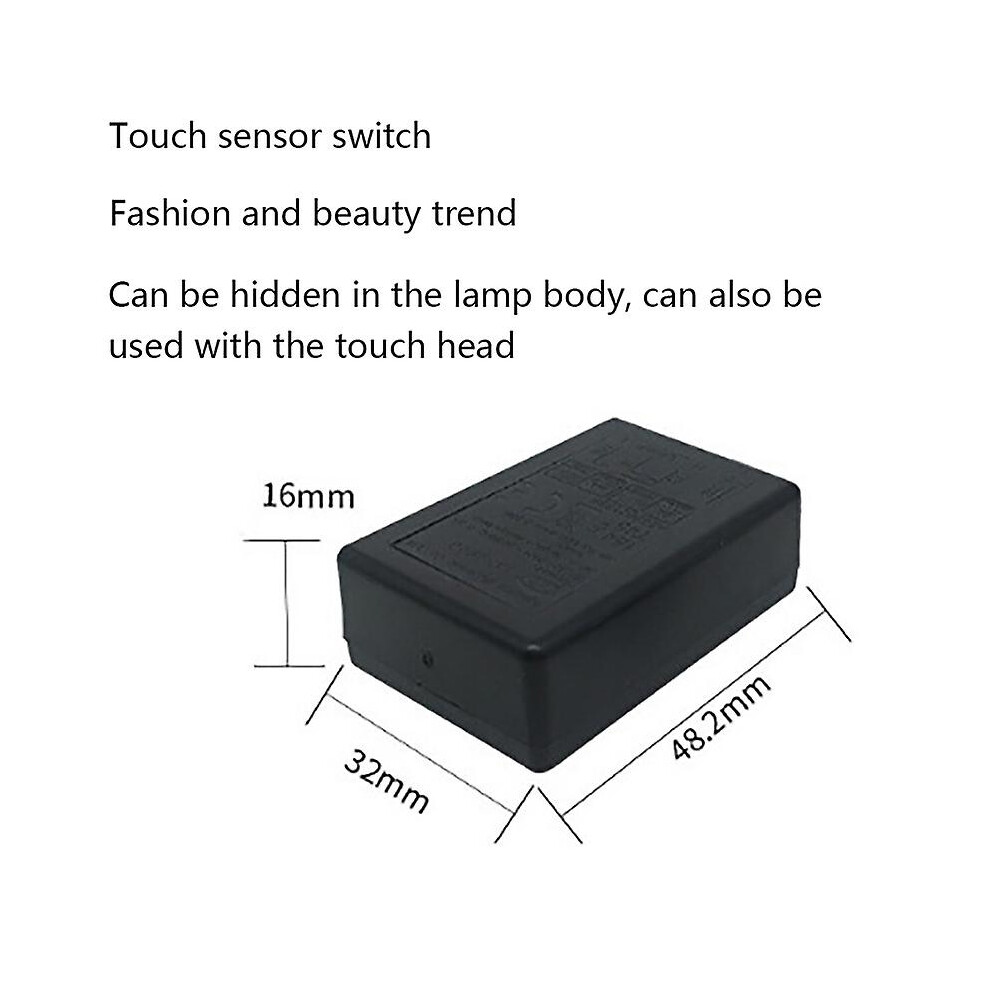

Größe: 48,2 x 32 x 16 mm

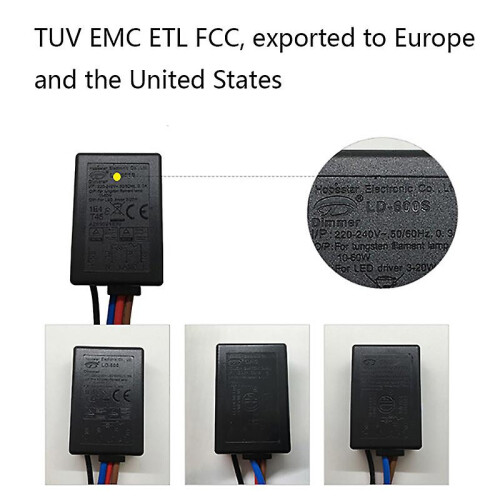

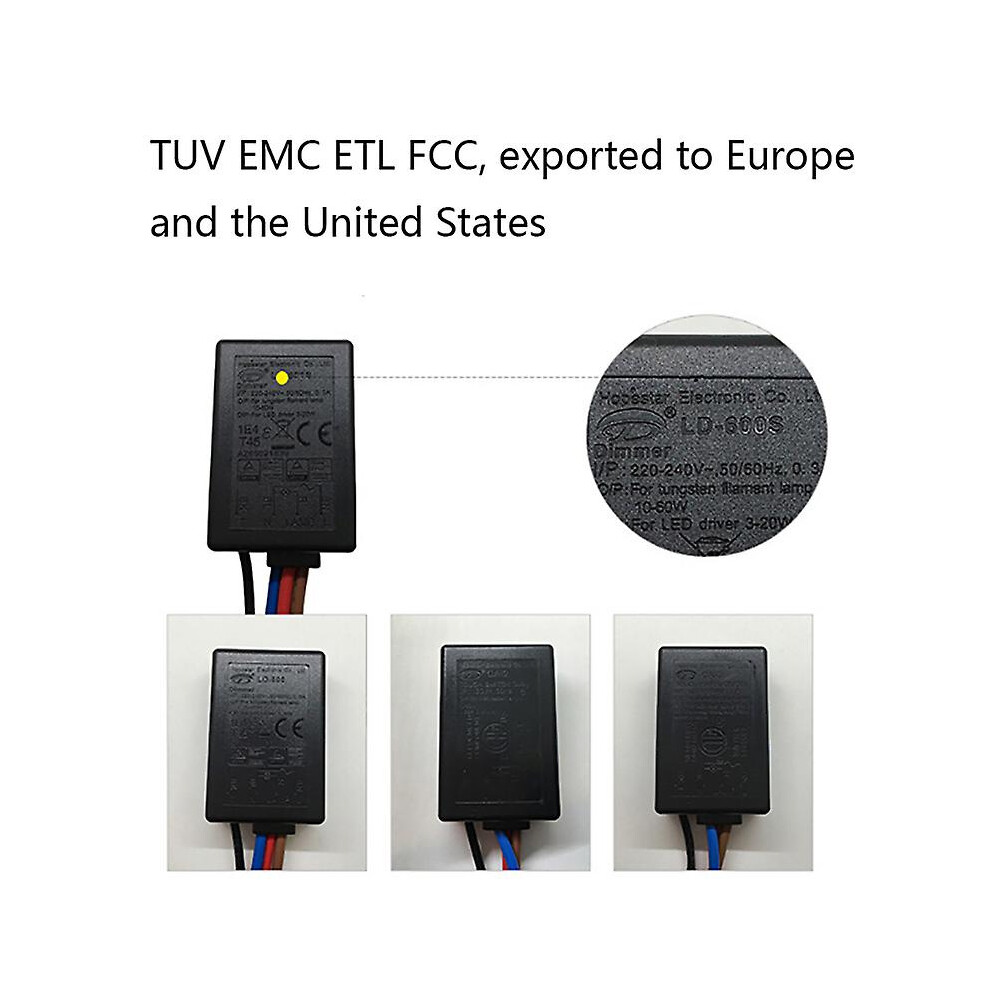

Zulassung: TÜV/EMV/CE/SAA

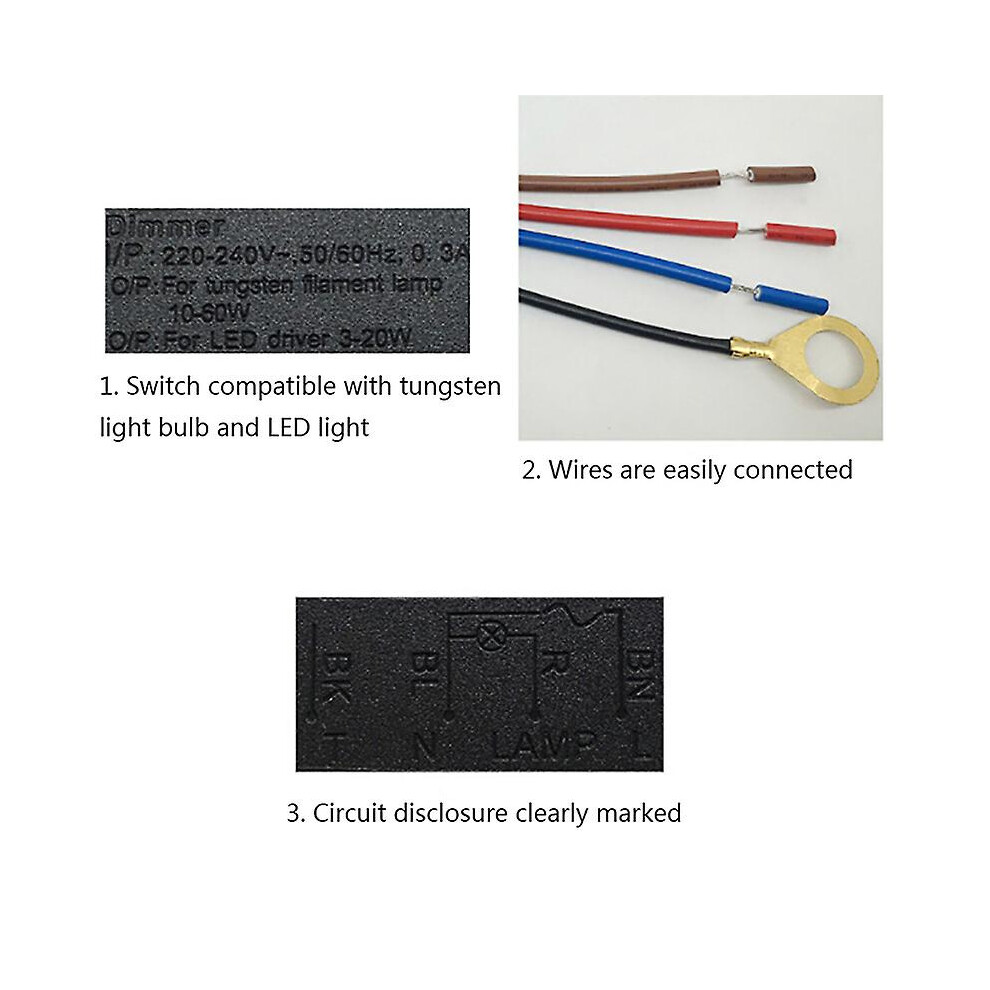

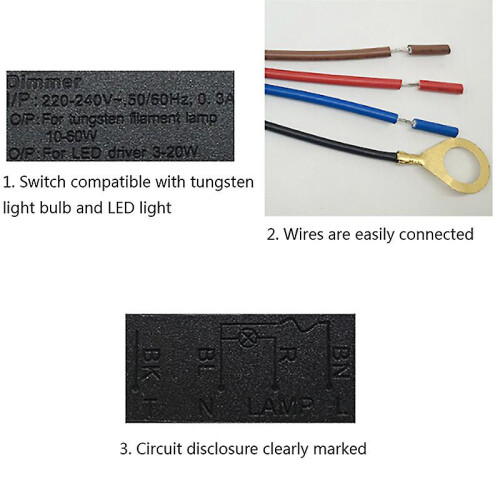

Anschluss des Berührungsschalters:

Schwarzes Kabel mit Aderendhülse

Rotes Kabel verbindet eine der Glühbirnen

Braunes Kabel (L-Pol)

Blaues Kabel ist die gemeinsame Leitung. Die andere Leitung der Glühbirne und der Stecker (N-Pol) sind miteinander verbunden.

Kleiner, transparenter Berührungsschalterkopf:

Weißes Kabel: Lichtleitung (die Fußleitung auf der Platine)

Lang Fuß: positiv (weiße Linie auf der Platine)

Kurzer Fuß: negativ (schwarze Linie auf der Platine)

B Kunststoff-Berührungsschalterkopf:

Mittlerer Fuß: Berührungsfuß

+: positiv

-: negative Elektrode

Lieferumfang: 1 x Berührungsschalter

Hinweis:

1. Aufgrund von Lichtverhältnissen und Bildschirmeinstellungen kann es zu leichten Farbabweichungen kommen.

2. Bitte erlauben Sie aufgrund manueller Messung Größenabweichungen von ca. 1-3 cm. Vielen Dank für Ihr Verständnis.
