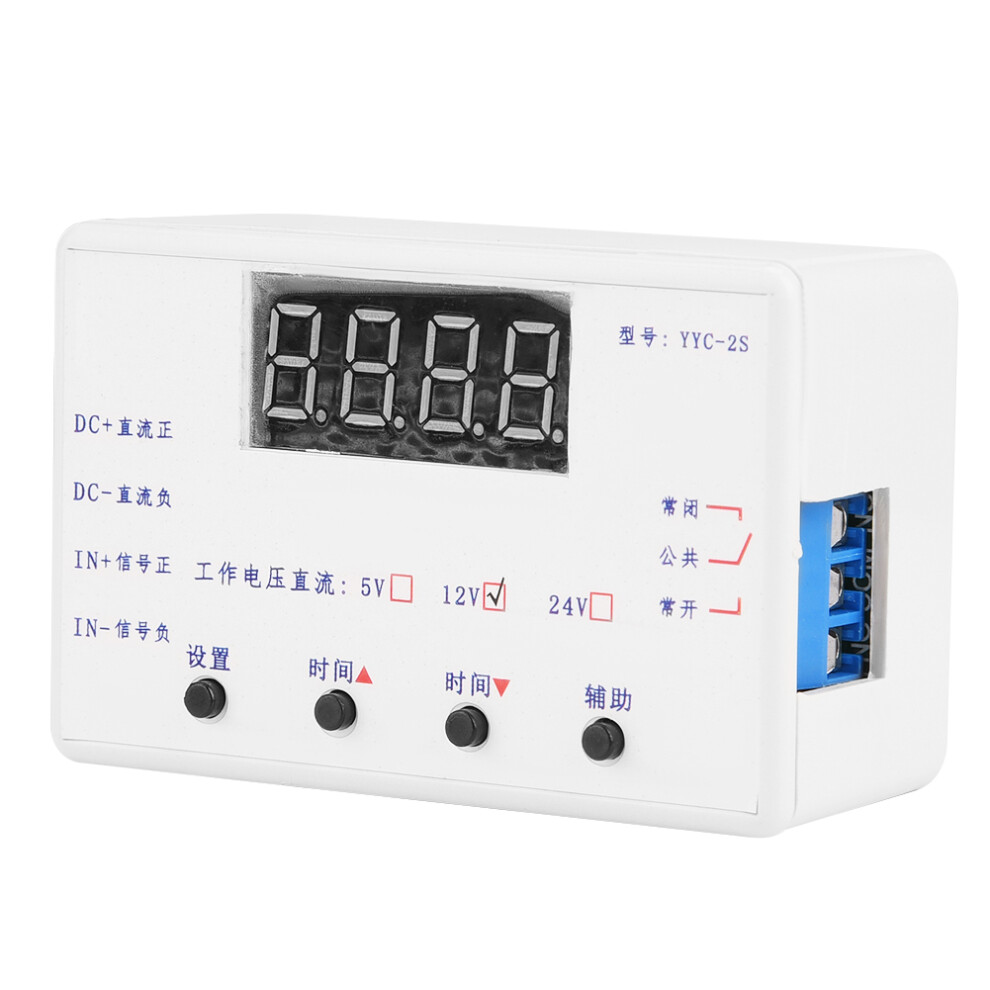

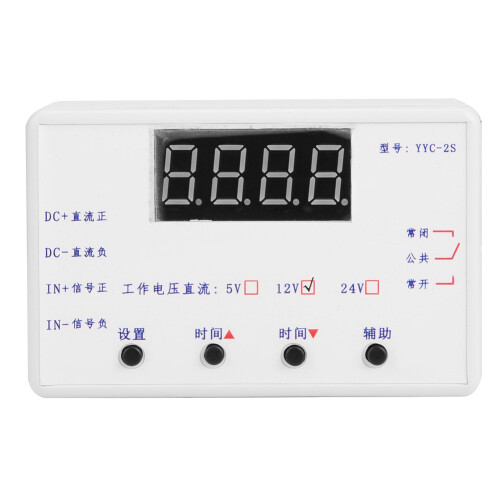

LED Einstellbarer Timer Relais Modul 12V

LED Einstellbarer Timer Relais Modul 12V Beschreibung

1. Hergestellt aus hochwertigem Material, langlebig im Einsatz. 2. Es verfügt über 24 gängige Funktionen, um mehr Anwendungsanforderungen zu erfüllen. 3. Kann das Magnetventil, die Wasserpumpe, den Motor, das Lichtband und dergleichen steuern. 4. Geringer Stromverbrauch, überlegene Leistung. 5. Das Produkt hat ein breites Anwendungsspektrum und kann in vielen Bereichen eingesetzt werden.
Eigenschaften:

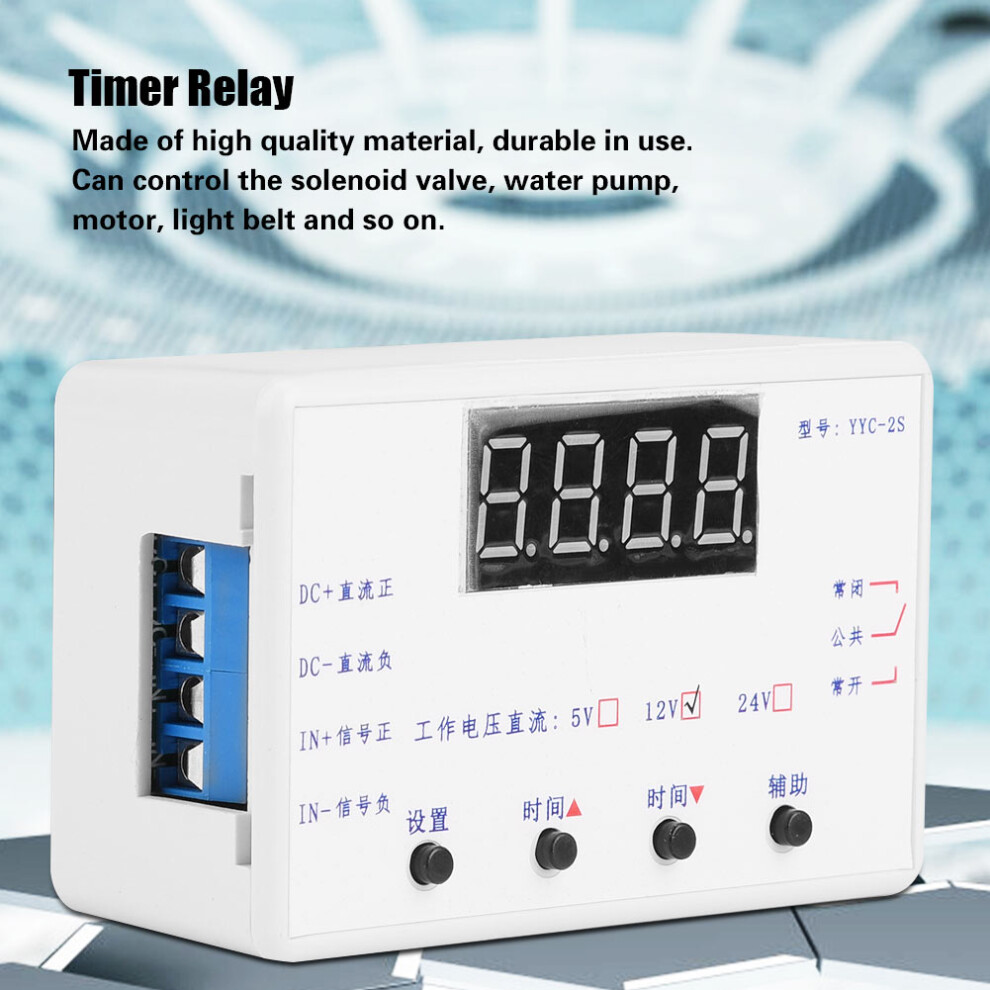

Hergestellt aus hochwertigem Material, langlebig im Einsatz.

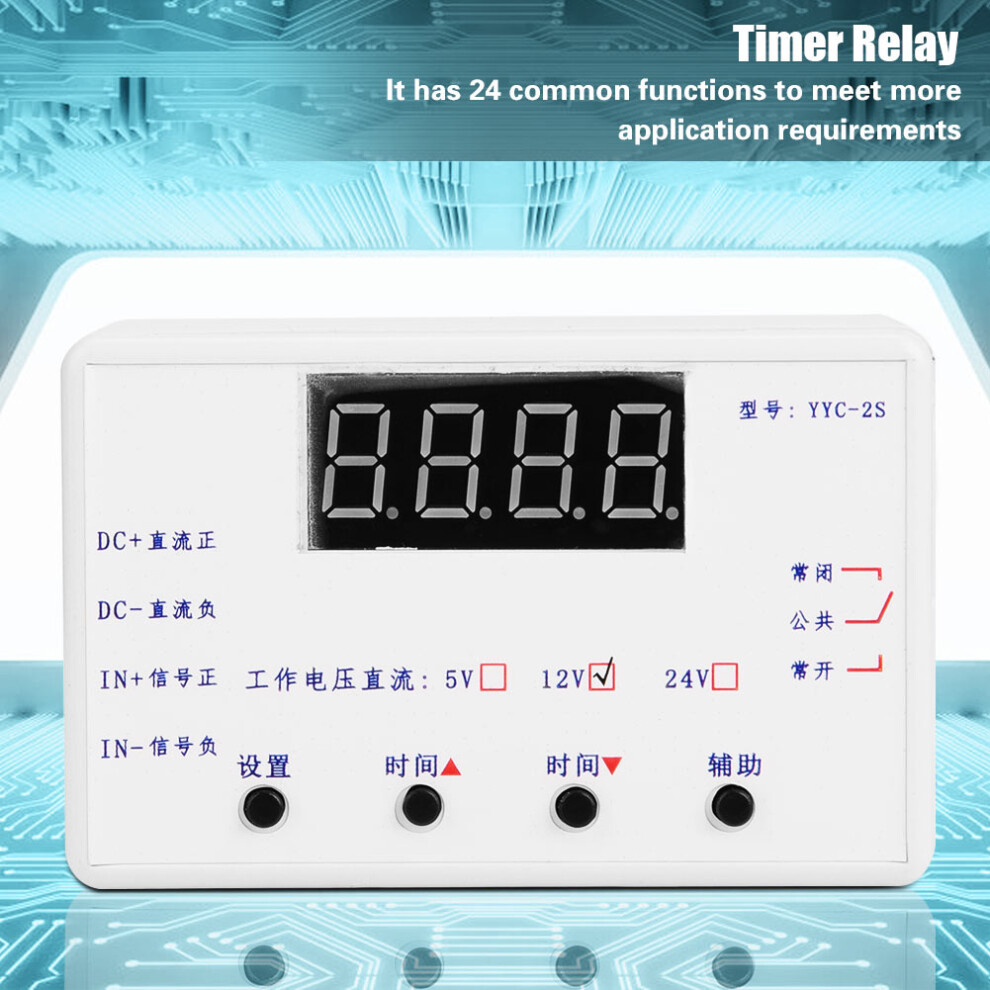

Es verfügt über 24 gängige Funktionen, um mehr Anwendungsanforderungen zu erfüllen.
Kann das Magnetventil, die Wasserpumpe, den Motor, das Lichtband und dergleichen steuern.
Geringer Stromverbrauch, überlegene Leistung.
Das Produkt hat ein breites Anwendungsspektrum und kann in vielen Bereichen eingesetzt werden.
Spezifikation:
Modell: YYC-2S
Material: Kunststoff
Gewicht: 51 g / 1,8 oz
Ausgangsleistung: DC- oder AC-Lasten bis 5 A können gesteuert werden
Zeitbereich: 0,01 Sekunden bis 999 Minuten können jederzeit eingestellt werden

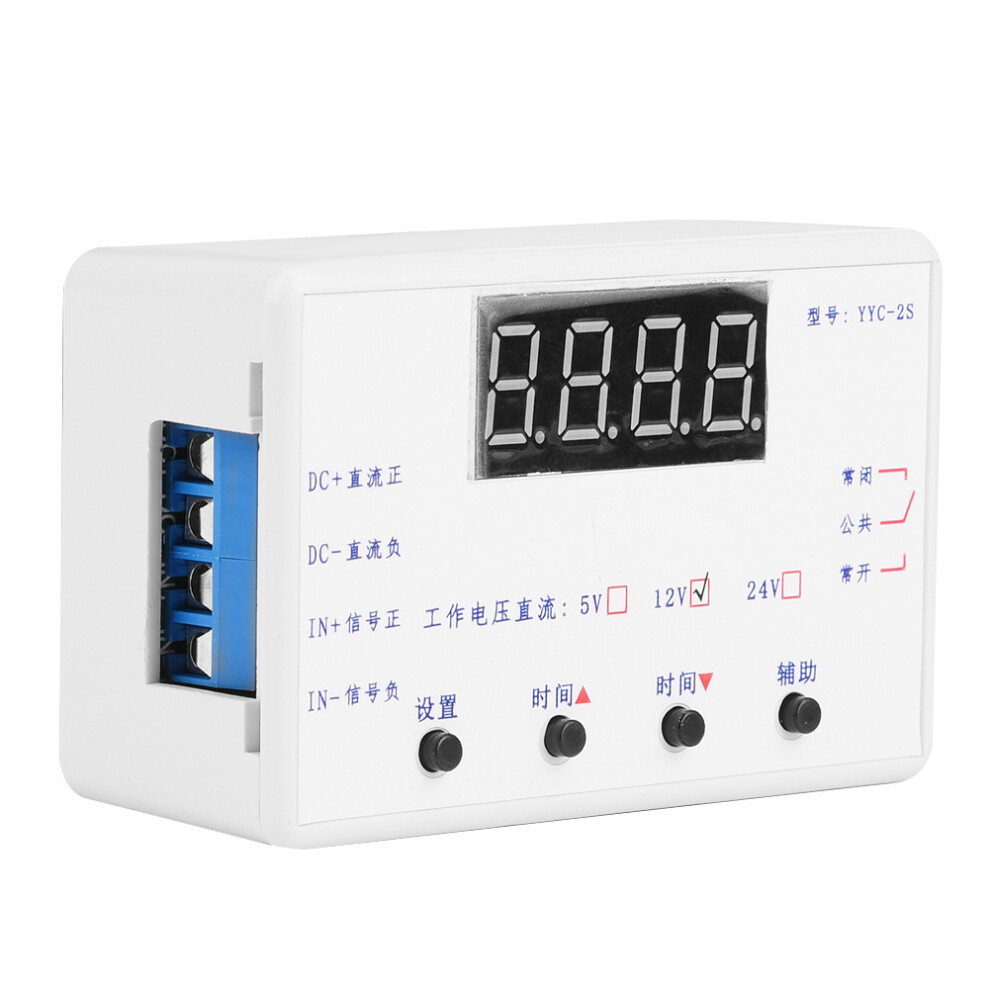

Beschreibung der Anschlussbelegung:
1. DC+ : Eingabe des Pluspols der DC-Stromversorgung
2. DC- : Eingabe des Minuspols der DC-Stromversorgung
3. IN+ : Signal-Eingang ist positiv
4. IN- : Signal-Eingang ist negativ
5. NO: Relais-Normalschließer-Schnittstelle; das Relais ist vor dem Anziehen offen und nach dem Anziehen mit COM kurzgeschlossen
6. COM: Relais-Gemeinsam-Schnittstelle
7. NC: Relais-Normalschließer-Schnittstelle; das Relais ist vor dem Anziehen mit COM kurzgeschlossen und nach dem Anziehen offen.
Anleitung zur Tasteneinstellung:
Beim Einschalten zeigt das Display "-------", was den Bereitschaftszustand bedeutet;
Drücken Sie K1 zum ersten Mal (es dauert mehr als 1 Sekunde, bis die Funktion wirksam wird, um Fehlauslösungen zu vermeiden), und es wird angezeigt: p-11: K2 stellt den Hauptmodus ein, K3 und K4 stellen die Funktion ein.
Drücken Sie K1 zum zweiten Mal, das Display zeigt: a001: K2 und K3 stellen die erste Zeit A ein, K4 stellt das Komma (Zeiteinheit) ein.
Drücken Sie K1 zum dritten Mal, das Display zeigt: b001: K2 und K3 stellen die zweite Zeit B ein, K4 stellt das Komma (Zeiteinheit) ein.
Drücken Sie K1 zum vierten Mal, "--" zeigt den Bereitschaftszustand an.
Drücken Sie im Bereitschaftszustand K4, um das Display dauerhaft zu schließen/zu öffnen und in den Stromsparmodus zu wechseln.
Beschreibung der Dezimalstellen-Zeiteinheit:
X.XX: Dezimalstelle in der Hunderterstelle, Zeitbereich: 0,01 Sekunden bis 9,99 Sekunden
XX.X: Dezimalstelle in der Zehnerstelle, Zeitbereich: 0,1 Sekunden bis 99,9 Sekunden
XXX: keine Dezimalstelle, Zeitbereich: 1 Sekunde bis 999 Sekunden
XXX.: Dezimalstelle in der Einerstelle, Zeitbereich: 1 Minute bis 999 Minuten.
Paketinhalt:
1 x Zeitrelais
