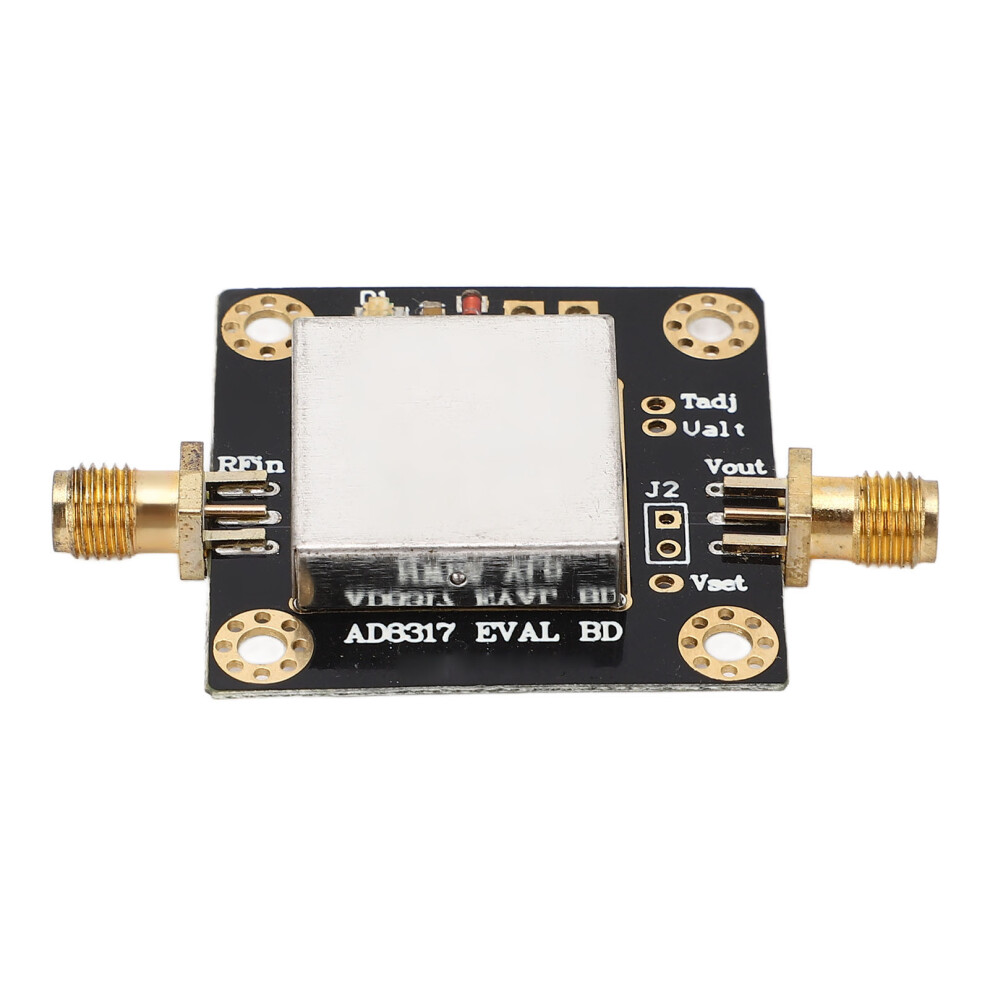

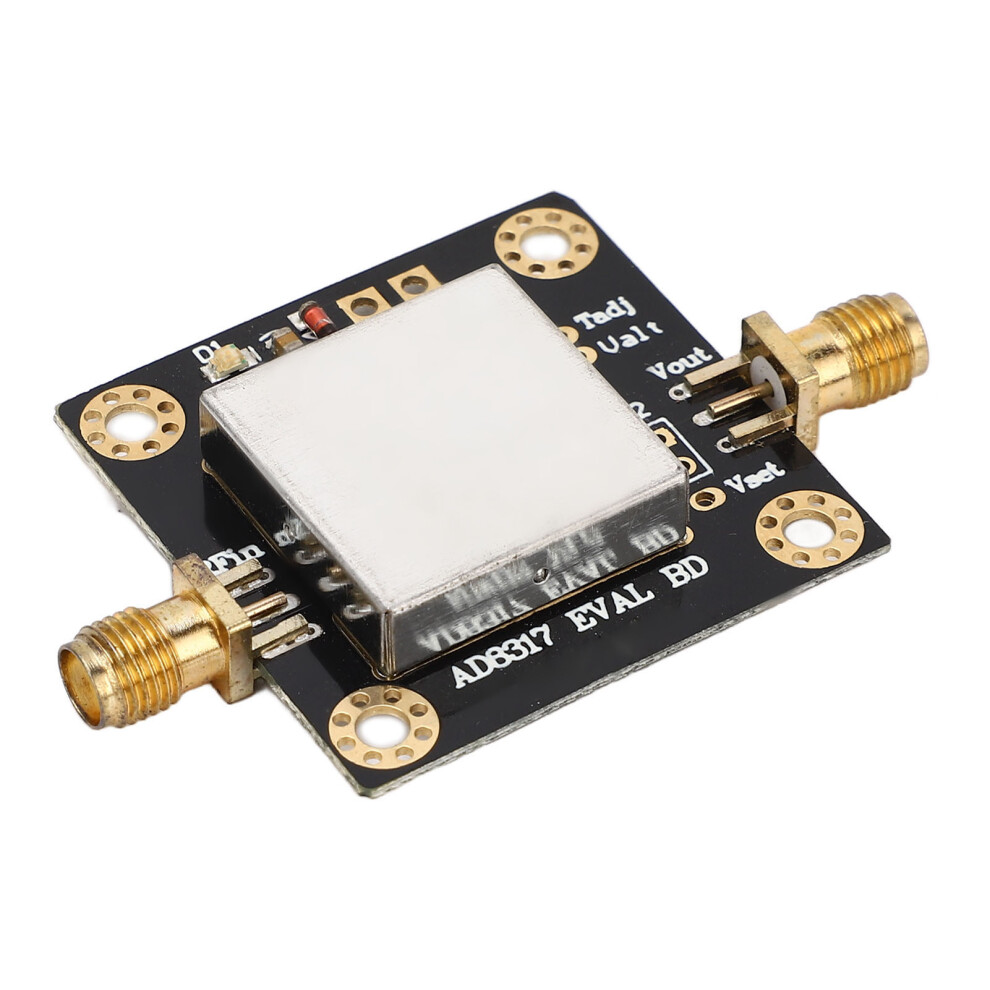

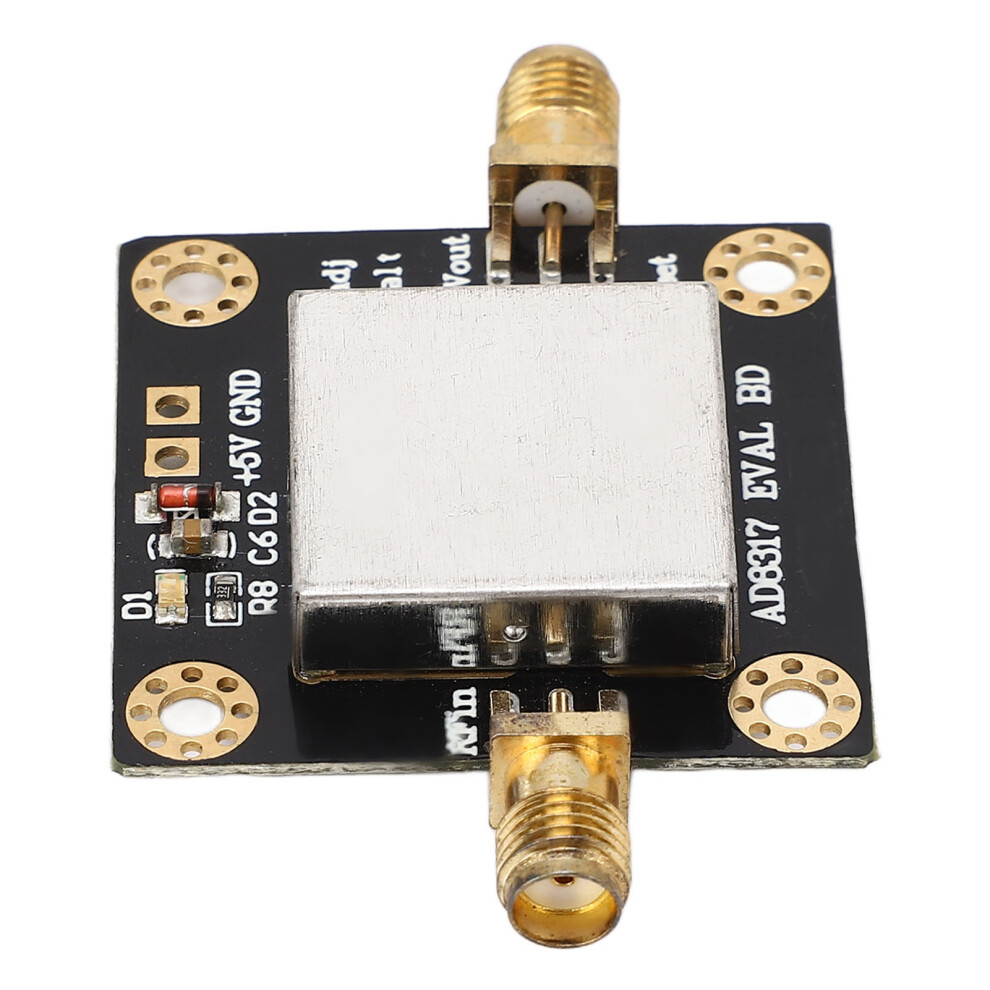

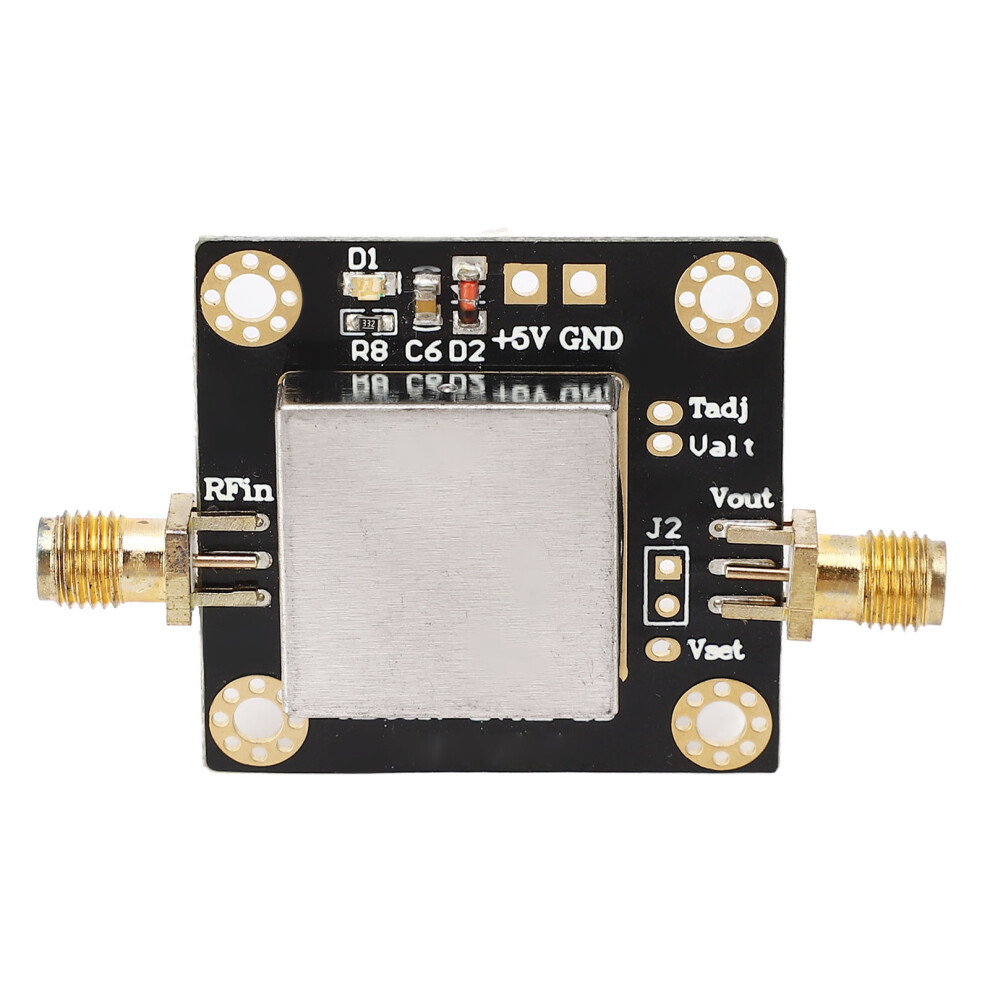

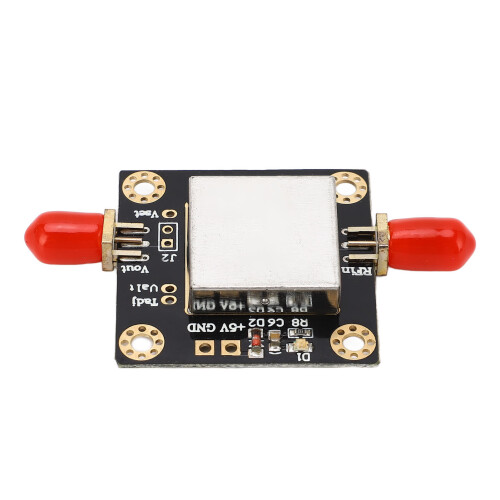

Logarithmischer Detektor AD8317 60dB 1M-10GHz

Logarithmischer Detektor AD8317 60dB 1M-10GHz Beschreibung

1. GROSSER ERFASSUNGSBEREICH: Je größer die Amplitude oder Leistung des RF-Signals ist, desto höher ist die Ausgangsspannung, und die Ausgangsspannung ist proportional zum Logarithmus der Eingangs-Signalamplitude, wodurch der Dynamikbereich des Erfassungssignals erweitert wird. 2. LEISTUNGSFÄHIGE FUNKTION: Der logarithmische Leistungsmesser kann die Leistung von -55 dBm bis 0 dBm RF-Signal erfassen und somit das RF-Signal in eine Gleichspannungsausgabe umwandeln. 3. EINFACHE INSTALLATION: Der logarithmische Detektor ist kompakt, einfach und schnell zu verdrahten, spart Zeit und Mühe und bietet eine lange Lebensdauer. 4. WEITE ANWENDUNG: Logarithmische Detektoren können weit verbreitet in der RF-Signalerfassung, der Leistungsmessung von Signalen und der Erfassung der Feldstärke in der Umwelt eingesetzt werden. 5. HAUPTANWENDUNGEN: Der logarithmische Leistungsmesser besteht aus dem AD8317-Chipmaterial zur RF-Signal-Leistungserfassung.
Artikeltyp: Logarithmischer Detektormodul
Material: PCB
Eingangsimpedanz: 50 Ohm
Ausgangsimpedanz: 50 Ohm (Video-Impedanz)
Betriebsfrequenz: 1 MHz - 10 GHz
Ausgangsspannungsbereich: 1,6 - 0,4 V (entspricht -55 bis 0 dBm)
Eingangs-zu-Ausgangs-Verhältnis: -22 mV/dBm
Eingangs-Dynamikbereich: -60 bis 5 dBm (Hoher linearer Dynamikbereich: -55 bis 0 dBm)
Produkt-Versorgungsspannung: 3,3 - 5 V DC bei 20 mA
Anwendungen:
PA-Einstellwertsteuerung und Pegelüberwachung bei RF-Sendern
Leistungsüberwachung von Basisstationen in Richtfunk-Sendern
RSSI-Messung in WLAN, WiMAX und Radar
1 x Logarithmischer Detektormodul
