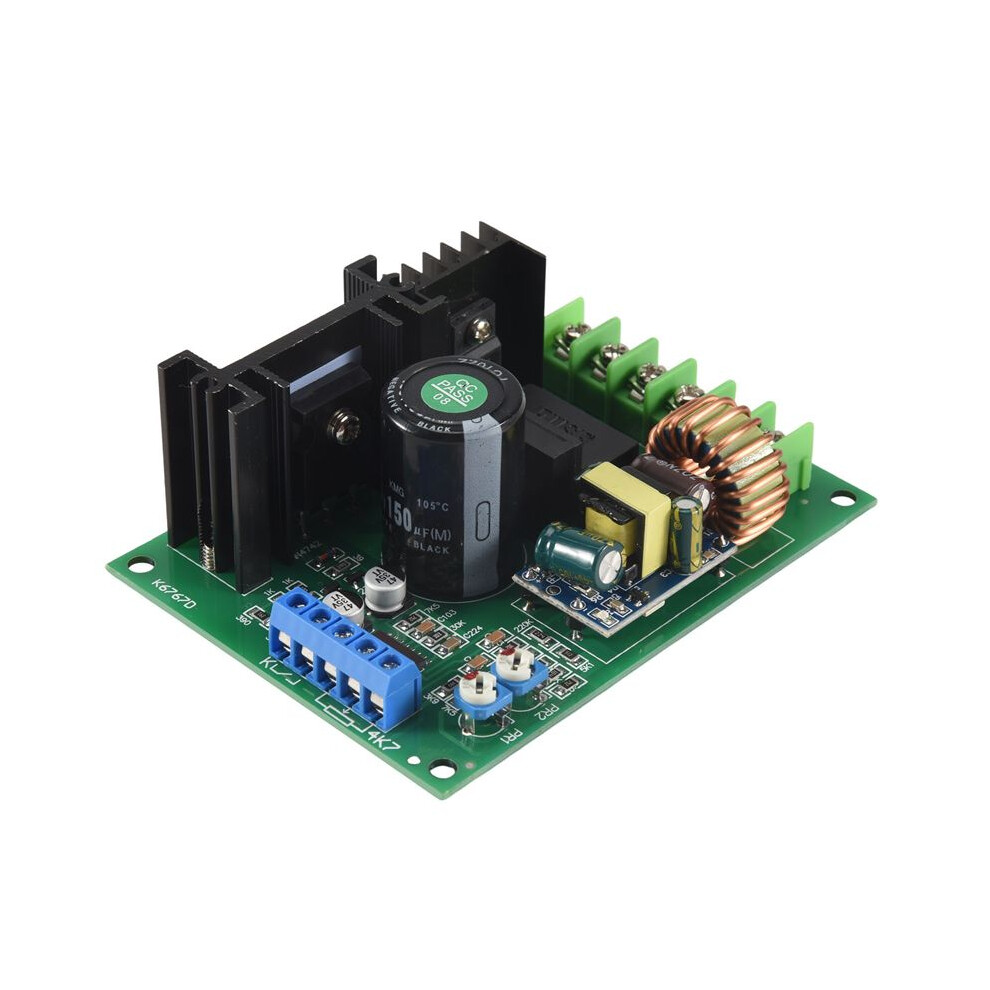

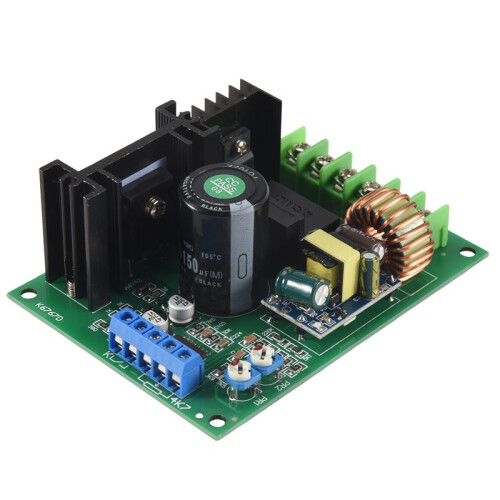

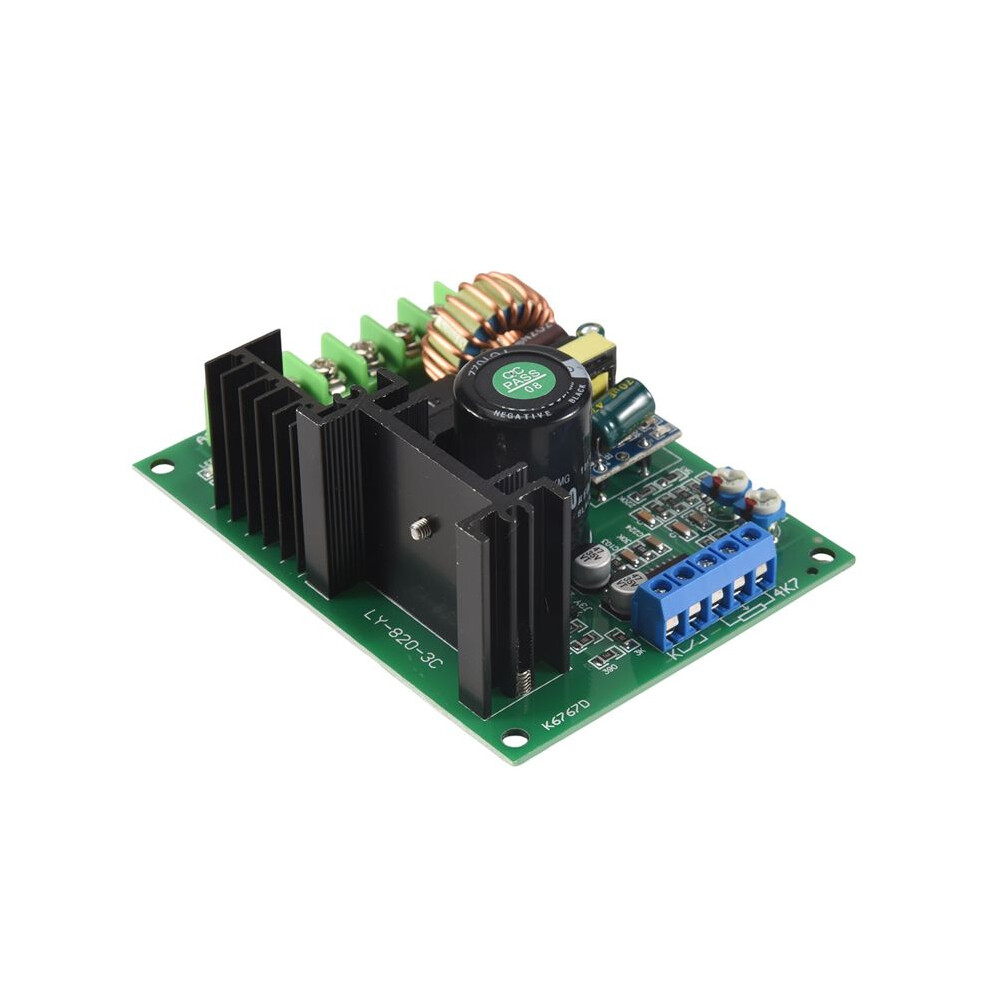

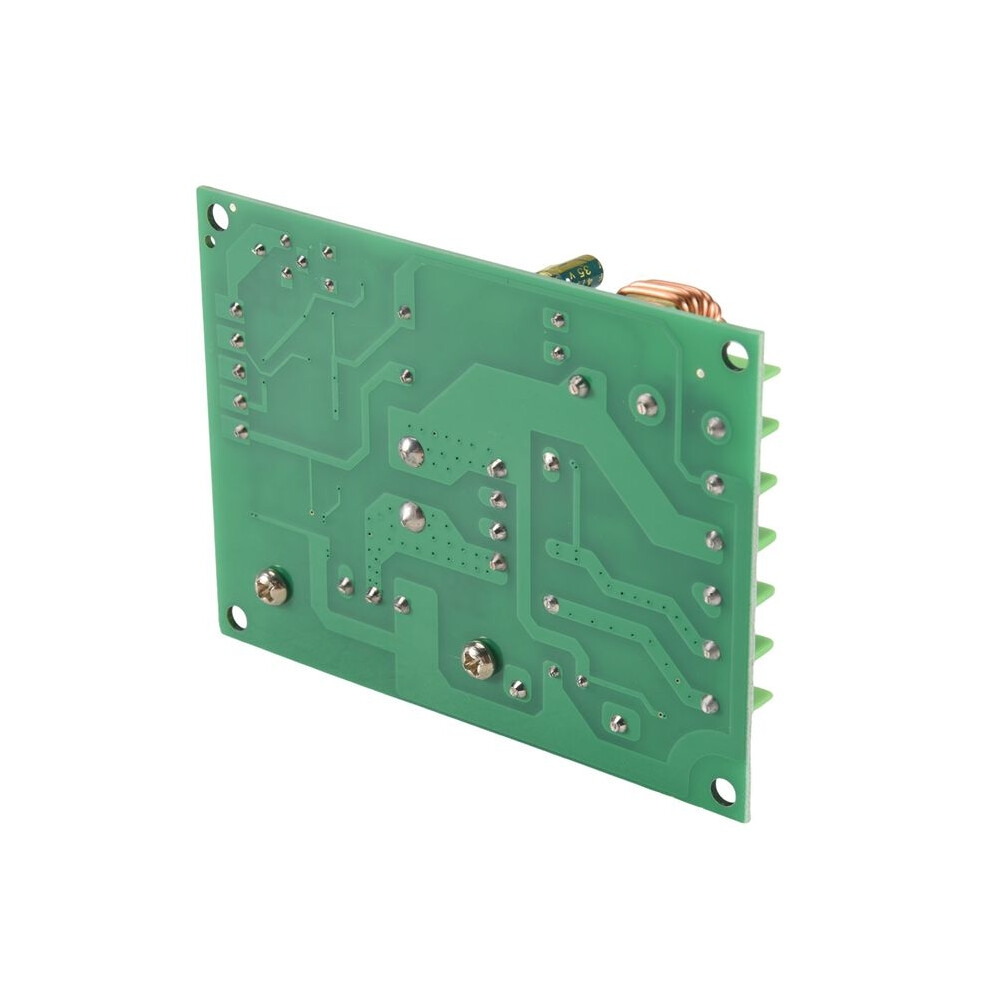

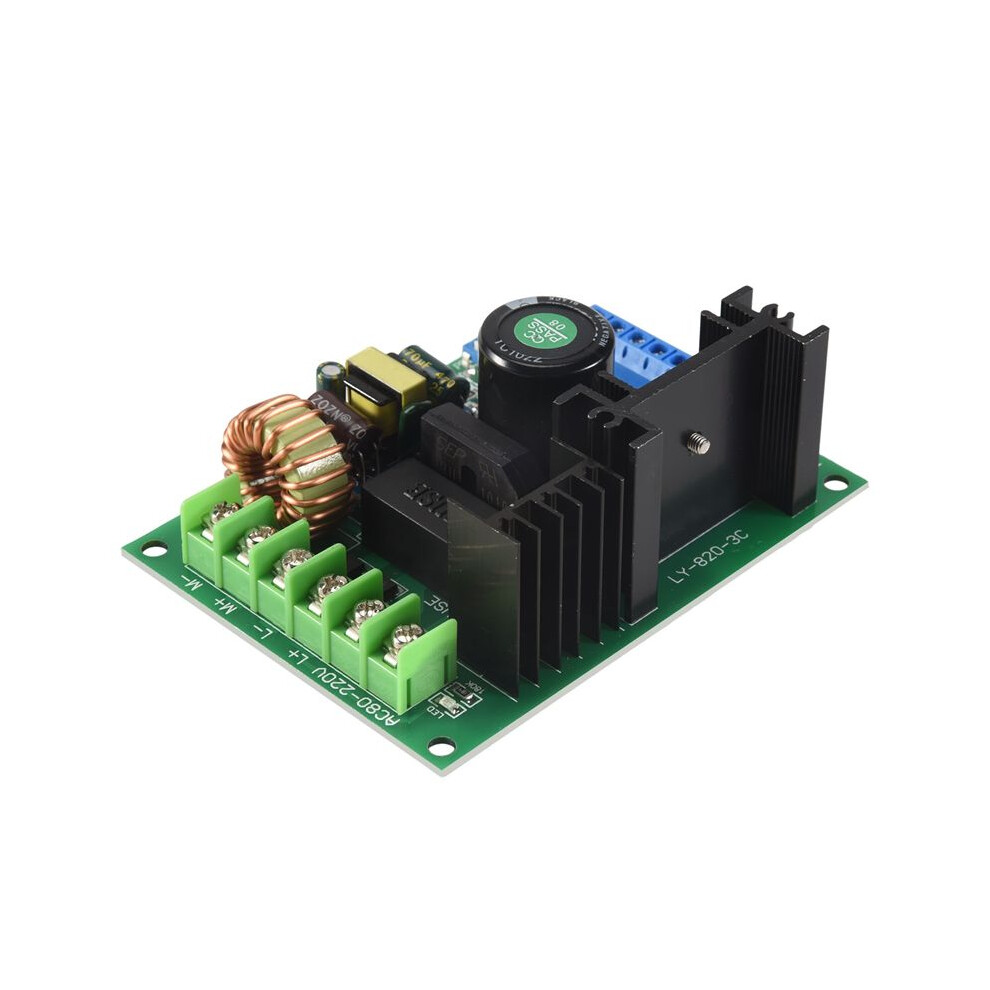

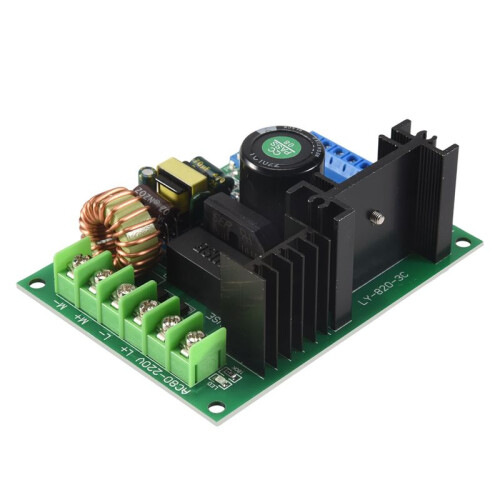

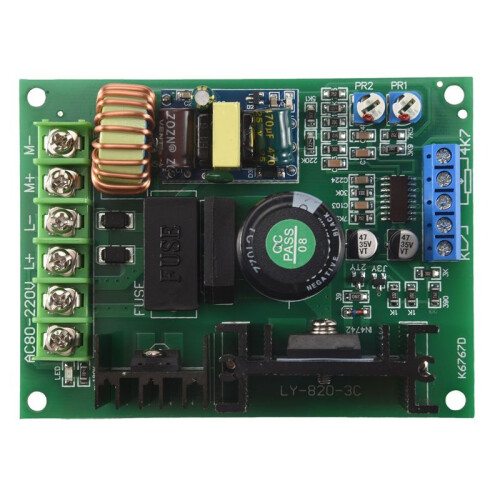

LY-820 PWM 110V220V Permanent Magnet Motor Regler Antrieb Modul Controller Platine

LY-820 PWM 110V220V Permanent Magnet Motor Regler Antrieb Modul Controller Platine Beschreibung

Anwendungsbereich: Permanentmagnet mit weniger als 750 W Gleichstrom, Universalmotor für Erregermotoren
Eingangsspannung: AC 110V-220V 50/60 Hz
Ausgangsleistung: Spitze 750 W bei 220 V Wechselstromeingang; Spitze 300W bei Wechselstrom 110V Eingang
Erregerspannung: Wenn AC220V eingegeben wird, ist Erregungsklemme L + L- 205VDC
Wenn der Wechselstrom 110 V eingegeben wird, ist der Erregeranschluss L + L - Gleichstrom 95 V Gleichstrom.

Ankerspannung: Bei Eingang AC220V ist das Ankerende M + M- beliebig von 0-220 VDC einstellbar.
Wenn AC110V eingegeben wird, ist der Ankeranschluss M + M- für beliebig einstellbar 0-110 VDC.
Anpassungswert des Potentiometers: 4,7 kOhm 2 W
Die Klemme ist als K: Zeichen K zwei Klemmen markiert, ist der Start- und Stoppschalter, es ist nicht erforderlich, eine direkte Kabelverbindung zu versuchen.
Die Verkabelung wird verwendet:

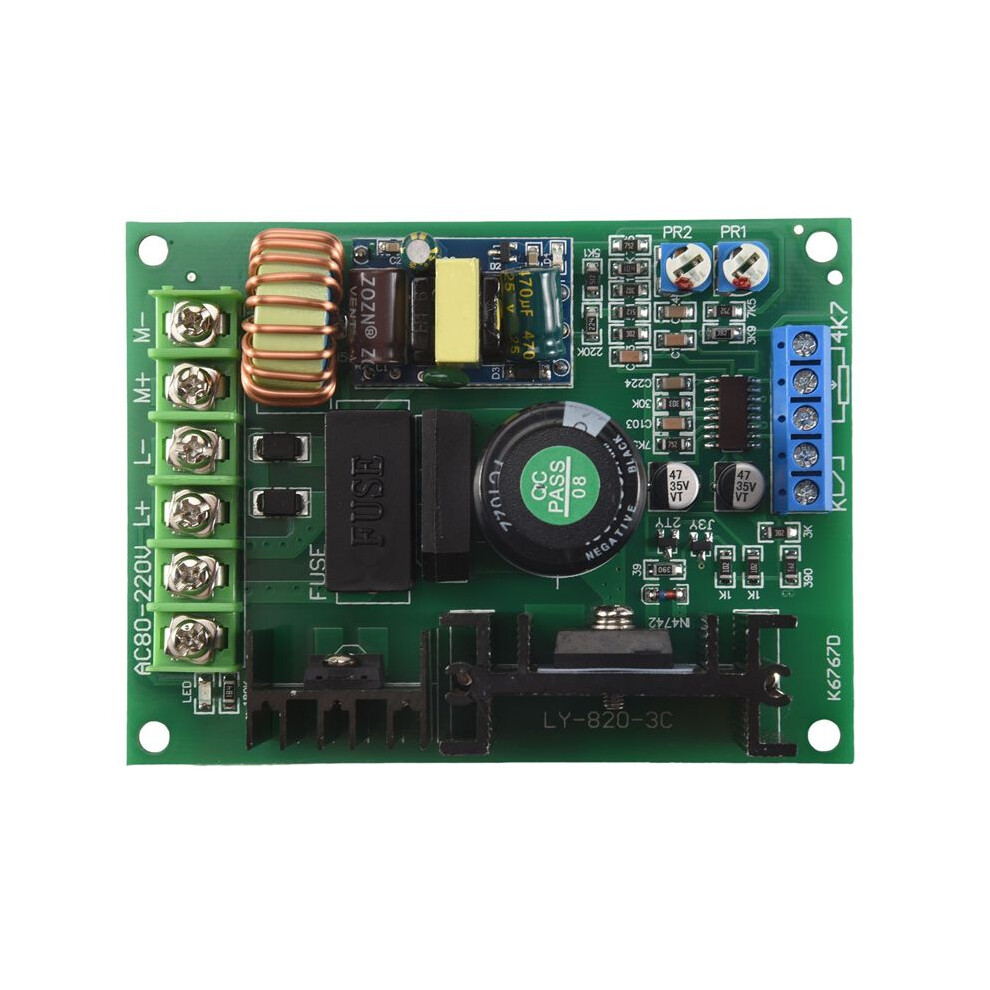

1, Permanentmagnet-Gleichstrommotormotor (Motorleitungskabel besteht aus 2 Leitungen):
Controller, M + M- ist mit dem Motor verbunden; Zu diesem Zeitpunkt ist L + L- leer. Denken Sie daran, keine andere Leitung anzuschließen.
2, Erreger-Gleichstrommotormotor (Motorleitungskabel besteht aus 4 Drähten):
Regler, M + M- ist mit dem Motoranker verbunden; L + L- ist mit der Motorerregung verbunden. Beachten Sie, dass die beiden nicht umgekehrt sind.
Farbe: grün
Material: Kunststoff

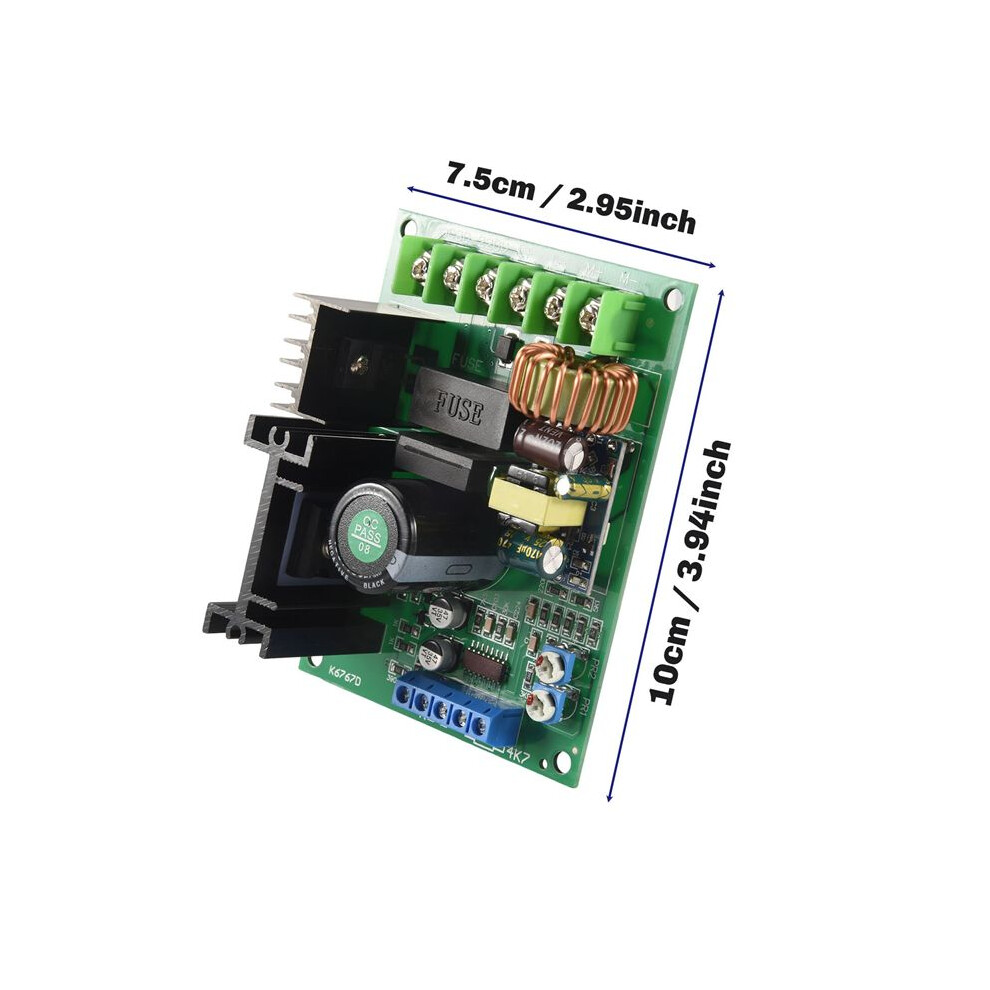

Größe: 100 x 75 mm

Verpackungsinhalt:
1 x Antriebsmodul (Einige Zubehörteile: zufällige Farben, akzeptiere nicht die angegebene Farbe)
