Magnetventil-Steuermodul

Magnetventil-Steuermodul Beschreibung

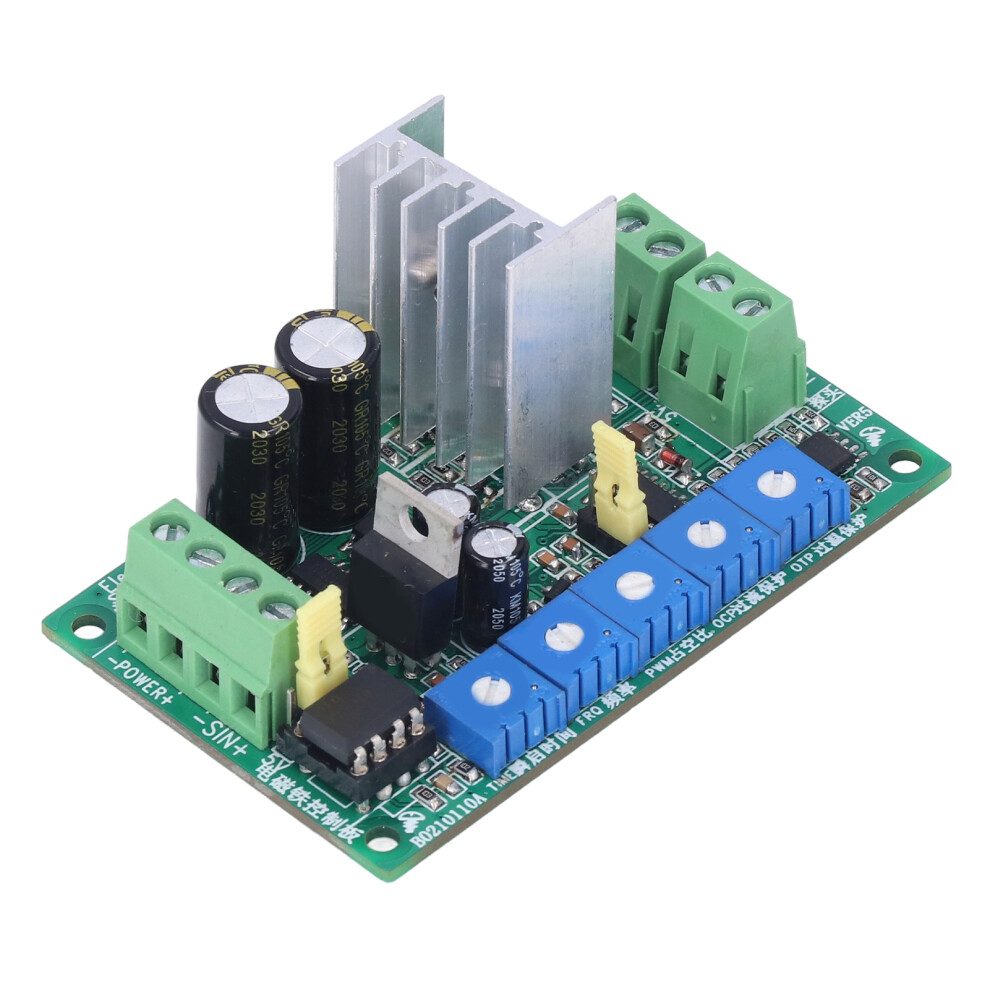

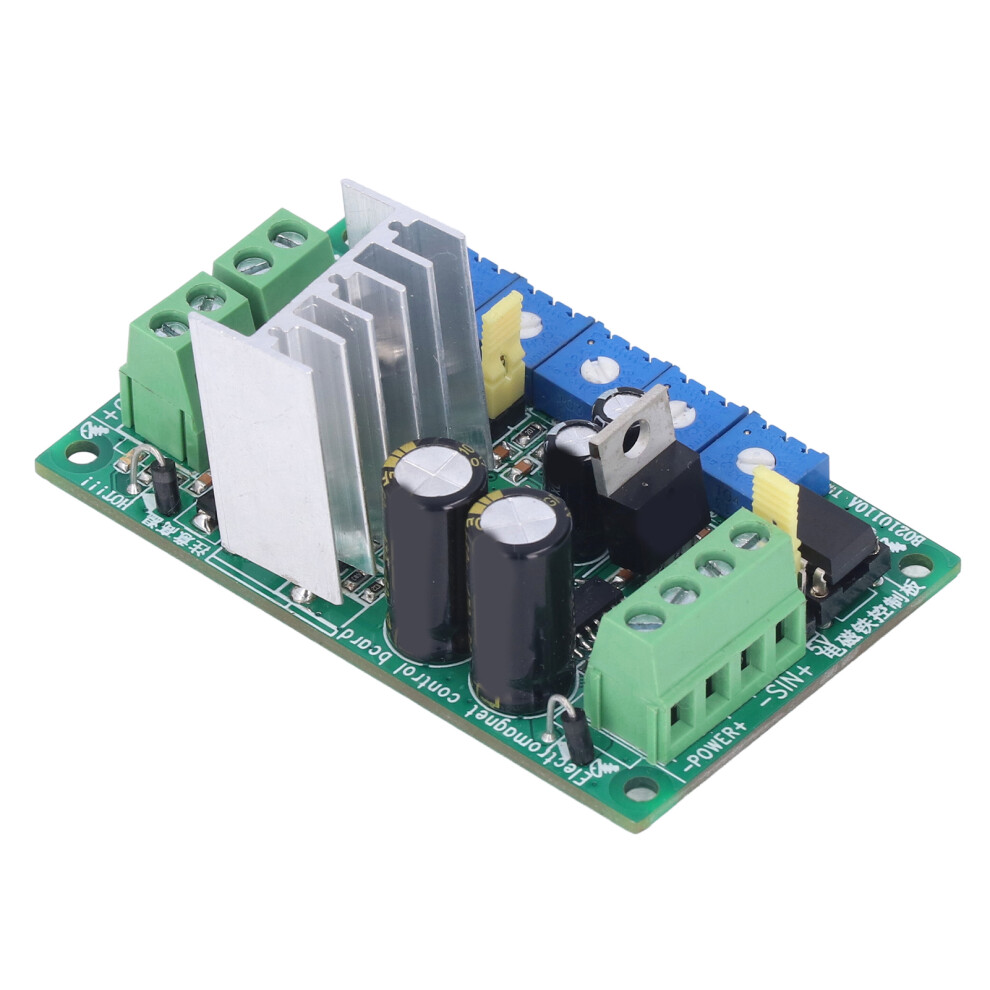

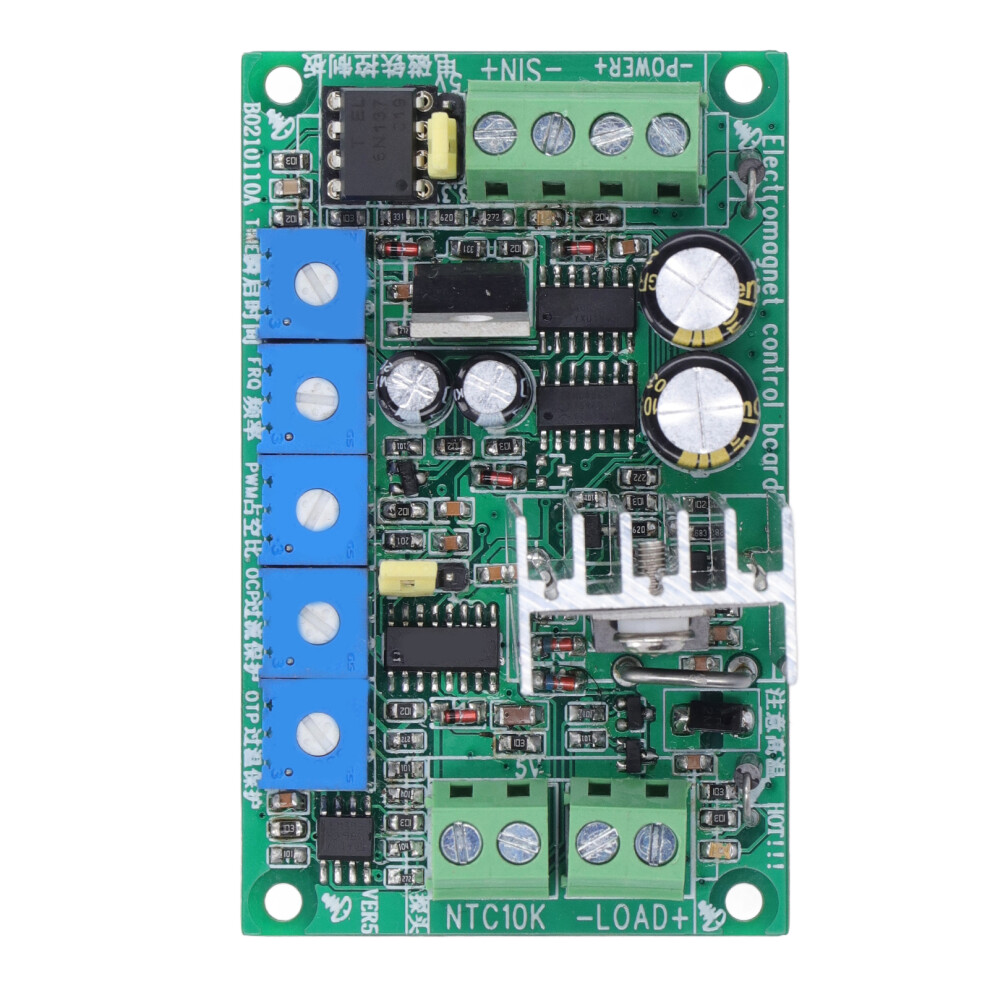

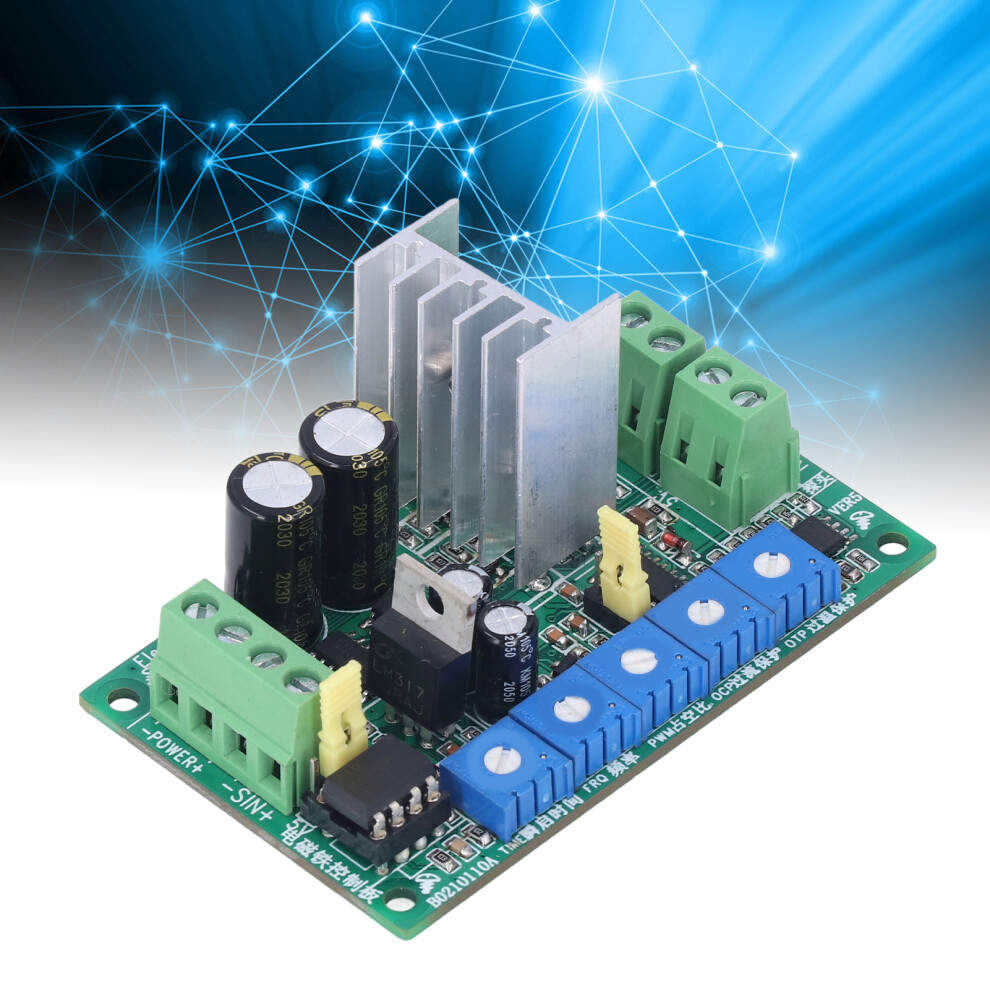

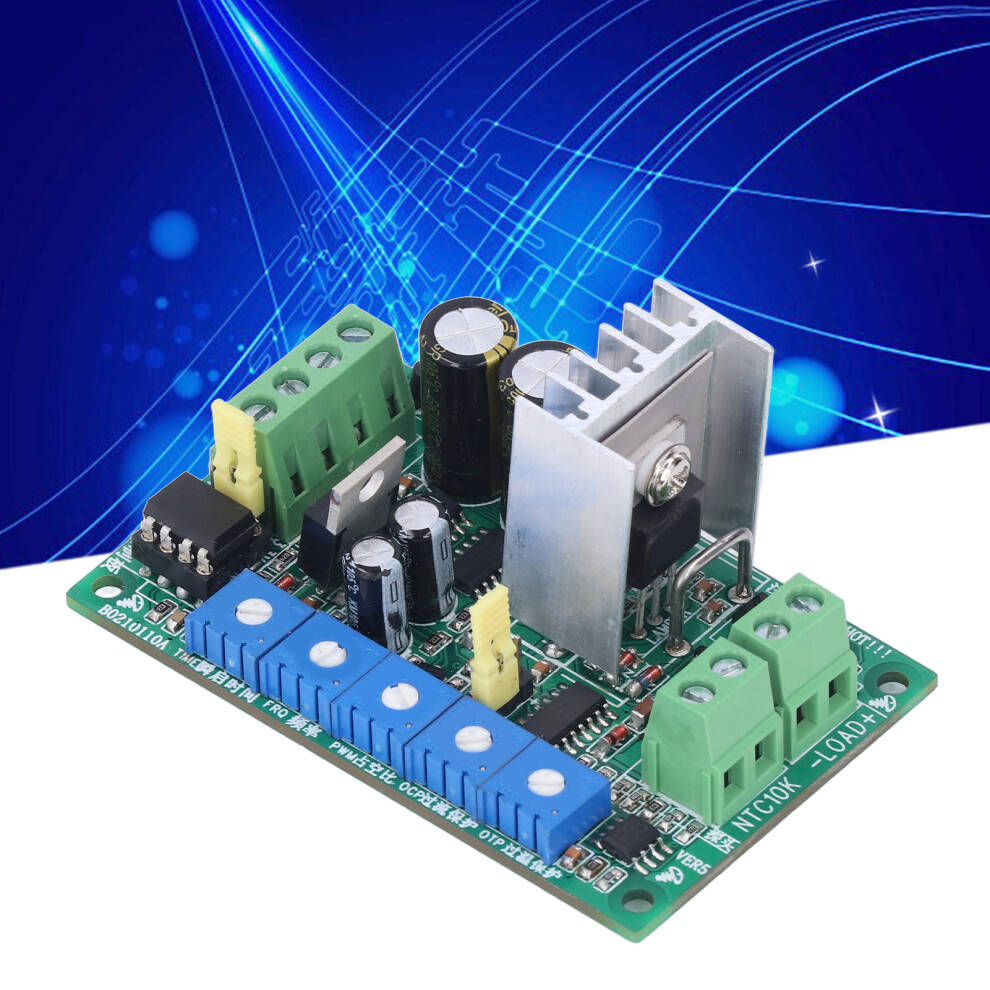

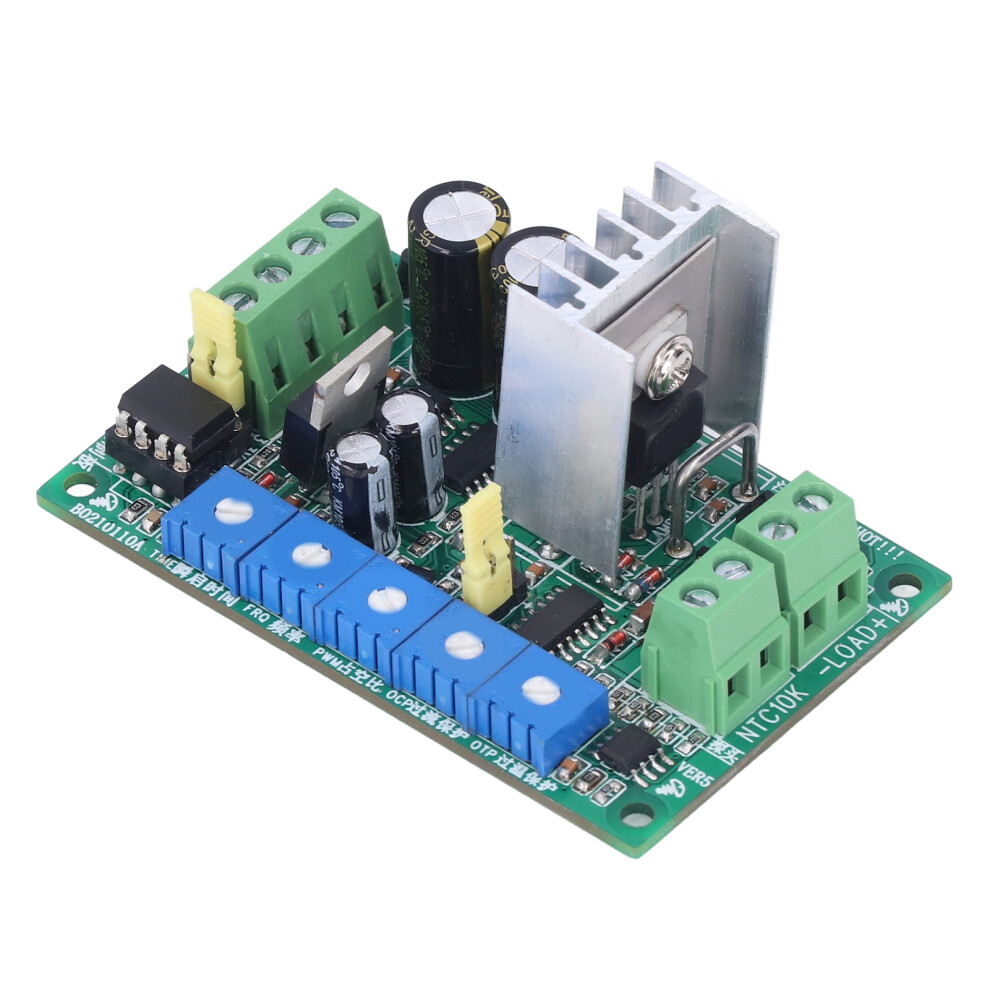

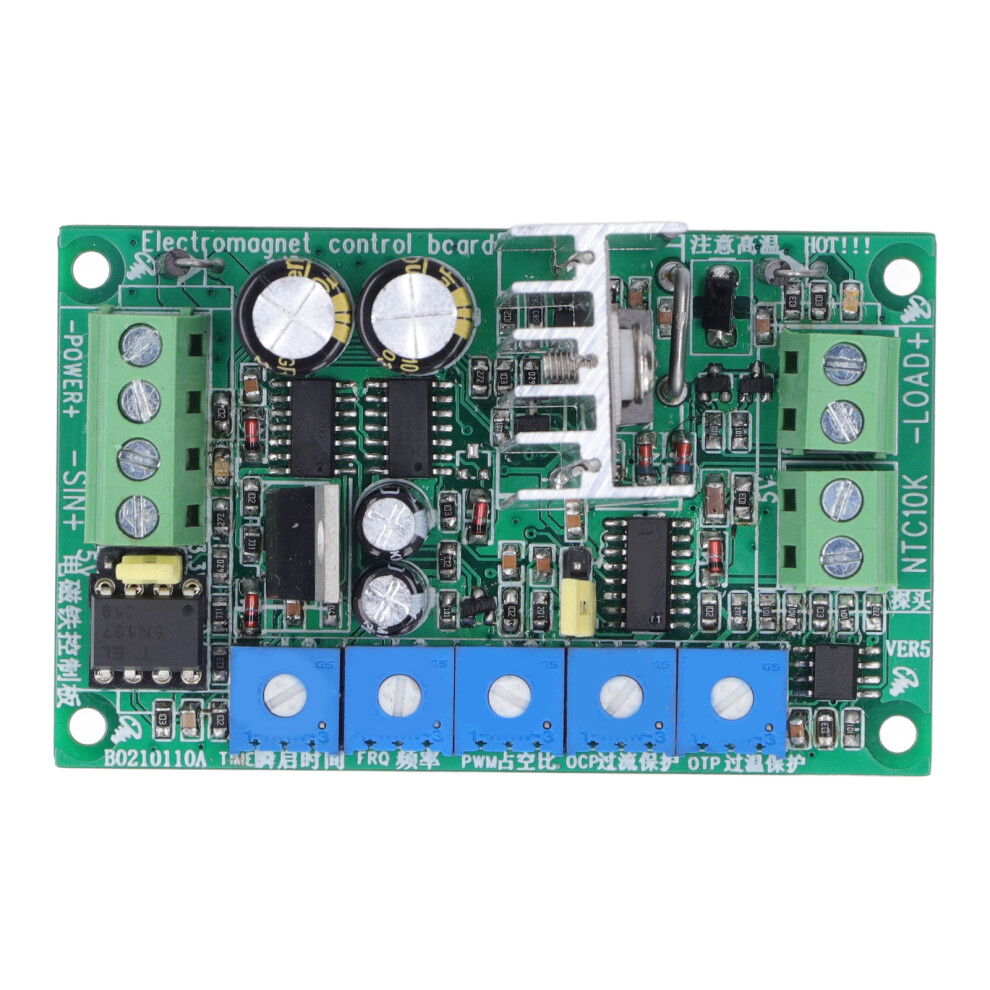

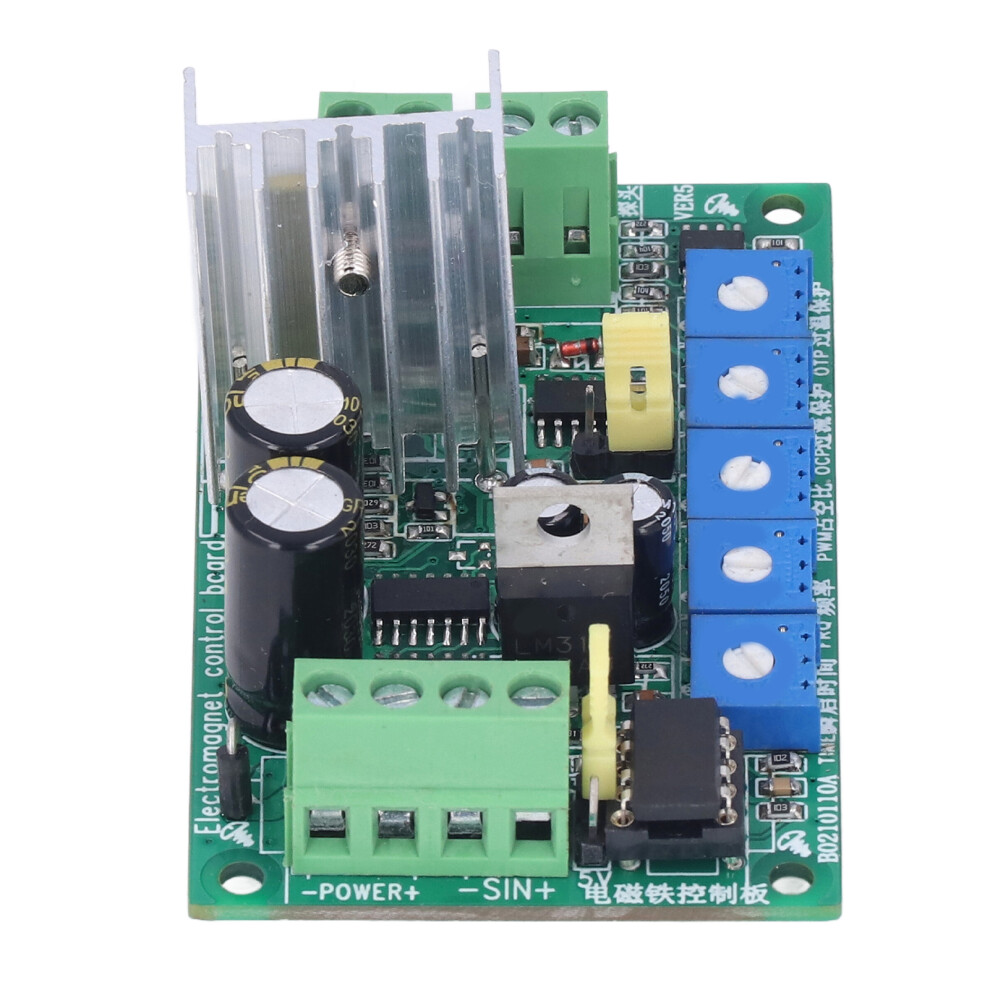

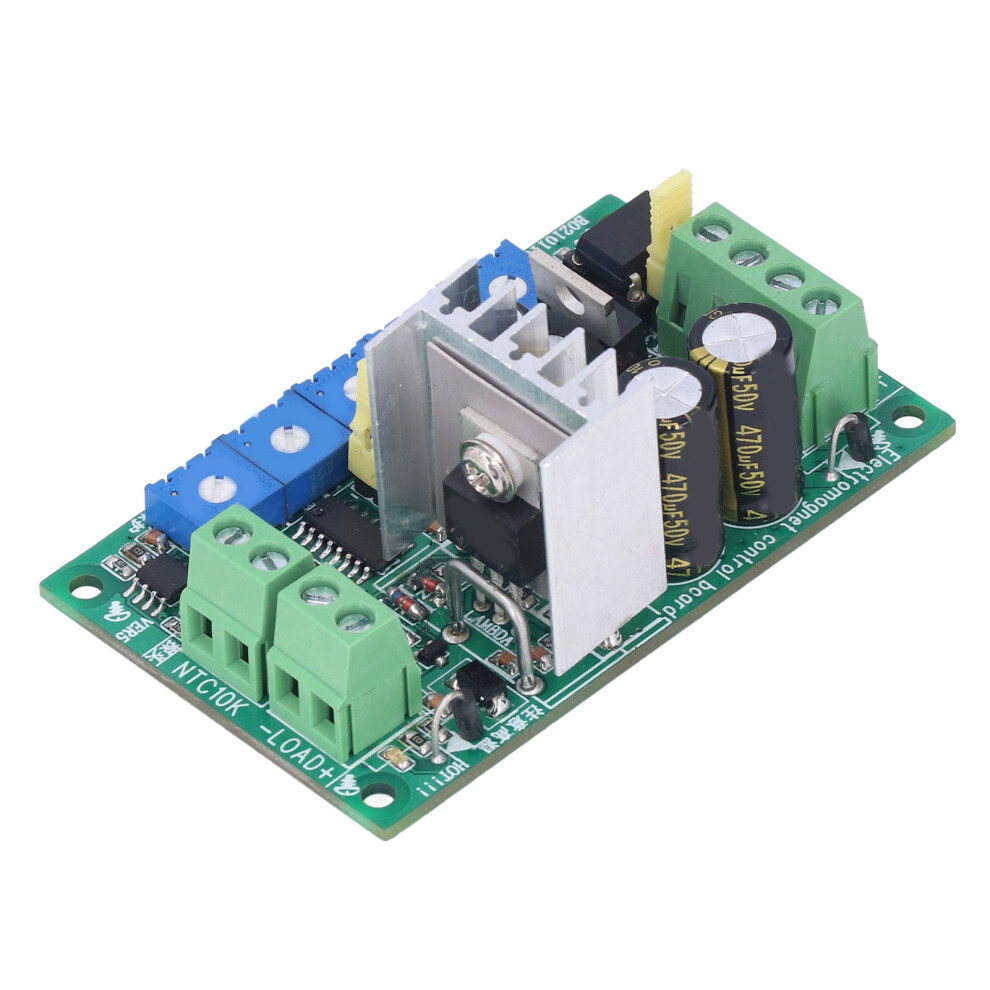

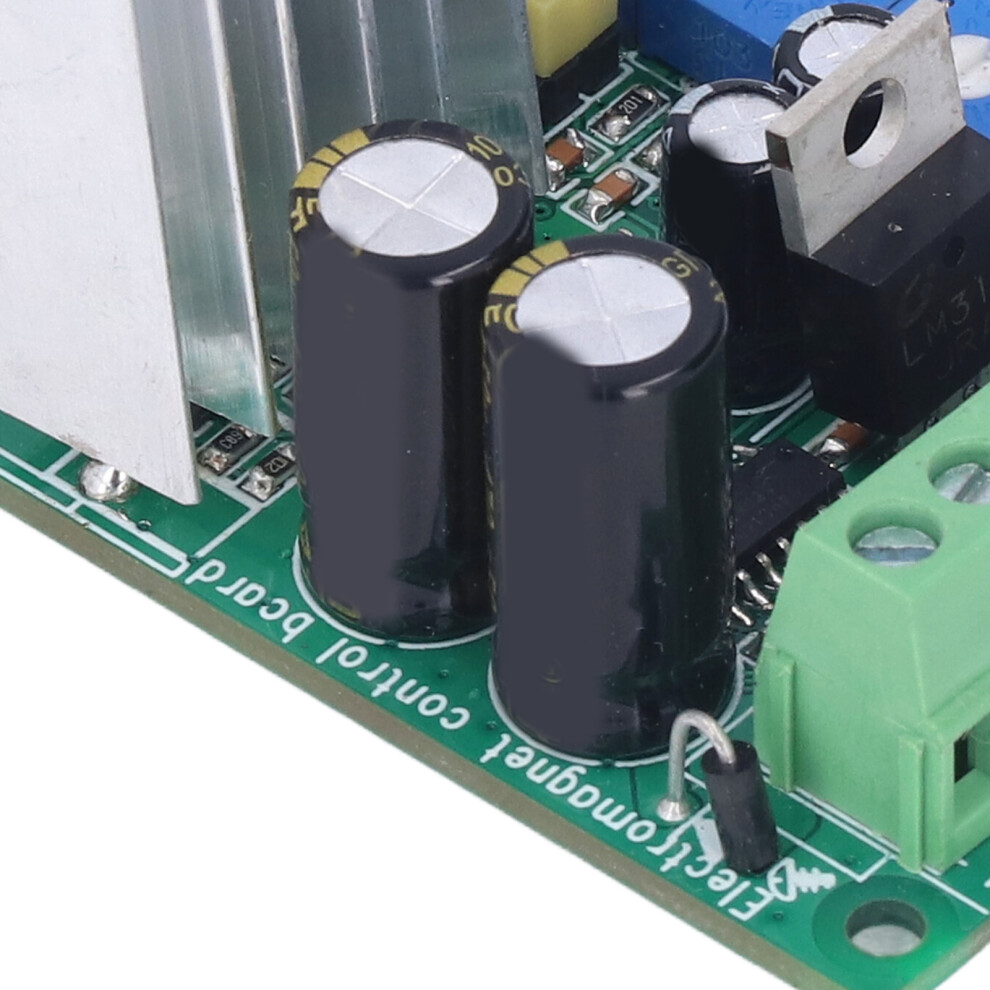

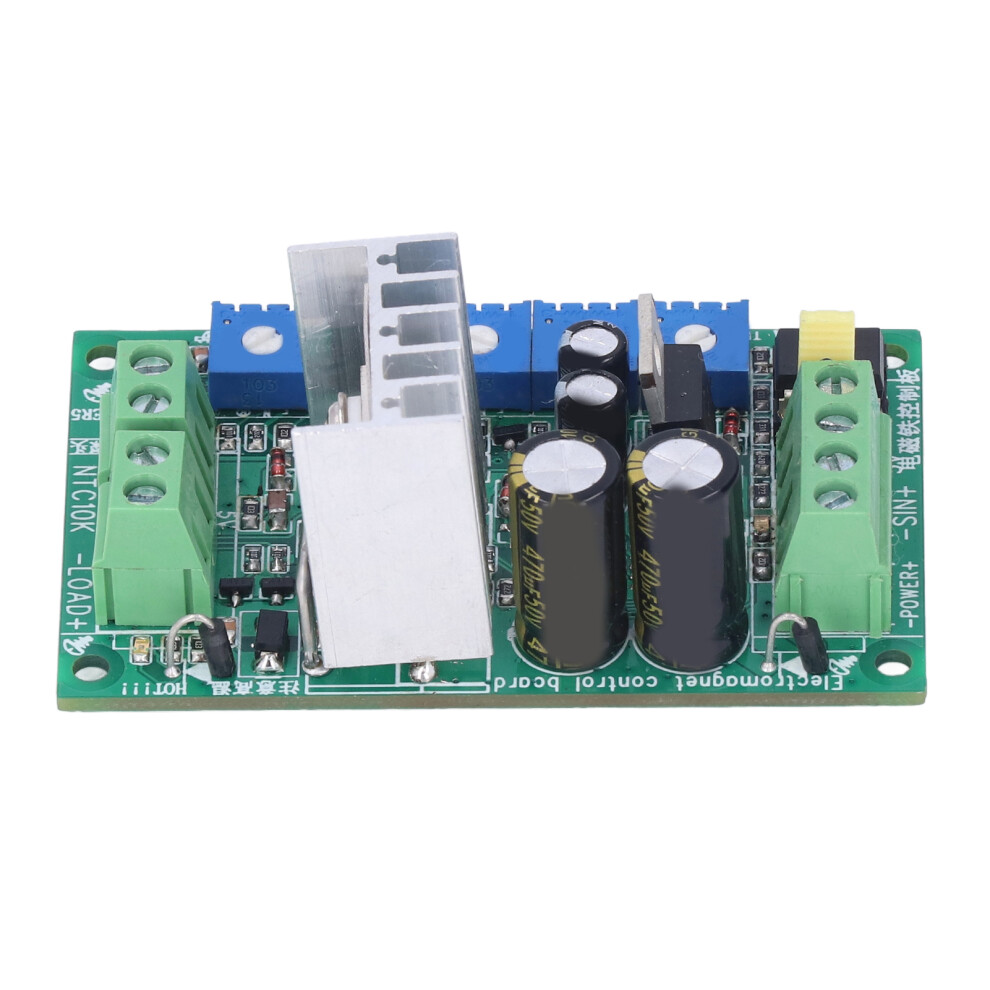

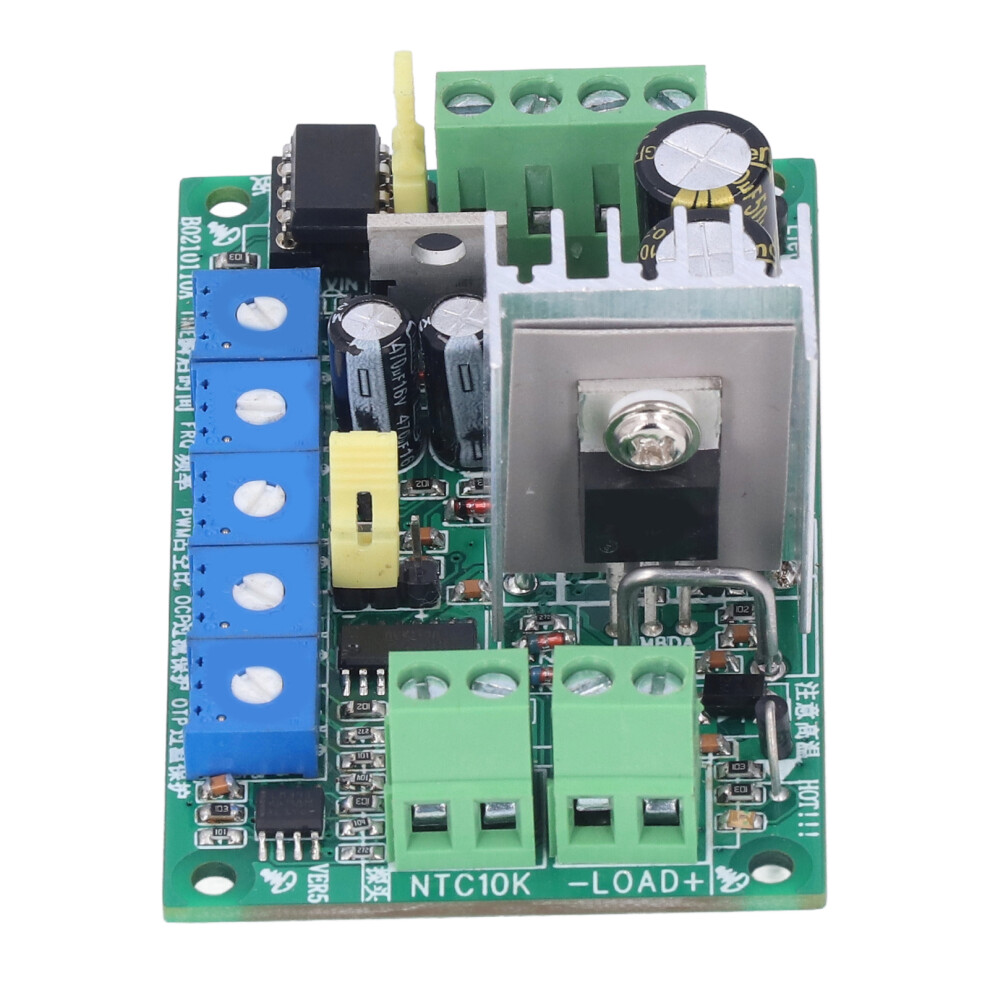

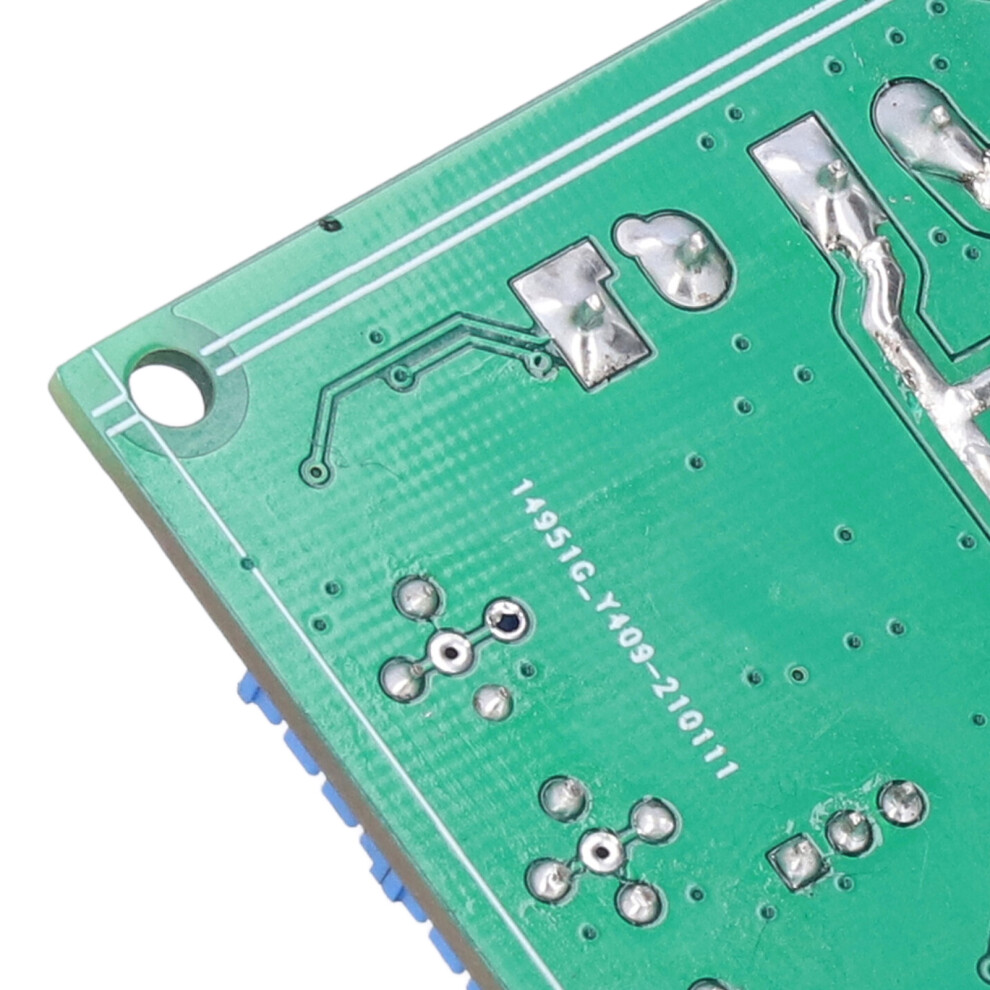

Magnetventil-Steuermodul Hochgeschwindigkeits-Elektromagnetischer Antrieb Antriebsplatine LDBDSZ210116A



1. [SCHNELLE REAKTION] Die Steuerplatine des elektromagnetischen Aktuators hat eine schnelle Reaktionszeit, die Eingangs- und Ausgangsverzögerung beträgt weniger als 20 ms. 2. [OPTOKUPPLUNGS-ISOLATIONSANTRIEB] Verwendet einen optisch gekoppelten Isolationsantrieb mit 10 MHz und extremer Bandbreite, unterstützt 3,3 V 5 V 24 V NPN- oder PNP-Pegel-Eingangssteuerung, Antriebsstrom 5 mA. 3. [EINSTELLBARE PARAMETER] Die Startzeit bei voller Ausgangslast ist auf 0-2 s einstellbar, die Ausgangs-FRQ-Frequenz ist auf 2-20 kHz einstellbar, der Ausgangsantrieb hält den Arbeitsstrom bei 0-100 % PWM-Arbeitszyklus einstellbar. 4. [ÜBERSTROMSCHUTZ] Die maximale Ausgangsstromgrenze kann zum Schutz vor Überstrom eingestellt werden, und die Schutzgrenze kann zwischen 0,1 und 15 A eingestellt werden. 5 、 [MEHRFACHVERWENDUNG] Mit LED-Betriebsanzeige, geeignet zum Antrieb von Elektromagneten, Magnetventilen und anderen elektromagnetischen Bewegungsgeräten.

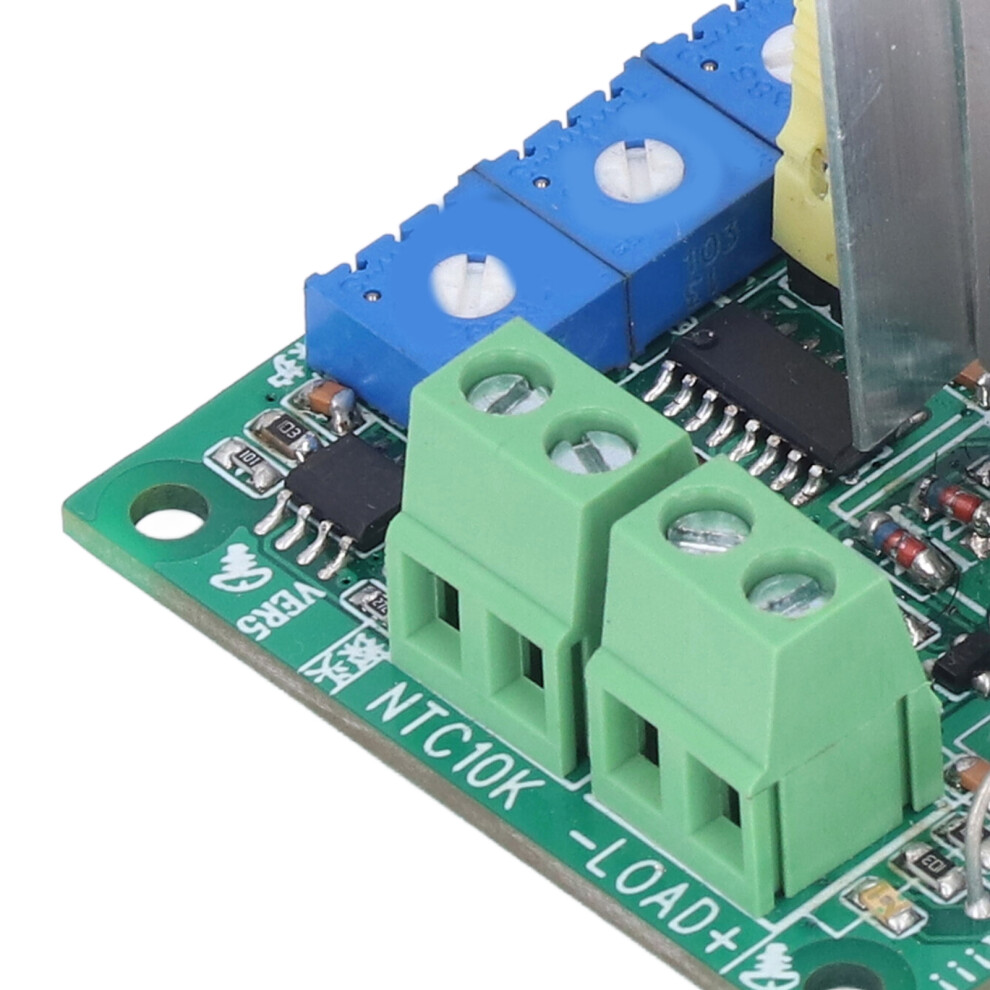

Artikeltyp: Magnetventil-Steuermodul Modell: LDBDSZ210116A Versorgungsspannung: DC 9-32 V Standby-Strom: 65 mA 24 V, 56 mA 12 V Betriebsanzeige: LED-Anzeige Durchmesser der Montagebohrung: Ca. 3 mm / 0,12 Zoll, 4 Löcher Anwendung: Antrieb von Elektromagneten, Magnetventilen und anderen elektromagnetisch beweglichen Geräten 1. DC-Versorgungsspannungsbereich: DC 9-32 V 2. Signaleingangsspezifikationen: Signalpegelamplitude: Die Amplitude des Ausgangssignalpegels kann über den Jumper auf der Platine eingestellt werden, der drei allgemeine und konventionelle Pegelregler von 3,3 V, 5 V und 24 V unterstützt. 3. Lastausgangsspezifikationen: Die LOAD-Ausgangsschnittstelle ist direkt mit der Magnetspule verbunden. Der Ausgang LOAD+ ist mit dem Netzteil+ verbunden, LOAD- ist ein NPN-Hochleistungsausgang. Die Ansteuerung erfolgt über PWM, und der Tastgrad ist über das integrierte PWM-Potentiometer von 0-100 % einstellbar. Die PWM-Frequenz beträgt 2-20 kHz und wird über das FRQ-Potentiometer auf der Platine eingestellt. Der maximale Ausgangsstrom beträgt 15 A. Die Ausgangsschnittstelle verfügt über eine LED-Anzeige. 4. Übertemperaturschutz am Ausgang und NTC-Thermistor Das Produkt ist mit einem Temperaturfühler ausgestattet, mit dem die Temperatur der Last oder des Produkts selbst gemessen werden kann. Überschreitet die Temperatur den eingestellten Wert, wird die Ausgabe gestoppt. Die Fühlerparameter sind: NTC-Thermistor, 3950-Temperaturkurvenmodell. Der Widerstandswert beträgt 10 kOhm. Die Temperatureinstellung erfolgt über das OTP-Übertemperaturschutzpotentiometer auf der Platine und liegt im Bereich von 30-75 5 Grad. 5. Sofortstartzeit bei Volllast Mit dem Potentiometer TIME lässt sich die Startzeit des Elektromagneten bei voller Stromabgabe einstellen. Das heißt, beim Start des Elektromagneten wird der Maximalstrom verwendet, um ihn zu starten, und die Betriebsdauer dieses Maximalstroms. Das Potentiometer ist von 0 bis 2 Sekunden einstellbar. 6. Betriebsfrequenzbereich Die PWM-Frequenz lässt sich bei normalem Betrieb des Elektromagneten in einem Bereich von 2 bis 20 kHz einstellen. Unterschiedliche Elektromagnete haben unterschiedliche mechanische Resonanzpunkte. Entspricht die Betriebsfrequenz genau dem Resonanzpunkt des Elektromagneten, vibriert der Elektromagnet und erzeugt starke Geräusche. Um Vibrationen und Geräusche während des Betriebs des Elektromagneten zu vermeiden, muss die Betriebsfrequenz einstellbar sein. Je nach Elektromagnettyp lässt sich das Betriebsgeräusch durch Einstellen des Frequenzpotentiometers FRQ eliminieren. 7. Interne PWM-Tastverhältnissteuerung Mit dem Potentiometer für das PWM-Tastverhältnis lässt sich die Verriegelungsstärke des Elektromagneten einstellen. Das Prinzip besteht darin, die Stärke durch Anpassen des Arbeitsstroms über PWM anzupassen. Je höher die Stärke und je höher der Strom, desto stärker die Wärmeentwicklung. Bei herkömmlichen Elektromagneten kann eine Einstellung auf 1/3-1/4 des Nennstromwerts den Elektromagneten im gesperrten Zustand halten. Die Stärke kann von den Anforderungen abweichen; bitte entscheiden Sie selbst. Erfahrungsgemäß wird der herkömmliche Elektromagnet mit seiner Nennspannung betrieben, und die Stromstärke beträgt etwa 30 % 10 %. Die Norm lautet: Solange die maximale Stärke des Elektromagneten nach einer halben Stunde Betrieb 65 Grad nicht überschreitet. 8. Ausgangsstrombegrenzungsschutz Mit dem Potentiometer für den Strombegrenzungsschutz wird der maximale Betriebsstrom des Ausgangs eingestellt. Eine Überschreitung des Sollwerts wird auf diesen Punkt begrenzt, und der Ausgangsstrom darf den eingestellten Strom nicht überschreiten. Um die Funktion des Überstromschutzes zu erreichen. Der Einstellbereich liegt zwischen 0,2 und 15 A. 9. Verkabelung installieren und Einstellungen verwenden Dieses Produkt wird hauptsächlich zum Antrieb und zur Steuerung von Elektromagneten, Magnetventilen und anderen Geräten verwendet, die elektrische Energie in magnetische PWM-Energie umwandeln. Dadurch wird die Steuerung dieser Art von Geräten intelligenter. Beim Antrieb dieses Gerätetyps weist es die folgenden Eigenschaften auf: a. Wenn elektromagnetische Teile wie Elektromagnete und Magnetventile über einen längeren Zeitraum mit Strom versorgt werden, erwärmen sich die Arbeitsteile nicht. Das Problem, dass gewöhnliche Elektromagnete nicht über einen längeren Zeitraum mit Strom versorgt werden können, wird gelöst. Wenn der herkömmliche Elektromagnet über einen längeren Zeitraum mit Strom versorgt wird, erzeugt die Spule Wärme. Wenn die Wärme einen bestimmten Wert erreicht, wird der Magnetkern des Magnetfelds magnetisch gesättigt. Je höher die Temperatur, desto niedriger der magnetische Sättigungspunkt, sodass das Magnetfeld kleiner und schwächer wird. Wenn die Temperatur den höchsten Punkt erreicht, dem die Spule standhalten kann, wird die Spule beschädigt. Daher kann der allgemeine Elektromagnet nicht über einen längeren Zeitraum mit Strom versorgt werden. b. Es kann die Schub- und Verriegelungsstärke des Elektromagneten steuern. Durch Einstellen des PWM-Pulsbreitenpotentiometers auf der Platine (0-100 % PWM einstellbar) können Sie die Stärke des Elektromagneten auf der Platine steuern. Durch Einstellen des FRQ-Frequenzpotentiometers (1,8-20 kHz) können Sie die Betriebsfrequenz des Elektromagneten anpassen, um die Arbeitsfrequenz und das Arbeitsgeräusch verschiedener Elektromagnettypen anzupassen. 2 Potentiometer können kombiniert und an verschiedene Elektromagnettypen angepasst werden. c. Einfache Steuerung. Schließen Sie einfach 4 Kabel an: positiv und negativ für die Stromversorgung - POWER+ und 2 positive und negative Steuerkabel. - SIN+ unterstützt NPN- oder PNP-Verdrahtung. (D. h. gemeinsame Anode COM+ oder gemeinsame Kathode COM- Verdrahtung) 3,3 V, 5 V, 24 V Steuereingang. Wenn der Steuerpegel 12 V beträgt, stellen Sie die gleiche Einstellung wie bei 24 V ein. D. Funktionsprinzip: Beim Einschalten startet die Antriebsplatine den Elektromagneten mit der vom Elektromagneten vorgegebenen maximalen Kraft, sofern ein Steuersignal vorliegt. Sobald der Elektromagnet stabil ist, schaltet er in den Verriegelungszustand, und die Verriegelungskraft wird über das PWM-Potentiometer auf der Platine gesteuert. Im Allgemeinen kann der Elektromagnet stabil verriegelt werden, wenn die Verriegelungskraft auf etwa 25-40 % der Maximalkraft eingestellt ist. Da sich die Verriegelungskraft je nach Elektromagnettyp unterscheidet, können Sie sie je nach Bedarf anpassen. e. OCP-Überstromschutz, OTP-Übertemperaturschutzfunktion. Der OCP-Überstromschutz dient zum Schutz vor Lastkurzschlüssen. Sie können den Überstromschutzpunkt über das Potentiometer einstellen (Einstellbereich des Stromschutzes: 0,2-15 A).



x Elektromagnetische Steuerplatine
