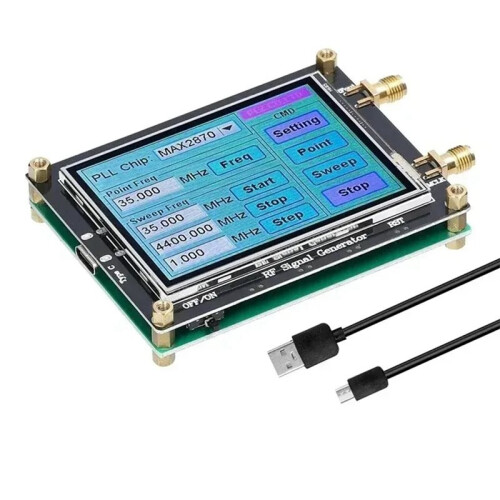

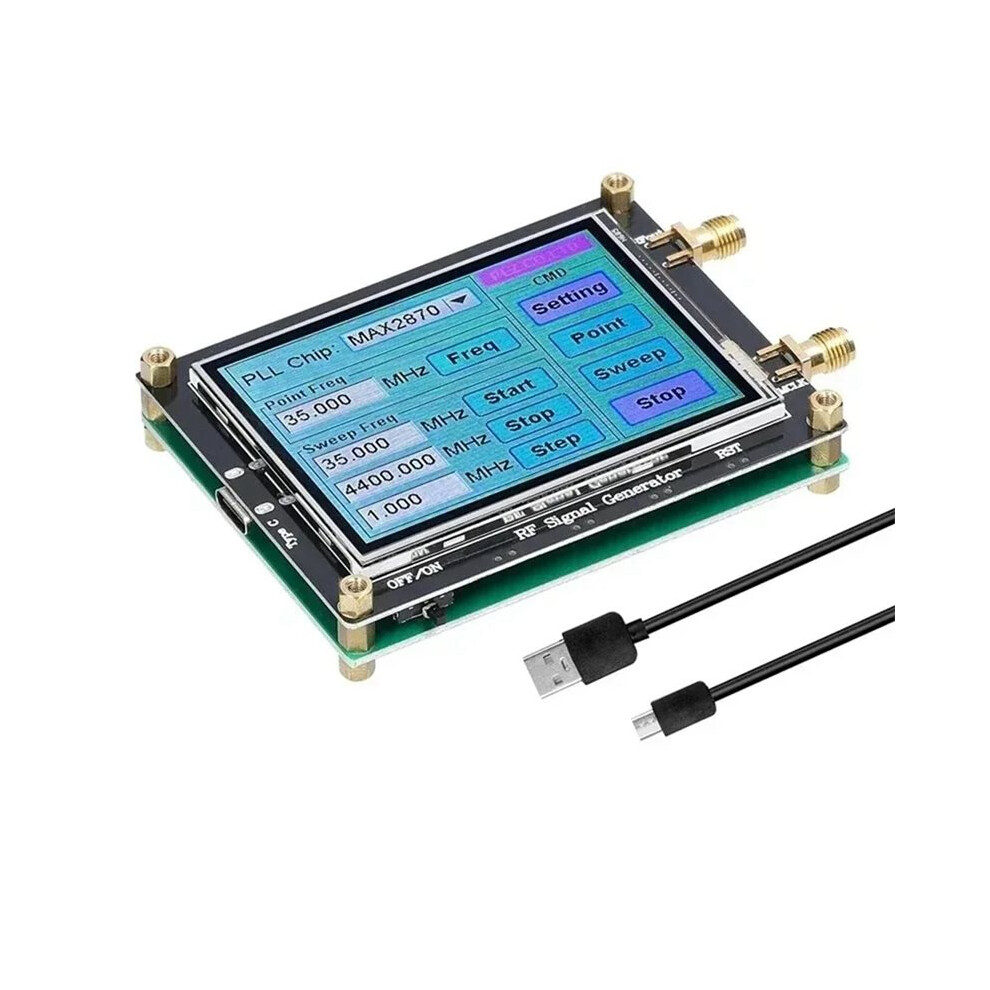

MAX2870 Signalgenerator 23,5 MHz-6000 MHz Frequenz Touchscreen-Hochfrequenz-Synthesizer-Modul

MAX2870 Signalgenerator 23,5 MHz-6000 MHz Frequenz Touchscreen-Hochfrequenz-Synthesizer-Modul Beschreibung

Der MAX2870 ist eine breitbandige Phasenregelschleife (PLL) mit integrierten spannungsgesteuerten Oszillatoren (VCOs), die sowohl im Integer-N- als auch im Fractional-N-Modus betrieben werden kann.
In Kombination mit einem externen Referenzoszillator und einem Schleifenfilter stellt der MAX2870 einen leistungsstarken Frequenzsynthesizer dar, der Frequenzen von 23,5 MHz bis 6000 MHz erzeugen kann und dabei ein hervorragendes Phasenrauschen und eine geringe Störfestigkeit aufweist.
Mehrere integrierte VCOs (Frequenzbereich: 3000 MHz bis 6000 MHz) und Ausgangsteiler (1 bis 128) ermöglichen die Taktausgabe über einen weiten Frequenzbereich. Kompatibel mit 1,8-V-Steuerlogik.

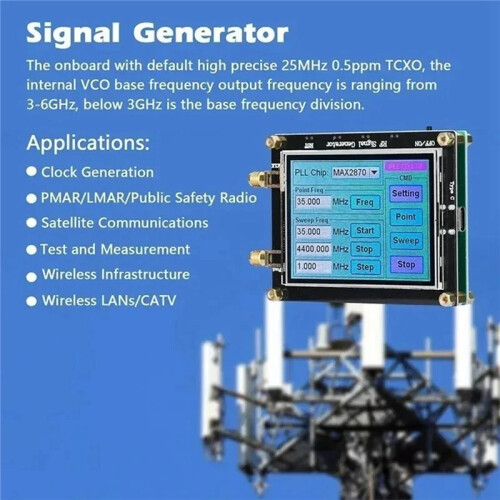

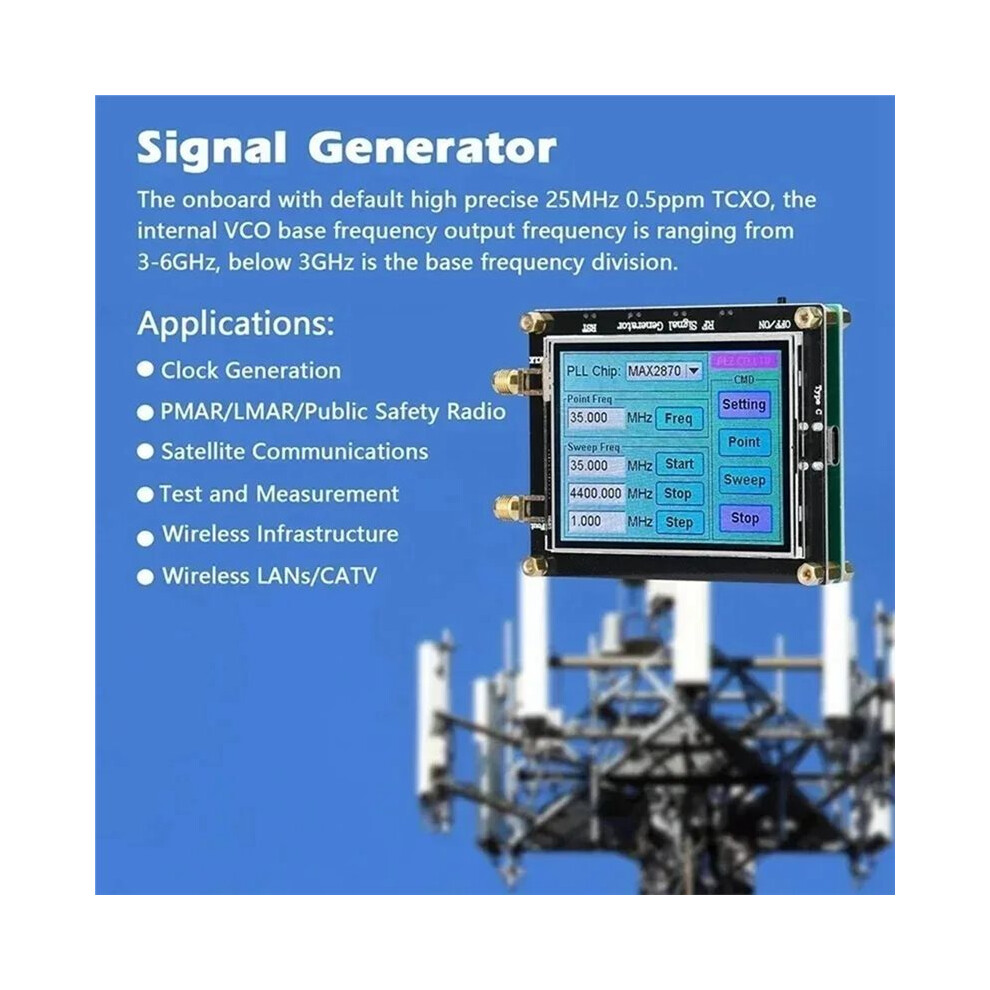

Das Board verfügt standardmäßig über einen hochpräzisen 25-MHz-TCXO mit einer Genauigkeit von 0,5 ppm. Die interne VCO-Basisfrequenz liegt im Bereich von 3-6 GHz, wobei Frequenzen unterhalb von 3 GHz durch die Basisfrequenzteilung abgestuft werden.
Es lässt sich per PC steuern, Ausgangsamplitude: -4 bis 5 dBm, 4-stufige Bildschirmsteuerung. Ausgestattet mit zwei Frequenzausgabemodi, können Sie je nach Bedarf zwischen Punktfrequenz und Sweep-Frequenz wählen.

Hauptmerkmale:
Unterstützung für manuelle oder automatische VCO-Auswahl.
Ausgabe binärer Puffer/Teiler für erweiterte Frequenzbereiche:
1/2/4/8/16/32/64/128;
Feinleistungs-PFD:
105 MHz im Integer-N-Modus;
50 MHz im Fractional-N-Modus.
Referenzfrequenz bis zu 200 MHz.
Betriebsspannung: +3,0 V bis +3,60 V
Zwei programmierbare Ausgänge: -4 dBm bis +5 dBm.
Hardware- und Software-Abschaltsteuerung.
Kompatibel mit 1,8-V-Steuerlogik.
Farbe: Wie abgebildet
Material: Kunststoff

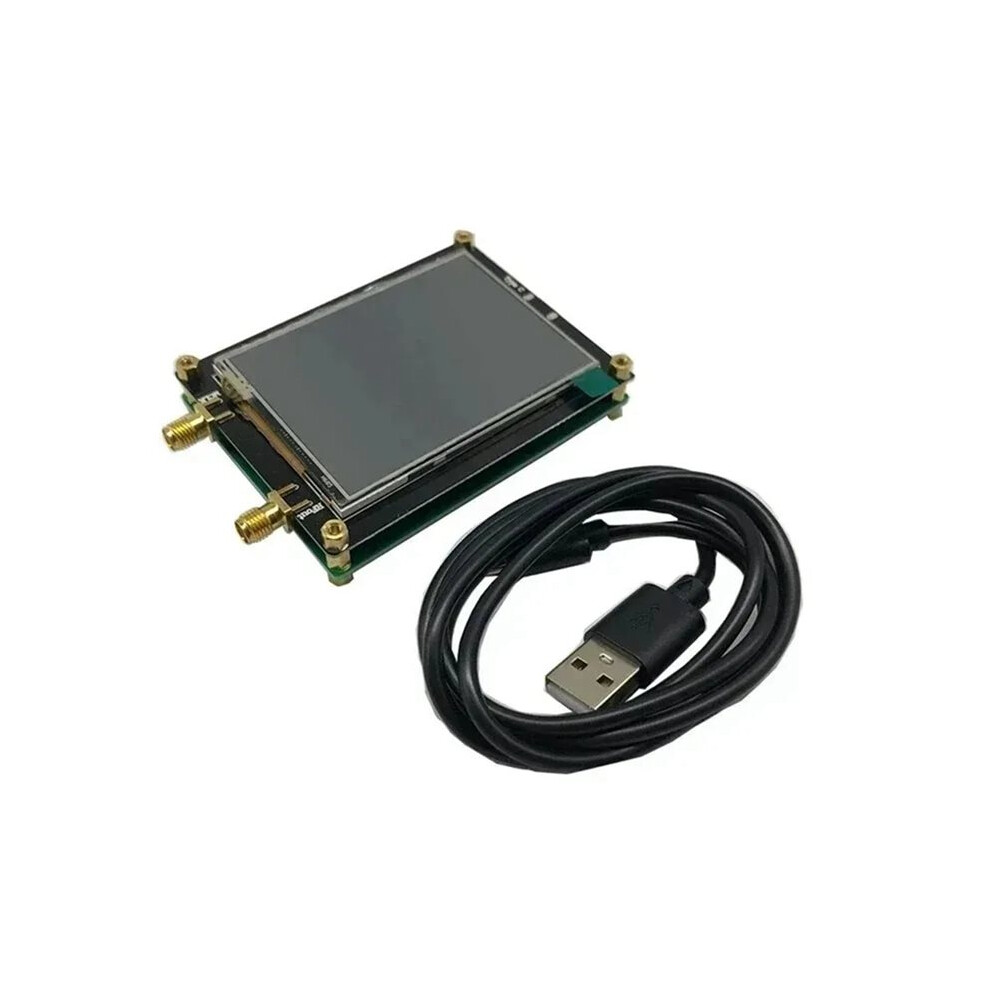

Packungsinhalt:
1*Signalgenerator
