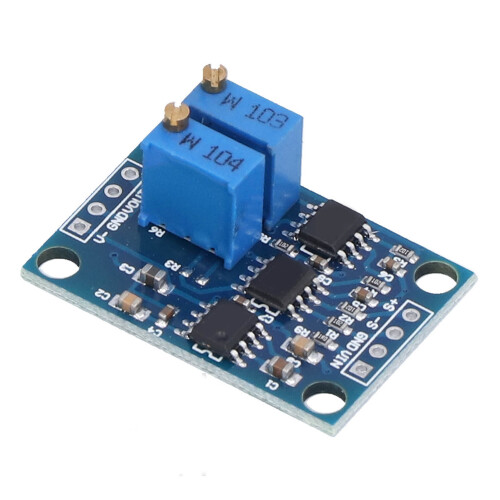

Millivolt-Verstärker 1000x hohe Linearität

Millivolt-Verstärker 1000x hohe Linearität Beschreibung

1. Breiter Eingangsbereich, Verstärkung mittels AD620; kann Mikrovolt- und Millivolt-Signale verstärken, bietet höhere Genauigkeit und Linearität als die auf dem Markt erhältlichen LM358. 2. Ein Potentiometer dient zur Verstärkung des Eingangssignals; die Verstärkung ist bis zu 1000-fach einstellbar und kann ausschließlich über das Potentiometer angepasst werden. 3. Der Nullpunkt wird über einen Nullpunkt-Kompensations-Potentiometer justiert, um die Genauigkeit zu verbessern; es treten keine Nullpunkt-Drift-Erscheinungen auf, sodass die Kundenanforderungen erfüllt werden. 4. Ein Modul für negative Spannung ist vorhanden; der negative Spannungs-Chip 7660A wird zur Ausgabe einer negativen Spannung (‑VIN) verwendet, die Kunden bereitgestellt werden kann, um andere Dual-Versorgungslasten anzutreiben. 5. Kompakte Bauform: vier 3-mm-Befestigungslöcher sind gleichmäßig verteilt, beidseitig ist ein Standardabstand von 2,54 mm angeordnet; der maximale Ausgangsspannungsbereich beträgt 10 V.
Artikeltyp: Millivolt-Spannungsverstärker
Verstärkung: 1,5- bis 1000-fach einstellbar, der Nullpunkt kann wie beim unteren Modell justiert werden
Signal-Ausgangsbereich: (VIN - 2 V)
Ausgabe negative Spannung: Größer als -VIN. Aufgrund des Ausgangswiderstands des negativen Spannungs-Chips ist die tatsächliche Ausgabe größer als -VIN; je höher die Lastleistung, desto größer der negative Spannungsabfall
Eingangsbiasstrom: 1,0 nA (Maximum)
Common-Mode-Rejection-Ratio (CMRR): 100 dB
Einstellzeit: maximal 2 mV/Monat
Abmessungen: ca. 32 22 mm / 1,3 0,9 Zoll
1 Millivolt-Spannungsverstärker
