(Module) Weichstartregler Alu für 1/2-Phasen-Motor

(Module) Weichstartregler Alu für 1/2-Phasen-Motor Beschreibung

1. Das Motorstartmodul verfügt über die Fähigkeit, den Weichstart von Wasserpumpen, Ventilatoren, Fahrzeugen und gewöhnlichen Einphasenmotoren zu unterstützen. 2. Der Weichstartregler ermöglicht den Ersatz von einstellbaren Autotransformatoren, Inverter-Weichstarts usw. 3. Die Verdrahtung ist äußerst einfach, es ist kein Bypass-Kontaktorschalter erforderlich; wirtschaftlich, praktisch und leistungsstark. 4. Aufgrund der einfachen Installation des Motorstartmoduls sind keine besonders komplizierten Operationen erforderlich. 5. Ausgestattet mit praktischer Anwendbarkeit kann die hochwertige Motorstartplatine ihre hohe Leistung über einen langen Zeitraum aufrechterhalten.
Artikeltyp: Motorstartplatine
Typ: Modul / Modul + Kühlkörper (optional)

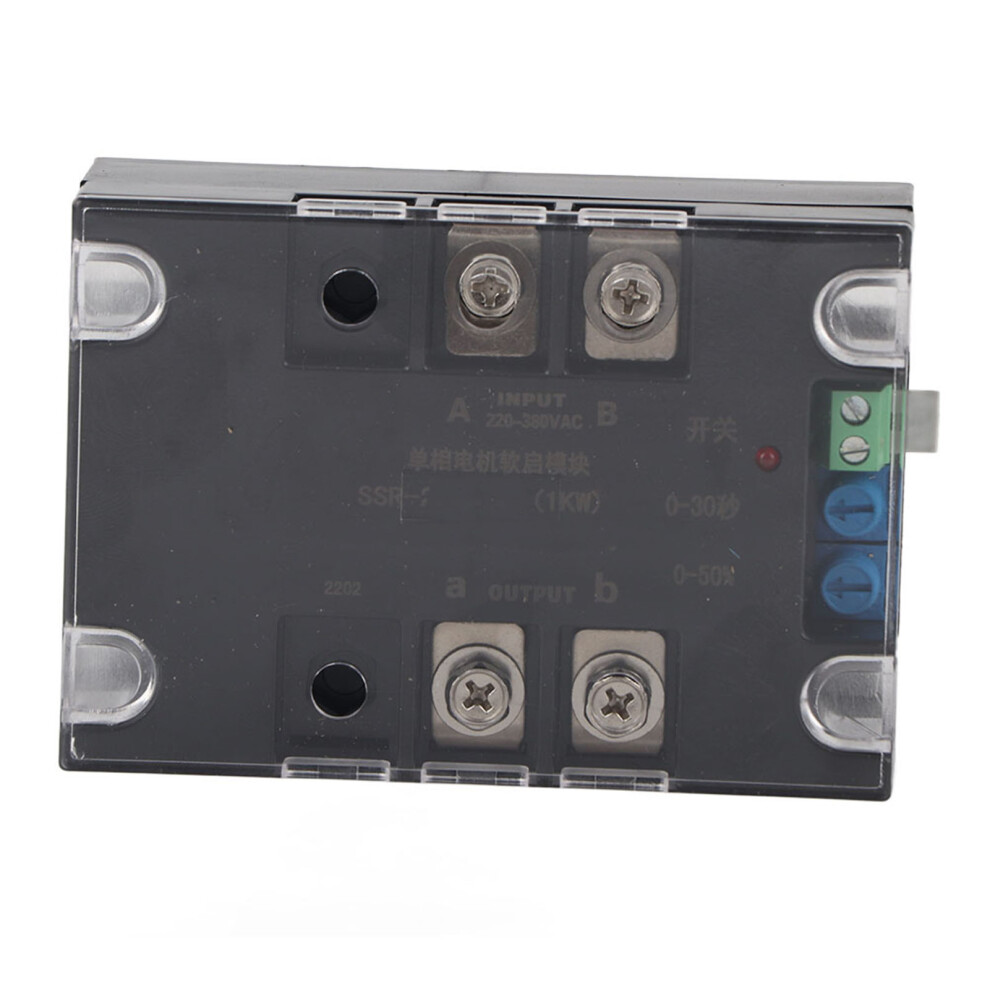

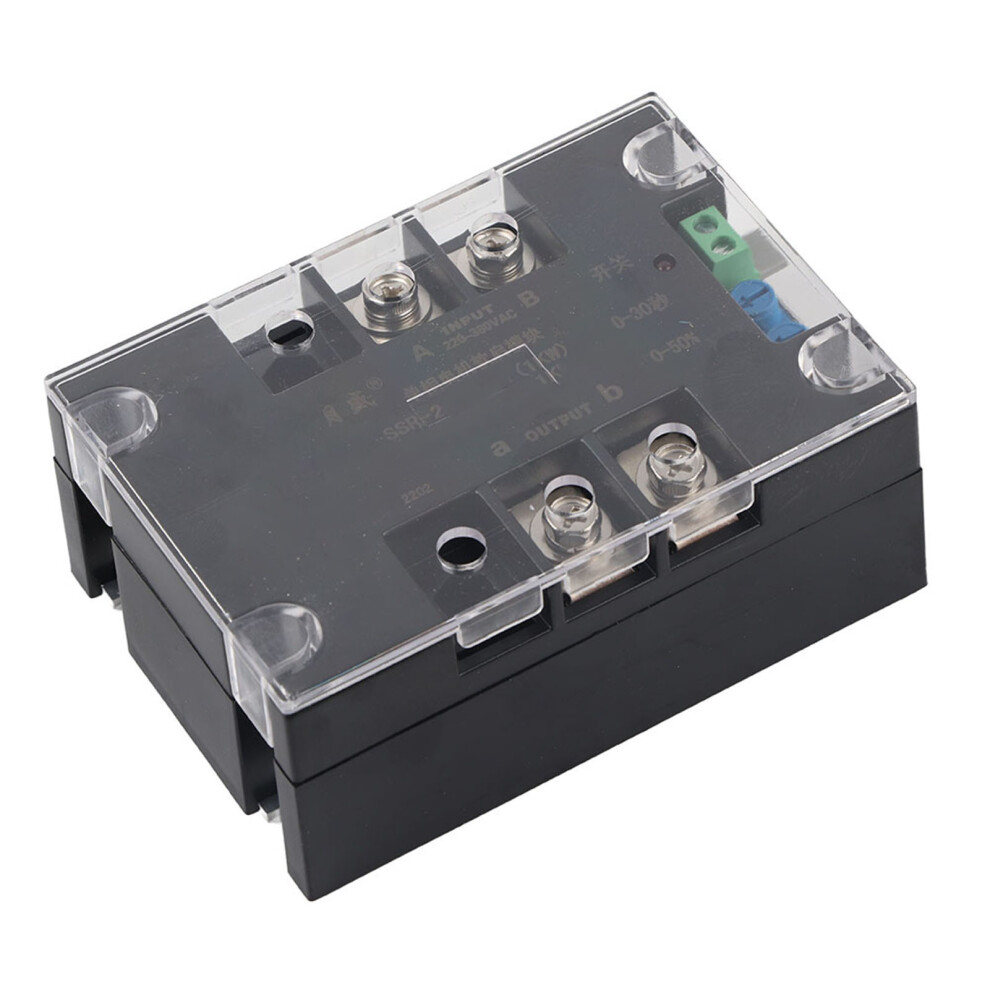

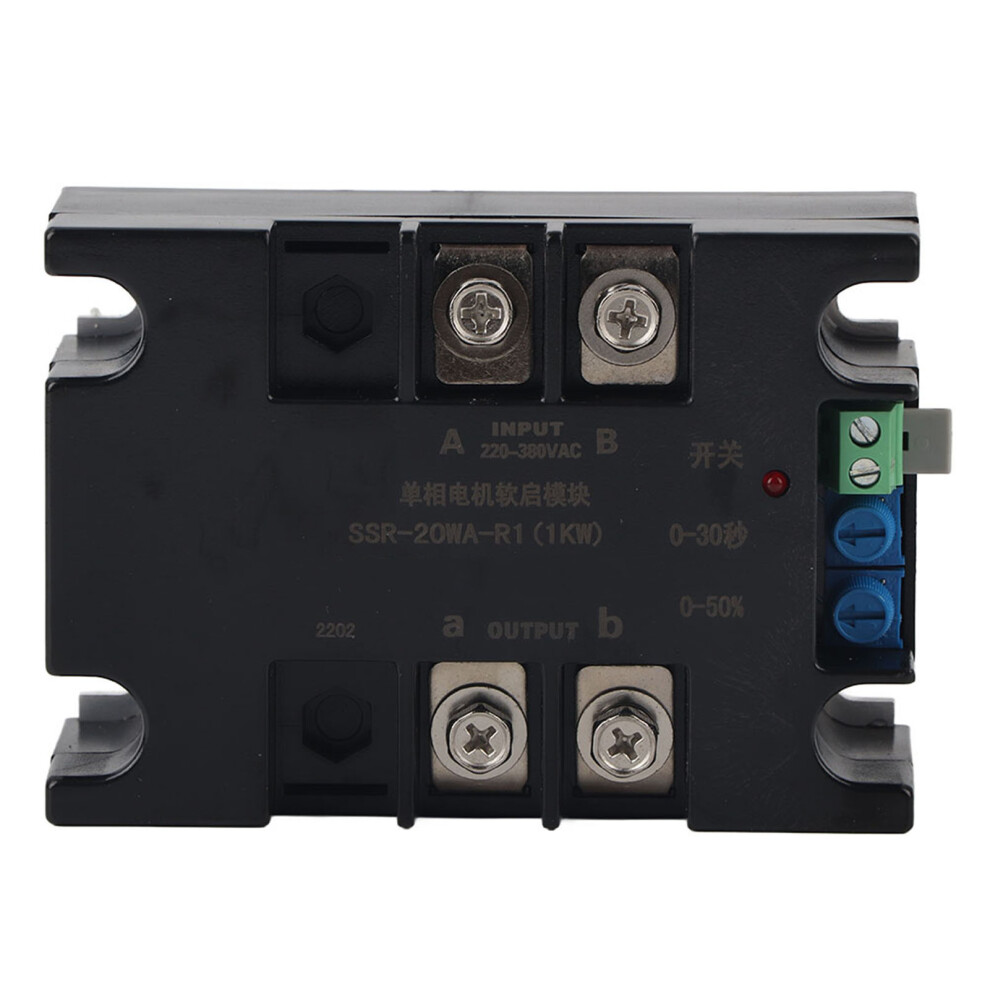

Modell: SSR-20WA-R1 (1 kW) (mit Weichstart, ohne Weichstopp)
Spannungskompatibilität: Einphasig 220 V AC, Zweiphasig 380 V AC, Frequenz: 50-60 Hz
Weichstartzeit: Einstellbar von 0-30 Sekunden (die Weichstartzeit bezieht sich auf den gesamten Prozess von 0-220 V bzw. 0-380 V)
Startspannung: Einstellbar von 0-50 % der Nennspannung (220-380 V)
Zwei Verwendungsmöglichkeiten:
1. Beim Schließen des Schalters wird die Hauptstromversorgung aktiviert und der Weichstart beginnt.
2. Steuerung über den Schalter: Start durch Schließen des Weichstarts, Stopp durch Öffnen.
Wenn der Startpotentiometer auf die Hälfte eingestellt ist, beträgt die Startspannung 200 V.
Die maximale Zeit des Weichstartpotentiometers beträgt 30 Sekunden, was dem vollen Bereich von 380 V entspricht.
Beispiel: Bei vollständiger Einstellung auf Minimum: Anfangsspannung 0 V, Weichstartzeit 0 Sekunden (0 Sekunden wird nicht empfohlen).
Stromversorgung 220 V: Bei vollständiger Einstellung auf die Hälfte beträgt die Anfangsspannung 55 V, die Weichstartzeit ca. 22 Sekunden.
Stromversorgung 380 V: Bei vollständiger Einstellung auf die Hälfte beträgt die Anfangsspannung 95 V, die Weichstartzeit ca. 22 Sekunden.
Stromversorgung 220 V: Bei vollständiger Einstellung auf Maximum beträgt die Anfangsspannung 110 V, die Zeit bis 220 V beträgt 15 Sekunden.
Stromversorgung 380 V: Bei vollständiger Einstellung auf Maximum beträgt die Anfangsspannung 190 V, die Zeit bis 380 V beträgt 15 Sekunden.
Abmessungen 1: Ca. 92 mm / 3,6 Zoll
Ca. 74 mm / 2,9 Zoll
Ca. 47 mm / 1,9 Zoll
Ca. 104 mm / 4,1 Zoll
Ca. 35 mm / 1,4 Zoll
Ca. 43 mm / 1,7 Zoll
Abmessungen 2: Ca. 125 mm / 4,9 Zoll
Ca. 80 mm / 3,1 Zoll
Ca. 110 mm / 4,3 Zoll
Ca. 28 mm / 1,1 Zoll
Ca. 100 mm / 3,9 Zoll
1 x Gesamt (Modul + Kühlkörper)
