Multifunktions-LCD-ESR-Messgerät Transistor Kondensator Induktor Tester

Multifunktions-LCD-ESR-Messgerät Transistor Kondensator Induktor Tester Beschreibung

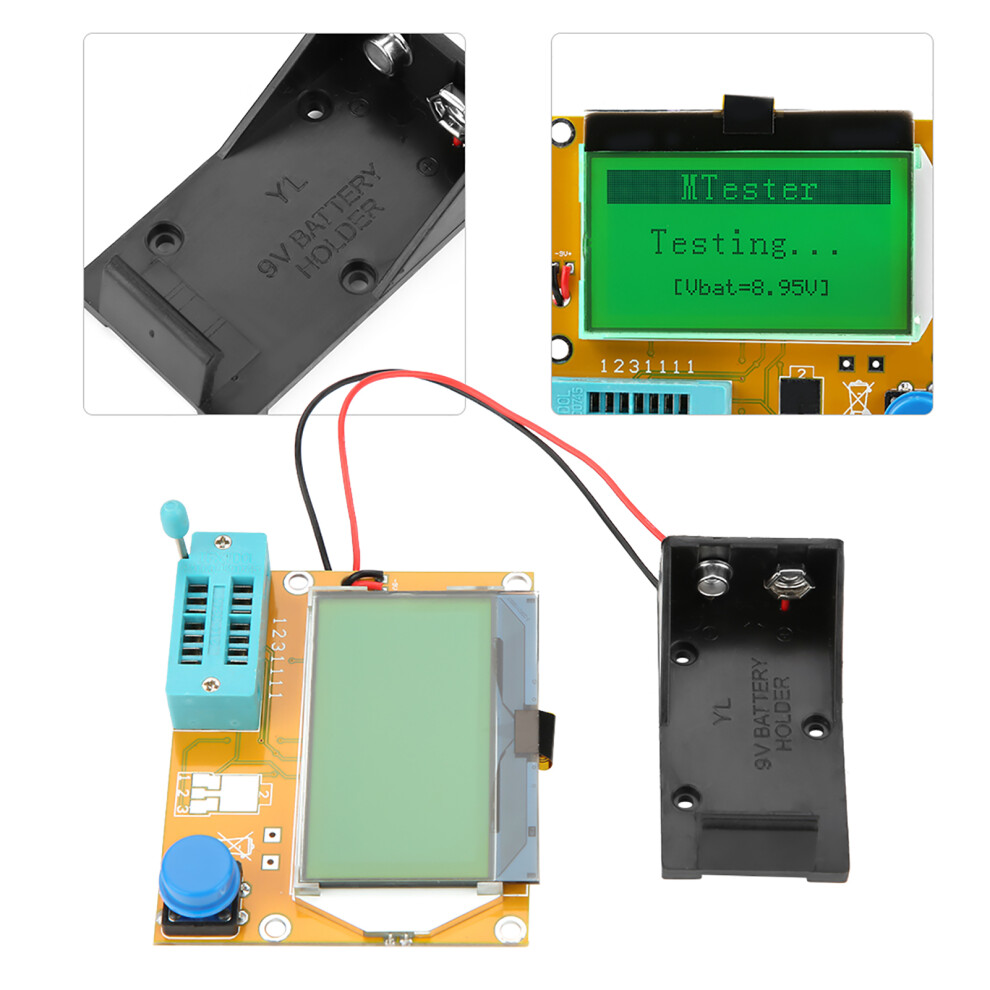

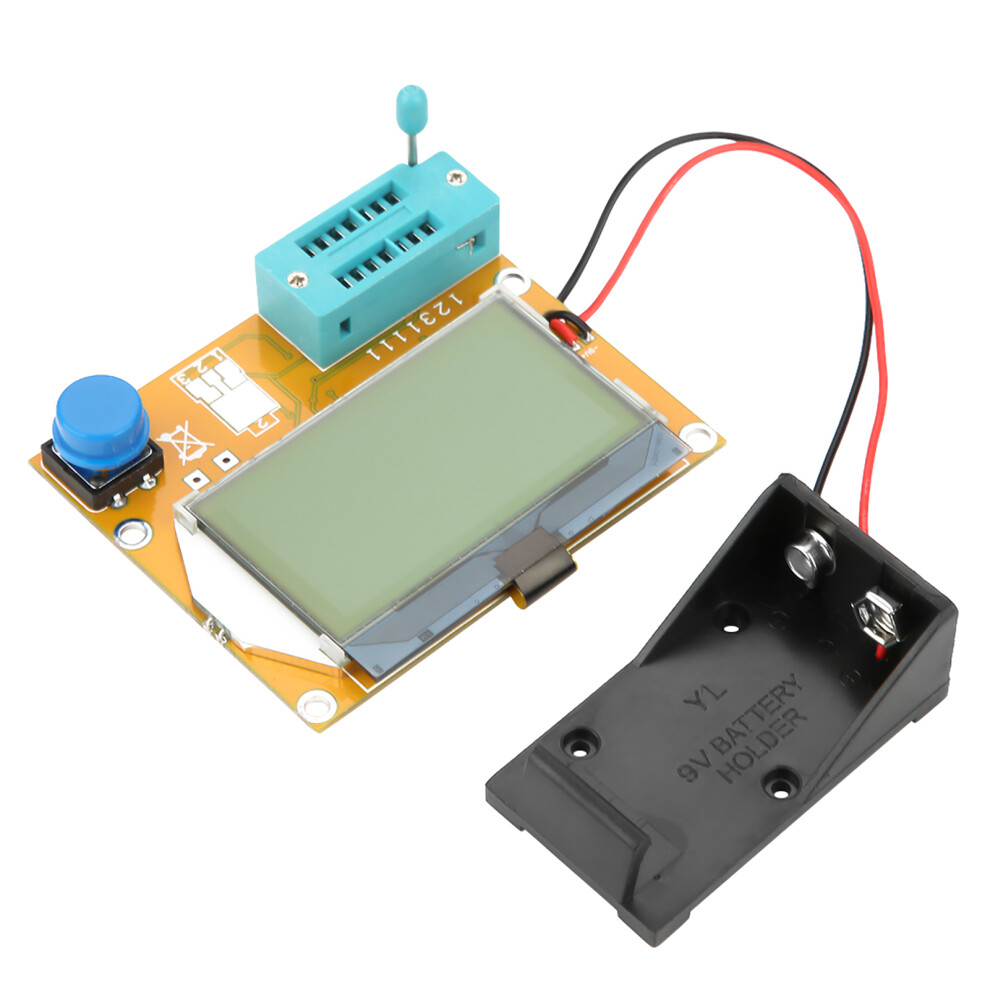

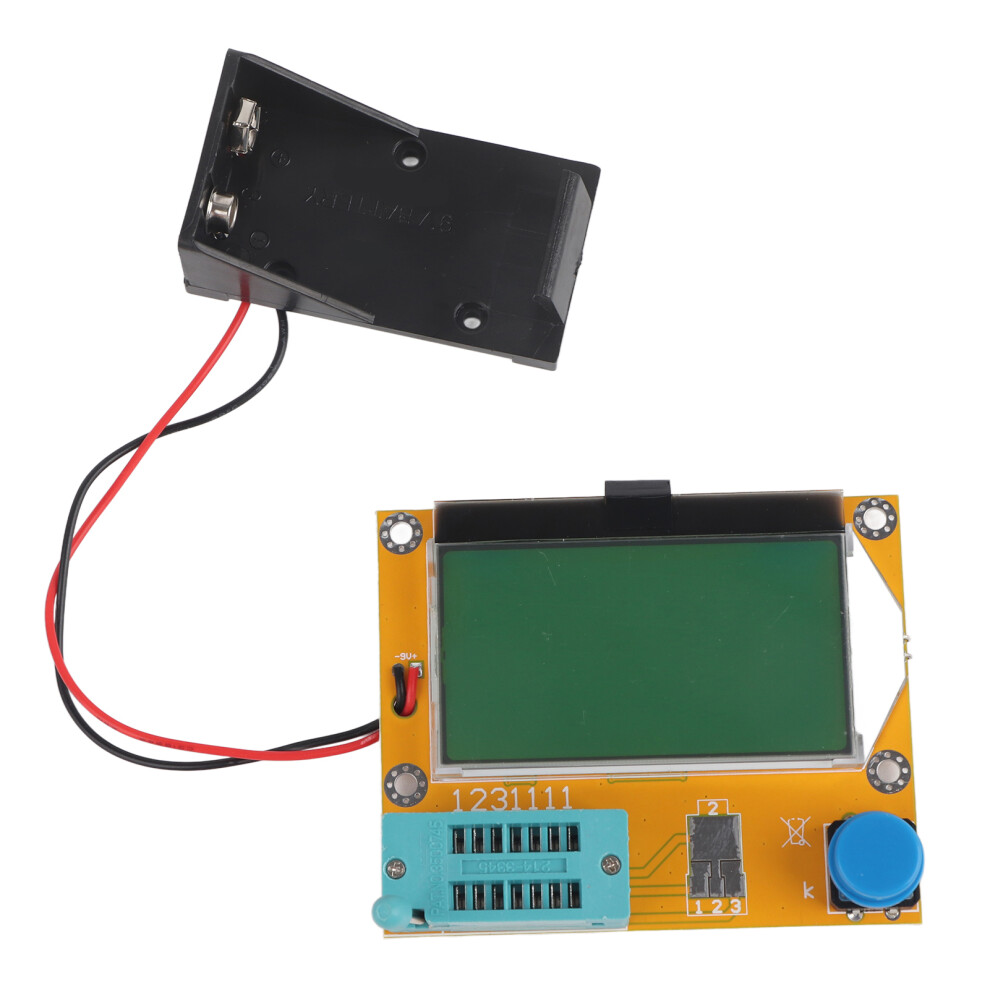

LCD Grafik-Transistor-Induktor-Kondensator-ESR-Messgerät Multifunktionaler Tester Dieser grafische Multifunktions-Tester besteht aus Widerstand + Kapazität + Diode + Induktor + Transistor + MOSFET. Das Gerät verfügt über ein 12864 LCD-Display mit Hintergrundbeleuchtung, die Farbe ist in der Regel Gelb-Grün. Die Stromversorgung erfolgt durch eine 9V Blockbatterie. Für längeren Betrieb kann auch eine 8,4V Lithium-Batterie (zwei in Serie) verwendet werden. Funktionen: * Automatische Erkennung von NPN- und PNP-Transistoren, N-Kanal- und P-Kanal-MOSFETs, Dioden (einschließlich Doppeldioden), Thyristoren, Widerständen, Kondensatoren und anderen Komponenten. * Automatisches Testen der Pinbelegung der Bauteile und Anzeige auf dem LCD. * Anzeige auf einem 12864 LCD mit 128x64 Zeichen. * Höhere Testgeschwindigkeit, effektives Testen von Bauteilen in nur 2 Sekunden (außer bei großen Kondensatoren, die längere Messzeiten benötigen, bis zu mehreren Minuten sind normal). * Ein-Knopf-Bedienung: Einschalten und Test starten, mit einem einzigen Knopfdruck alles erledigt. * Stromsparmodus: Abschalten des Geräts bei Nichtgebrauch, Stromverbrauch unter 20 nA. * Automatisches Abschalten schützt vor unnötigem Energieverbrauch, spart Batterielebensdauer und verlängert die Betriebszeit. Besonderheiten: 1. Verwendung eines ATmega8- oder ATmega168-Mikrocontrollers. 2. 2x16 Zeichen LCD-Anzeige für Ergebnisse. 3. Ein-Knopf-Bedienung mit automatischer Abschaltung. 4. Geringer Stromverbrauch: nur 20nA im ausgeschalteten Zustand, unterstützt Batteriebetrieb. 5. Günstige Version ohne Kristal, automatische Abschaltung. Die Version 1.05k nutzt den Sleep-Modus des ATmega168 zum Energie sparen. 6. Automatische Erkennung bipolarer Transistoren (PNP/NPN), N-Kanal- und P-Kanal-MOSFETs, JFETs, Dioden, Doppeldioden und Thyristoren. 7. Automatische Pin-Layout-Erkennung. 8. Schutz und Testfunktion für Bipolartransistoren, Dioden und MOSFETs. 9. Messung und Anzeige des Widerstandswerts inklusive Symbol, mit bis zu vier Stellen höchster Ziffern und der Einheit. Kann auch Potentiometer messen, allerdings bei voller Ausschlagstellung ist keine Unterscheidung zwischen Mittelstellung und Enden möglich. 10. Widerstandsmessung: Genauigkeit 0,1 Ohm, bis zu 50 MΩ. 11. Kapazitätsprüfung: Messbereich von 25 pF (bei 8 MHz Takt, 1 MHz, 50 pF) bis 100 mF, Anzeige mit höchsten vier Ziffern und Einheit, Auflösung bis 1 pF (@ 8 MHz Takt). 12. ESR-Messung: Für Kondensatoren bis 2 μF, Auflösung 0,01 Ohm, Anzeige zweistellig, erfordert mindestens 16K Flash im ATmega (ATmega168). 13. Bei mehr als drei getesteten Dioden wird die Anzahl angezeigt, zusammen mit Fehlermeldungen. 14. Die Kapazitätsmessung bei Dioden: Das Messgerät erkennt den Gegenspannungswert. Ebenso können bipolar Transistoren durch Anschluss von Basis und Kollektor bzw. Emitter gemessen werden. 15. Die Messung erfolgt immer in nur einer Brückenschaltung. 16. Kleine Kondensatoren unter 25 pF werden meist nicht erkannt, es sei denn, es ist eine Paralleldiode oder mindestens ein 25 pF Shunt-Kondensator vorhanden, der entsprechend subtrahiert werden muss. 17. Induktivitätsmessung: Widerstand unter 2100 Ohm, mit mindestens 16K Flash im ATmega. Messbereich über 20H (0,01 mH) mit geringerer Genauigkeit, nur das verbundenen Element wird angezeigt. 18. Messdauer: ca. 2 Sekunden, bei Kapazität und Induktivität längere Messzeit. 19. Die Software unterstützt automatische Abschaltung nach einer vordefinierten Anzahl an Messungen. 20. Bei kurzen Sperrströmen kann das Gerät auch SCR- und Bistabil- Thyristoren erkennen, jedoch nur bis zu einem Trigger-Strom von etwa 6 mA. Hochstrom-Semiconductors (z. B. bestimmte Triacs) sind ggf. nicht erfassbar. Technische Daten: Gewicht: ca. 51 g / 1,8 oz Lieferumfang: 1 x ESR-Meter Hinweis: Bitte beachten Sie, dass bei diesem Produkt unterschiedliche Versionen (neu und alt) zufällig versendet werden. Stellen Sie vor der Bestellung sicher, dass Sie mit diesem Zufallsprinzip einverstanden sind.
