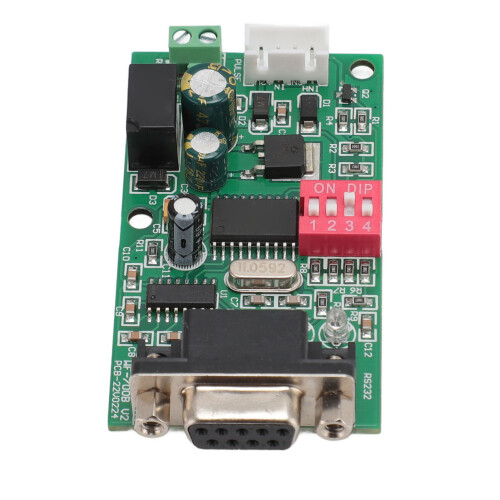

Münzmodul 261 Impulse RS232 9600 Baud PBC-Platine

Münzmodul 261 Impulse RS232 9600 Baud PBC-Platine Beschreibung

1. Vielseitige Kompatibilität: Geeignet für verschiedene Arten von Münzacceptoren, Scheinacceptoren und Impuls-Münzacceptoren zur Verbindung mit einem Computer; dieses Modul kann sich Ihren Anforderungen anpassen. 2. Datenaufzeichnung: Das Modul kann bis zu 261 Impulsdaten speichern. Jeder Impulseingang erzeugt ein einzelnes Datenelement. Diese große Speicherkapazität ermöglicht eine umfassende Datensammlung. 3. Deaktivierungsfunktion: Kann den Münzacceptor deaktivieren, wenn der Host beschäftigt ist oder andere Fehlfunktionen auftreten, bis der Host den Betrieb wieder aufnimmt, um Stabilität und Zuverlässigkeit zu gewährleisten. 4. Kommunikationsschnittstelle: Ausgestattet mit einem RS232-Schnittstellenmodul für eine einfache Verbindung zwischen Münzacceptor und PC-Host, was die Verwaltung von Aufzeichnungen und Einstellungen erleichtert. 5. Sperrzeitgeber: Verfügt über eine Sperrzeitgeber-Option, um zu verhindern, dass der Münzacceptor arbeitet, wenn innerhalb einer festgelegten Zeit keine Antwort empfangen wird, um sicherzustellen, dass Daten nicht verloren gehen.
Artikeltyp: Münzacceptor-Modul
Material: PBC
Baudrate: 9600
Betriebsmodus: Halbduplex
Kommunikationszeichenformat: 1 Startbit, 1 Stoppbit, 8 Datenbits (Bit 0 wird zuerst gesendet (LSB))
Sperrzeitgeber:
Innerhalb eines bestimmten Zeitraums, wenn der WF-700B keine Antwort auf eine Anfrage erhält, sperrt er den Münzacceptor gemäß der Einstellung durch den Hardware-DIP-Schalter. Die Sperrzeit kann über den DIP-Schalter auf 1 Sekunde, 10 Sekunden, 20 Sekunden oder keine Sperrung eingestellt werden.
Datenstapel, Parallelmodus: Der WF-700B verfügt über einen seriellen Datenstapel, der aus einer FIFO-Methode besteht. Im Falle eines Kommunikationsverlusts mit dem Host werden die Münzdaten vorübergehend im Datenstapel des WF-700B gespeichert. Wenn der Datenstapel voll ist, deaktiviert der WF-700B automatisch den Münzacceptor, um Datenverlust zu verhindern.
Der serielle Datenstapel des WF-700B ist ein Münzdaten-Impulszähler, der bis zu 261 Impulsdaten speichern kann. Jeder Impulseingang erzeugt ein einzelnes Datenelement.
Beschreibung:

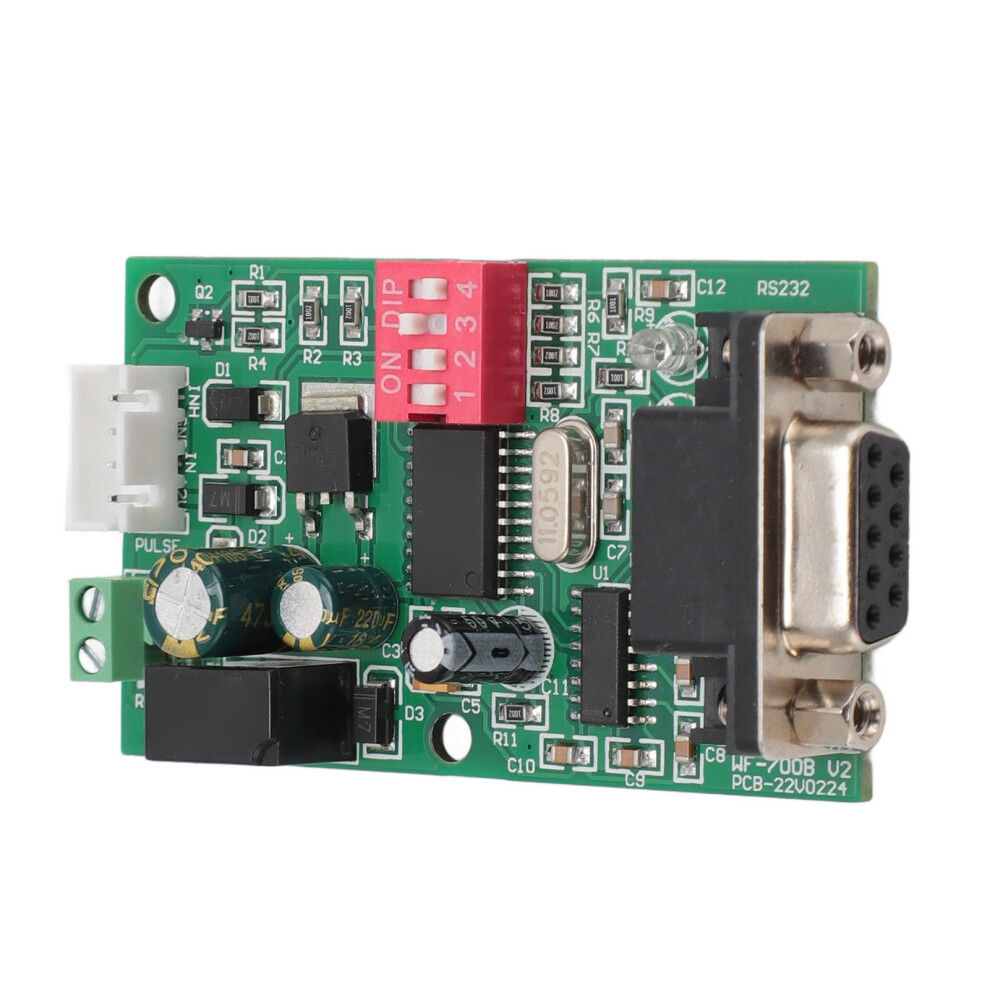

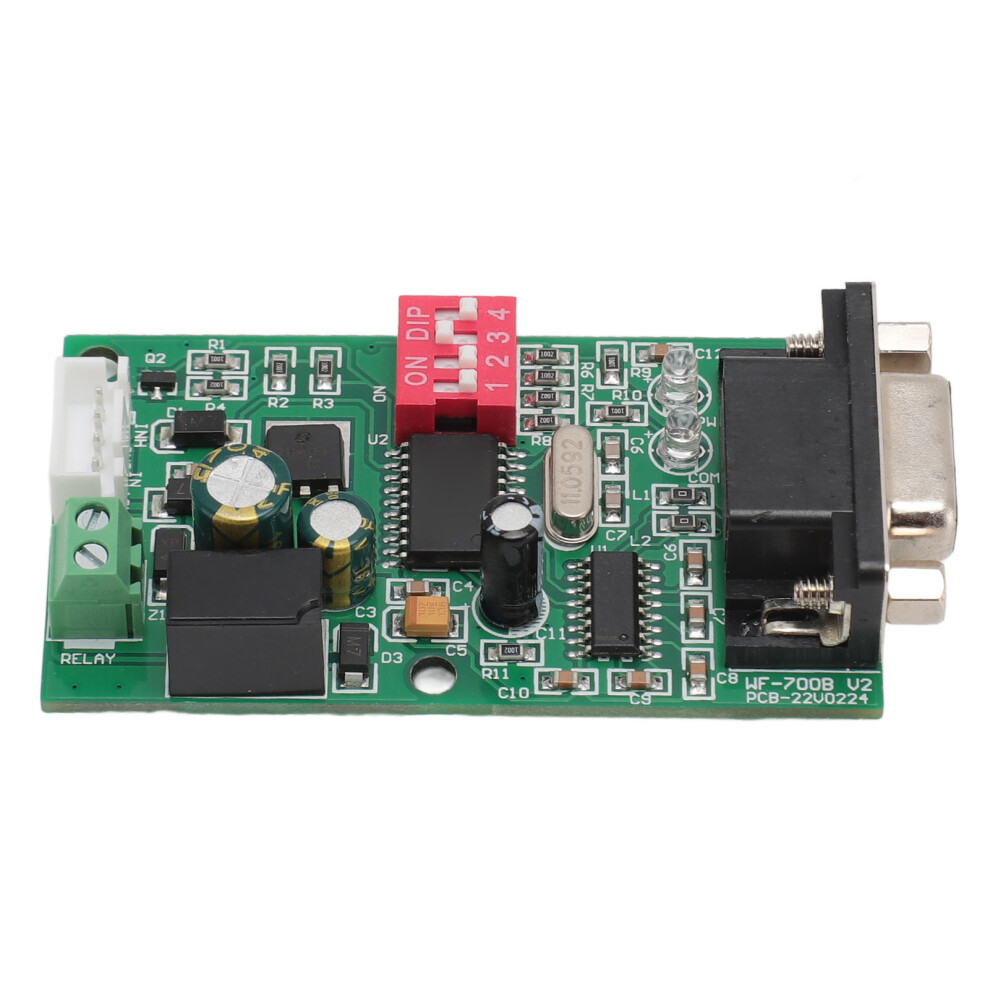

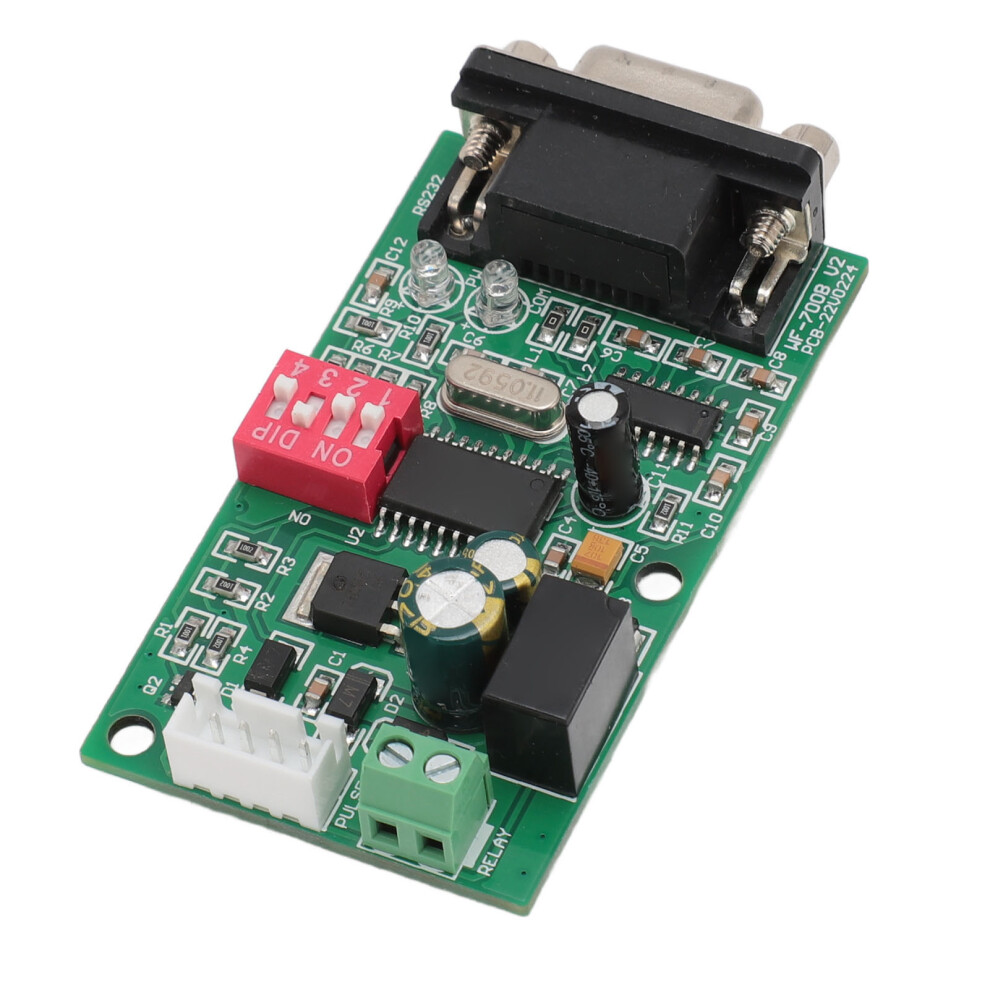

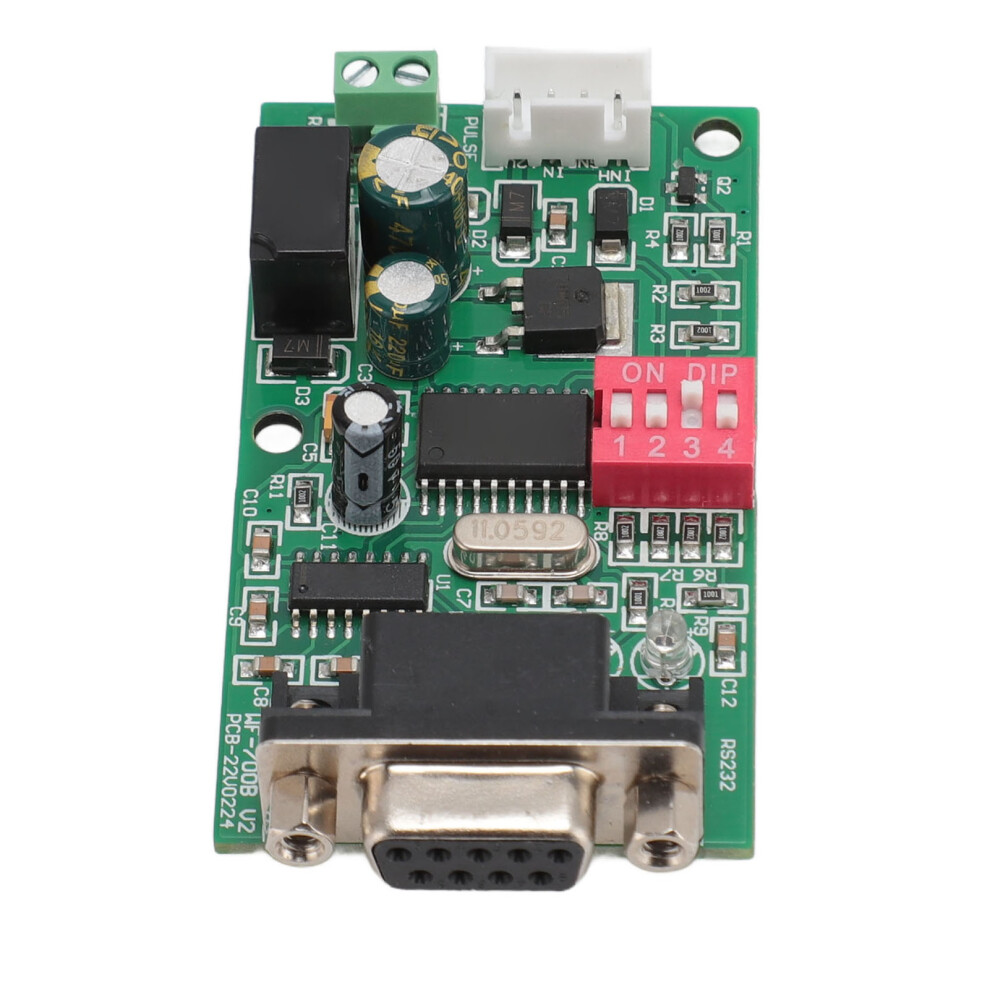

1. Die WF-700B-Schnittstellenplatine verbindet den Münzacceptor und den seriellen Kommunikationsport des PC-Hosts über das integrierte RS232-Schnittstellenmodul. Mit dem WF-700B können Terminal-Entwickler Münzsteuergeräte einfach entwickeln, ohne sich um die Steuerleistung und Schnittstelle verschiedener Münzacceptoren kümmern zu müssen. Der WF-700B ist eine verbesserte Version des WF-700 und kann relevante Arbeitsparameter einfach über einen vierstelligen DIP-Schalter einstellen.
2. Der WF-700B arbeitet als Slave-Gerät im System und kann jederzeit auf Anfragen des Host-Geräts reagieren.
3. Der WF-700B verfügt über eine "Sperr"-Zeitgeber-Funktion, die den Münzacceptor deaktivieren kann, falls der Host nicht mit der Arbeitsfrequenz interagiert oder mit Beschäftigung oder anderen unerwarteten Fehlern konfrontiert ist, bis der Host die Arbeit wieder aufnimmt.

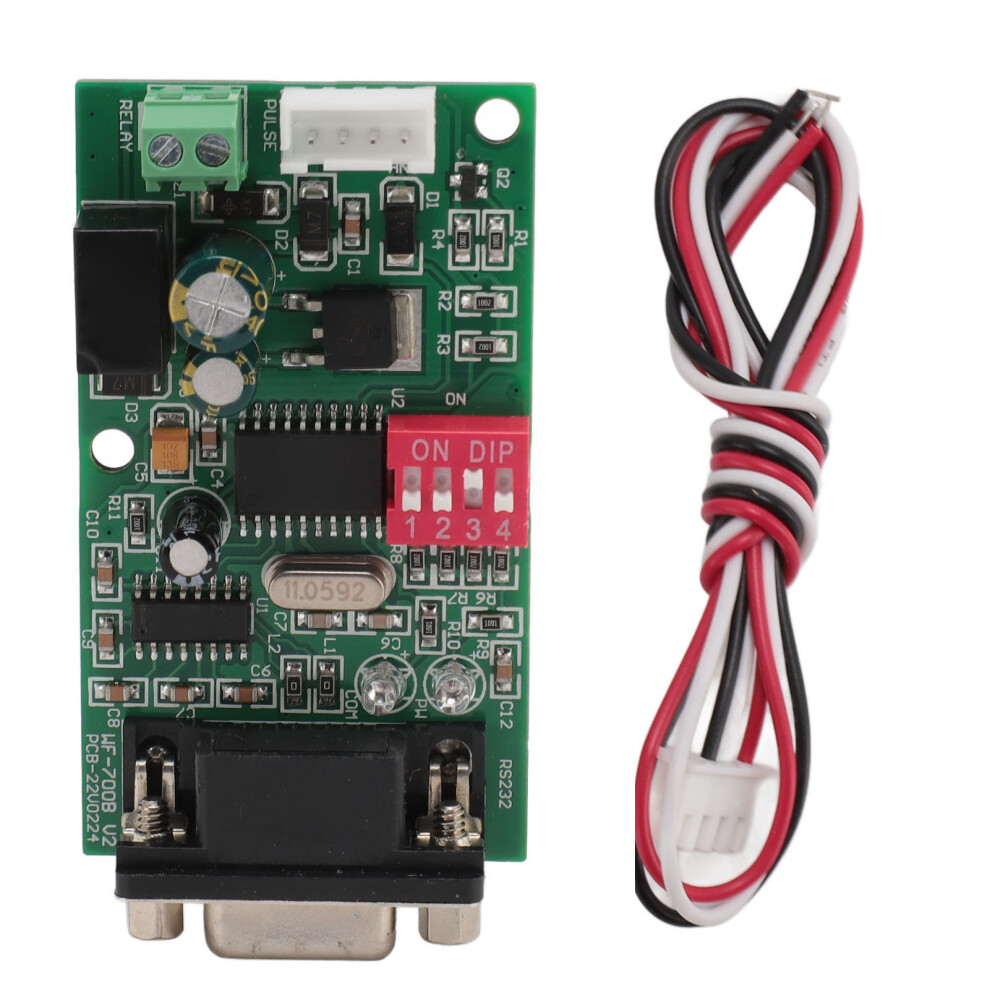

1 x Hauptplatine
1 x 4-adriger Impulsdraht
