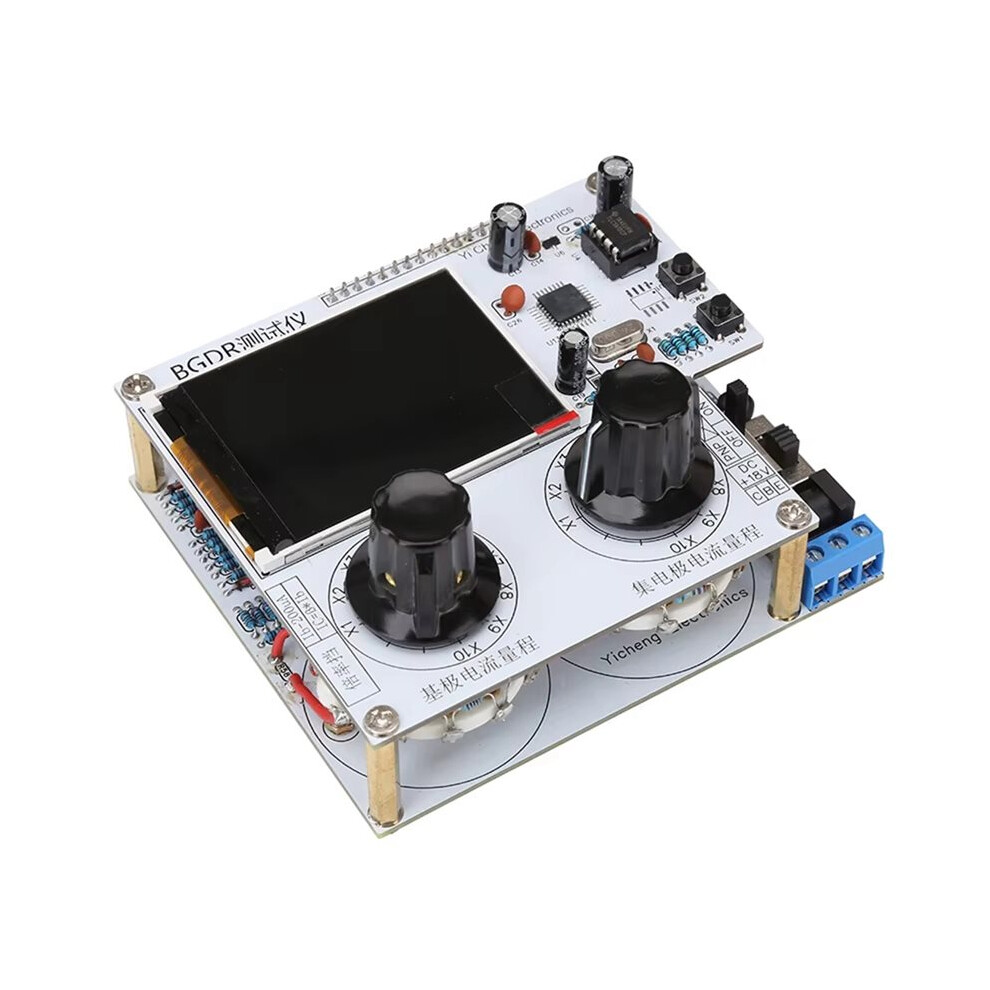

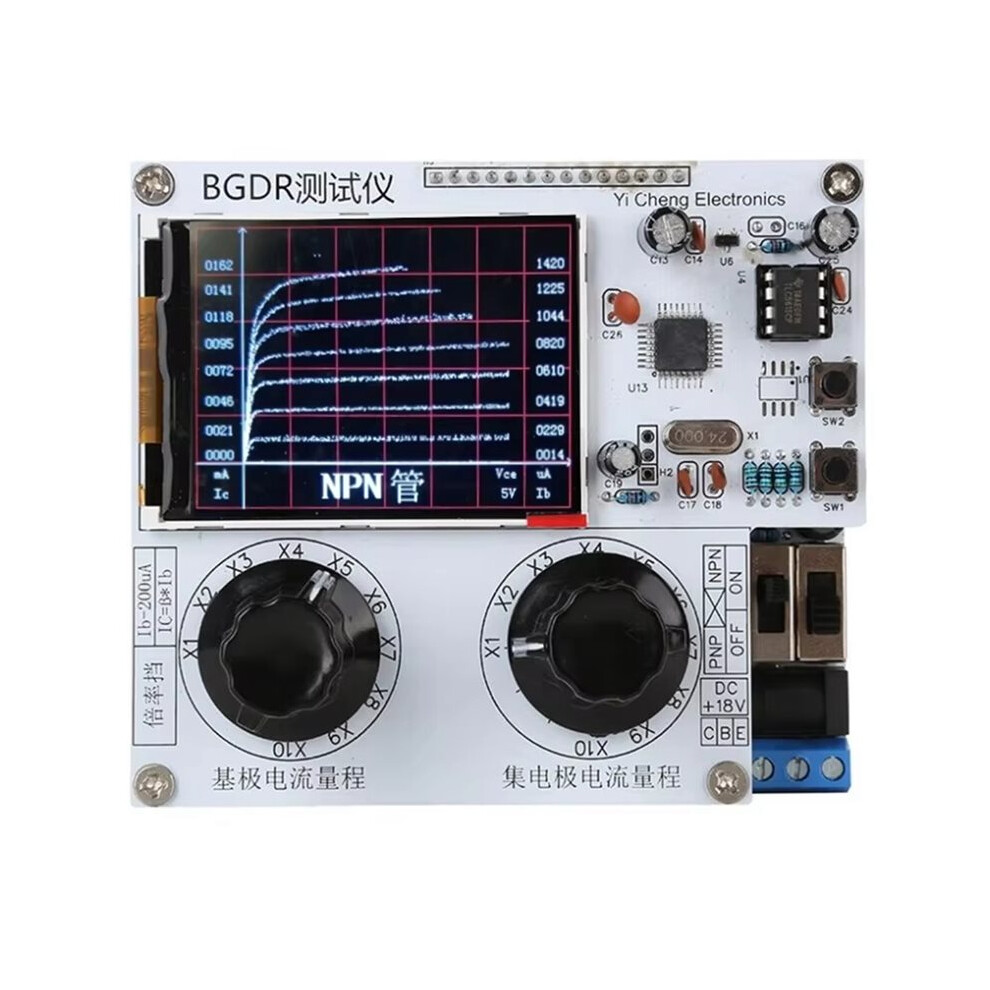

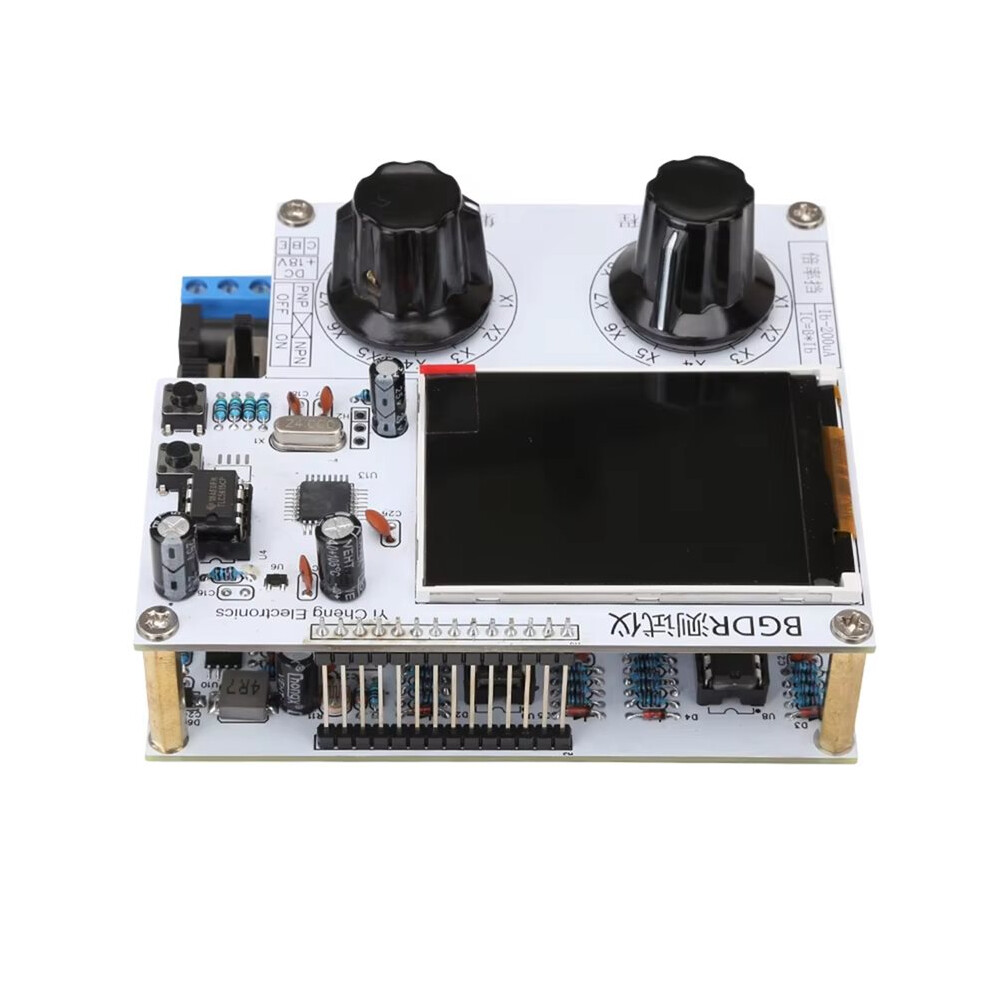

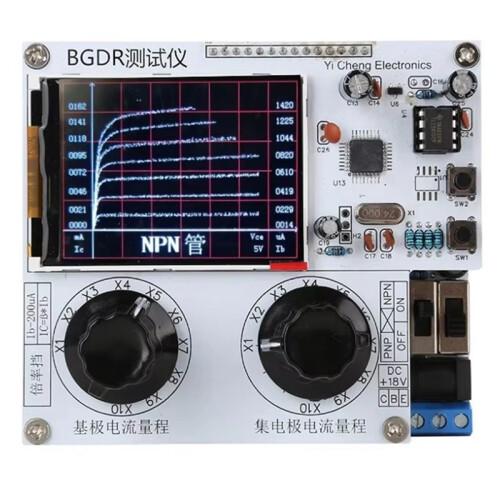

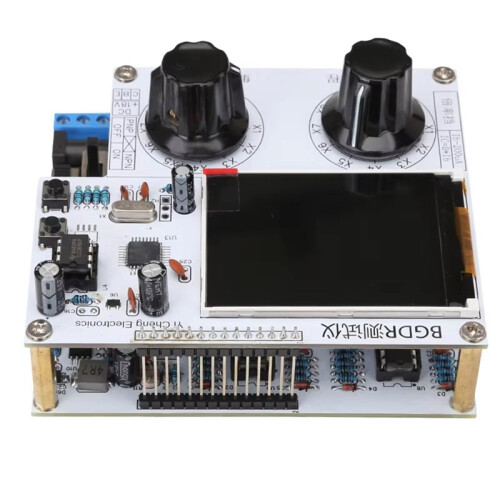

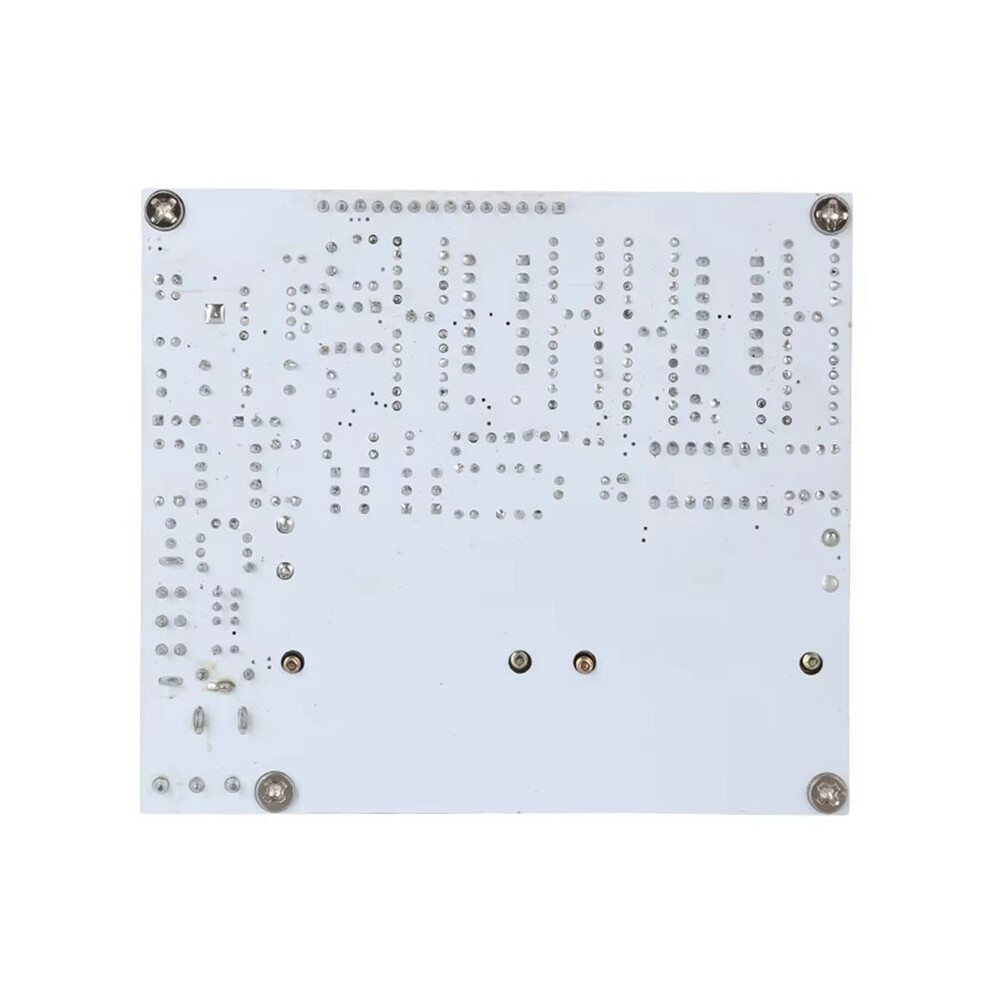

Neues Transistor-Abbildungsinstrument Kennlinienprüfgerät Kollektorstrom 150 MA Max

Neues Transistor-Abbildungsinstrument Kennlinienprüfgerät Kollektorstrom 150 MA Max Beschreibung

1. Arbeitsstromversorgung +18 V 1 A. Die Ausgangskennlinie kann ermittelt werden, indem die Daten basierend auf der Kurvenposition gelesen und durch den Bereichsmultiplikator geteilt werden, um den tatsächlichen Stromwert zu erhalten. Der tatsächliche Stromwert kann ermittelt werden, indem die Eingangskennlinie durch den Basisstrombereichsmultiplikator basierend auf den Daten der vertikalen Achse geteilt wird.
2. Die Betriebsspannung des Hauptbedienfelds innerhalb der Platine beträgt +5 V, die Betriebsspannung des LCD-Bildschirms beträgt 3,3 V, die Betriebsspannung der LCD-Hintergrundbeleuchtungsplatine beträgt +5,8 V und die Betriebsspannung anderer Chips beträgt +/-9 V
3. Messung der Kollektorbetriebsspannung für NPN-Transistoren +9 V und PNP-Transistoren -9 V anhand der Kennlinie eines Quarztransistors; Voltampere-Kennlinie einer Quarzdiode. Die Arbeitsspannung für die Sext-Kennlinie beträgt +9 V, und die Arbeitsspannung zur Messung der Voltampere-Kennlinie des Widerstands beträgt +9 V.
4. Maximaler Strom der Wellenbasisklasse: 200 µA/Schritt, Bereich 10-fach, d. h. 200 µA/Gang, 100 µA/Gang, 66,7 µA/Gang, 50 µA/Gang, 40 µA/Gang, 33,3 µA/Gang, 28,5 µA/Gang, 25 µA/Gang, 22,2 µA/Gang, 20 µA/Gang. Messen Sie die Spannung auf der horizontalen Achse der Schnittstelle bei 0,91 V pro Raster, insgesamt 5,5 Raster. Bestätigen Sie die Spannung anhand der Position auf der horizontalen Achse.
5. Der maximale Strom des Kollektors beträgt 150 mA, und der Bereich ist in 10 Vergrößerungen unterteilt. Die Abtastlinie der Ausgangskennlinie hat insgesamt 8 Stufen und kann in einem einzigen Vorgang angezeigt werden. Die Einzelabtastgeschwindigkeit beträgt 440 ms, die Gesamtabtastgeschwindigkeit 3200 ms.

Paneleinführung:
1. Stromeingangsanschluss: Buchse +18 V.
2. Hauptbildschirm: Lesen Sie die Parameter des Zähltransistors entsprechend der Opera
