Oszilloskop-Unterstützung: Sinuswelle,

Oszilloskop-Unterstützung: Sinuswelle, Beschreibung

Oszilloskop-Unterstützung: Sinuswelle, Dreieckwelle, Rechteckwelle, Signalausgang, Zeitbasis und Amplitude einstellbar, mit Speicherfunktion für 2500 Wellenformen

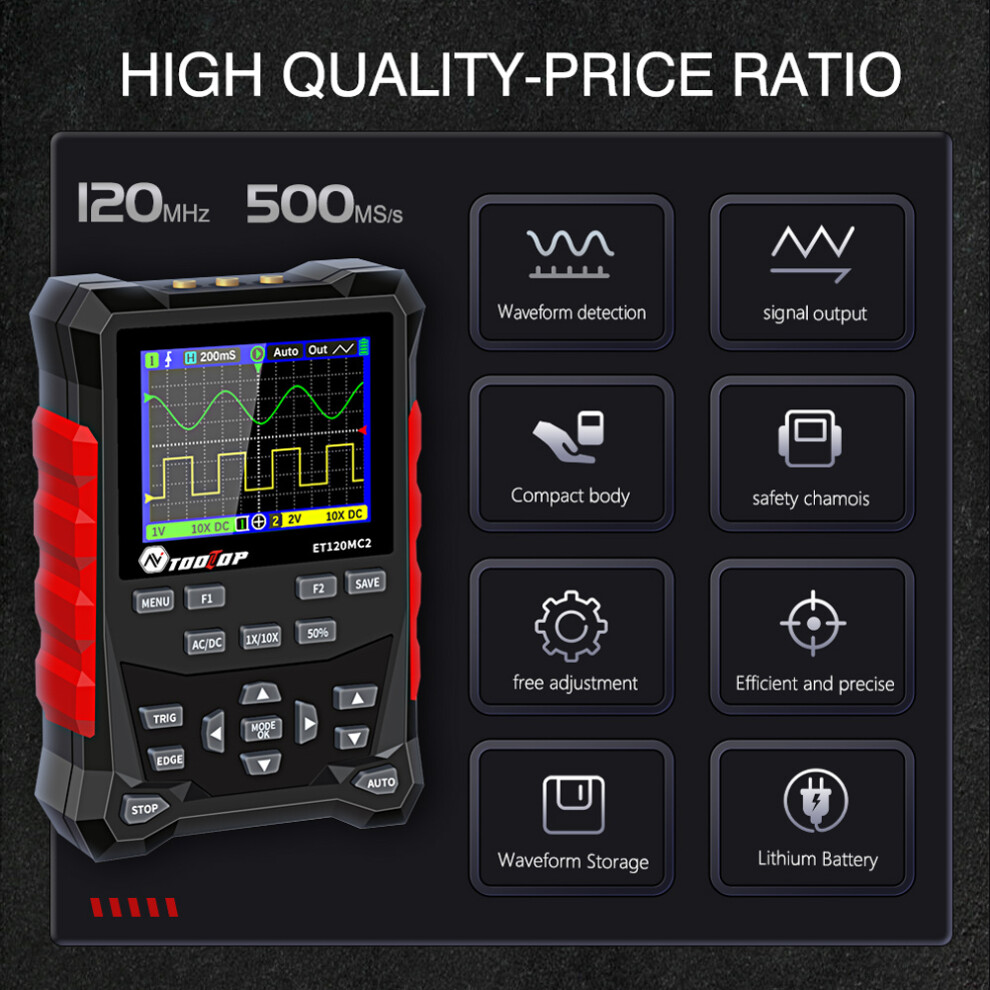

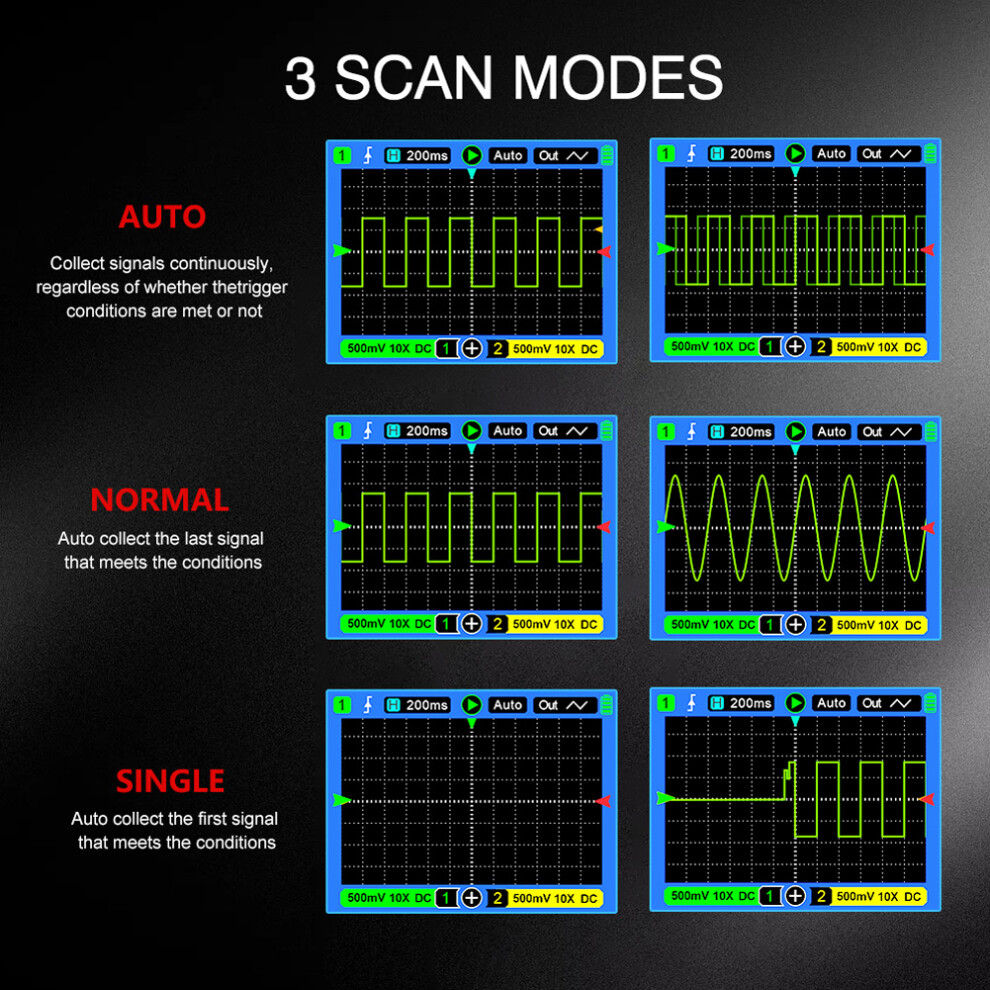

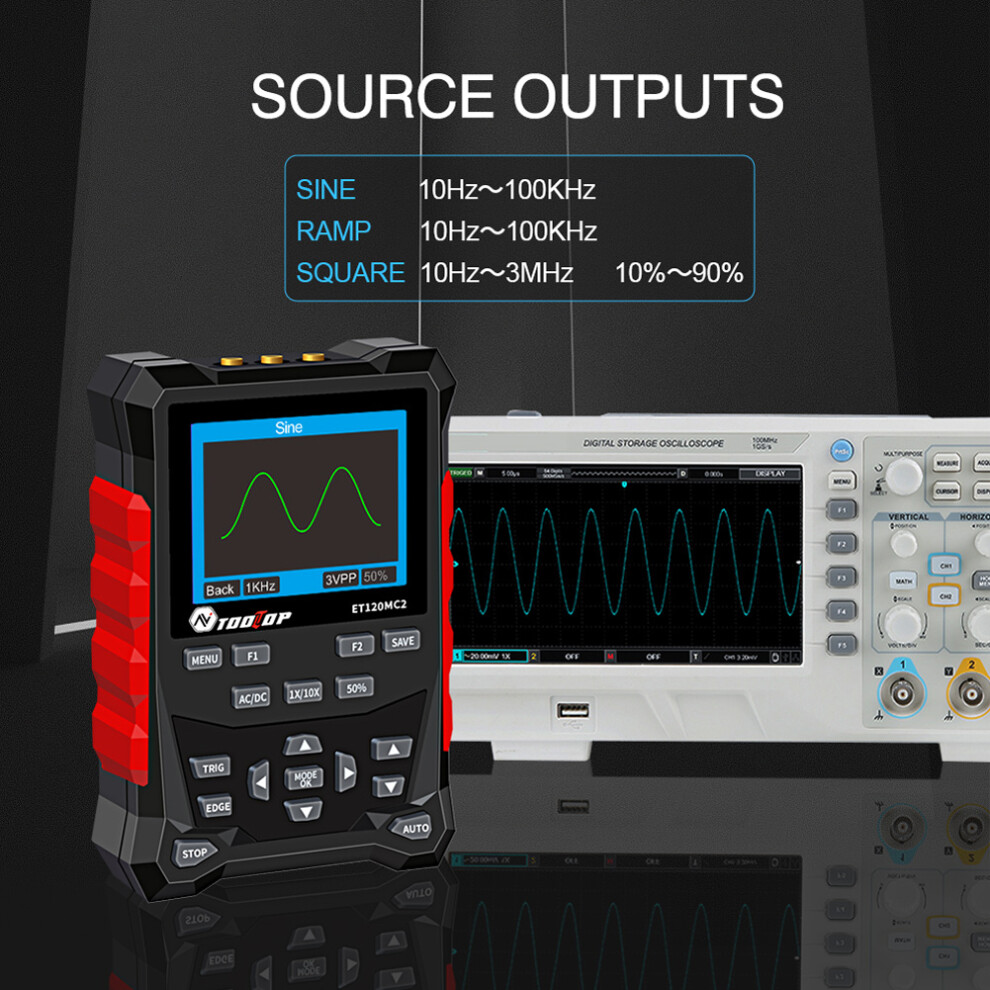

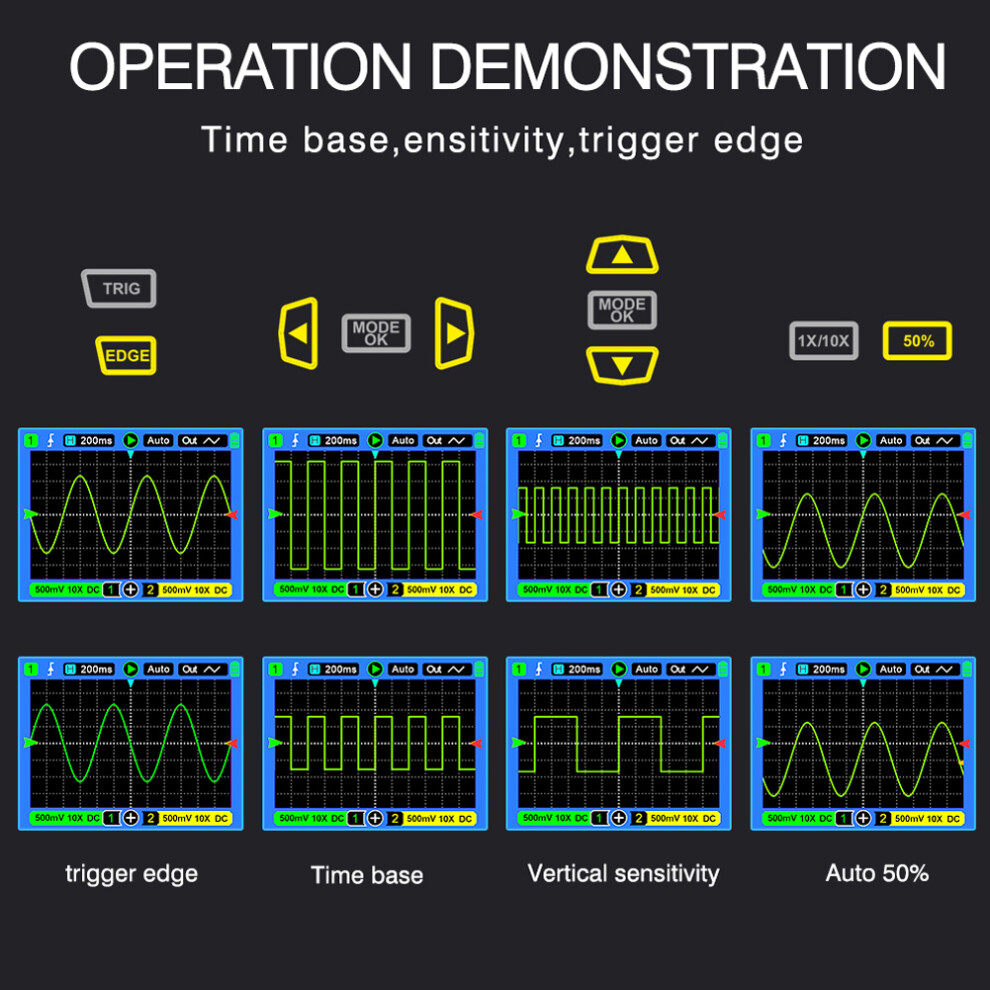

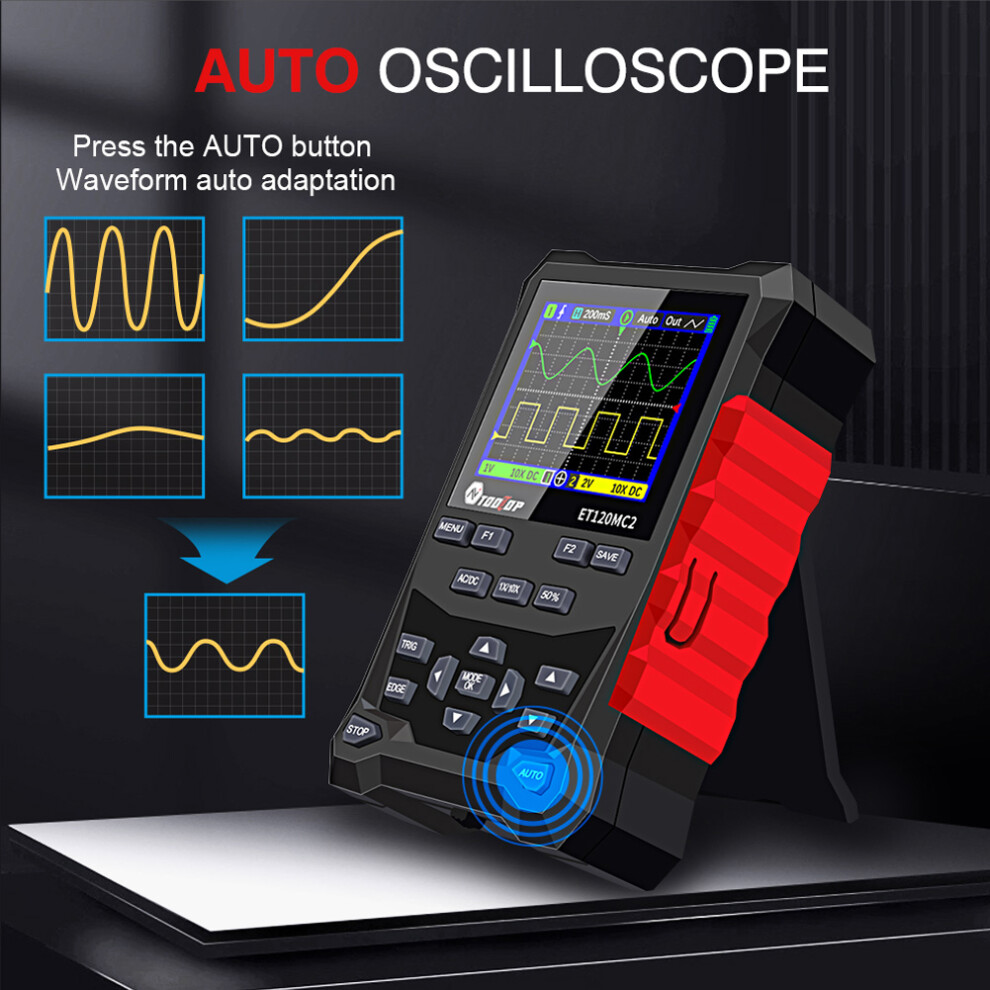

1. Das kompakte, leichte und tragbare Gehäusedesign ermöglicht einen einfachen Transport. Schützende Silikonbeschichtungen auf beiden Seiten des Instruments, rutschfest, sturz- und stoßfest, angenehmes Handgefühl. 2. 320 x 240 Farb-LCD, die Änderungen verschiedener Messparameter werden in Echtzeit erfasst und angezeigt, wodurch ein klares und prägnantes Datentrenddiagramm entsteht, das die Datenanalyse intuitiver und genauer macht. 3. Einkanalbandbreite von 120 MHz, Zweikanalbandbreite von 40 MHz, äquivalente Abtastrate von 500 MSps für eine genauere Signalerkennung. Mit drei Wellenform-Scanmodi (Auto, Normal, Einzeln). Die Wellenform-Ein-Knopf-AUTO passt sich automatisch an den Bildschirm an, ohne dass Parameter angepasst werden müssen. 4. Wellenformparameter wie Zeitbasis, vertikale Empfindlichkeit, Triggerflanken usw. können Sie selbst einstellen. Es unterstützt häufig verwendete Wellenformen wie Sinuswelle, Dreieckwelle und Rechteckwelle mit wählbaren Ausgangsamplituden, Frequenzen und Arbeitszyklen für die Rechteckwelle. Bietet hohe Flexibilität und Funktionalität für die Emulation verschiedener Signalumgebungen, die Bewertung von Systemreaktionen und die Verbesserung von Lehrdemonstrationen. 5. Maximal 2500 Wellenformen können gespeichert werden. Unterstützt werden Miniaturansichten, Wellenformlöschung und weitere Funktionen. Praktisch für sekundäre Wellenformanalyse und Datenverwaltung. 6. Der eingebaute Lithium-Akku ermöglicht zyklisches Aufladen und Verwenden mit langer Lebensdauer und spart Zeit und Energie. 7. Geeignet zum Testen und Debuggen elektronischer Schaltungen, zur Fehlersuche und Reparatur von Elektronik, Kommunikation, Computern usw.



Dieses vollfunktionale, äußerst praktische und kostengünstige Handoszilloskop wurde für Anwender in der Instandhaltung sowie in der Forschung und Entwicklung entwickelt. Einkanalbandbreite von 120 MHz, Zweikanalbandbreite von 40 MHz, äquivalente Abtastrate von 500 MSps. Drei Wellenform-Abtastmodi (Auto, Normal, Single) sind verfügbar. Die Ein-Tasten-Automatik passt sich automatisch an den Bildschirm an, ohne dass Parameter angepasst werden müssen. Es eignet sich für die Inspektion von Haushaltsgeräten, die Fahrzeugdiagnose, Forschung und Lehre, Produktentwicklung, Versorgungstests und andere Anwendungen. Funktionen: Das kompakte, leichte und tragbare Gehäusedesign erleichtert den Transport. Schützende Silikonbeschichtungen auf beiden Seiten des Geräts, rutschfest, sturz- und stoßfest, angenehmes Handgefühl. Das 320 x 240 Farb-LCD erfasst und zeigt Änderungen verschiedener Messparameter in Echtzeit an. Es entsteht ein übersichtliches und prägnantes Datentrenddiagramm, das die Datenanalyse intuitiver und präziser macht. Einkanalbandbreite von 120 MHz, Zweikanalbandbreite von 40 MHz, äquivalente Abtastrate von 500 MSps für eine präzisere Signalerkennung. Mit drei Wellenform-Scanmodi (Auto, Normal, Einzeln). Die Ein-Knopf-Automatik passt sich automatisch an den Bildschirm an, ohne dass Parameter angepasst werden müssen. Wellenformparameter wie Zeitbasis, vertikale Empfindlichkeit, Triggerflanken usw. können Sie selbst einstellen. Es unterstützt häufig verwendete Wellenformen wie Sinuswelle, Dreieckwelle und Rechteckwelle mit wählbaren Ausgangsamplituden, Frequenzen und Tastverhältnissen für die Rechteckwelle. Bietet hohe Flexibilität und Praktikabilität für die Emulation verschiedener Signalumgebungen, die Bewertung von Systemreaktionen und die Verbesserung von Lehrdemonstrationen. Maximal 2500 Wellenformen können gespeichert werden, unterstützt Miniaturansicht, Wellenformlöschung und andere Funktionen. Praktisch für die sekundäre Wellenformanalyse und Datenverwaltung. Der eingebaute Lithium-Akku ermöglicht zyklisches Aufladen und Verwenden mit langer Lebensdauer und hilft Ihnen, Zeit und Energie zu sparen. Geeignet zum Testen und Debuggen elektronischer Schaltungen, zur Fehlersuche und Reparatur von Elektronik, Kommunikation, Computern usw. Spezifikationen: Name: Oszilloskop Material: ABS + Silikon Typ: 1 Sonde, 2 Sonden (optional) Kanalanzahl: 2 Bildschirmgröße: 2,4-Zoll-Farbbildschirm Ein-Klick-Automatik: Unterstützt Bildschirmauflösung: 320 x 240 Anzeigetechnologie: TFT Speicher: 2500 Wellenformen Wellenform-Manager: Unterstützt Wellenformbandbreite: 120 MHz Spannungsgenauigkeit: 10 % Äquivalente maximale Abtastrate: 500 MSa/s Frequenzgenauigkeit: 1 % Messparameter: 12 Speichertiefe: 12,8 Div Eingangsimpedanz: 1 ΜΩ Standby-Zeit: ca. 4 Stunden Vertikale Empfindlichkeit: 50 mV - 100 V Helligkeit der Hintergrundbeleuchtung: Stufe 1 - 8 Zeitbasisbereiche: 6 ns - 50 s Ladespannung: 5 VDC/1 A/2 A Triggermodus: Auto/Normal/Einzeln Triggerflanken: Steigende/Fallende Flanken Maximale Prüfspannung: 1X: 80 Vpp; 10X: 800 Vpp Signalquellenausgänge: Sinus-/Dreieckwellen: 10 Hz bis 100 kHz Rechteckwellen: 10 Hz - 3 MHz Arbeitszyklus: 10 % - 90 % Ausgangsspannung: 0 - 3 Vpp Artikelgröße: 124 x 80 x 35 mm / 4,88 x 3,15 x 1,38 Zoll Verpackungsgröße: 190 x 140 x 47 mm / 7,48 x 5,51 x 1,85 Zoll Verpackungsgewicht: 400 g / 0,88 lb Packliste (1 Sonde): 1 x Oszilloskop 1 x Sonde 1 x Ladekabel 1 x Benutzerhandbuch 1 x Stoffbeutel ODER Packliste (2 Sonden): 1 * Oszilloskop 2 * Sonde 1 * Ladekabel 1 * Benutzerhandbuch 1 * Stoffbeutel



Packliste (1 Sonde): 1 * Oszilloskop 1 * Sonde 1 * Ladekabel 1 * Benutzerhandbuch 1 * Stoffbeutel ODER Packliste (2 Sonden): 1 * Oszilloskop 2 * Sonde 1 * Ladekabel 1 * Benutzerhandbuch 1 * Stoffbeutel
