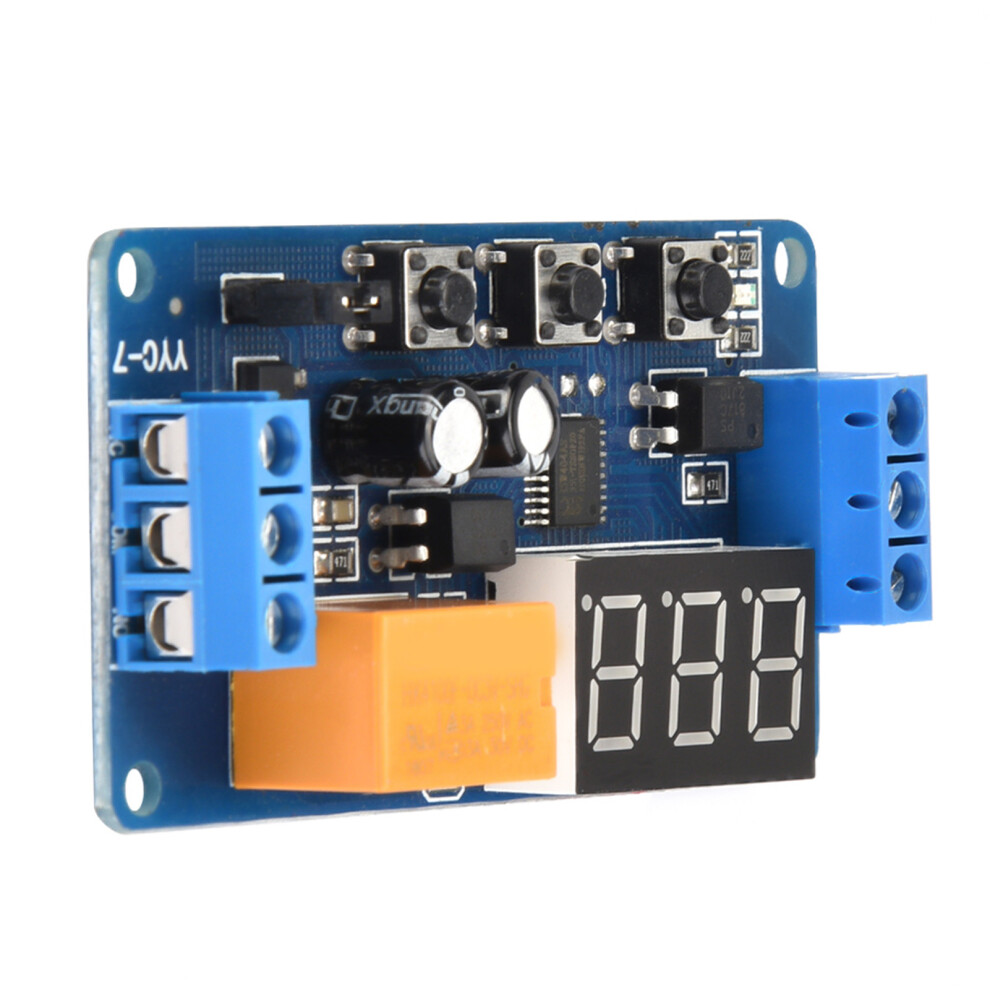

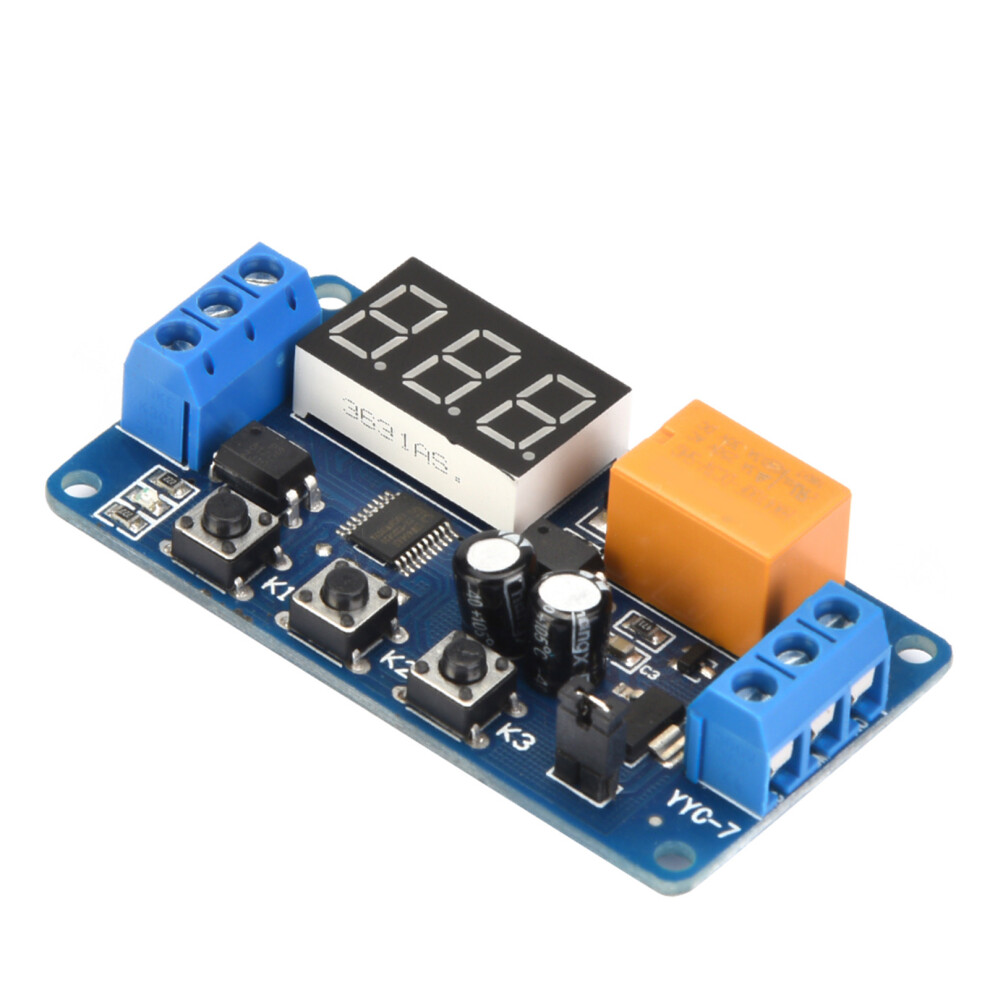

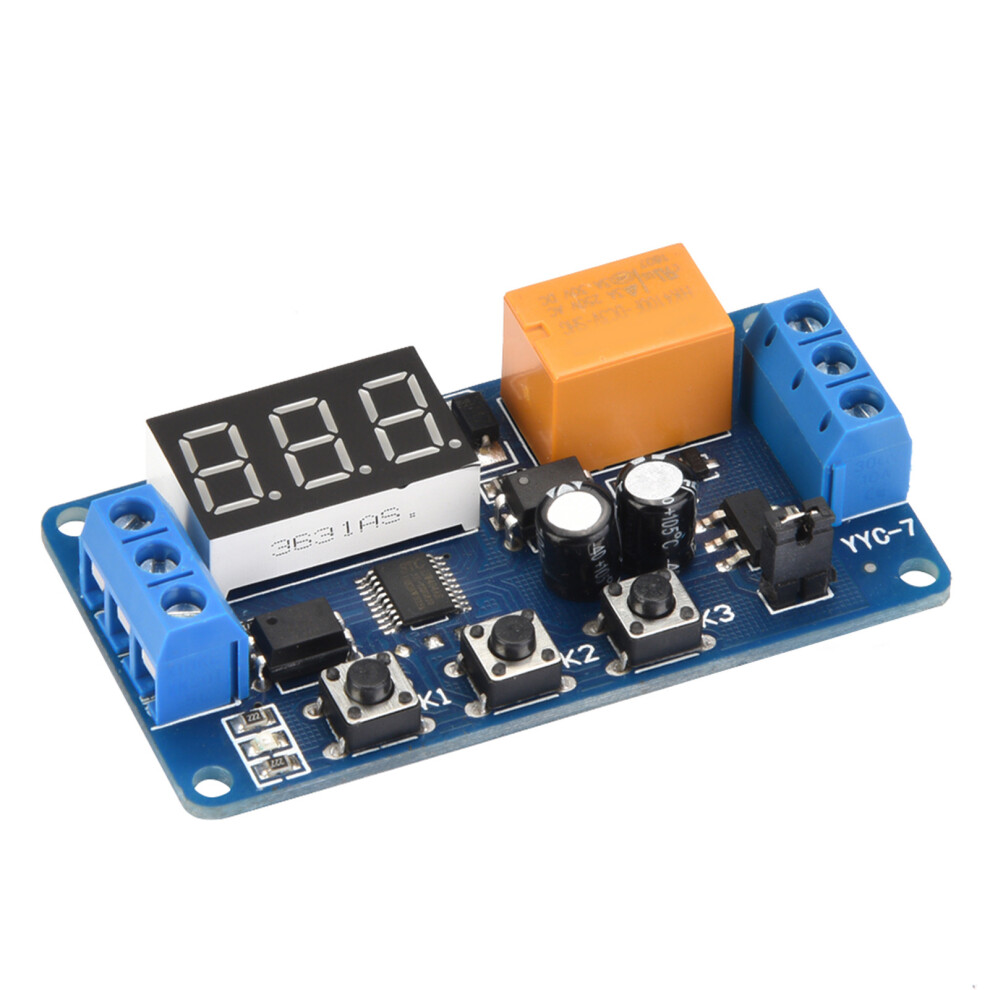

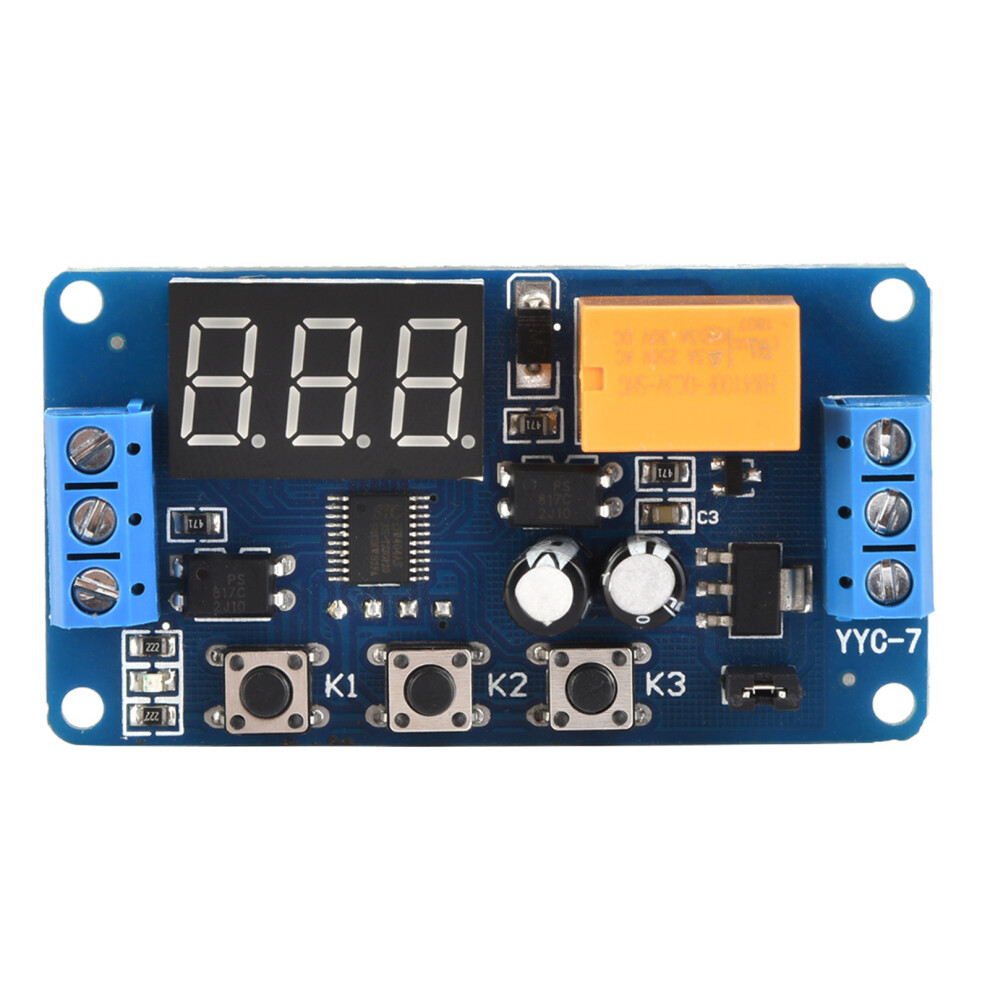

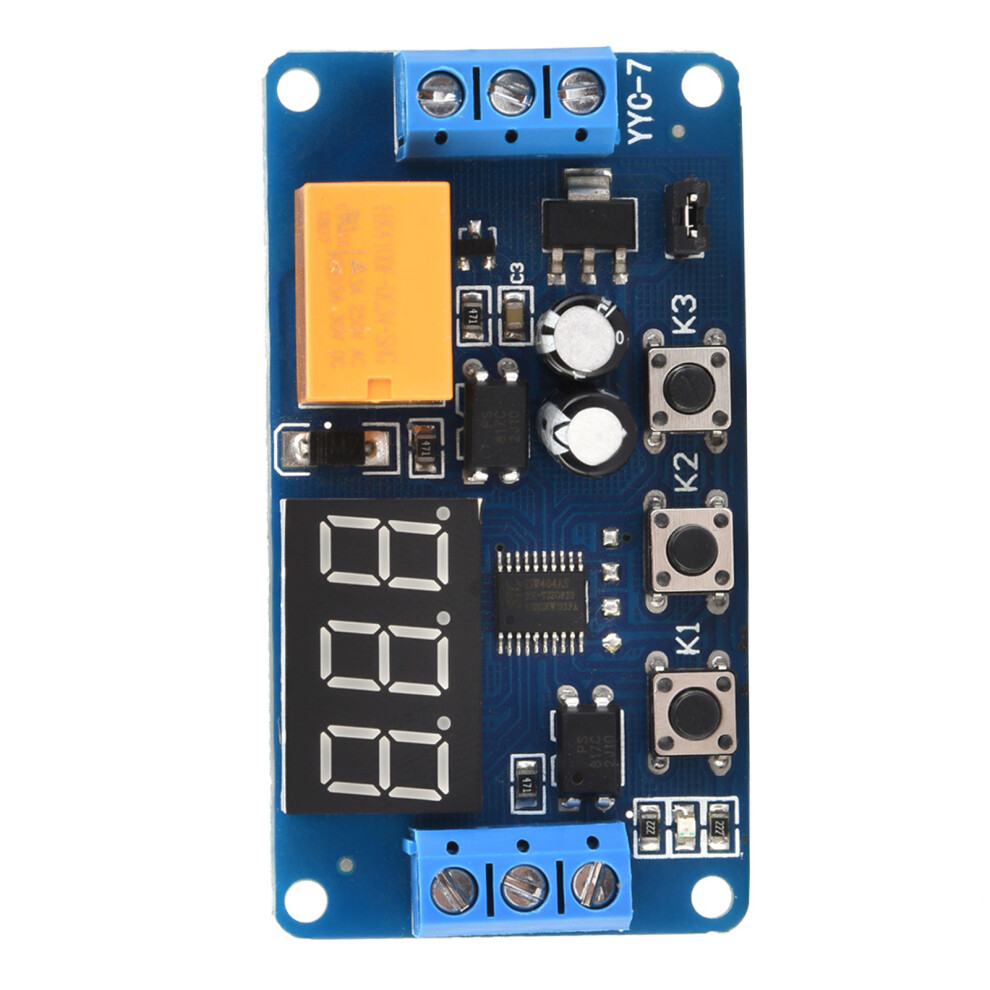

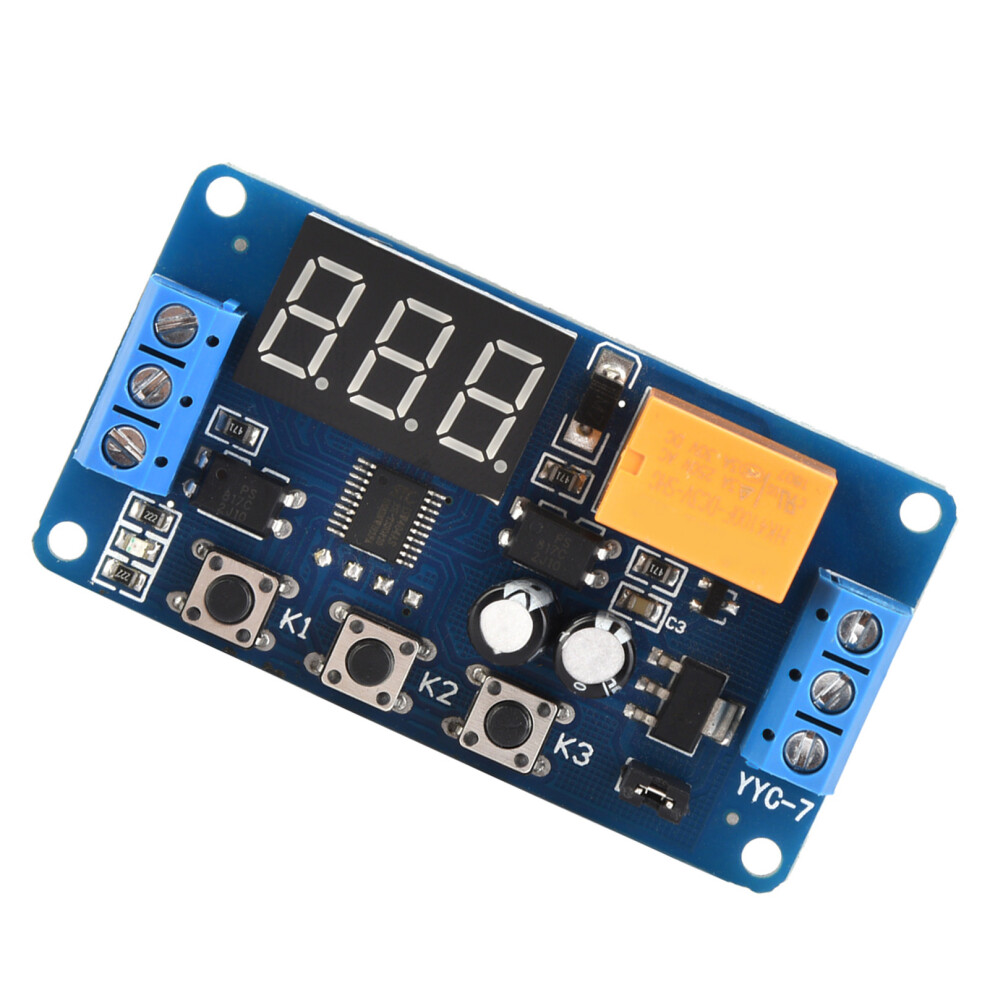

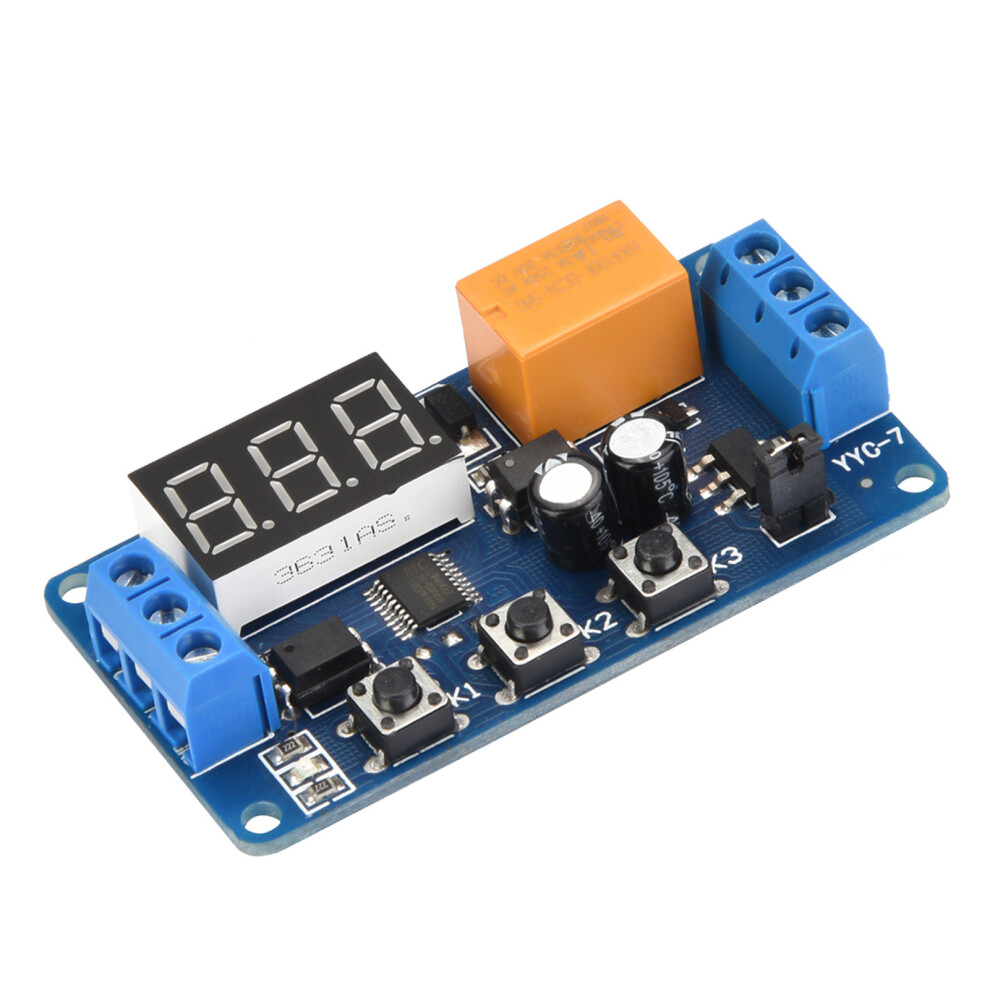

Verstellbarer Zyklus-Timer-Steuer-Relais-Zeitverzögerungsschalter-Modul 3 V 3,7 V 4,5 V 5 V 6 V 7,4 V
Eigenschaften:
Gängige 3,7-V-Lithium-Batterien, 5-V-Powerbanks, Schaltnetzteil können verwendet werden, um diese Platine mit Strom zu versorgen.

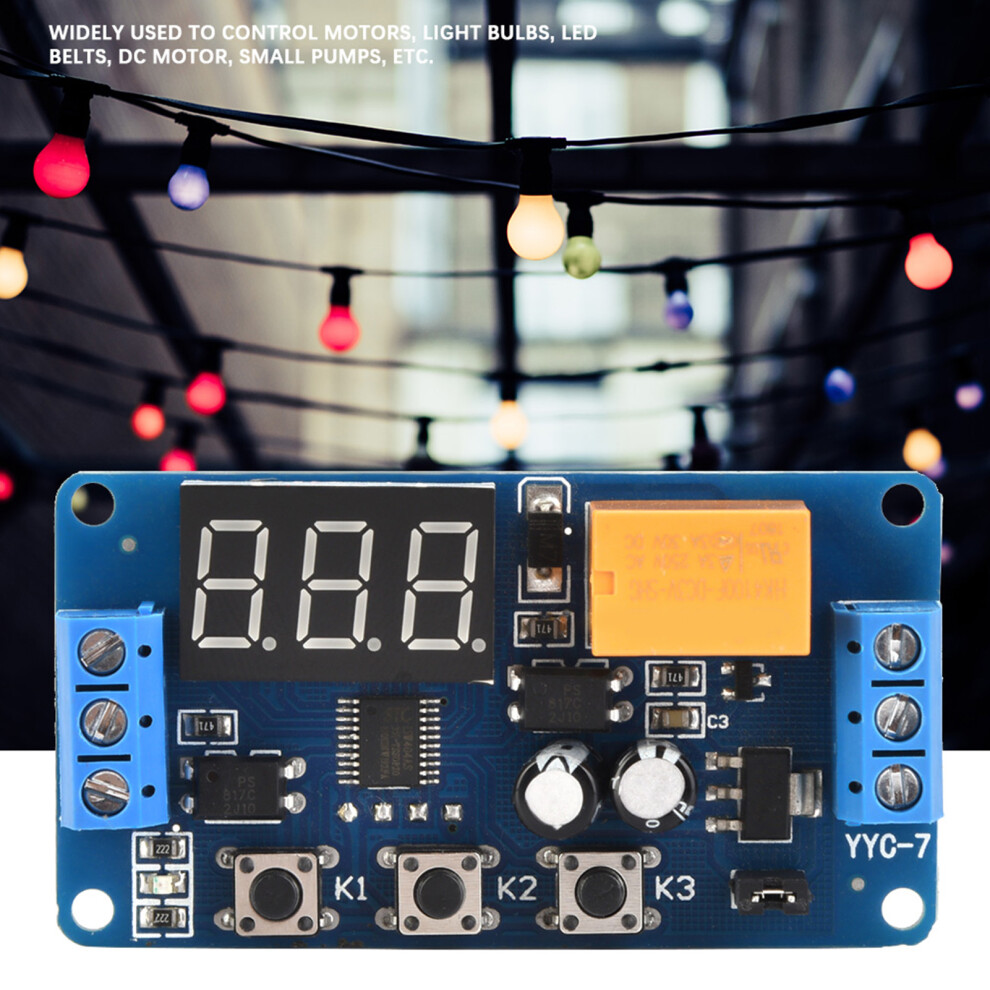

Weit verbreitet zur Steuerung von Motoren, Glühbirnen, LED-Streifen, Gleichstrommotoren, kleinen Pumpen usw.
Ausgabe mit optischer Kopplung/Isolierung erhöht die Störfestigkeit.

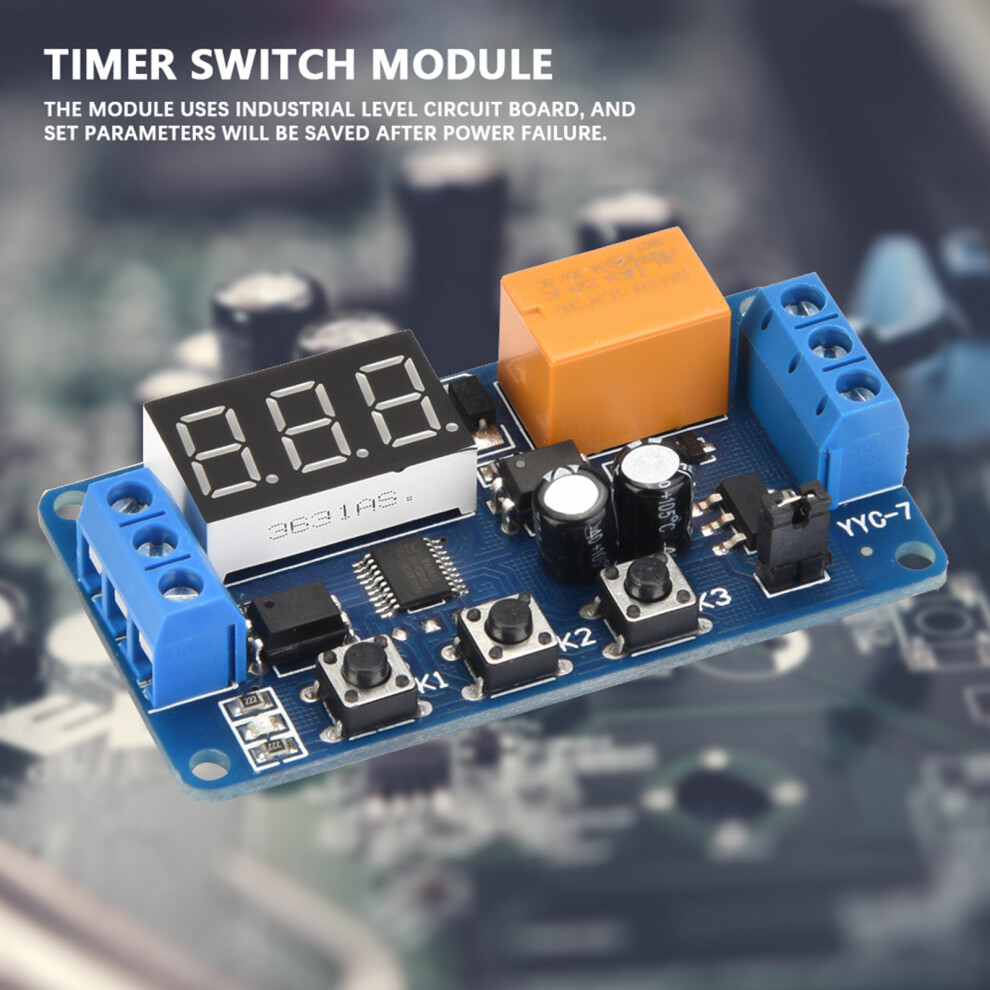

Die Baugruppe verwendet eine Industrie-Standard-Leiterplatte, und die eingestellten Parameter werden nach Stromausfall gespeichert.

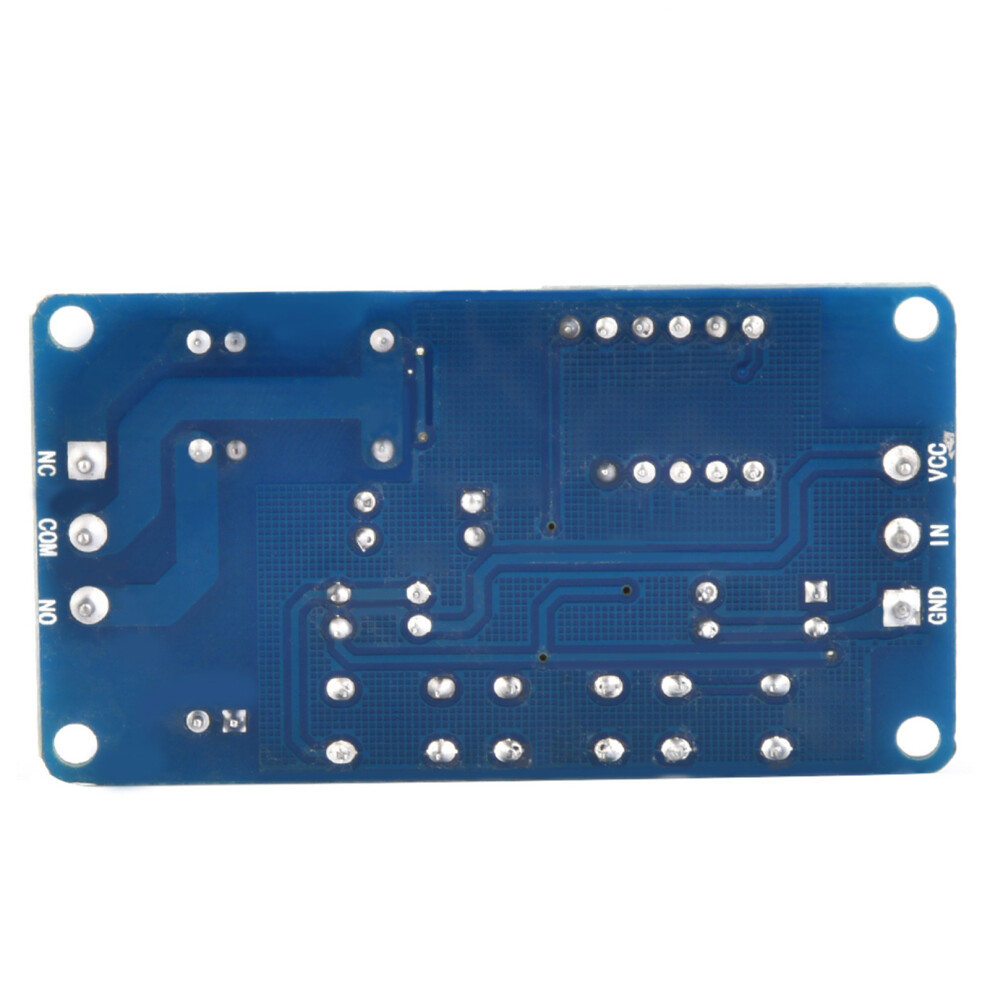

Spezifikation:

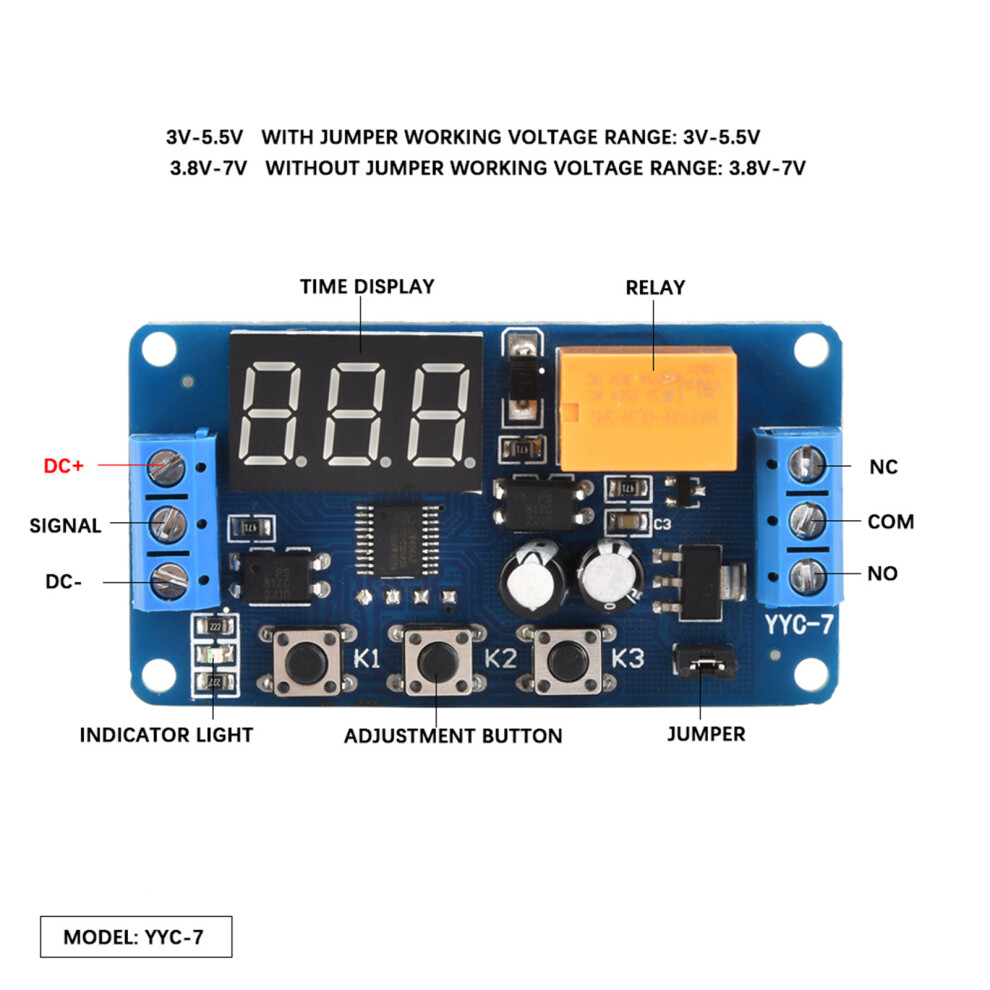

Betriebsstrom: DC 3 V bis 7 V
3,8 V bis 7 V
Signalquelle: DC 3 V bis 12 V (häufig verwendete Positive-Trigger-Spannung, Knopf, PNP-Sensor, PLC-Signale usw.)
Ausgabekapazität: Kann Geräte bis DC 30 V, 3 A oder AC 220 V, 3 A steuern
Ruhezustand-Strom: 15 mA Betriebsstrom: 30 mA
Lebensdauer: >100.000 Mal
Betriebstemperatur: -40C bis 85C

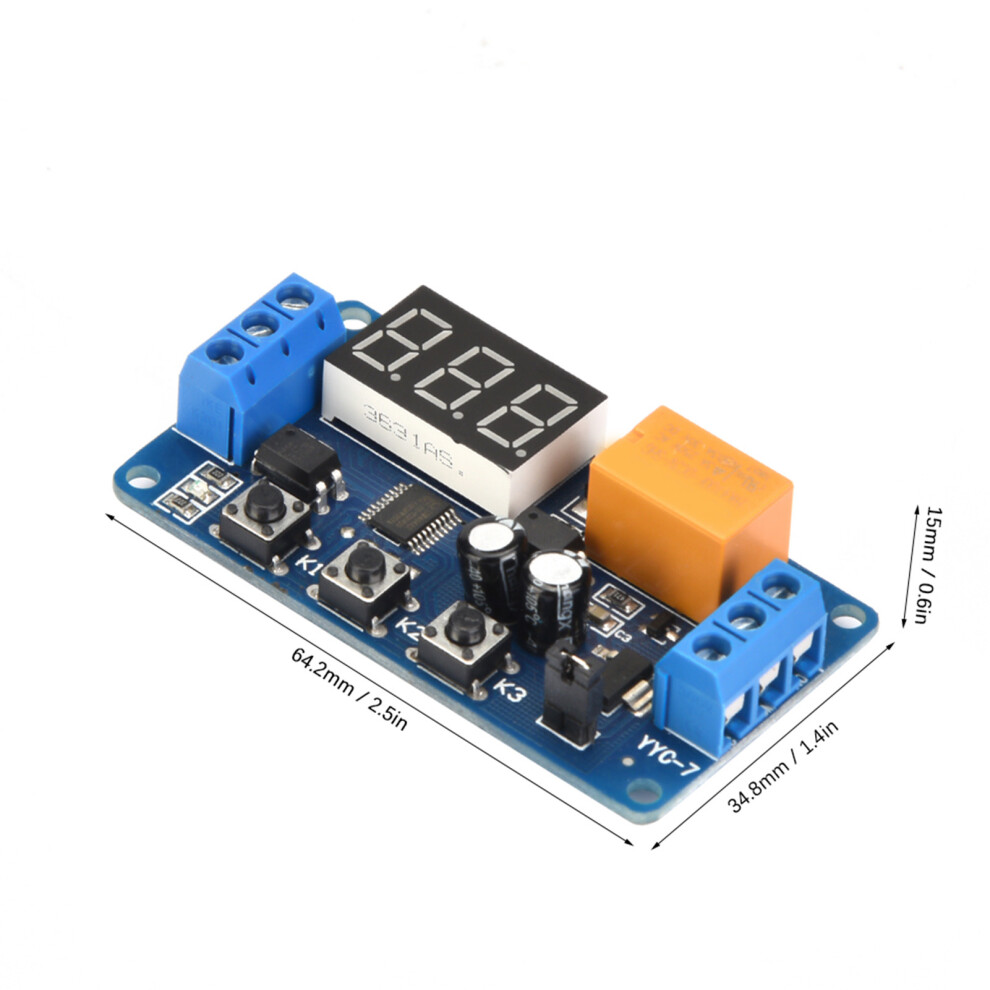

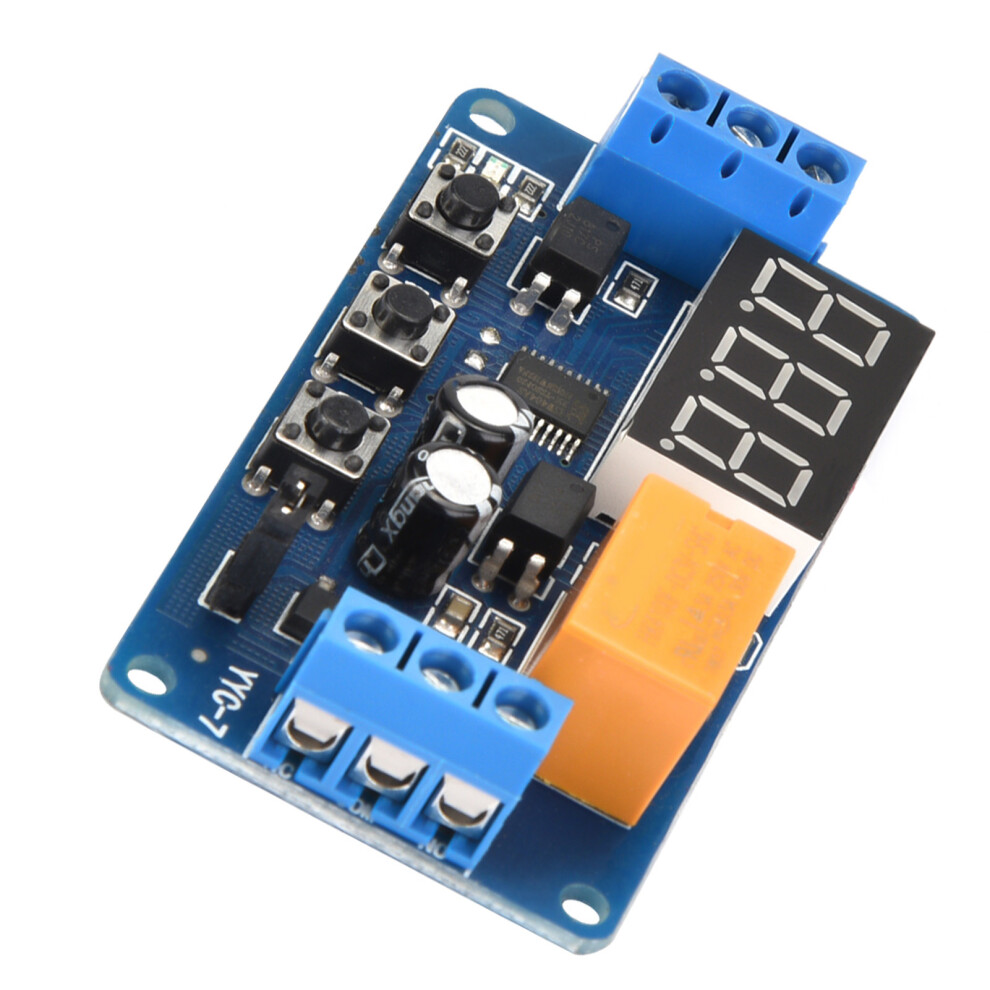

Größe: 64,2 34,8 15 mm / 2,5 1,4 0,6 in
Gewicht: 22 g / ca. 0,8 oz (ca.)
Lieferumfang:
1 Modul
Funktion:
Verzögerungszeitbereich: Mindestens 0,1 Sekunden, maximal 999 Minuten, einstellbar.
P-1: Signalgesteuertes Relais wird energisiert, und wenn die Zeit abläuft, wird das Relais entenergisiert; während der Verzögerungsperiode:
A: weiteres Triggern ist ungültig B: weiteres Triggern kann eine neue Zeitmessung starten C: weiteres Triggern führt zum Zurücksetzen des Relais und beendet die Zeitmessung
P-2: Signalgesteuerter Start der Zeitmessung für T1, wenn die Zeit abläuft, wird das Relais für T2 energisiert und dann entenergisiert (Reset)
P-3: Zyklus: Energisiert für T1, entenergisiert für T2, unendlicher Zyklus. Zeit T1 und T2 sind beide einstellbar.
A: Nach dem Einschalten wird das Relais zuerst energisiert und dann in einen unendlichen Zyklus überführt B: Nach dem Einschalten wird das Relais zuerst entenergisiert und dann energisiert, in einen unendlichen Zyklus
P-4: Wenn ein Signal vorhanden ist, wird das Relais energisiert; verschwindet das Signal, beginnt die Zeitmessung, und das Relais wird entenergisiert, wenn die Zeit abläuft. Während der Verzögerungsperiode, falls erneut ein Signal erscheint, wird die Verzögerung abgebrochen; und wenn das Signal verschwindet, beginnt die Zeitmessung erneut.
Moduswahl: Nach dem Einschalten K1-Taste 2 Sekunden lang gedrückt halten, dann K1 drücken, um in den Auswahlmodus P1-P4 zu gelangen; K2 betritt das Modell.
P-1: Signalgesteuertes Relais wird energisiert, und wenn die Zeit abläuft, wird das Relais entenergisiert; während der Verzögerungsperiode:
A: Triggern ist ungültig B: Triggern kann eine neue Zeitmessung starten C: Triggern führt zum Zurücksetzen des Relais und beendet die Zeitmessung
P-2: Signalgesteuerter Start der Zeitmessung für T1, wenn die Zeit abläuft, wird das Relais für T2 energisiert und dann entenergisiert (Reset)
P-3: Zyklus: Energisiert für T1, entenergisiert für T2, unendlicher Zyklus. Zeit T1 und T2 sind beide einstellbar.
A: Nach dem Einschalten wird das Relais zuerst energisiert und dann in einen unendlichen Zyklus überführt B: Nach dem Einschalten wird das Relais zuerst entenergisiert und dann energisiert, in einen unendlichen Zyklus
P-4: Wenn ein Signal vorhanden ist, wird das Relais energisiert; verschwindet das Signal, beginnt die Zeitmessung, und das Relais wird entenergisiert, wenn die Zeit abläuft. Während der Verzögerungsperiode, falls erneut ein Signal erscheint, wird die Verzögerung abgebrochen; und wenn das Signal verschwindet, beginnt die Zeitmessung erneut.
Nach der Auswahl des Arbeitsmodus drücken Sie K1, um eine feine Einstellung der Funktion durchzuführen, d. h. zwischen A, B, C zu wechseln.
Anleitung zur Zeiteinstellung:
K2: Der Verschiebtaste: Drücken, um die Blinkposition der Anzeige zu verändern; K3 passt an, was blinkt. Bis K2 gedrückt wird, blinkt die Anzeige.
K3: Wenn die Anzeige blinkt, stellt K3 die Ziffern ein, 0 bis 9 der Reihe nach.
Wenn die Anzeige nicht blinkt, passt K3 die Dezimalpunkt-Position an: Der Dezimalpunkt in der Einheitenstelle bedeutet 0 bis 999 Minuten; in der Zehnerstelle bedeutet es 0 bis 99,9 Sekunden; kein Dezimalpunkt bedeutet 0 bis 999 Sekunden.
Hinweis: Funktion P-2 und P-3 haben zwei Zeitgruppen, die angepasst werden müssen; sechs Mal Drücken von K2 entspricht einem Zyklus, die ersten drei Mal stellen eine Zeit ein, die letzten drei Mal eine zweite Zeit. (Blaues Licht an bedeutet, dass die Energierzeit des Relais eingestellt wird; blaues Licht aus bedeutet, dass die Entenergierzeit eingestellt wird.)
