Rd-03D 24G Multi-Target Human Motion Trajectory Localization and Tracking Radar Module on-Board PCB

Rd-03D 24G Multi-Target Human Motion Trajectory Localization and Tracking Radar Module on-Board PCB Beschreibung

Das Rd-03D ist ein Radarmodul, das mit dem S5KM312CL-Chip von Silicon Microelectronics ausgestattet ist. Der S5KM312CL ist ein integrierter Mikrocontroller-Millimeterwellensensor-SoC (System-on-a-Chip) basierend auf FMCW-Radar-Transceiver-Technologie. Er arbeitet im 24-GHz-K-Band mit einer maximalen Bandbreite von 0,25 GHz. Das Modul nutzt die FMCW-Wellenform und die proprietäre, fortschrittliche Signalverarbeitungstechnologie der S5-Serie in Kombination mit der proprietären Radarsignalverarbeitung des Mikrocontrollers und einem integrierten intelligenten Positionierungs- und Verfolgungsalgorithmus, um mehrere Ziele in einem festgelegten Bereich zu erkennen und die Ergebnisse in Echtzeit zu melden. Anwender können so schnell entsprechende Zielverfolgungsprodukte entwickeln. Das Rd-03D-Modul erfasst präzise die Bewegungen des menschlichen Körpers und des Umfelds. Es ist mit einem intelligenten Algorithmus zur Bewegungserkennung und -verfolgung ausgestattet und kann Geschwindigkeit und Entfernung von Zielen im Bereich messen. Die Erkennungsgeschwindigkeit ist hoch und der Stromverbrauch gering. Das Modul lässt sich schnell konfigurieren und eignet sich für Werbeeinrichtungen.

Es kann intelligent zwischen Bewegung, Mikrobewegungen und Stillstand des menschlichen Körpers unterscheiden und die Geräte entsprechend steuern. Dieses Modul ist unempfindlich gegenüber externen Störungen und wird nicht durch drahtlose Signale wie WLAN beeinträchtigt.
Größe: 15,0 x 44,0 (0,2) mm

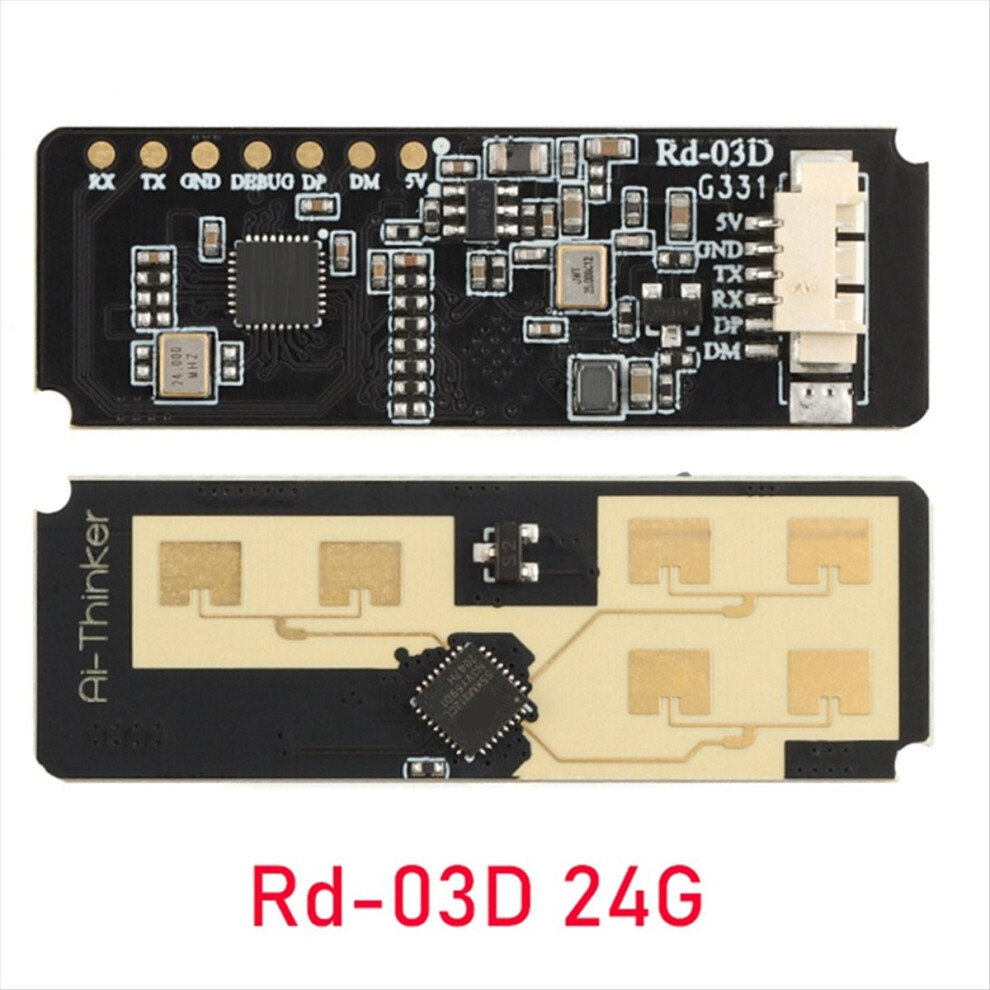

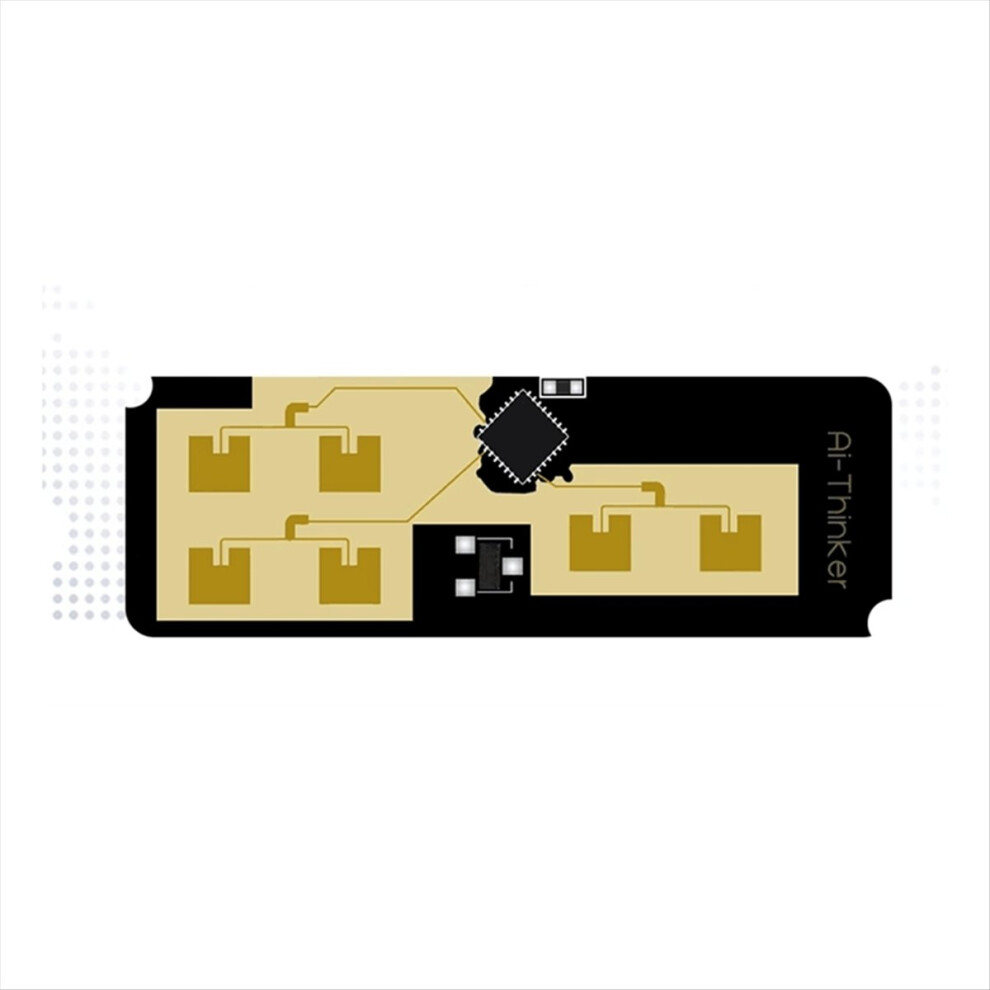

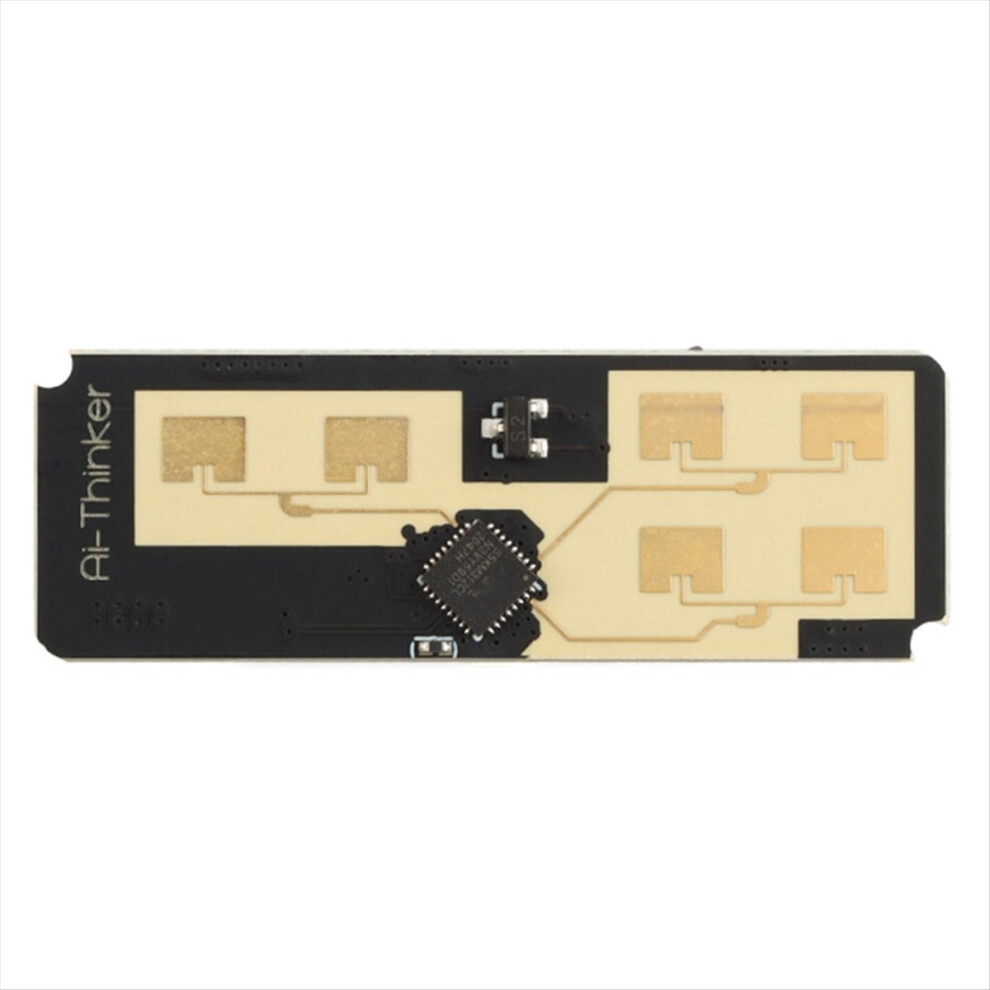

Antenne: Integrierte PCB-Antenne
Frequenz: 24 GHz - 24,25 GHz
Betriebstemperatur: -40 C - 85 C
Lagertemperatur: -40 C - 125 C, < 90 % relative Luftfeuchtigkeit
Stromversorgung: Unterstützte Spannung: 5 V, Stromstärke: 200 mA
UART-Schnittstelle: Standard-UART-Rate: 256000 bps
Aufgrund unterschiedlicher Produktionschargen kann das Aussehen variieren, was die Funktion jedoch nicht beeinträchtigt.
Farbe: Wie abgebildet
Material: PC

Lieferumfang:
1 x Radarmodul zur Lokalisierung und Verfolgung menschlicher Bewegungstrajektorien Nur der oben genannte Packungsinhalt ist enthalten, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
