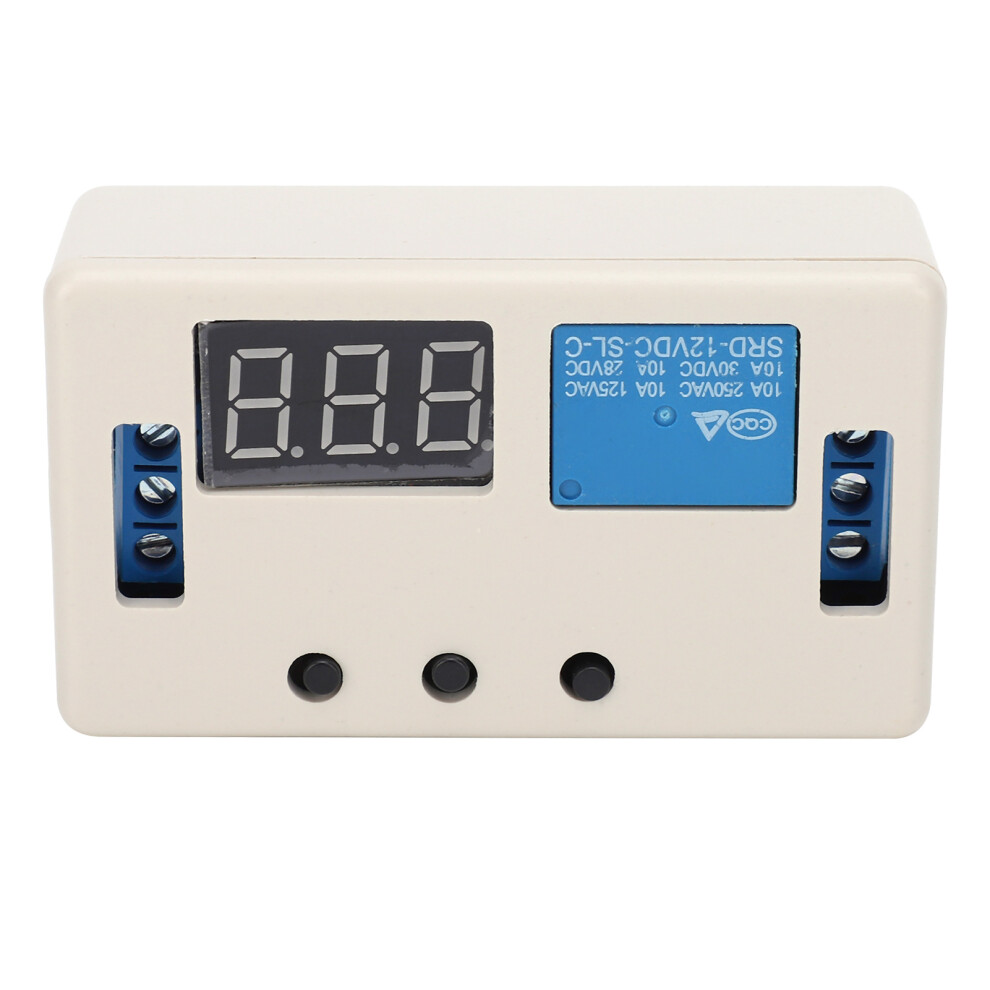

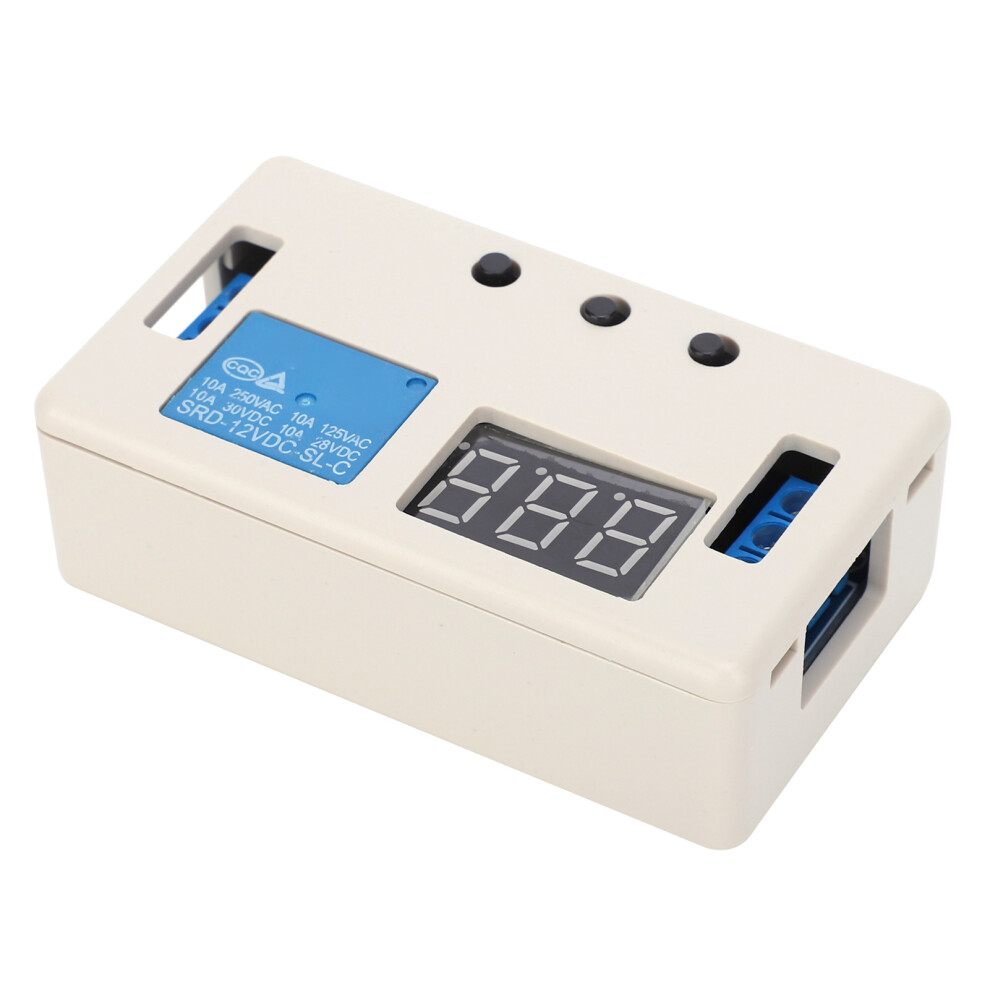

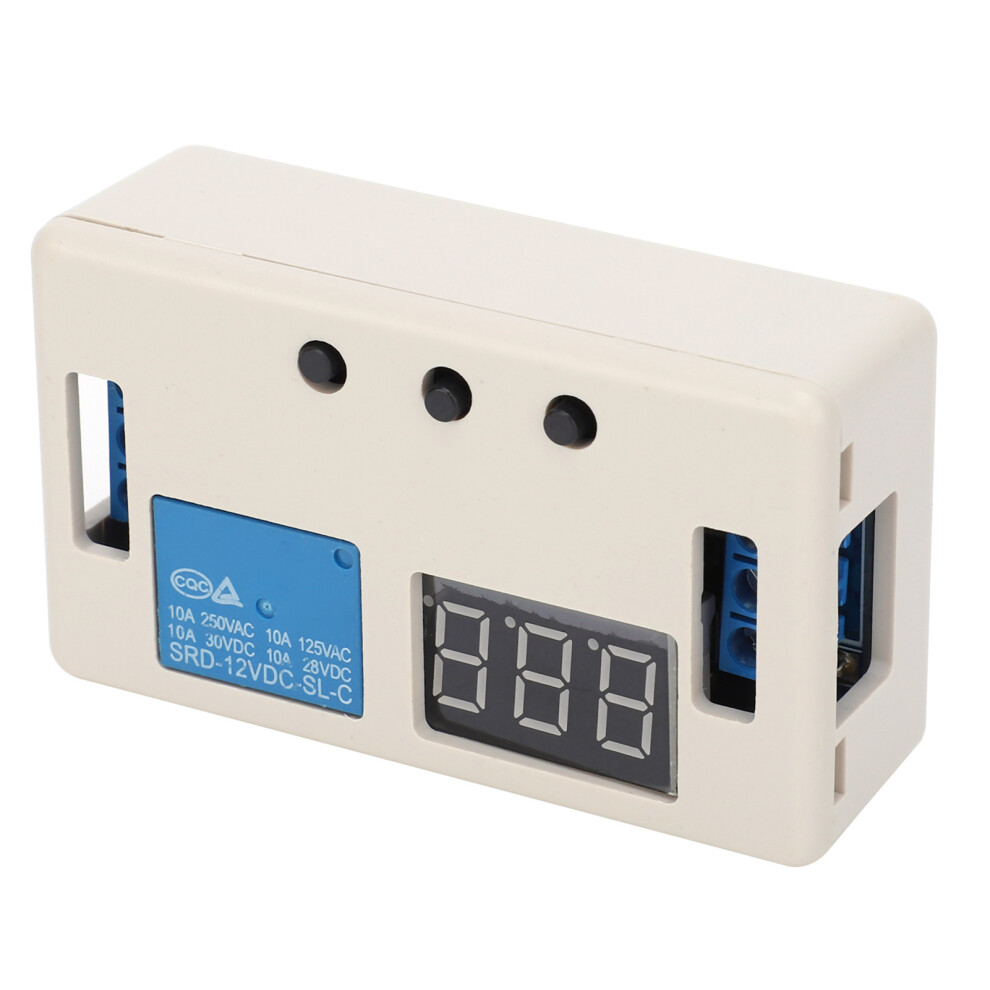

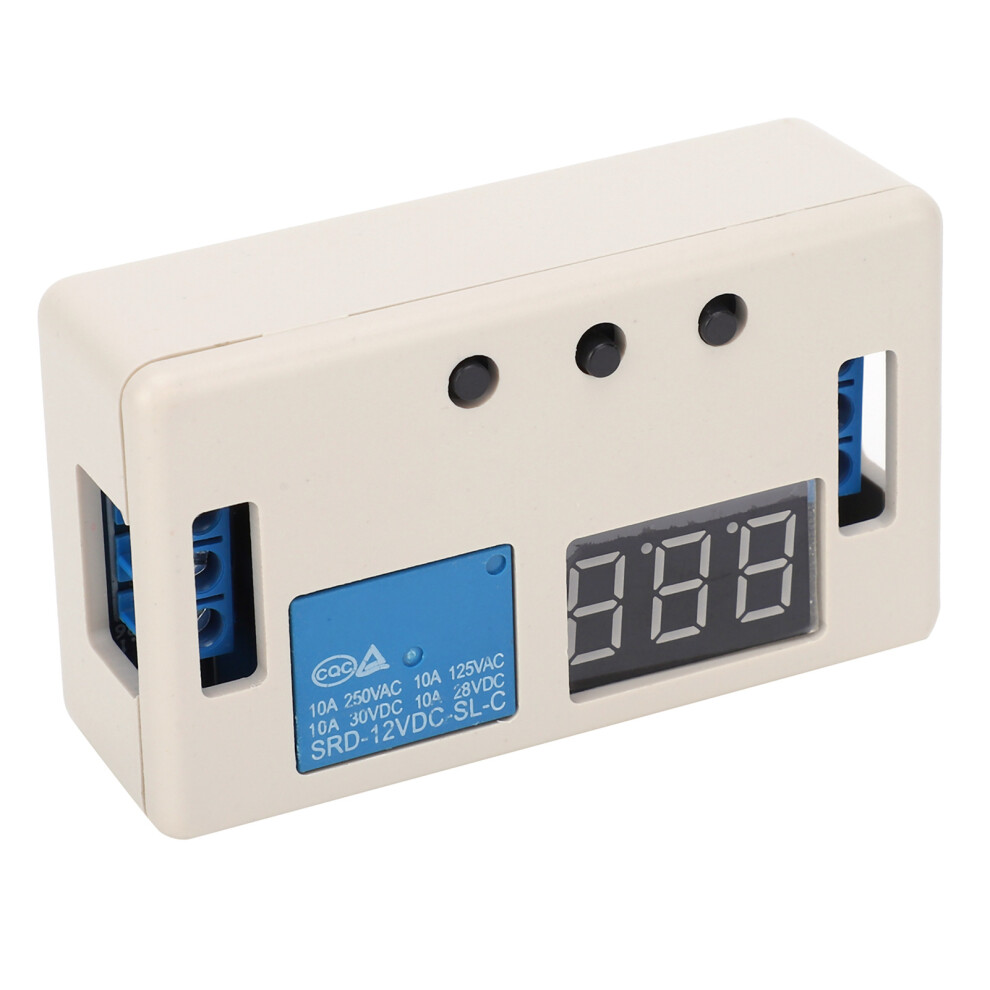

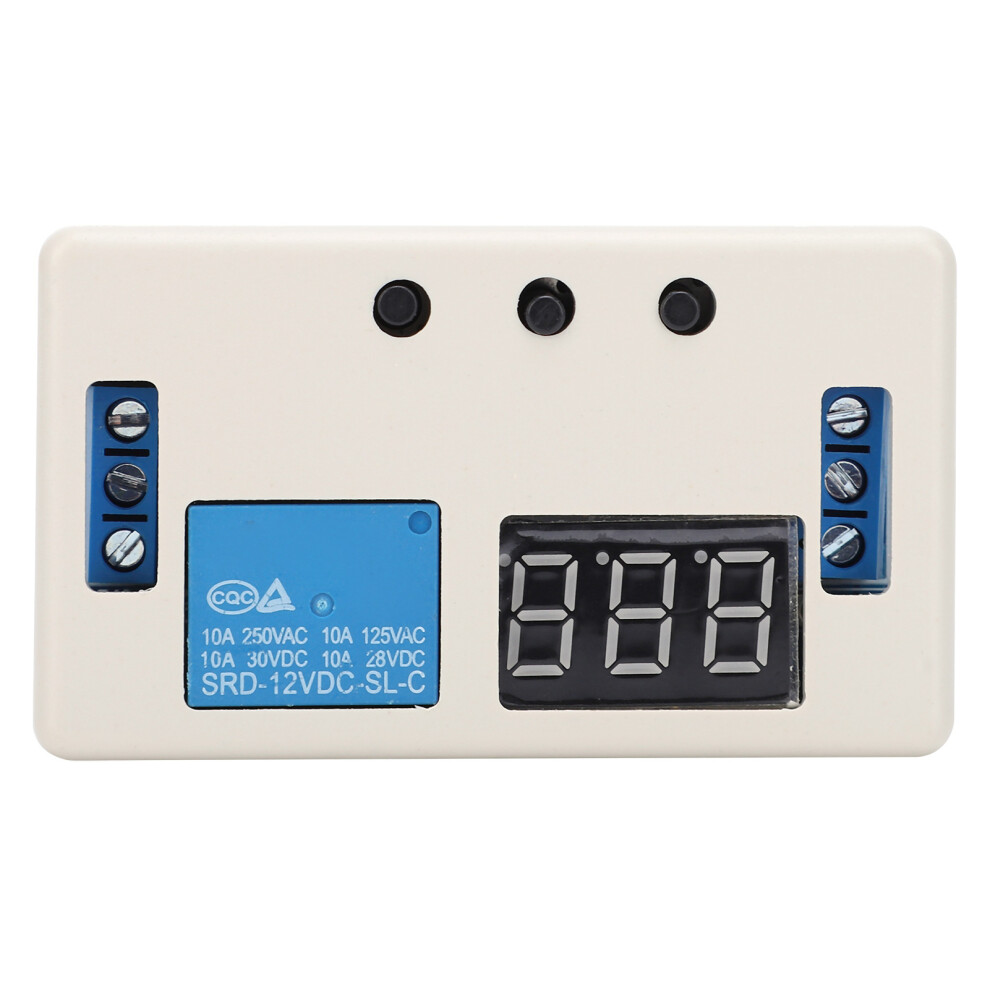

Relais-Timermodul 12V Multifunktionaler Zeitschalter

Relais-Timermodul 12V Multifunktionaler Zeitschalter Beschreibung

1. Dieser Relaisausgang ist durch einen Optokoppler galvanisch getrennt, um die Störfestigkeit zu erhöhen. 2. Industrielle Leiterplatte; eingestellte Parameter werden auch nach dem Abschalten der Stromversorgung gespeichert. 3. Die Spannung am Signaleingang kann über längere Zeit stabil gehalten werden; zudem ist eine Funktion zum Schutz vor falscher Polung der Stromversorgung integriert. 4. Mit guter Leistungsfähigkeit kann die Ausgangskapazität Geräte im Bereich von DC 30 V / 5 A oder AC 220 V / 5 A steuern. 5. Strenge Qualitätskontrolle und Qualitätssicherung, hoher Sicherheitsfaktor, zuverlässig einsetzbar.
Artikeltyp: Relais-Timer-Modul
Material: ABS
Einsatzbereich: Straßenlaternen, Magnetventile, Messgeräte, LED-Display-Steuerung
Betriebsspannung: DC 12 V
Ruhestrom: 20 mA
Betriebsstrom: 50 mA
Signalquelle: Positiv getriggert, PNP, aktiver High-Zustand
Ausgangskapazität: Kann Geräte im Bereich von DC 30 V / 5 A oder AC 220 V / 5 A steuern
Lebensdauer: 100.000 Schaltvorgänge
Betriebstemperatur: -30 ~ 85 C
Funktionsliste:
P-1: Das Signal schaltet das Relais ein; nach Ablauf der Zeit wird das Relais wieder ausgeschaltet. Während des Zeitmessvorgangs:
A: Ein erneutes Auslösen ist ungültig
C: Ein erneutes Auslösen startet die Zeitmessung neu
E: Ein erneutes Auslösen schaltet das Relais ein und setzt den Timer zurück
P-2: Signalauslösung startet die Zeitmessung T1; nach Ablauf dieser Zeit wird das Relais für die Dauer T2 ein- und dann wieder ausgeschaltet (Reset).
A: Ein erneutes Auslösen ist ungültig
C: Ein erneutes Auslösen startet die Zeitmessung neu
E: Zeitmessung startet ohne erneute Signalauslösung
P-3: Zyklischer Betrieb: Einschalten für T1, Ausschalten für T2, endlose Schleife. T1 und T2 sind einstellbar.
Ist ein Parameter beim Ein- oder Ausschalten auf 0 gesetzt, kann dies einen zeitgesteuerten Einschaltvorgang ohne Zyklus oder einen zeitgesteuerten Ausschaltvorgang ohne Zyklus realisieren.
A: Das Relais schaltet sofort nach dem Einschalten ein
C: Das Relais schaltet nach dem Einschalten zunächst aus und dann wieder ein
P-4: Bei Vorhandensein eines Signals schließt das Relais und bleibt geschlossen; verschwindet das Signal, beginnt die Zeitmessung. Nach Ablauf der Zeit wird das Relais wieder geöffnet. Während der Zeitmessung kann durch erneutes Signal die Zeitmessung abgebrochen werden, das Relais bleibt geschlossen; verschwindet das Signal erneut, beginnt die Zeitmessung von neuem.
P-5: Ausgabe erfolgt, wenn der Trigger die Zeit X einmal erreicht; eine Ausgabe wird unterbunden, wenn der Trigger die Zeit Y erneut erreicht. Geeignet für Produkte, die eine gewisse Stabilisierungszeit benötigen, um zu arbeiten (beim ersten Mal wird K nicht gedrückt, um zu trennen, und dann ein- und ausgeschaltet).
P-6: Einmaliger Trigger führt zu einmaliger Ausgabe. Wenn die Anzahl der Trigger ausreicht, erfolgt die Signal-Ausgabe. Geeignet für Produkte, die eine bestimmte Anzahl von Triggern benötigen, um zu arbeiten. Die Endausgabezeit entspricht dem ersten Modus (beim ersten Mal ist K nicht gedrückt, der Zustand ist "aus", nach dem Trigger wird eingeschaltet).
Anleitung zur Tastenbedienung:
K1: Funktionstaste: K1 2 Sekunden lang gedrückt halten, bis "P-*" angezeigt wird; kurz auf K1 drücken, um den Modus auszuwählen; auf K2 drücken, um den Modus zu bestätigen.
K2: Umschalttaste: Zum Verschieben der Position des blinkenden Siebensegment-Displays drücken; solange eine Siebensegment-Anzeige blinkt, kann mit K3 der Wert dieser Anzeige eingestellt werden. Sobald K2 nicht mehr gedrückt wird, erlischt das Blinken; die eingestellte Zeit ist abgeschlossen, wird automatisch gespeichert und auch nach dem Abschalten der Stromversorgung im Speicher behalten.
K3: Wenn die Siebensegment-Anzeige blinkt: Mit K3 wird die Zahl schrittweise von 0 bis 9 verändert.
Wenn die Siebensegment-Anzeige normal angezeigt wird: Mit K3 wird die Position des Dezimalpunkts eingestellt. Ein Dezimalpunkt an der Einerstelle bedeutet 0 bis 999 Minuten; an der Zehnerstelle bedeutet er 0 bis 99,9 Sekunden; kein Dezimalpunkt bedeutet 0 bis 999 Sekunden.
1 Relais-Timer-Modul
