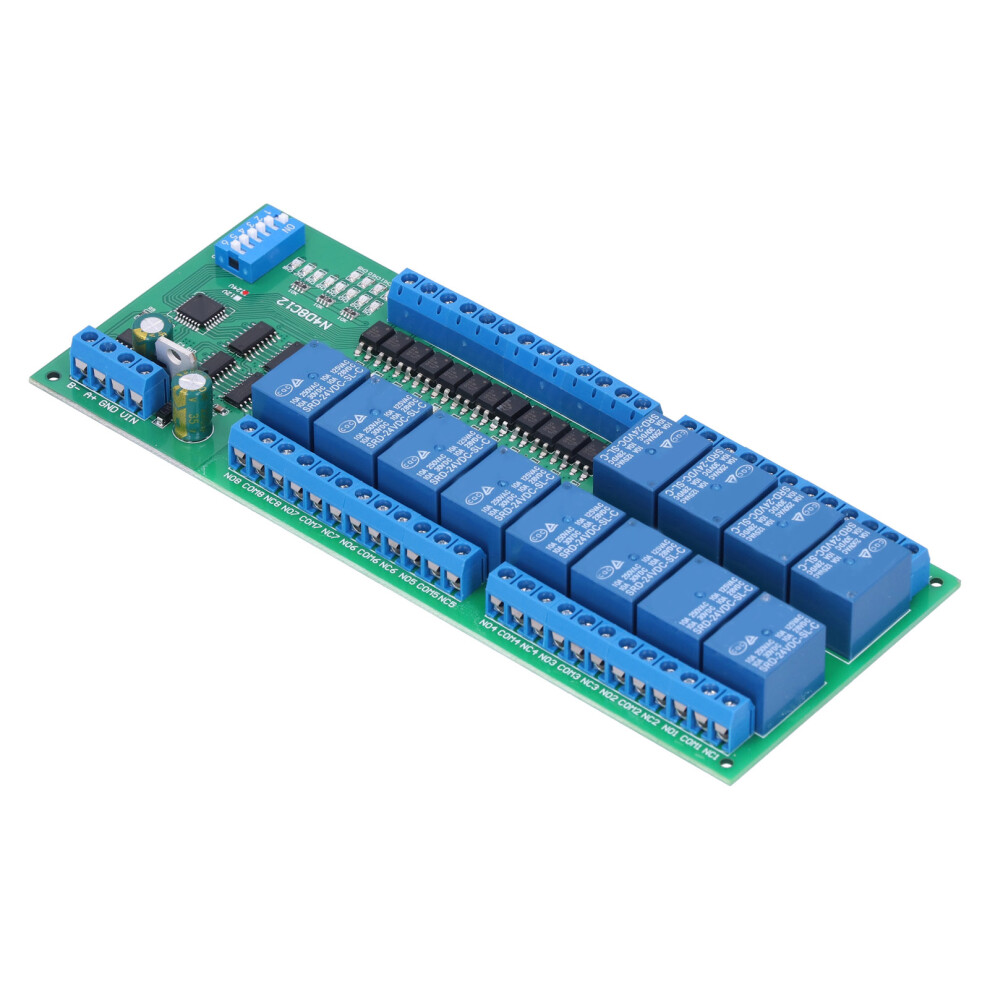

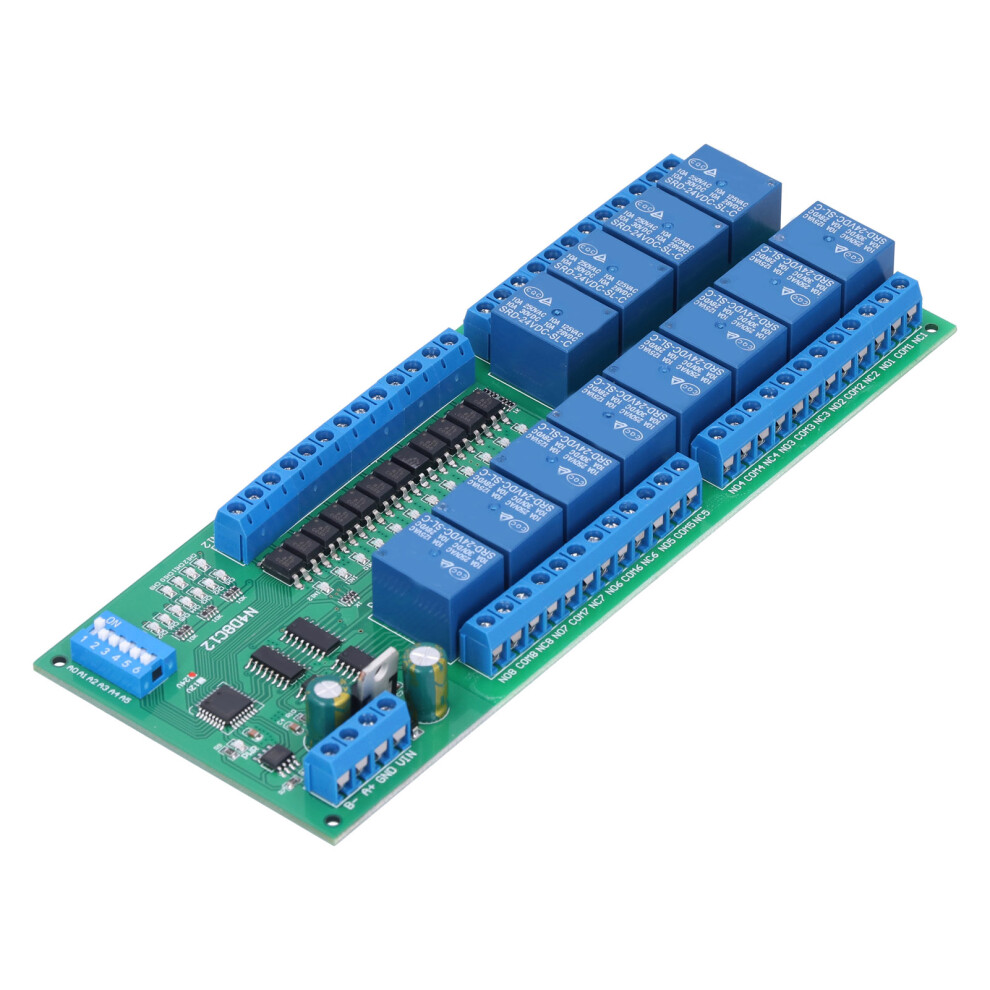

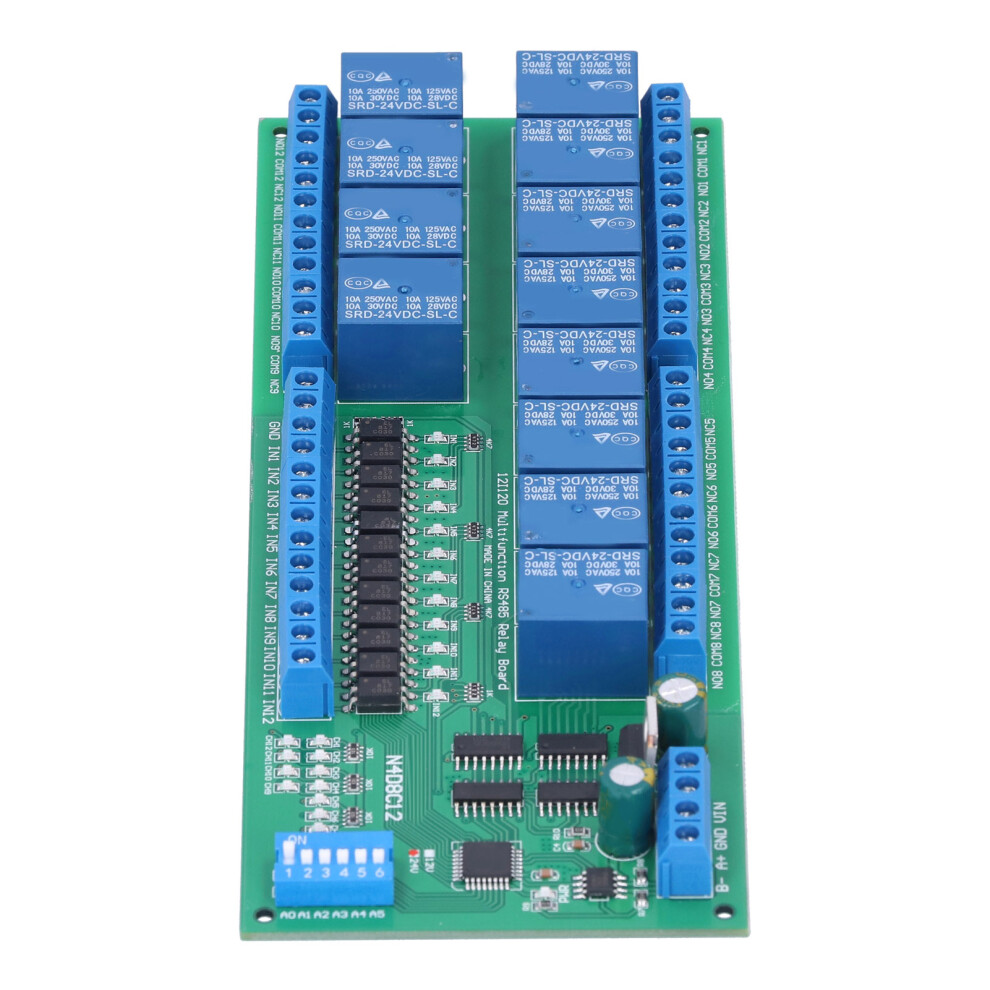

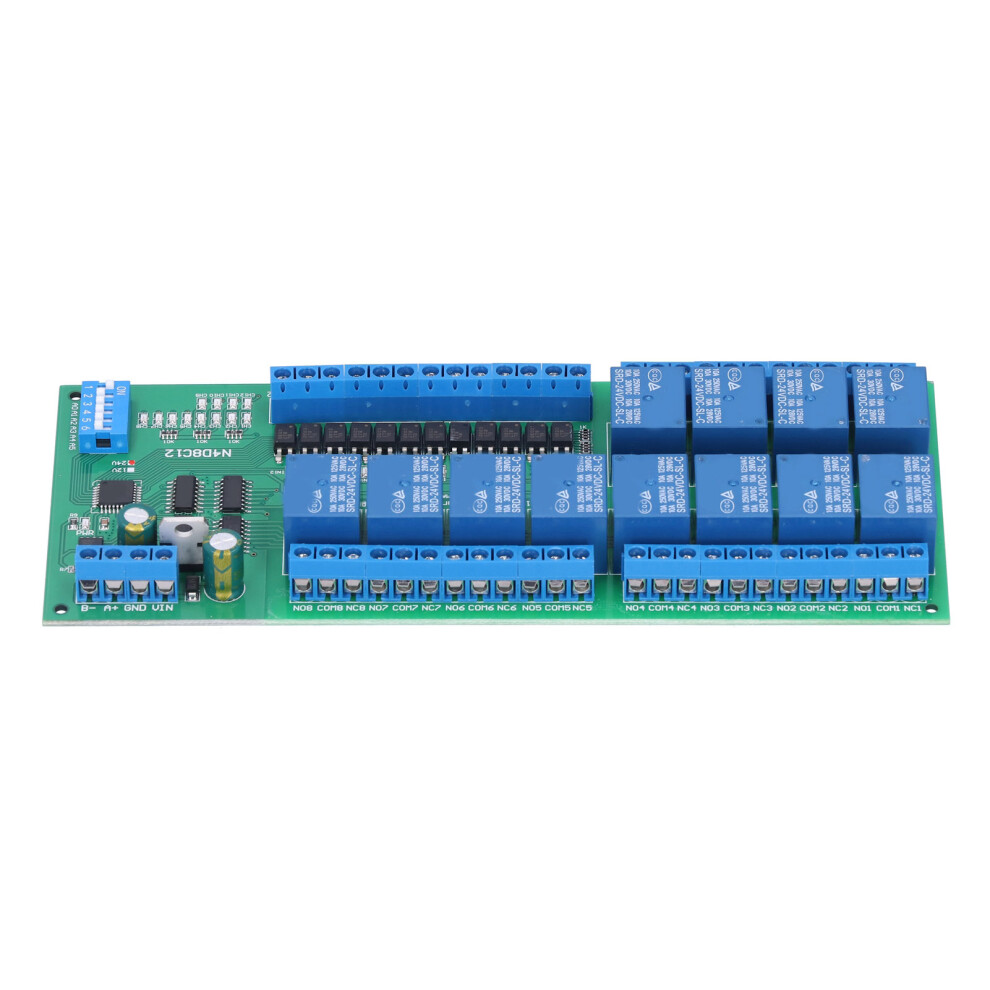

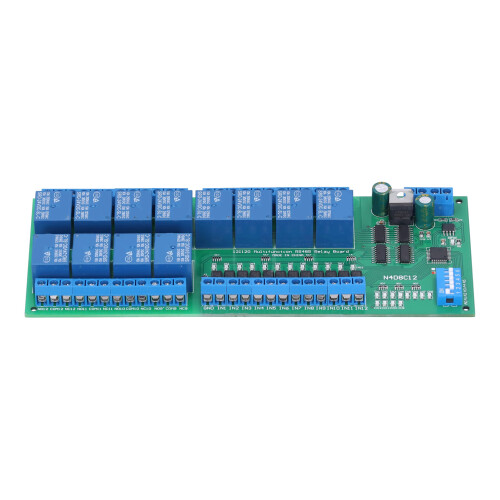

Relaismodul 12E/12A RS485 24V N4D8C12

Relaismodul 12E/12A RS485 24V N4D8C12 Beschreibung

1. Die Standard-Baudrate beträgt 9600 BPS; über die Jumper können Sie die Baudraten 2400, 4800 oder 19200 BPS auswählen. 2. Es stehen sieben Betriebsarten zur Verfügung: Öffnen, Schließen, Ein-Jog, Selbstsicherung, Verriegelung, Verzögerung und gegenseitige Verriegelung zwischen den beiden Kanälen. 3. Das Relaismodul verfügt über 12 optokopplergeschützte Eingänge; NPN ist bei niedrigem Pegel aktiv. 4. Das Eingangs-/Ausgangs-Verhältnis kann auf verknüpft (Standard) oder nicht verknüpft mit Anweisungen eingestellt werden. 5. Strenge Qualitätskontrolle und Qualitätssicherung, hoher Sicherheitsfaktor, kann bedenkenlos eingesetzt werden.
Artikeltyp: Relaismodul
Betriebsspannung: DC 24V
Betriebsstrom: Standby 14 mA
1 Relais leitend: 44 mA
2 Relais leitend: 69 mA
3 Relais leitend: 95 mA
4 Relais leitend: 121 mA
5 Relais leitend: 149 mA
6 Relais leitend: 175 mA
7 Relais leitend: 199 mA
8 Relais leitend: 226 mA usw.
Anschlüsse: 12 optokopplergeschützte Eingänge (NPN ist bei niedrigem Pegel aktiv). Das Eingangs-/Ausgangs-Verhältnis kann auf verknüpft (Standard) oder nicht verknüpft mit Anweisungen eingestellt werden.
7 Betriebsarten: Öffnen, Schließen, Ein-Jog, Selbstsicherung, Verriegelung, Verzögerung, gegenseitige Verriegelung zwischen zwei Kanälen
Standard-Baudrate: 9600 BPS; über die Jumper können Sie die Baudraten 2400, 4800 oder 19200 BPS auswählen.
Abmessungen: Ca. 180 72 20 mm / 7,1 2,8 0,8 Zoll (Leiterplatte)
Gewicht: Ca. 190 g / 6,7 oz (Leiterplatte)
Gewicht: Ca. 318 g / 11,2 oz (Box mit Führungsschiene)
Maximale Last: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC
1 Relaismodul
