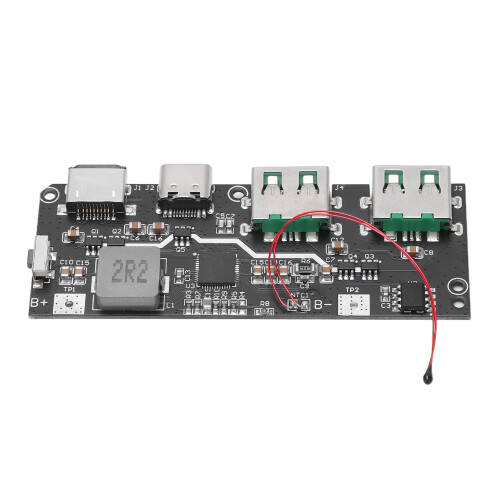

Schnelllademodul Dual LED USB Micro Type C 5V 4.5A 22.5W

Schnelllademodul Dual LED USB Micro Type C 5V 4.5A 22.5W Beschreibung

1. Schnellladung: Der Ladevorgang ist in die folgenden drei Prozesse unterteilt: Trickle-Modus, Konstantstrommodus und Konstantspannungsmodus. Wenn der Ladestrom auf den Abschaltstrom sinkt, endet das Laden. Nach vollständigem Laden wird das Laden automatisch neu gestartet, wenn die Batteriespannung um 0,1 V unter die Zielspannung fällt. 2. Trickle-Modus: Wenn die Batteriespannung unter 3 V liegt, befindet sich das Lademodul im Trickle-Modus, und der Ladestrom beträgt 300 mA. 3. Konstantstrommodus: Wenn die Batteriespannung größer als 3 V ist, schaltet das Lademodul in den Konstantstrommodus. In diesem Zustand wird mit voller Geschwindigkeit gemäß dem eingestellten Zielstrom geladen, und die Leistung kann bis zu etwa 21 W erreichen. 4. Konstantspannungsmodus: Wenn die Batteriespannung auf die Ladezielspannung (z. B. 4,2 V) ansteigt, schaltet das Lademodul in den Konstantspannungsmodus. Der Strom nimmt allmählich ab, und die Batterieschlussspannung bleibt unverändert. 5. Unterstützte Protokolle: Unterstützt PPS, PD3.0, PD2.0, QC4+, QC4, QC3.0, QC2.0, AFC, PE2.0, PE1.1, SFCP, VOOC. Eingangs-Schnellladeprotokolle: PD3.0, PD2.0, FCP, SCP. 6. Breites Anwendungsspektrum: Unterstützt Batterietypen mit 4,2 V, 4,35 V, 4,4 V und 4,5 V, Strom bis zu 5 A, Wirkungsgrad bis zu 95 %, unterstützt JEITA-Spezifikation, Temperatur-Regelkreissteuerung, USB-Typ-C-Schnittstelle und unterstützt die Try.SRC-Funktion.
Artikeltyp: Schnelllademodul
Material: Leiterplatte (PCB)
Ausgangsleistung: 22,5 W (5 V bei 3,4 A, 9 V bei 2,5 A, 12 V bei 2 A usw.)
Wirkungsgrad: 95 %.
1. Laden: Unterstützt Batterietypen mit 4,2 V, 4,35 V, 4,4 V und 4,5 V. Strom bis zu 5 A, Wirkungsgrad bis zu 95 %. Unterstützt JEITA-Spezifikation. Unterstützt Temperatur-Regelkreissteuerung.
2. Synchroner Boost: Ausgangsleistung kann bis zu 22,5 W erreichen, Wirkungsgrad bis zu 95 %. Automatische Lasterkennung und Leichterlasterkennung. Unterstützt drahtlosen Lademodus und Niedrigstrommodus.
3. Unterstützte Schnellladeprotokolle am Ausgang: Unterstützt PPS, PD3.0, PD2.0. Unterstützt QC4+, QC4, QC3.0, QC2.0. Unterstützt AFC. Unterstützt PE2.0, PE1.1. Unterstützt SFCP. Unterstützt VOOC-Eingangs-Schnellladeprotokoll. Unterstützt PD3.0, PD2.0. Unterstützt AFC. Unterstützt FCP. Unterstützt SCP. Unterstützt PE1.1.
4. USB-Typ-C-Schnittstelle: Integrierte Logik für USB-Typ-C-Schnittstelle. Unterstützt Try.SRC-Funktion.
5. BC1.2-Modul: Unterstützt BC1.2-DCP-Modus. Unterstützt iOS-Modus und Samsung-Modus.
6. iOS-Schnittstellenentschlüsselung: Integrierte Funktion zur iOS-Schnittstellenentschlüsselung.
7. Stromzähler und Anzeige: Integrierter 12-Bit-ADC, integrierter Coulombzähler für präzise Strommessung.
8. Schutzmechanismen: Überspannungsschutz am Eingang. Überstromschutz am Ausgang. Kurzschlussschutz. Ladezeitüberschreitungsschutz. Überspannungsschutz. Temperaturschutz.

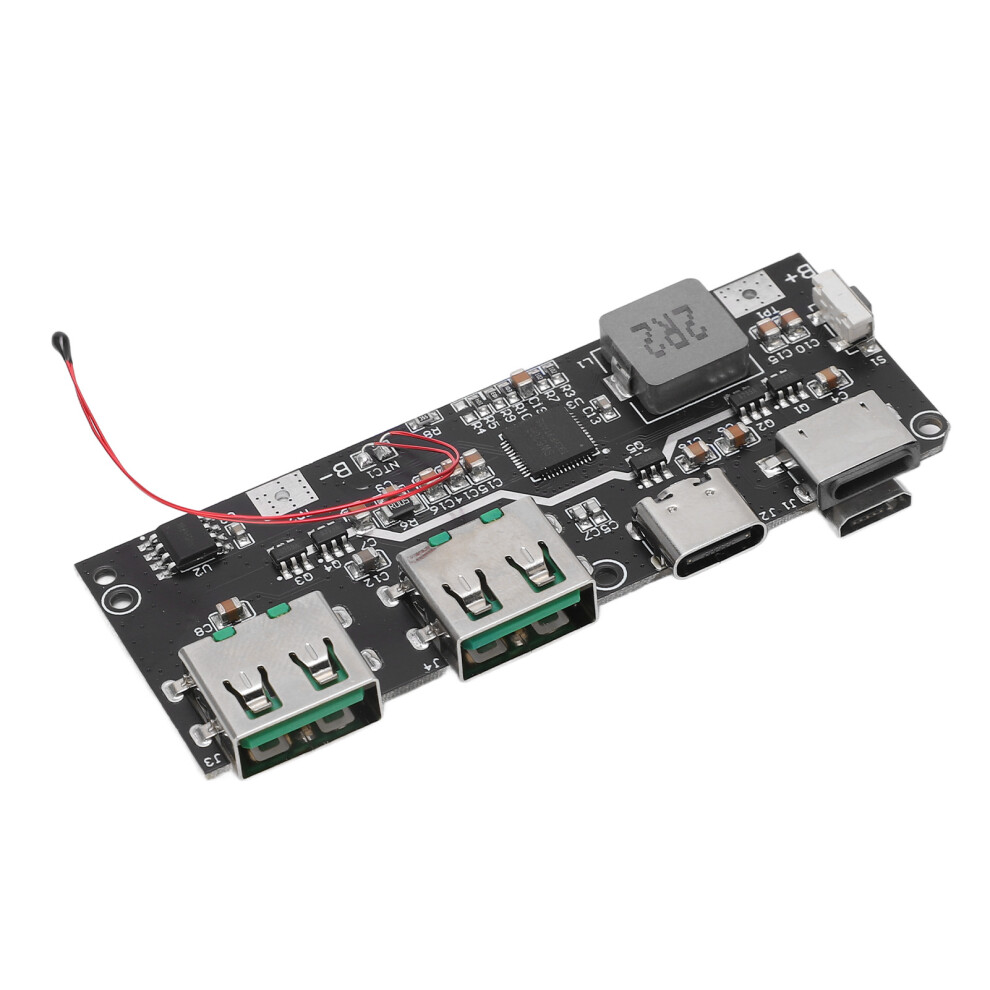

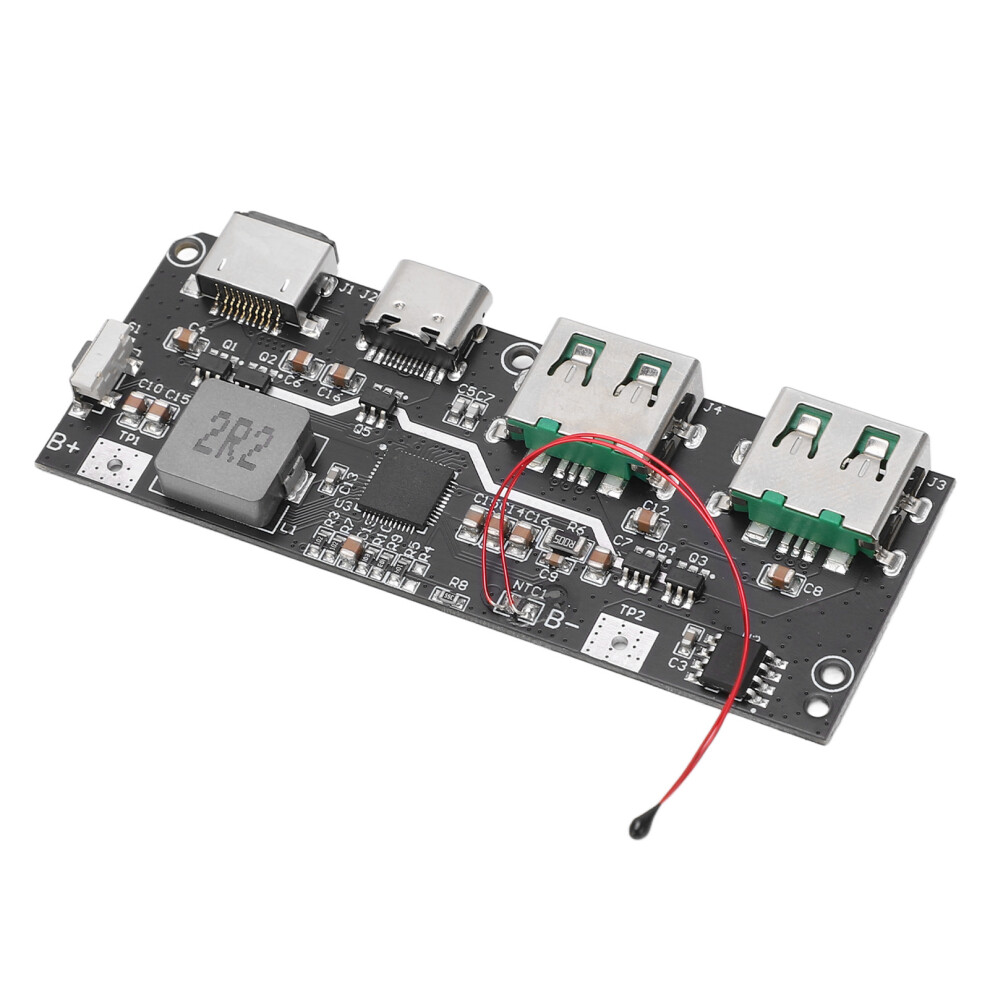

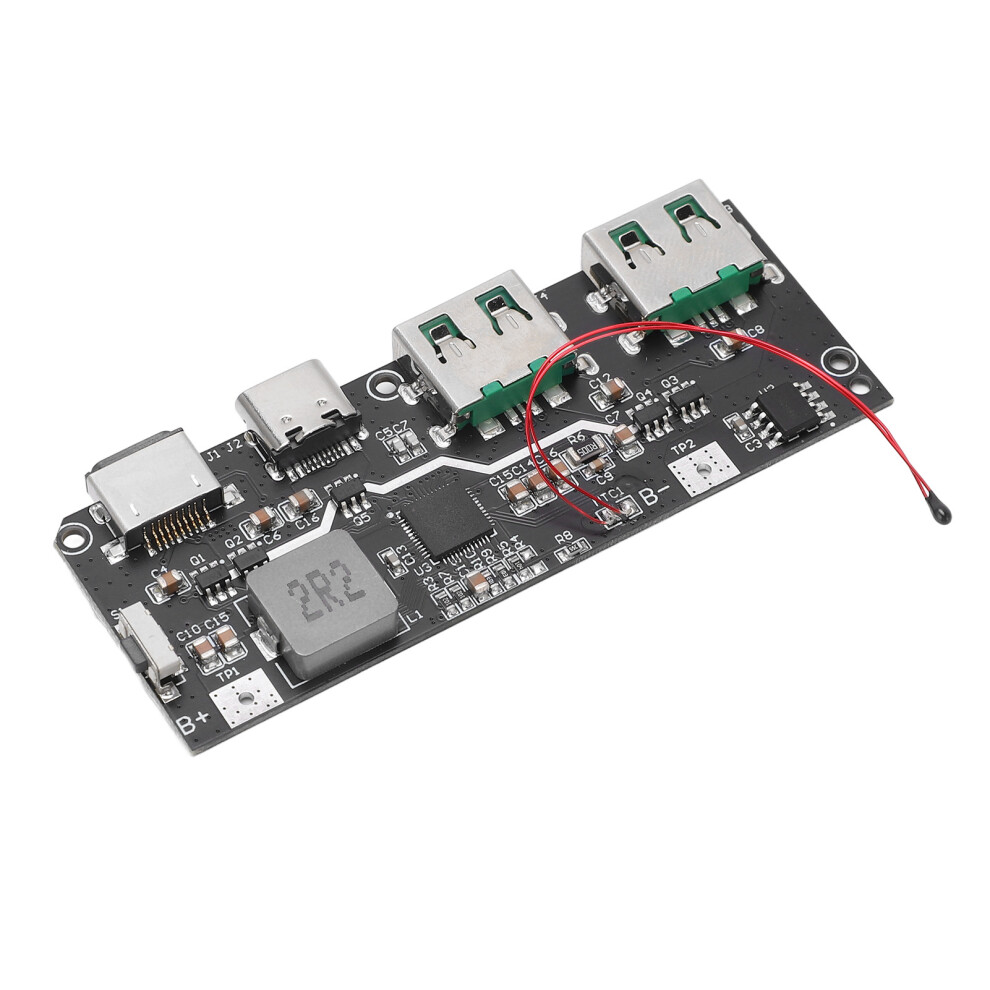

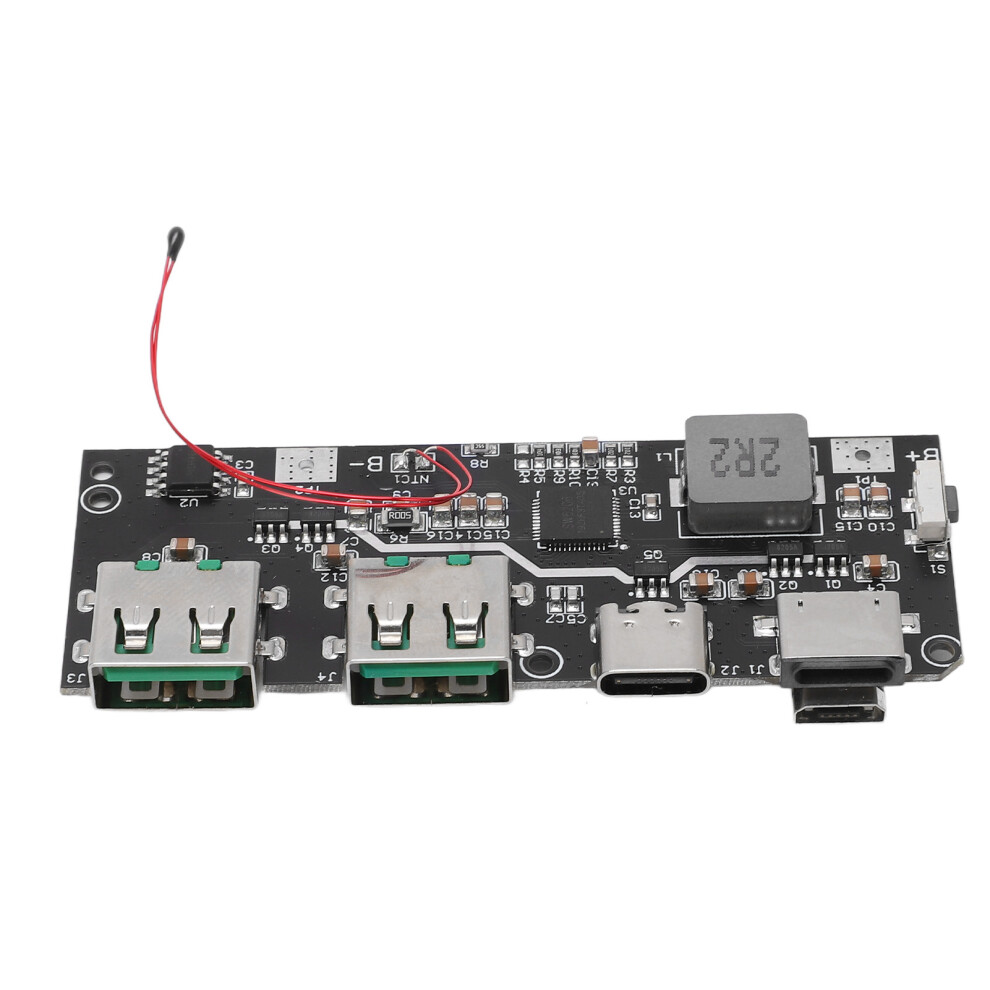

Schnittstellen: Auf der Hauptplatine befinden sich fünf USB-Schnittstellen: Typ A1, Typ A2, Micro-B, Typ C und iOS-Schnittstelle.
Typ A1 und Typ A2: Unterstützt QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, VOOC-Schnellladeausgang.
Typ C: Unterstützt PPS, PD3.0, PD2.0, QC4+, QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP-Schnellladeausgang; unterstützt PD3.0, PD2.0, AFC, FCP, SCP, PE1.1-Schnellladeeingang.
Micro-B: Unterstützt QC2.0, AFC, FCP, SCP, PE1.1-Schnellladeeingang.
iOS-Schnittstelle: Unterstützt PD-Schnellladung und 5 V / 2,4 A Langsamladung.
Leistung: Wenn die Eingabe mit dem Schnellladeprotokoll übereinstimmt, beträgt die Standard-Eingangsspannung 9 V, und die Eingangsleistung kann bis zu 21 W erreichen.
Eingang und Ausgang: Unterstützt gleichzeitiges Entladen und Laden. Unterstützt Schnellladeeingang und -ausgang im Einzelportbetrieb sowie 5 V-Eingang und -ausgang im Mehrportbetrieb.
Ausgang: Unterstützt gleichzeitiges Entladen über die Ports Typ A1, Typ A2 und Typ C.
SCP-Schnellladung: Integriertes SCP-Schnellladeprotokoll, Ausgang unterstützt 5 V bei 4,5 A. Eingang unterstützt 5 V bei 3 A.
VOOC-Schnellladung: Integriertes VOOC-Schnellladeprotokoll, Ausgang unterstützt 5 V bei 4 A.
1 x
Schnelllademodul
