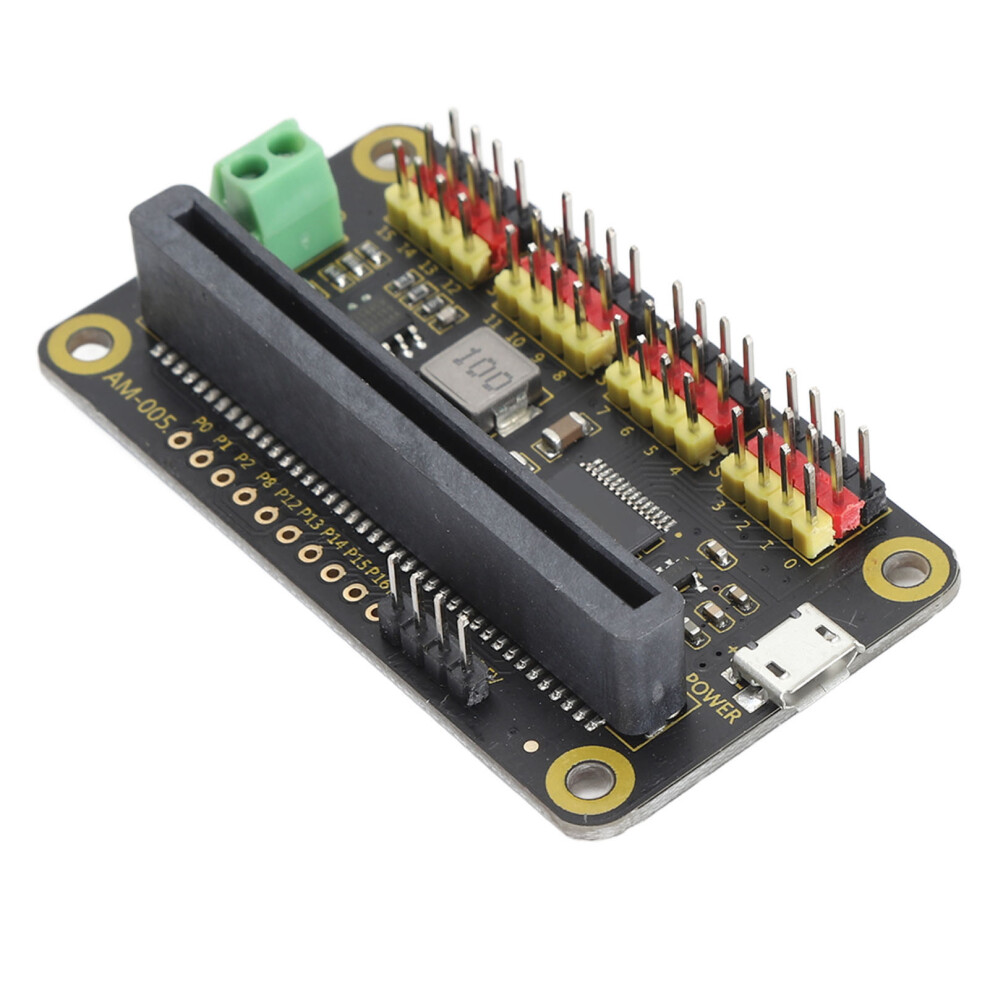

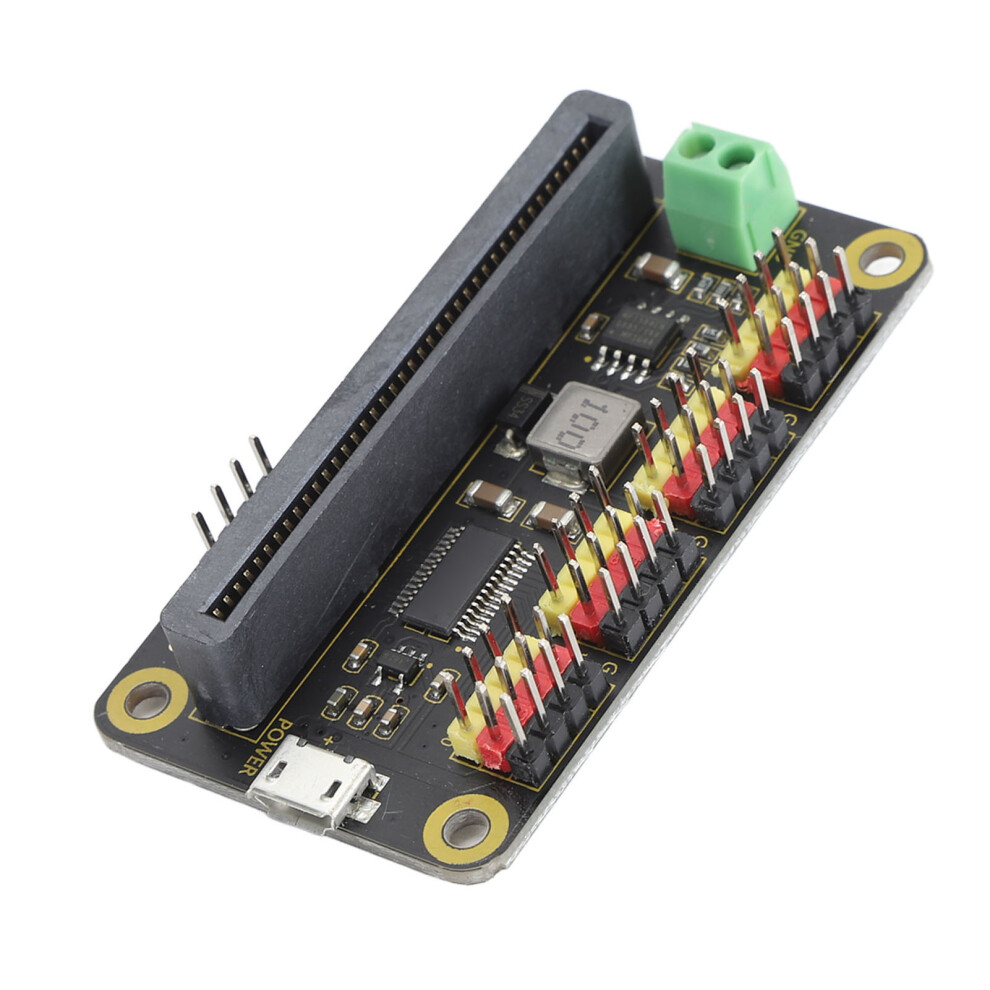

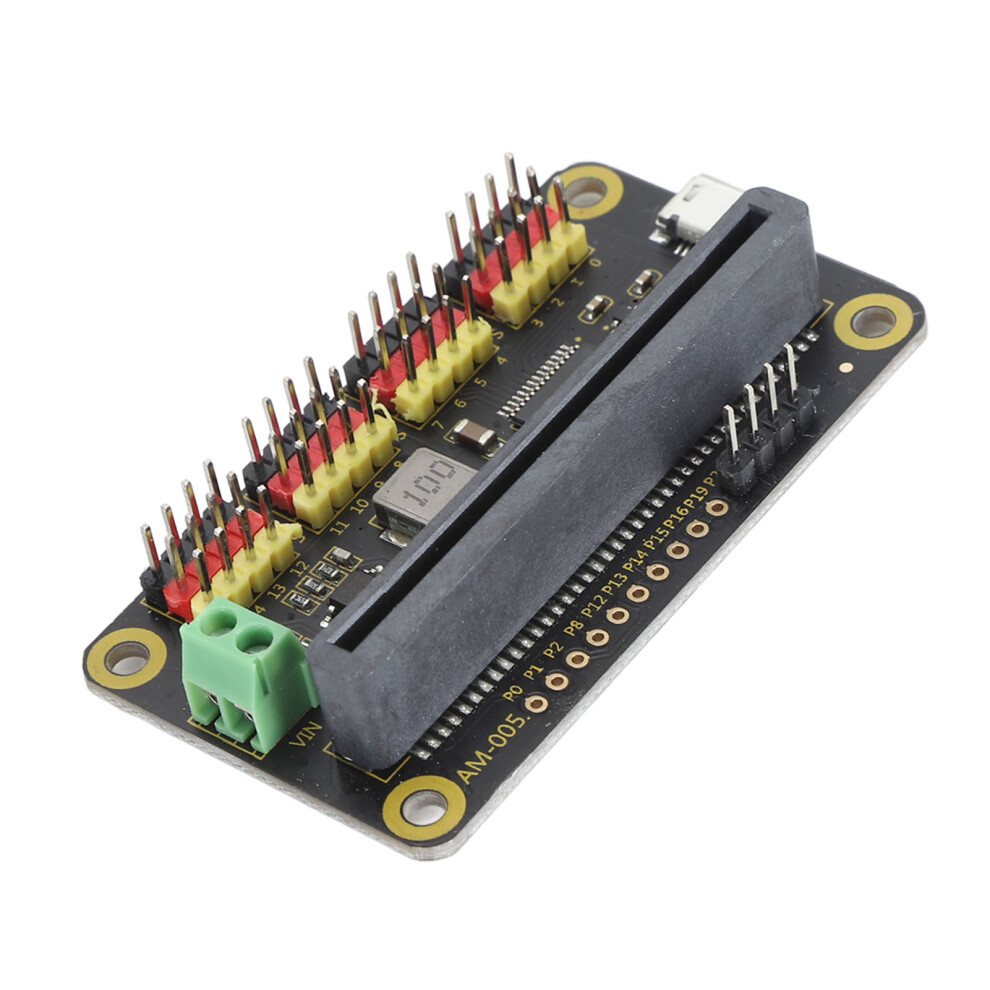

Servo-Drive-Erweiterungsplatine für Micro:bit, 16 PWM I2C

Servo-Drive-Erweiterungsplatine für Micro:bit, 16 PWM I2C Beschreibung

1. EINFACHE BEDIENUNG: Die für Micro:bit integrierte 16-Kanal-Aktor-Steuererweiterungsplatine verfügt über eine Schnittstelle für Micro:bit, sodass keine zusätzliche Verkabelung erforderlich ist. Benutzer können die Platine direkt in den Micro:bit einstecken, was komplexe Installationsschritte eliminiert und die Bedienung sehr komfortabel macht. 2. HOHE EFFIZIENZ DURCH I2C-STEUERUNG: Die Erweiterungsplatine nutzt die I2C-Schnittstelle zur Steuerung und benötigt lediglich zwei Signalleitungen, um Servos anzusteuern. Dieses Schnittstellendesign ist äußerst praktisch, spart erheblich den Einsatz von Datenleitungen und verbessert gleichzeitig die Effizienz der Datenverarbeitung. 3. STARKE SKALIERBARKEIT: Es werden bis zu 16 Servos oder PWM-Ausgänge unterstützt, wobei jeder eine Auflösung von 12 Bit aufweist, was eine präzise Steuerung gewährleistet. Zudem ist eine I2C-Steuerungsschnittstelle vorgesehen, die eine einfache Anbindung an andere Hauptsteuerplatinen ermöglicht und sich für die Umsetzung verschiedener komplexer Projekte eignet. 4. STABILES STROMVERSORGUNGSSYSTEM: Die Servo-Steuererweiterungsplatine verfügt über einen integrierten 5V-Spannungsregler-Chip mit einem Ausgangsstrom von bis zu 3A, der eine stabile Stromversorgung für externe Geräte sicherstellt. Der VIN-Anschluss kann an eine Batteriestromversorgung angeschlossen werden, was eine vielfältige Auswahl an Stromversorgungen bietet. 5. BREITE KOMPATIBILITÄT: Die Erweiterungsplatine verfügt über standardisierte Servo-Schnittstellen und kann mit einer Vielzahl gängiger Servos verbunden werden. Egal, ob Sie ein DIY-Enthusiast oder ein professioneller Anwender sind - Sie können den für Ihre Steuerung benötigten Servo auswählen.
Artikeltyp: Servo-Steuererweiterungsplatine
Material: PCB
Speisespannung: DC 6V-12V (grüne Klemme) oder 5V (Micro-USB-Schnittstelle)
Servo-Spannung: DC 5V
Logikspannung: DC 3,3V
Treiber-Chip: PCA9685
Steuerungsschnittstelle: I2C
Eigenschaften:
1. Integrierte Schnittstelle für Micro:bit, Plug-and-Play.
2. I2C-Schnittstellensteuerung,仅需 zwei Signalleitungen zur Ansteuerung von Servos.
3. Unterstützung von bis zu 16 Servos oder PWM-Ausgängen, jeweils mit 12-Bit-Auflösung.
4. Integrierter 5V-Spannungsregler-Chip, Ausgangsstrom bis zu 3A, Stromversorgung über VIN-Anschluss möglich.
5. Standardisierte Servo-Schnittstelle an Bord, kompatibel mit gängigen Servos.
6. Vorgesehene I2C-Steuerungsschnittstelle für einfache Verbindung mit anderen Hauptplatinen.
1 x Erweiterungsplatine
1 x Benutzerhandbuch
