Servo-Lenkgetriebe Alu 4.8V~6V 7:1 M4

Servo-Lenkgetriebe Alu 4.8V~6V 7:1 M4 Beschreibung

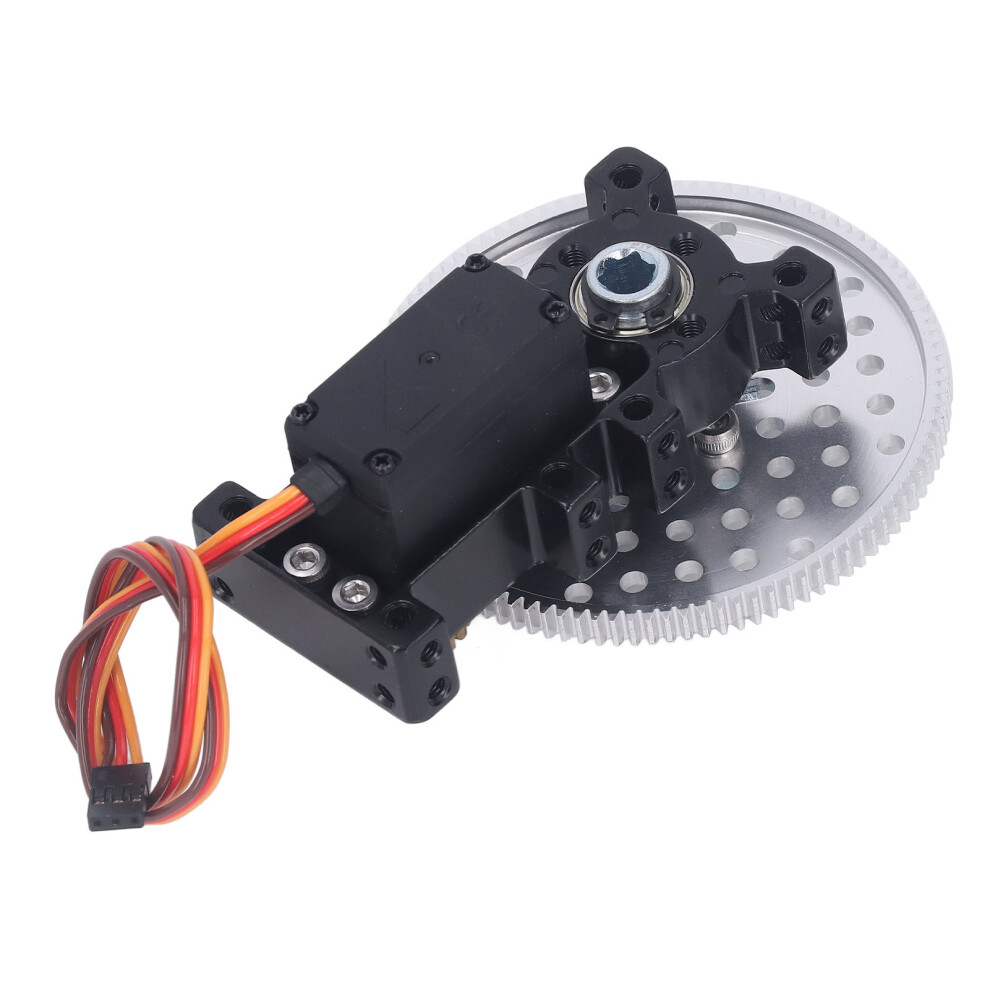

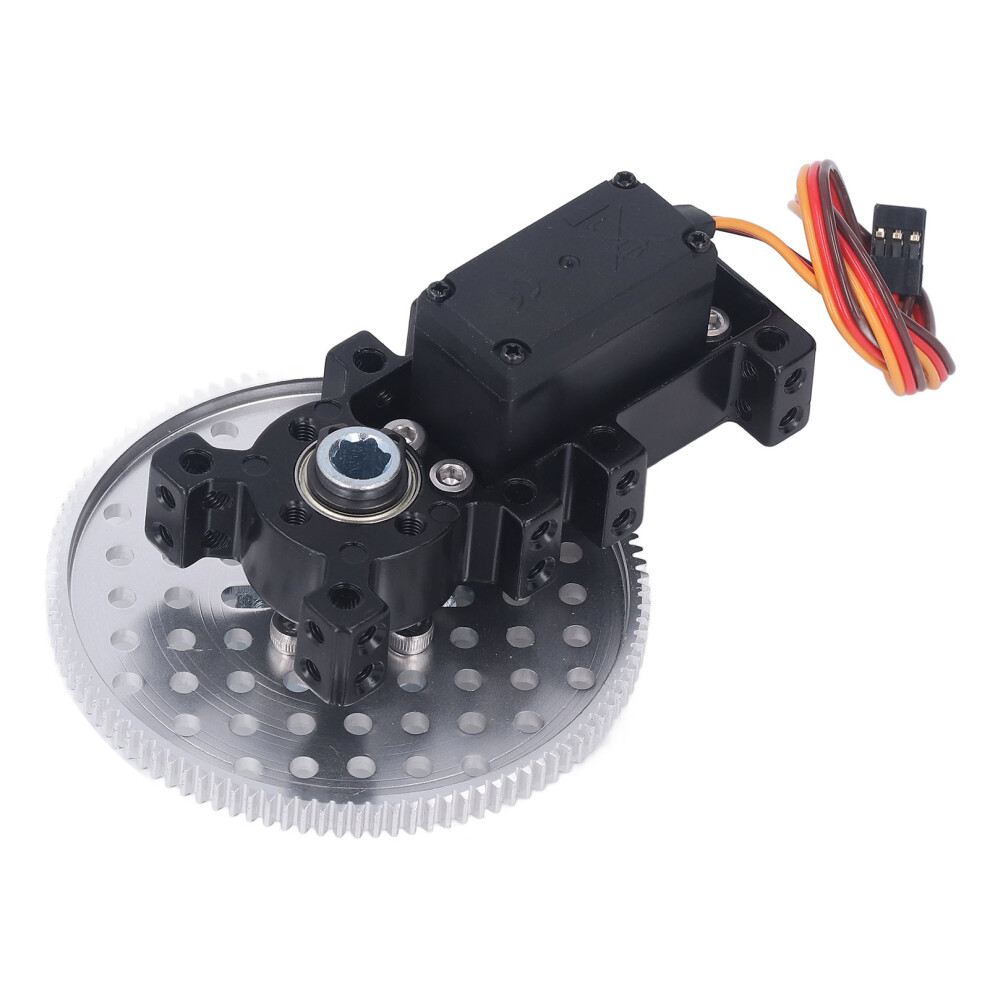

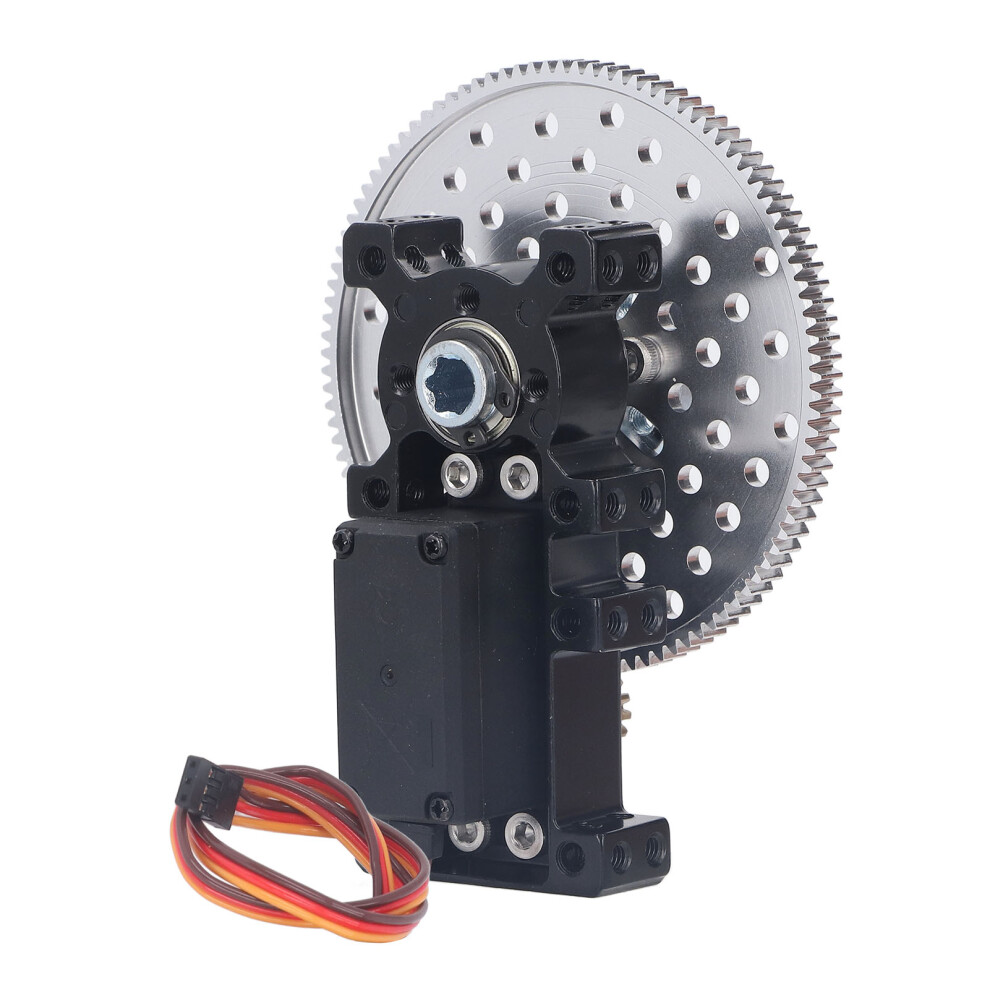

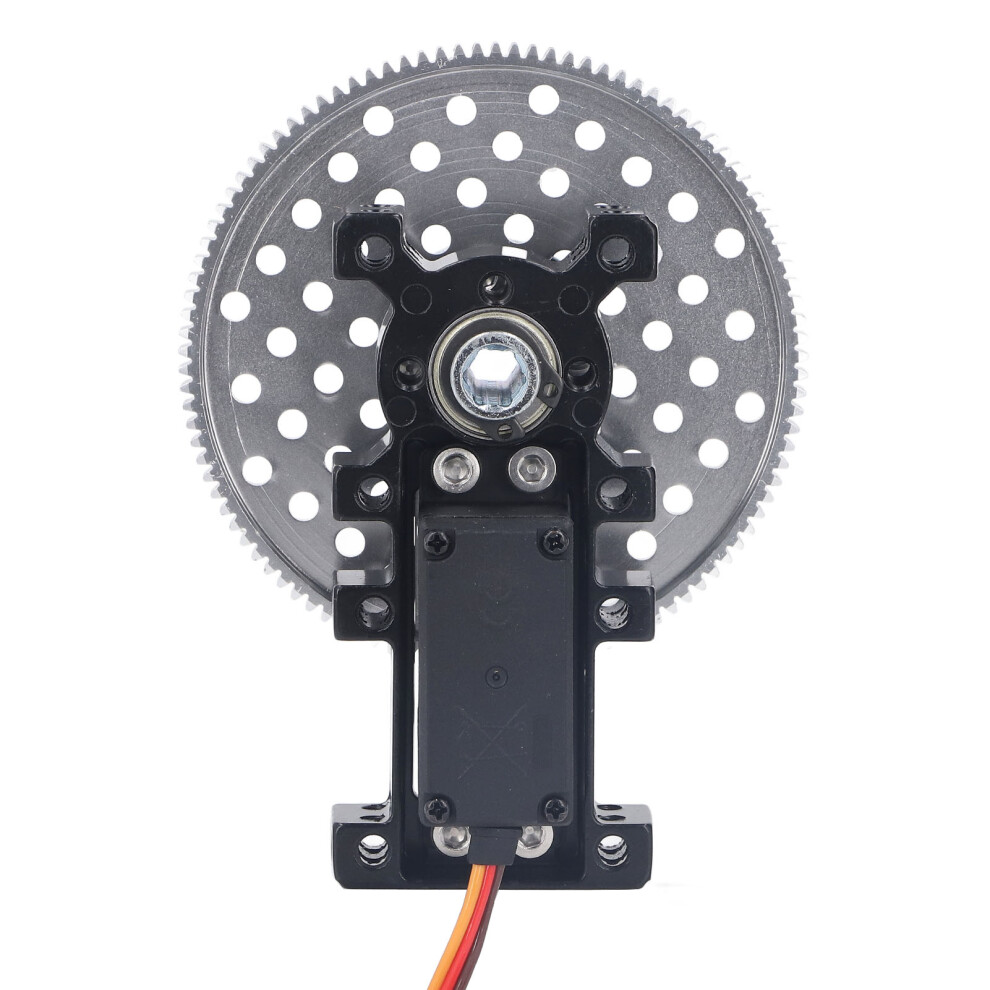

1. GLEICHMÄSSIGER ANTRIEB: Das Servogetriebe der 5215-Serie wird von einem Servolenkgetriebe mit Doppelmodus angetrieben. Der gesamte Rahmen aus Aluminium dient als Montageunterstützung für das Servogetriebe, das Lagergehäuse und die Auflageblöcke. Die Naben-Ausgangswelle ist in einem Paar Lager gelagert für eine gleichmäßige Rotation, während die axiale Last des Servos von der Ausgangs-Splineschaft des Servos isoliert wird. 2. ERHÖHTES DREHMOMENT: Das Übersetzungsverhältnis eines Servogetriebes ist ein Kompromiss zwischen Geschwindigkeit und Drehmoment. Durch die Verlangsamung des Servos wird das Drehmoment an der finalen Ausgangswelle erhöht, wodurch das Servo für anspruchsvollere Anwendungen geeignet wird. 3. STANDARDMONTAGE: An jeder Seite des Getriebes befindet sich eine M4-Gewindebohrung. Die Gewindebohrungen sind mit den standardmäßigen 8-mm-Bohrungen des Roboters ausgelegt und bieten eine breite Palette von Montageoptionen, die mit dem gesamten Robotersystem kompatibel sind. 4. LOCHVERWENDUNG: Die Klemmnabe an der Oberseite des Getriebes verfügt über M4-Gewindebohrungen zur Befestigung anderer Komponenten. Sie können jedoch auch andere Komponenten oder Kombinationen direkt über M4-Befestigungselemente und Stifte oder Distanzstücke am Aluminium-Ausgangsgetriebe befestigen. Die 8-mm-Sechskantbohrung an der Nabenwelle kann eine 8-mm-Sechskantwelle antreiben oder zum Durchführen von Kabeln, Drähten, Wellen usw. verwendet werden, um Verwicklungen zu vermeiden, den Drehwinkel des finalen Getriebes zu begrenzen, das Erscheinungsbild sauber zu halten, die Lebensdauer zu schützen und so weiter. 5. ÜBERSETZUNGSVERHÄLTNIS-PARAMETER: Das Getriebe verwendet ein externes Übersetzungsverhältnis von 2:1, wodurch Drehmoment und Genauigkeit vervielfacht werden. Es kann im Feedback-Modus und im kontinuierlichen Modus verwendet werden. Im Feedback-Modus steuert Ihr Signal die Position. Im kontinuierlichen Modus steuert Ihr Signal Geschwindigkeit und Richtung. Sie können mit dem 5102‑0001‑0001 Servo-Programmer zwischen diesen Betriebsarten wechseln. Das Getriebe verwendet ein externes Übersetzungsverhältnis von 7:1, wodurch Drehmoment und Genauigkeit um den Faktor sieben erhöht werden.
Artikeltyp: Servolenkgetriebe
Material: Aluminiumlegierung
Spannungsbereich: 4,8 V ~ 6 V
Maximaler Hub: 1,12 Umdrehungen (404)
Maximaler PWM-Bereich: 600-2400 Mikrosekunden
Leerlaufgeschwindigkeit (6,0 V): 1,63 s / 60 (37/s)
Blockiermoment (6,0 V): 92,4 kg·cm (1281 oz)
Richtung: Erhöhung des PWM-Signals gegen den Uhrzeigersinn
Bewegung pro Mikrosekunde: 0,22 / Mikrosekunde
1 x Servolenkgetriebe
