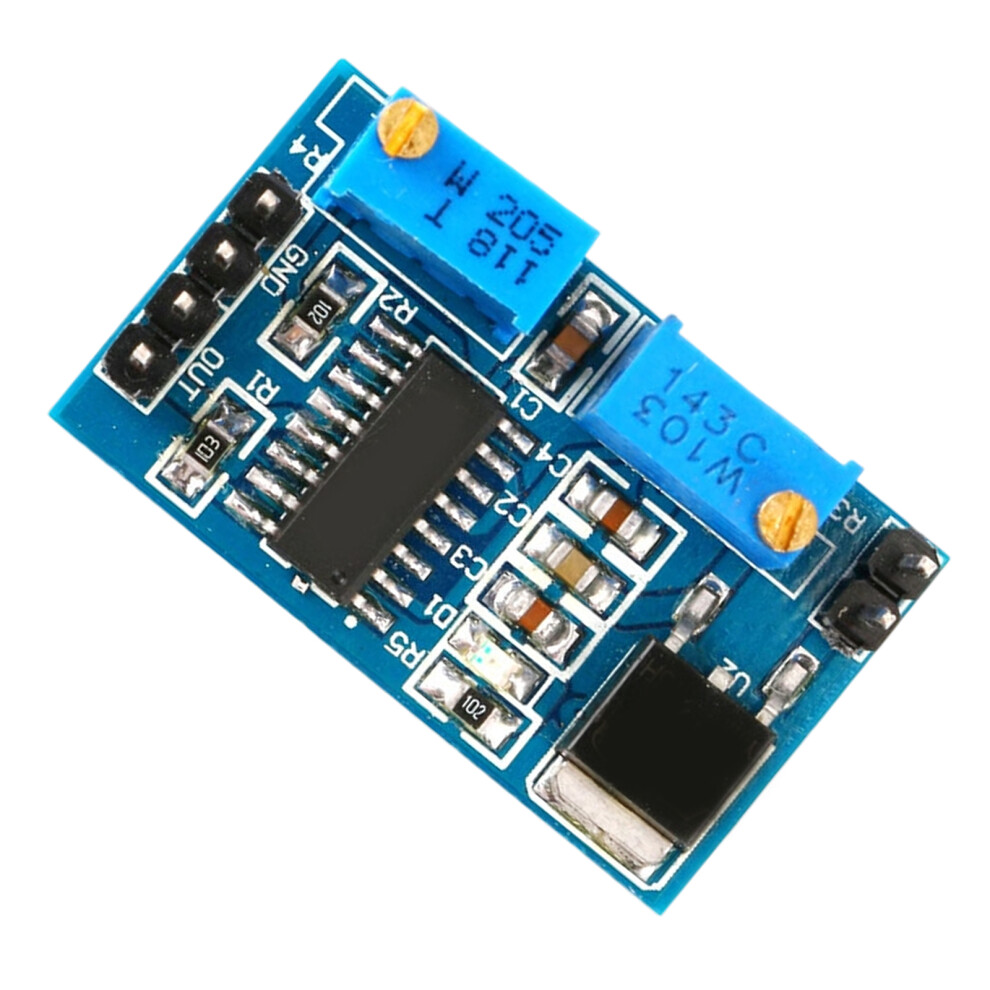

SG3525 PWM-Controller-Modul, doppelt einstellbare Frequenz von-1

SG3525 PWM-Controller-Modul, doppelt einstellbare Frequenz von-1 Beschreibung

Eigenschaften:
Doppelte Parameteranpassung: Verfügt über zwei einstellbare Widerstände zur separaten Steuerung der Wellenformfrequenz (200 Hz - 100 kHz) und des Arbeitszyklus (0-100 %), was eine individuelle Ausgabe für Anwendungen wie Motorgeschwindigkeitssteuerung und LED-Helligkeitsanpassung ermöglicht.
Professionelle Steuerschaltung: Enthält den Modulationscontroller SG3525A und den Leistungsregulierungschip 78M05 und liefert eine konsistente 5-V-Referenz für Industrie- und Hobbyelektronikprojekte.
Breite Leistungskompatibilität: Betrieb mit 8-12-V-Gleichstromeingang mit integrierter Leistungsanzeige, was eine stabile Funktion bei verschiedenen Anwendungen mit geringem Stromverbrauch gewährleistet und gleichzeitig die Überwachung vereinfacht.
Kompaktes Design: Kleine Abmessungen von 30,8 x 18 mm mit leichtem ABS-Gehäuse ermöglichen eine einfache Integration in Schaltungslayouts für Motorsteuerung, Leistungsregelung und Wellenformerzeugung.
Vielseitige Anwendungen: Ideal für mehrere Anwendungen, einschließlich der Einstellung der Motorgeschwindigkeit, der Einrichtung von Stromumwandlungen, der LED-Dimmsteuerung und der Wellenformerstellung sowohl in experimentellen als auch in industriellen Umgebungen.

Spezifikationen:
Materialien: ABS
Größe: 30,8 18 mm
Kernsteuerchip: SG3525A PWM-Steuerchip
Spannungsstabilisierender Chip: 78M05 Spannungsstabilisierender Chip
Arbeitsspannungen: 8~12 VDC
Ausgangsamplitude: 5V
Frequenzeinstellbereiche: 200 Hz ~ 100 kHz (einstellbar)

Das Paket beinhaltet:
1PC-PWM-Controller-Modul

Hinweis:
Aufgrund der manuellen Messung kann es zu Abweichungen von 0-1 cm kommen. Stellen Sie sicher, dass es Ihnen nichts ausmacht, bevor Sie bieten.
Aufgrund der Unterschiede zwischen verschiedenen Monitoren spiegelt das Bild möglicherweise nicht das tatsächliche Produkt wider.
