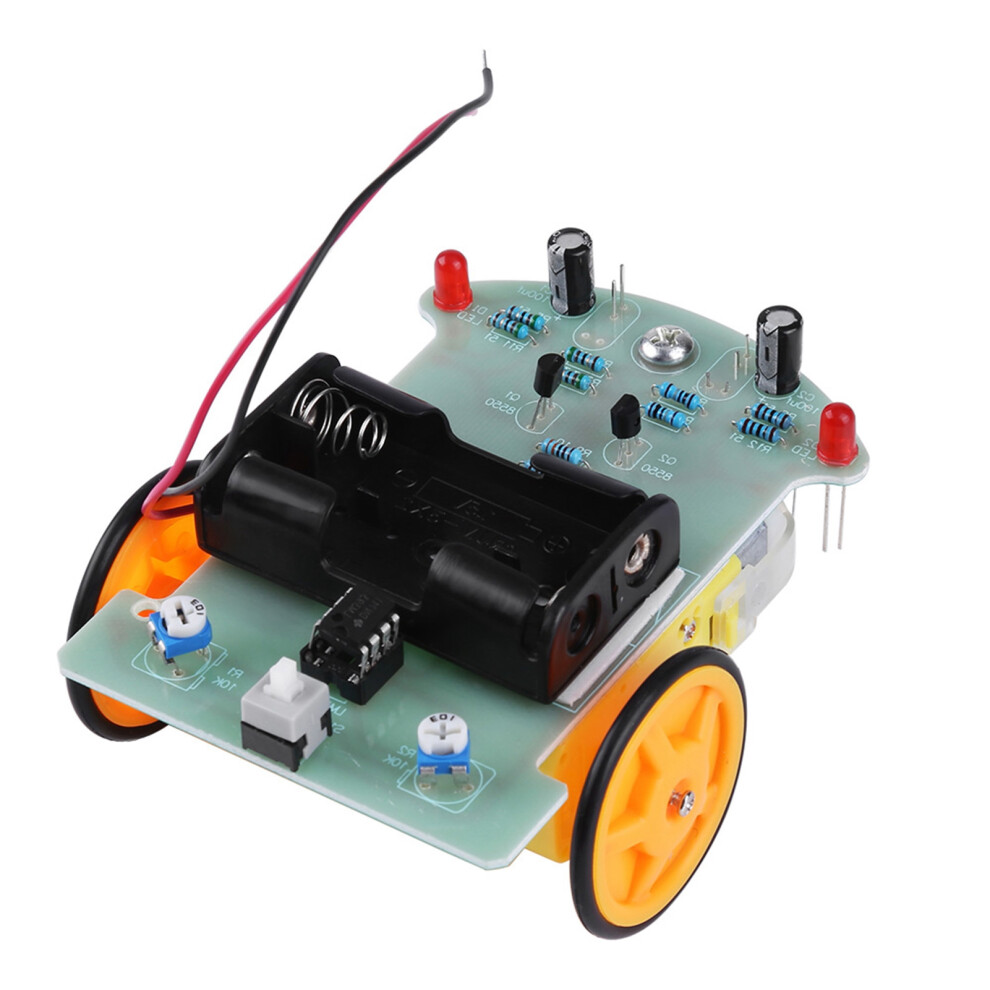

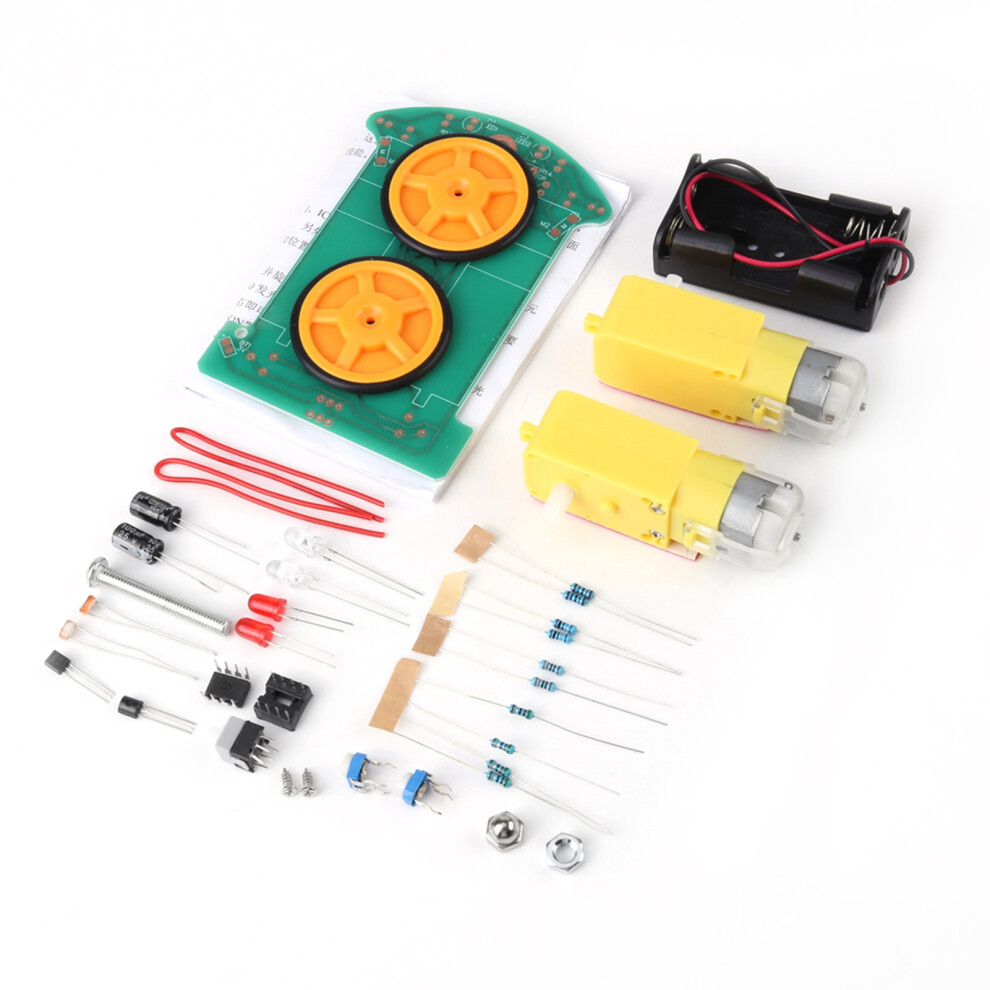

Smartes Tracking Auto DIY Kit Elektronische Komponenten für Robotik

Smartes Tracking Auto DIY Kit Elektronische Komponenten für Robotik Beschreibung

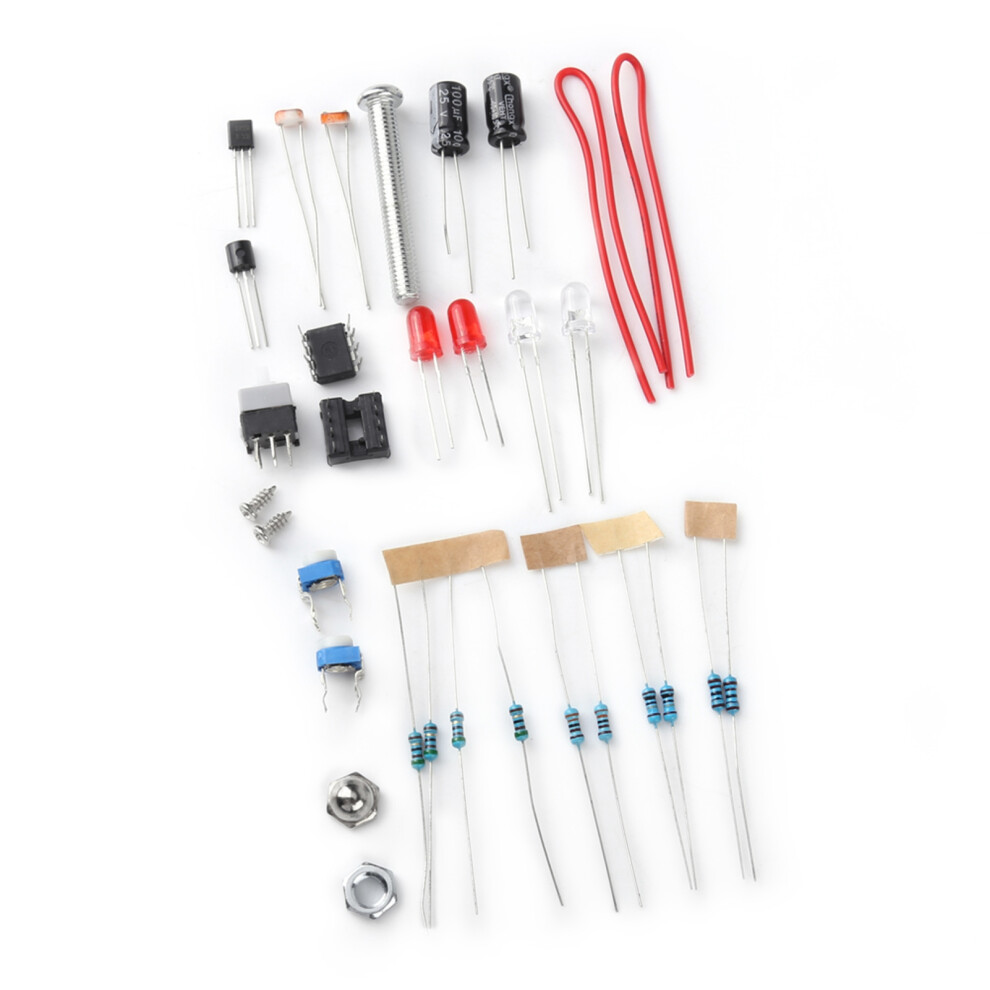

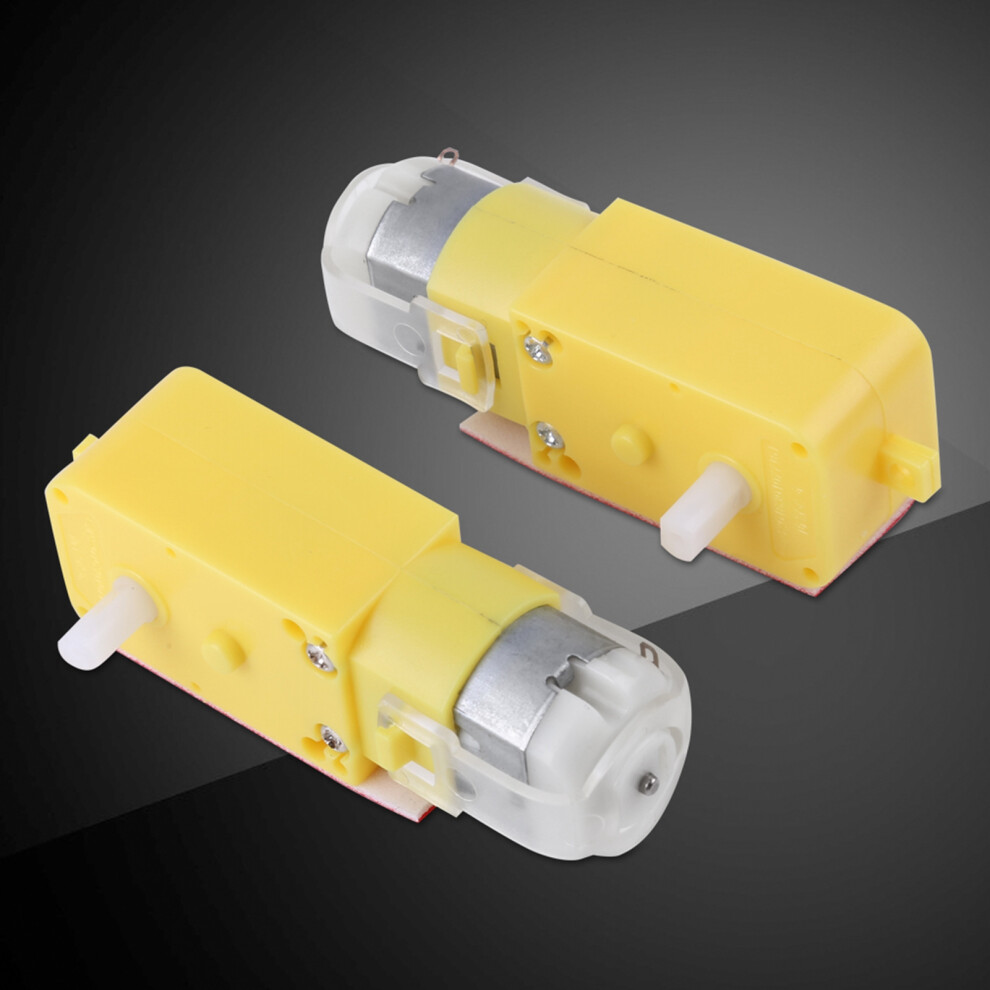

Smart Tracking Car DIY Zubehör Set Elektronisches Komponenten Set Eigenschaften: Dieses intelligente Tracking-Auto DIY-Kit hilft Ihnen, die Theoriebeschreibung mechanischer Vorgänge zu verstehen und elektronische Kenntnisse wie Fotowiderstand, Spannungsvergleicher, Motoransteuerungskreis und weitere verwandte Themen beim Zusammenbau zu erlernen. Der lichtempfindliche Widerstand kann die Stärke des äußeren Lichts erkennen. Je stärker das Licht, desto geringer ist der Widerstand. Wenn rotes LED-Licht auf einen weißen und einen schwarzen Bereich projiziert wird, variiert der reflektierende Grad, wodurch sich der fotowiderstand ändert und die nachfolgenden Schaltkreise entsprechend gesteuert werden können. Der LM393 ist ein Dual-Kanal-Spannungsvergleicher-IC, bestehend aus zwei unabhängigen Präzisions-Spannungsvergleichern. Er wird verwendet, um zwei Eingangsspannungen zu vergleichen und die Ausgangsspannung entsprechend zu ändern. Der speziell gefertigte Motor besitzt ein Untersetzungsgetriebe, was die Schwierigkeit stark reduziert und ihn äußerst gut geeignet für den Einsatz macht. Der LM393 vergleicht zwei lichtempfindliche Widerstände: Bei einem Ungleichgewicht auf einer Seite stoppt der Motor auf dieser Seite, während der Motor auf der anderen Seite schneller dreht, um das Auto in die richtige Richtung zu lenken. Der gesamte Vorgang läuft als geschlossener Regelkreis ab, was eine schnelle und empfindliche Steuerung ermöglicht. Montageanleitung: Schritt 1: Schaltungslötung Der elektrische Lötbereich ist einfacher. Das Löten erfolgt nach dem Prinzip von niedrigen zu hohen Bauteilen am Platinenlayout. Zunächst werden die acht Widerstände gelötet. Mit einem Multimeter sollte überprüft werden, ob die Widerstandswerte korrekt sind. Schritt 2: Mechanische Montage Das rote Kabel ist mit der +3V-Stromversorgung verbunden, das gelbe Kabel ist Masse. Überschüssiges Kabel kann für das Motorenkabel genutzt werden. Schritt 3: Installation des Fotokreises Der lichtempfindliche Widerstand und die Leuchtdioden (beachten Sie die Polung) werden umgekehrt auf die Leiterplatte gesetzt, die Entfernung zur Masse beträgt ca. 5 mm. Sowohl der lichtempfindliche Widerstand als auch die Leuchtdioden haben eine Abstand von 5 mm. Zum Schluss kann die Stromversorgung für einen Funktionstest angeschlossen werden. Schritt 4: Fahrzeugfeineinstellung Die richtige Richtung erfolgt entlang der universellen Räder. Wenn Sie den linken Fotowiderstand gedrückt halten, sollten die Räder auf der rechten Seite des Autos rotieren. Bei Betätigung des rechten Fotowiderstands drehen die Räder auf der linken Seite. Falls das Auto zurückfährt, können die Kabel der beiden Motoren ausgetauscht werden. Wenn eine Seite normal läuft und die andere rückwärts, tauschen Sie einfach die Kabel auf der Rückseite aus. Lieferumfang: 1 x Smart Car DIY-Set (Zerlegte Teile) Hinweis: Bitte beachten Sie, dass dieses Produkt in einer zufälligen Mischung aus neuer und alter Version versendet wird. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
