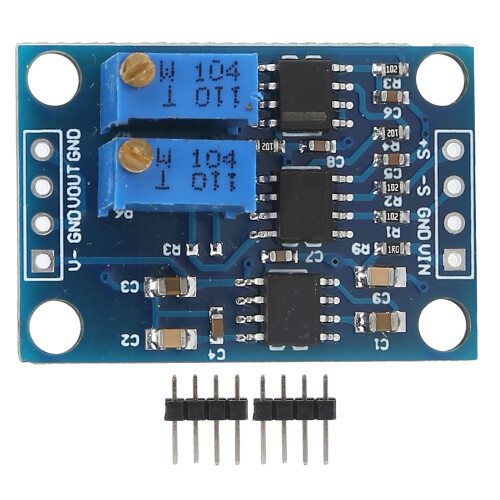

Spannungsverstärkermodul AD620 Mikro-/Millivolt-Signal

Spannungsverstärkermodul AD620 Mikro-/Millivolt-Signal Beschreibung

1. Der Eingangsbereich ist breit. Dieses Produkt verwendet den AD620 zur Verstärkung, der Mikrovolt- und Millivolt-Signale verstärken kann. Es bietet eine höhere Verstärkungsgenauigkeit und eine bessere Linearität als das auf dem Markt erhältliche LM358, und der maximale Ausgangsspannungsbereich beträgt 9 V. 2. Ein Potentiometer wird verwendet, um das Eingangssignal zu verstärken; die Verstärkung beträgt bis zu 1000-fach und kann ausschließlich über ein Potentiometer eingestellt werden. 3. Der Nullpunkt kann über den Nullpunkt-Kompensations-Potentiometer justiert werden, um die Genauigkeit zu verbessern, und es tritt keine Nullpunkt-Drift auf, um die Kundenanforderungen zu erfüllen. 4. Das Modul verwendet den 7660A-Chip für negative Spannung, um eine negative Spannung (-Vin) auszugeben, die Kunden bereitgestellt werden kann, um andere Dual-Versorgungslasten anzutreiben. 5. Miniaturbauform, Abmessungen 32 x 22 mm, vier 3-mm-Befestigungslöcher sind gleichmäßig verteilt, Standardabstand auf beiden Seiten 2,54 mm
Artikeltyp: Spannungsverstärkermodul
Material: Harz
Modell: AD620
Eingangsspannung: DC 3-11 V
Verstärkung: 1,5- bis 1000-fach einstellbar, Nullpunkt einstellbar
Common-Mode-Abstoßungsverhältnis: 100 dB
Eingangs-Bias-Strom: 1,0 nA (maximal)
Ausgabe negative Spannung: Größer als -Vin. Aufgrund des Ausgangsinnenwiderstands des Chips für negative Spannung ist die tatsächliche Ausgabe größer als -Vin; je größer die Lastleistung, desto größer der Spannungsabfall der negativen Spannung.
Abmessungen: Ca. 32 x 22 mm / 1,3 x 0,9 Zoll
Befestigungslöcher: Ca. 3 mm / 0,12 Zoll
Standardabstand: Ca. 2,54 mm / 0,1 Zoll
1 x Spannungsverstärkermodul
2 x Stiftleiste
