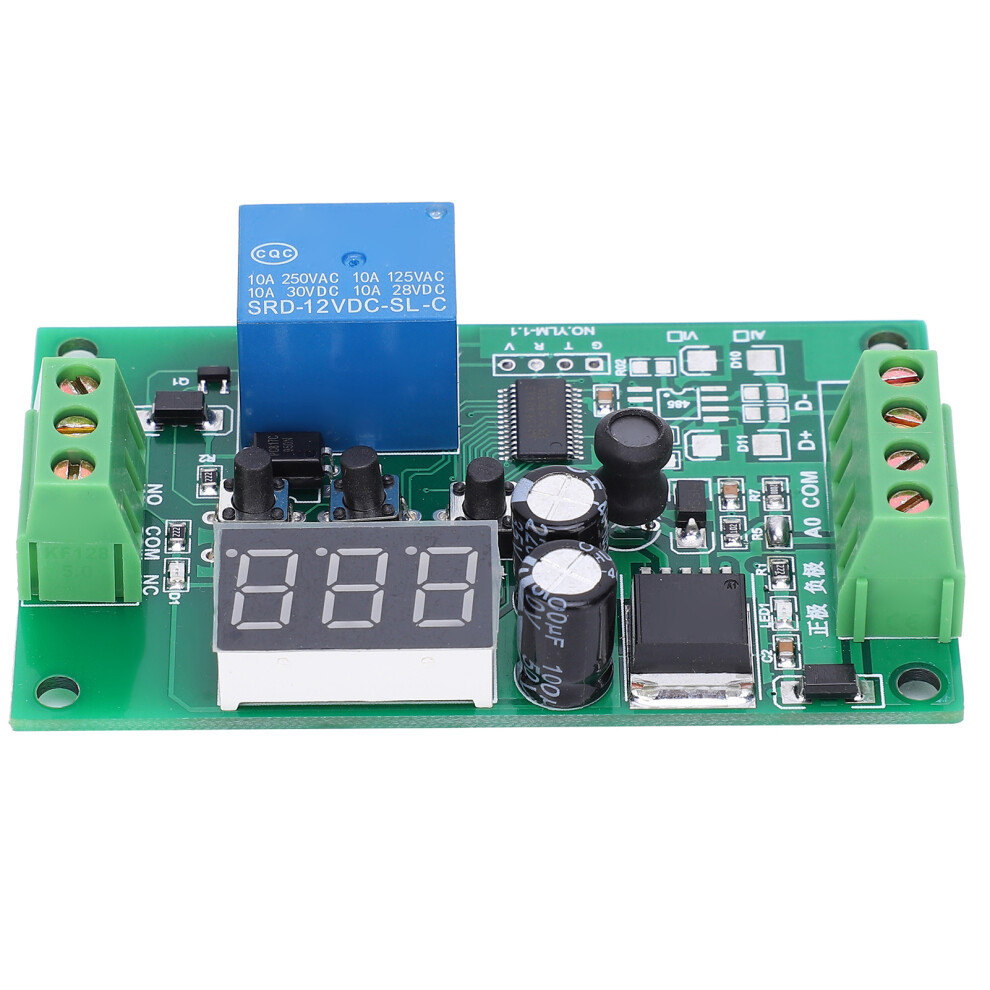

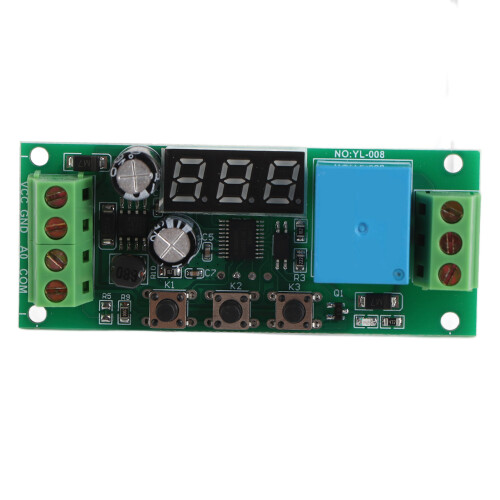

Stromdetektionssensor 4-20mA Relaismodul DC12V

Stromdetektionssensor 4-20mA Relaismodul DC12V Beschreibung

1. Bestehend aus professionellen PCB-Materialien, mit stabiler Leistung und langer Lebensdauer. 2. Erhöht den Schutz der Stromversorgung gegen falsche Polung, um Risiken von Arbeitsfehlern zu verringern und die Arbeitseffizienz zu verbessern. 3. Mit dreistelliger Anzeige, die dreitastige Einstellung ist bequem und einfach zu bedienen. 4. Das Modul ist klein, leicht zu tragen und zu lagern, bequem zu verwenden und bietet gute Leistung. 5. Hervorragende Verarbeitung, mit strenger Qualitätskontrolle und Qualitätssicherung, hoher Sicherheitsfaktor, kann mit gutem Gewissen verwendet werden.
Artikeltyp: Stromdetektionssensor-Modul
Material: PCB
Arbeitsstrom: Standby: 12 mA, Betrieb: 56 mA
Betriebsspannung: DC 12 V
Lebensdauer der digitalen Anzeige: 50.000 Stunden
Relais-Lebensdauer: 100.000 Zyklen
Digitalanzeige: 3-in-1
Betriebstemperatur: -20~75
Messbereich: 0-25 mA
Detektionssignal: 4-20 mA
Produkteigenschaften:
4-20-mA-Stromdetektion: Nach dem Einschalten des Moduls wird zunächst PX angezeigt und der aktuell eingestellte Modus wird angezeigt. Zu diesem Zeitpunkt kann der Modus durch Drücken der "+"- und "-"-Tasten eingestellt werden. Nach 4 s erfolgt der Übergang zur Echtzeitanzeige des gemessenen Stroms. Dreitastige Einstellung der oberen und unteren Grenzen sowie Auswahl des Funktionsmodus

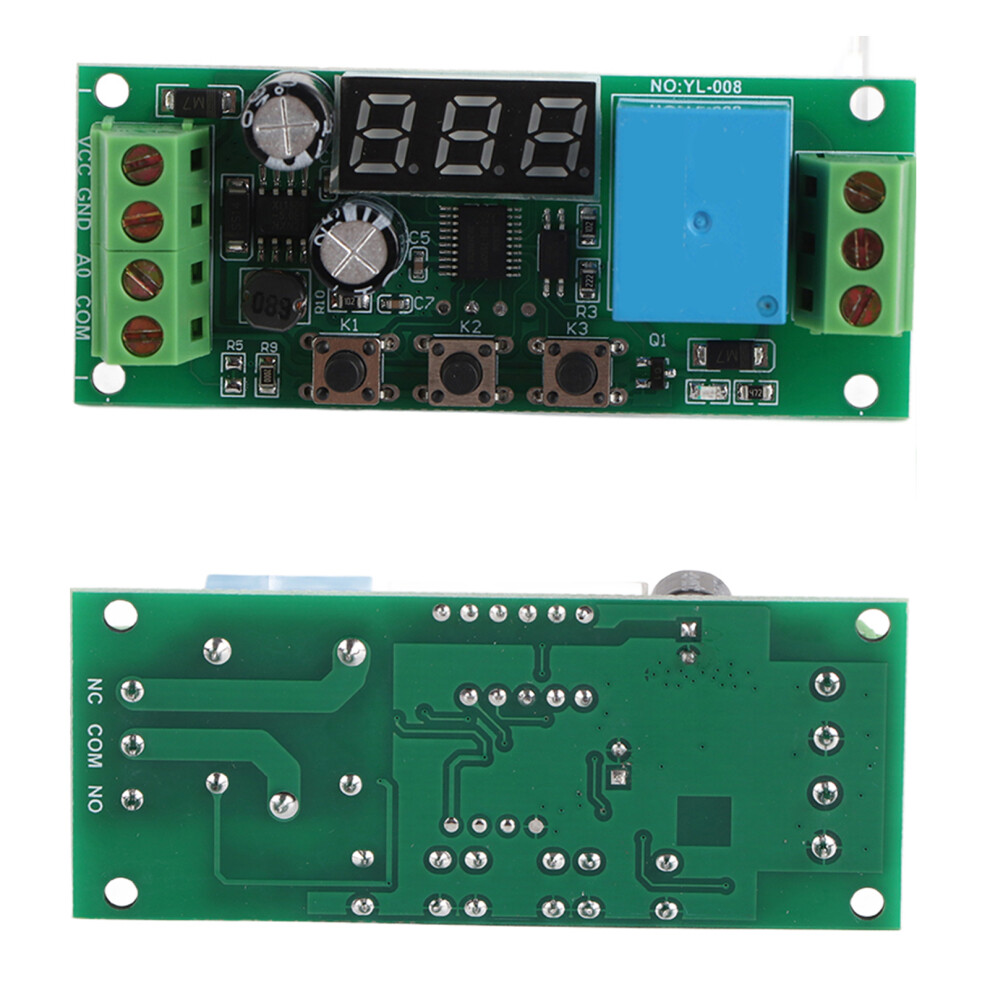

Schnittstellenbeschreibung:
Eingang
Positivpol: Anschluss an den positiven Pol der Stromversorgung
Negativpol: Anschluss an den negativen Pol der Stromversorgung
AO: 4-20-mA-Signal-Eingang
COM: Verbindung mit dem negativen Pol der Stromversorgung
Ausgang
NO: NO-Kontakt
COM: Gemeinsamer Kontakt
NC: NC-Kontakt
Mehrere Modi können wie folgt eingestellt werden: (Langes Drücken von "-" für 3 s, um den Einstellmodus zu aktivieren)
P-1: Ansaugen, wenn der Wert den eingestellten Wert überschreitet, aber unter dem eingestellten Wert getrennt; der gemessene Wert überschreitet den unteren Grenzwert und das Relais saugt an, und trennt unterhalb des unteren Grenzwerts.
P-2: Trennung, wenn der Wert den eingestellten Wert überschreitet, aber unter dem Ansaugen; wenn der gemessene Wert den unteren Grenzwert überschreitet, ist das Relais getrennt, und das Ansaugen erfolgt unterhalb des unteren Grenzwerts.
P-3: Ansaugen im Intervall und Trennung außerhalb des Intervalls; der gemessene Wert liegt zwischen dem oberen und unteren Grenzwert und das Relais saugt an, sonst ist es getrennt.
P-4: Trennung im Intervall, Ansaugen außerhalb des Intervalls; das Relais ist getrennt, wenn der gemessene Wert zwischen dem oberen und unteren Grenzwert liegt, sonst saugt es an.
P-5: Trennung unterhalb des unteren Grenzwerts und Ansaugen oberhalb des oberen Grenzwerts; wenn der gemessene Wert den unteren Grenzwert überschreitet, trennt das Relais, und oberhalb des oberen Grenzwerts saugt das Relais an.
P-6: Ansaugen unterhalb des unteren Grenzwerts und Trennung oberhalb des oberen Grenzwerts; wenn der gemessene Wert den unteren Grenzwert überschreitet, saugt das Relais an, und oberhalb des oberen Grenzwerts ist das Relais getrennt.
Einstellanleitung (zur besseren Beschreibung wird K1 für die Einstellungstaste, K2 für die +Taste und K3 für die -Taste verwendet):
Tastenbeschreibung: "K1 Umschalten/Einstellen; K2 +; K3 -/Modusauswahl
Drücken Sie die K1-Taste, die erste Ziffer blinkt, stellen Sie die Hunderterstelle des unteren Grenzwerts ein, drücken Sie K2 oder K3, um eine Änderung von 0-1 vorzunehmen.
Drücken Sie die K1-Taste, die zweite Ziffer blinkt, stellen Sie die Zehnerstelle des unteren Grenzwerts ein, drücken Sie K2 oder K3, um eine Änderung von 0-9 vorzunehmen.
Drücken Sie die K1-Taste, die dritte Ziffer (Einerstelle des unteren Grenzwerts) blinkt, stellen Sie die Einerstelle des unteren Grenzwerts ein, drücken Sie K2 oder K3, um eine Änderung von 0-9 vorzunehmen.
Drücken Sie die K1-Taste, die vierte Ziffer blinkt, stellen Sie die Hunderterstelle des oberen Grenzwerts ein, drücken Sie K2 oder K3, um eine Änderung von 0-1 vorzunehmen.
Drücken Sie die K1-Taste, die fünfte Ziffer blinkt, stellen Sie die Zehnerstelle des oberen Grenzwerts ein, drücken Sie K2 oder K3, um eine Änderung von 0-9 vorzunehmen.
Drücken Sie die K1-Taste, die sechste Ziffer blinkt, stellen Sie die Einerstelle des oberen Grenzwerts ein, drücken Sie K2 oder K3, um eine Änderung von 0-9 vorzunehmen.
Drücken Sie die K1-Taste zum siebten Mal, die Digitalanzeige blinkt nicht, sie zeigt den gemessenen Stromwert an.
1 x Stromdetektionssensor-Modul
