Stück INMP441 Omnidirektionales Mikrofonmodul

Stück INMP441 Omnidirektionales Mikrofonmodul Beschreibung

Produktvorstellung:

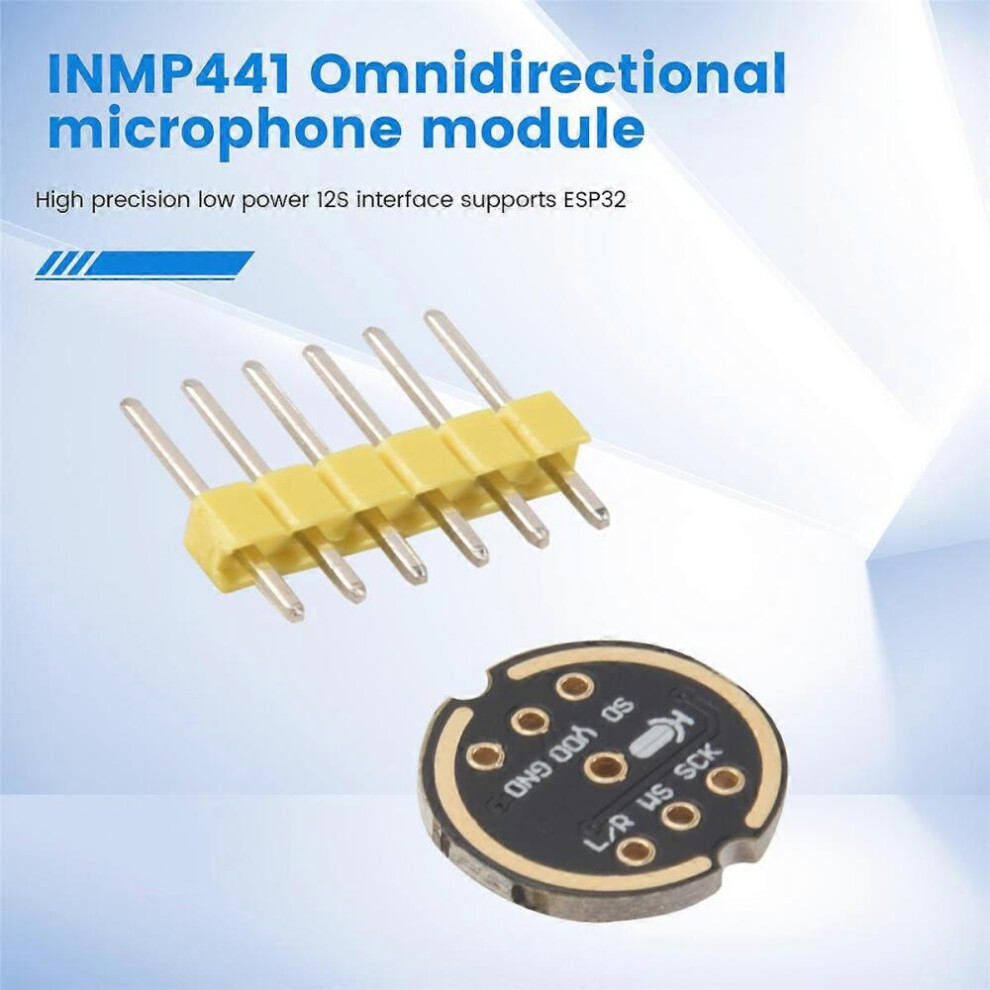

Das INMP441 ist ein leistungsstarkes, energiesparendes, omnidirektionales MEMS-Mikrofon mit digitalem Ausgang und Bodenanschluss.

Die Komplettlösung INMP441 besteht aus einem MEMS-Sensor, Signalaufbereitung, Analog-Digital-Wandler, Anti-Aliasing-Filter, Energiemanagement und einer branchenüblichen 24-Bit-I²S-Schnittstelle. Dank der I²S-Schnittstelle kann das INMP441 direkt an digitale Prozessoren wie DSPs und Mikrocontroller angeschlossen werden, ohne dass ein Audio-Codec benötigt wird.

Das INMP441 zeichnet sich durch ein hohes Signal-Rausch-Verhältnis aus und ist ideal für Nahfeldanwendungen. Sein flacher Breitband-Frequenzgang sorgt für eine hohe Auflösung und natürliche Klangwiedergabe.

Produktmerkmale:

Digitale I²S-Schnittstelle mit hochpräzisen 24-Bit-Daten

2. Hohes Signal-Rausch-Verhältnis von 61

3. Hohe Empfindlichkeit -26 dBFS

4. Stabiler Frequenzgang von 60 Hz bis 15 kHz

Geringer Stromverbrauch: 1,4 mA

Hohes PSR: -75 dBFS

Schnittstellendefinition:

Serieller Datentakt für die I2S-Schnittstelle

WS: Auswahl des seriellen Datenworts für die I2S-Schnittstelle

L/R: Auswahl des linken/rechten Kanals.

Bei Einstellung auf "Low" gibt das Mikrofon ein Signal auf dem linken Kanal des I2S-Frames aus.

Bei Einstellung auf "High" gibt das Mikrofon Signale auf dem rechten Kanal aus.

SD: Serielle Datenausgabe der I2S-Schnittstelle.

VCC: Eingangsspannung, 1,8 V bis 3,3 V.

GND: Masse

Anschluss an ESP32:

INMP441 ESP32

--GPIO14

SD--GPIO32

WS--GPIO15

L \/ R--GND

GND--GND

--VDD3.3

Farbe: Schwarz

Material: ABS

Lieferumfang:

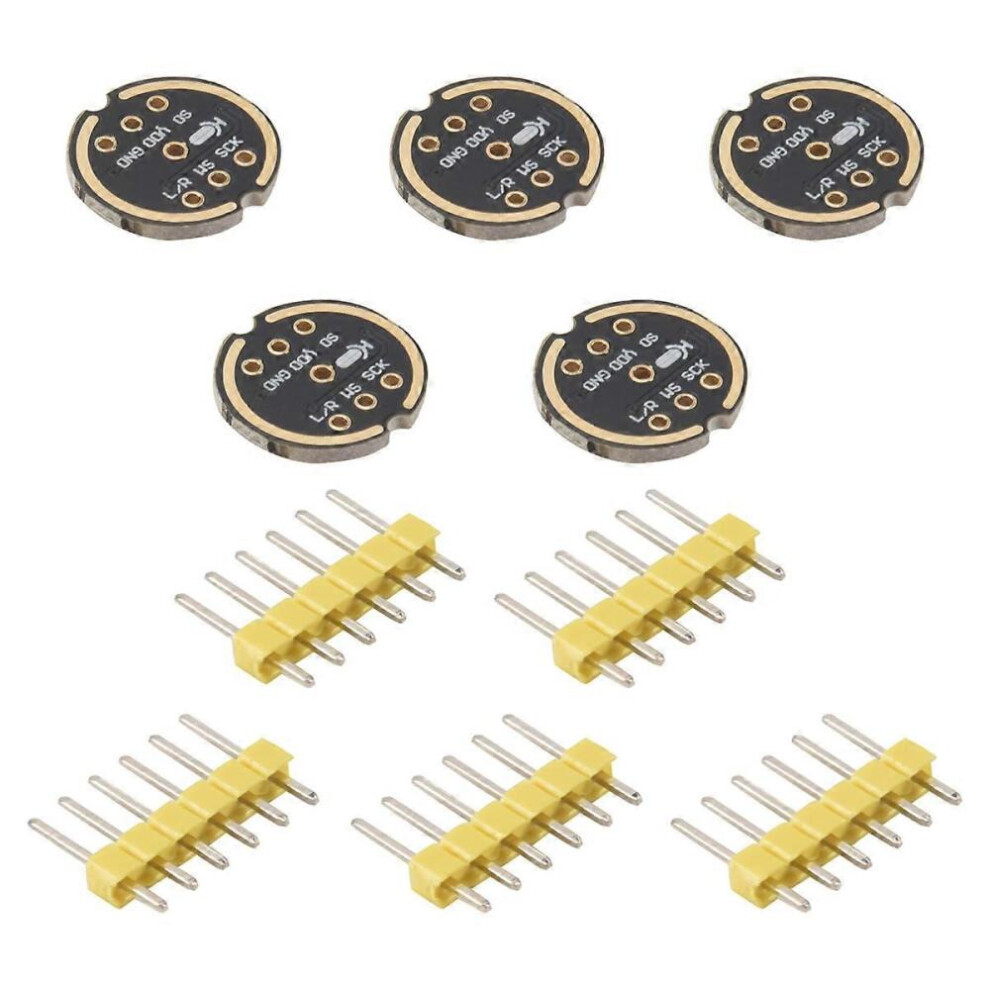

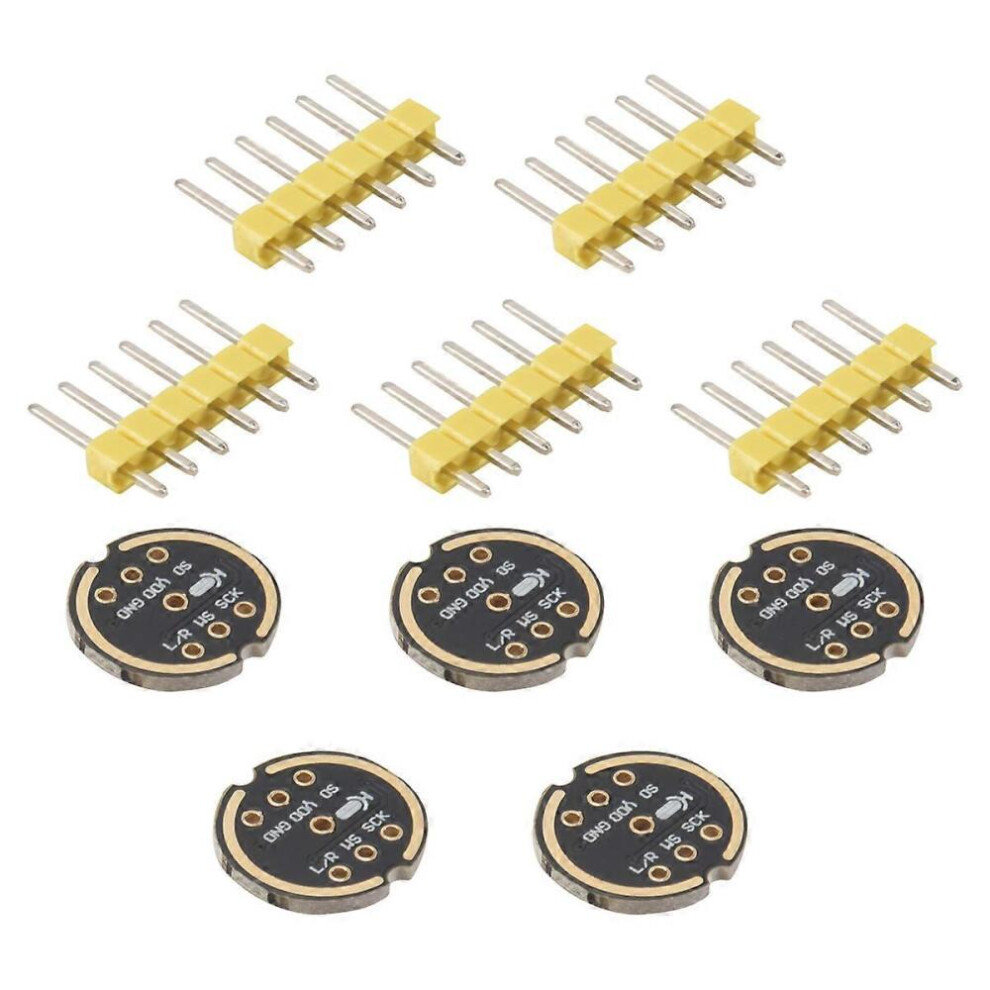

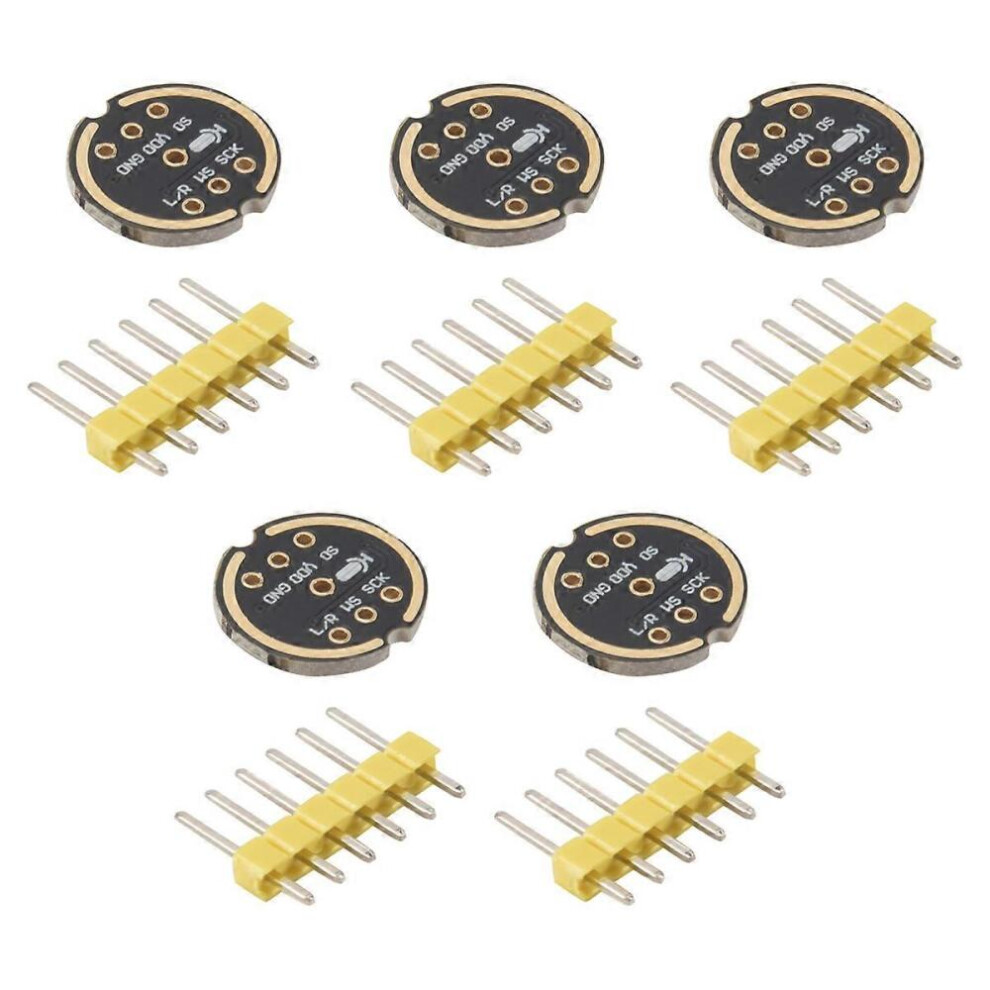

5 * Omnidirektionales Mikrofonmodul

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
