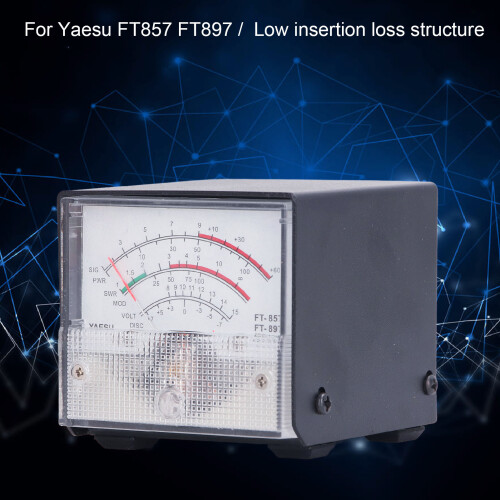

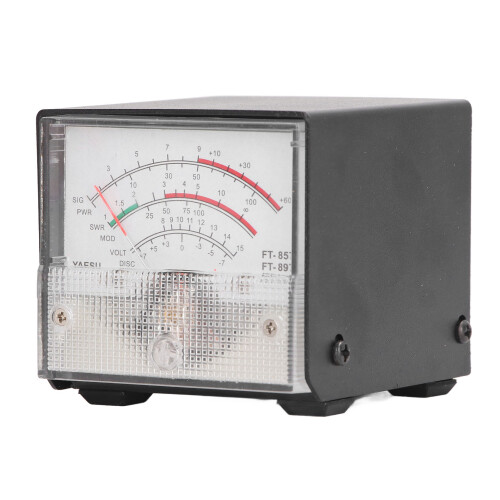

SWR-Testgerät Zeiger Typ für FT857 FT897 - Edelstahl
New
56,17 €
Would you like us to let you know when it's back?
Beschreibung & Details
Zusammenfassung
- APPLICABLE MODEL: This standing wave ratio meter is suitable for Yaesu FT857 FT897 car radio models, which has good compatibility.

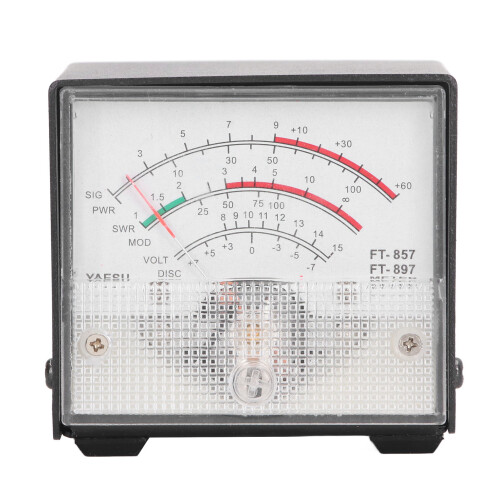

- MULTIPLE DISPLAY: The dial can clearly display the automatic level control voltage, modulation level, standing wave ratio, and power supply voltage.
- SIMPLE READING: Transmit power and standing wave ratio can be read directly from the meter without requiring complex calibration procedure.
- PORTABLE DESIGN: This SWR meter has a compact size, designed for car radio users or amateur radio enthusiasts with insufficient indoor space.
- EASY CONNECTION: Low insertion loss (0.3dB or less) structure, which can be connected to the motherboard for a long time, convenient and practical.
SWR-Testgerät Zeiger Typ für FT857 FT897 - Edelstahl Beschreibung
SWR-Testgerät Zeiger-Typ Leistungsdetektor Stehwellen-Verhältnis-Messgerät für Yaesu FT857 FT897
Artikeltyp: SWR-Meter
Material: Edelstahl
Anwendbares Modell: Für Yaesu FT857 FT897
Anzeigeeinstellungen:
1. Drücken und halten Sie die FUNC-Taste, um das Einstellungsmenü zu öffnen und das erweiterte Menü zu aktivieren.
2. Drehen Sie SELECT, um den Einstellungsmenüpunkt Nr. 060 [MTR ARX SEL] aufzurufen.
3. Drehen Sie DIAL, um den Anzeigeinhalt des externen Instruments auszuwählen:
- SIG: Eingangsleistungssignalstärke anzeigen
- CTR: Discriminator-Center-Meter
- VLT: Batteriespannung anzeigen
- N/A: Leer
- FS: Das externe Instrument mit einem Standard-Signal voller Skala von 1mA am Instrument anschließen
- OFF: Das Instrument ausschalten
4. Drücken und halten Sie die FUNC-Taste, um die Einstellungen zu speichern und das Einstellungsmenü zu verlassen.
Ausgangsanzeigeeinstellungen:
1. Drücken und halten Sie die FUNC-Taste, um das Einstellungsmenü zu öffnen und das erweiterte Menü zu aktivieren.
2. Drehen Sie SELECT, um den Einstellungsmenüpunkt Nr. 061 [MTR ATX SEL] aufzurufen.
3. Drehen Sie DIAL, um den Anzeigeinhalt des externen Instruments auszuwählen:
- PWR: Send-Leistung anzeigen
- ALC: Automatischer Pegelregelungs-Spannung anzeigen
- MOD: Modulationspegel anzeigen
- SWR: Stehwellenverhältnis anzeigen
- VLT: Netzspannung anzeigen
- N/A: Leer
- OFF: Das Instrument ausschalten
Der Messgerät wurde kalibriert (falls eine Kalibrierung erforderlich ist). Die Kalibrierungsmethode ist wie folgt:
1. Drücken und halten Sie die FUNC-Taste, um das Einstellungsmenü zu öffnen und das erweiterte Menü zu aktivieren.
2. Drehen Sie SELECT, um den Menüpunkt Nr. 060 [MTR ARX SEL] aufzurufen.
3. Drehen Sie DIAL, um FS auszuwählen.
4. Verwenden Sie einen kleinen Schlitzschraubendreher, um die Kalibrierungsjustierung an der Rückseite des Geräts anzupassen, bis sich der Zeiger auf der Maximalmarkierung befindet.
5. Kalibrierung abgeschlossen.
Wenn Sie die Menüs 60 und 61 nicht finden können, hat die Funkstation diese beiden Menüs ausgeblendet. Drücken und halten Sie die F-Taste, um die Menüeinstellungen zu öffnen, stellen Sie das Menü Nr. 1 auf AN, und drücken Sie die F-Taste, um zu speichern und das versteckte Menü zu öffnen.
Details
| OPC | PHS5W62 |
|---|---|
| Codes | 7621317698242 (EAN) |
