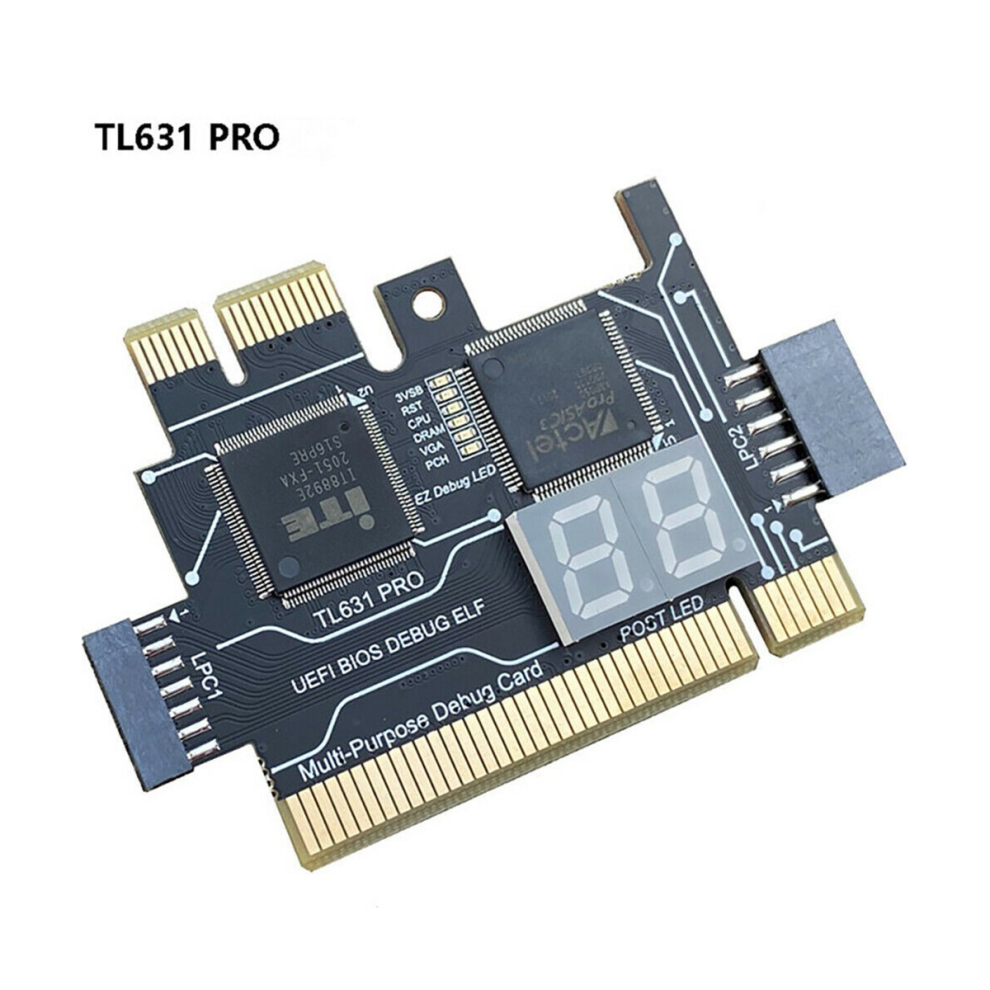

TL631 Pro Multifunktions-Desktop-Laptop LPC-DEBUG Postkarte PCI, A

TL631 Pro Multifunktions-Desktop-Laptop LPC-DEBUG Postkarte PCI, A Beschreibung

1. TL631 PRO verwendet den neuen 130-Nanometer-Flash-Speicherchip der Actel ProASIC3-Serie mit einem neuen, reinen System. Der Designstil der Familie wird beibehalten.
2. Gemini-Treibermodul: Treibermodul vom Typ BGA, Design mit versteckten Teilen.
3. Die TL631 PRO-Karte weist weder Widerstand noch Kapazität auf und sieht schön und großzügig aus. Nutzen Sie sie freier.
4. Integrierte Patch-Digitalröhre: Selbst entwickelte bindende Digitalröhre, LED-Kern, hell und komfortabel, dünn und wissenschaftlich sinnvoll.

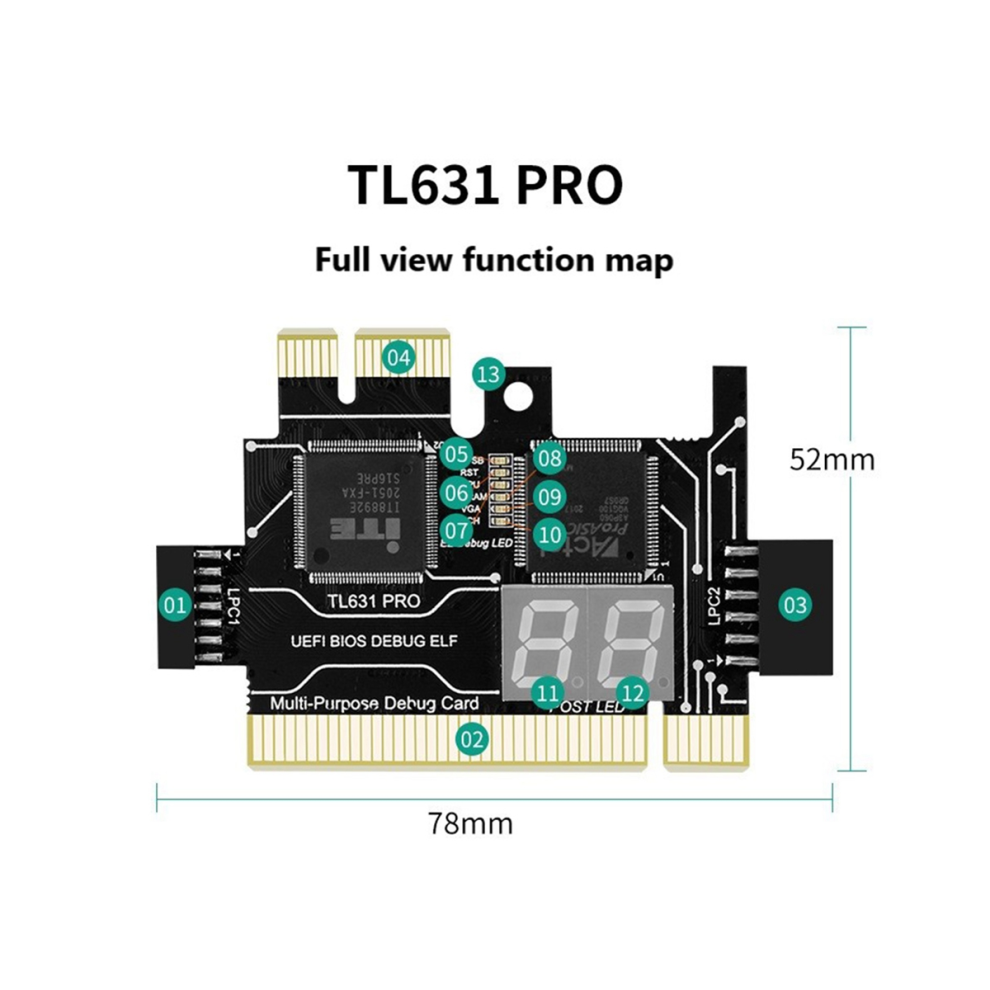

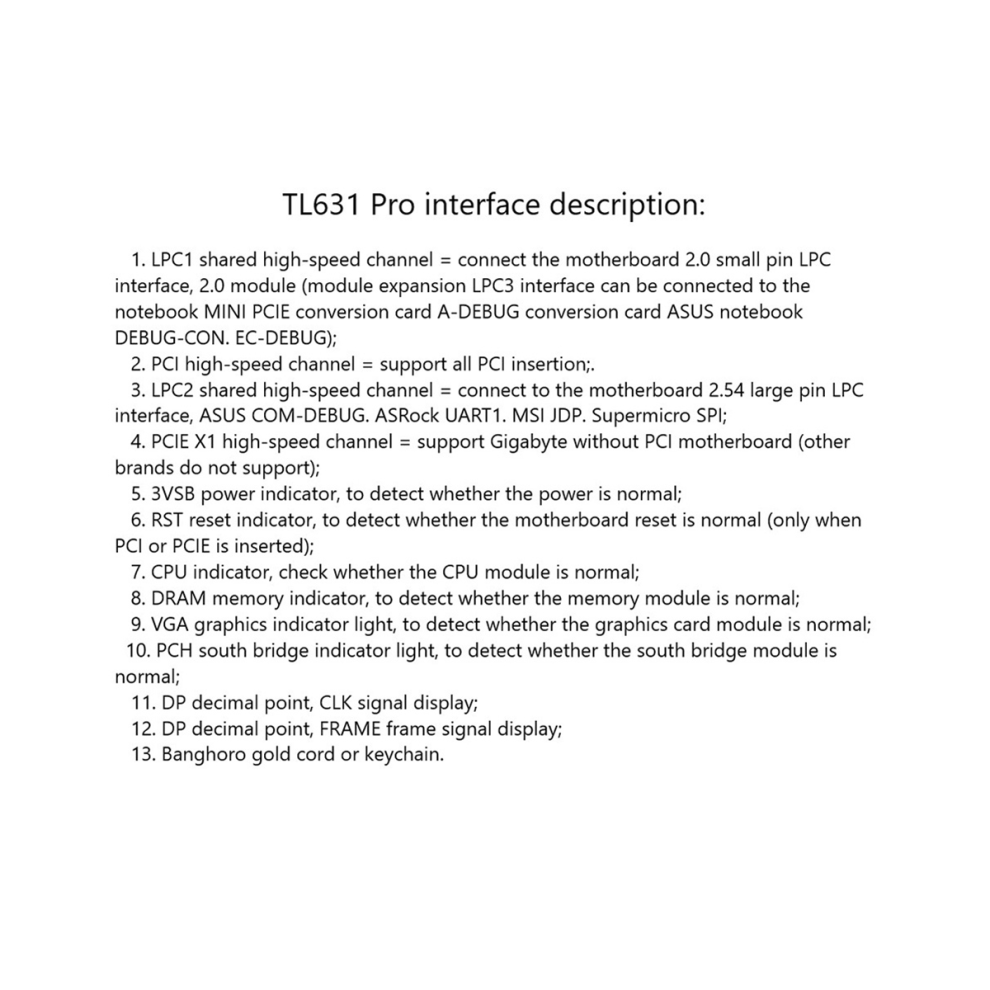

TL631 Pro Schnittstellenbeschreibung:

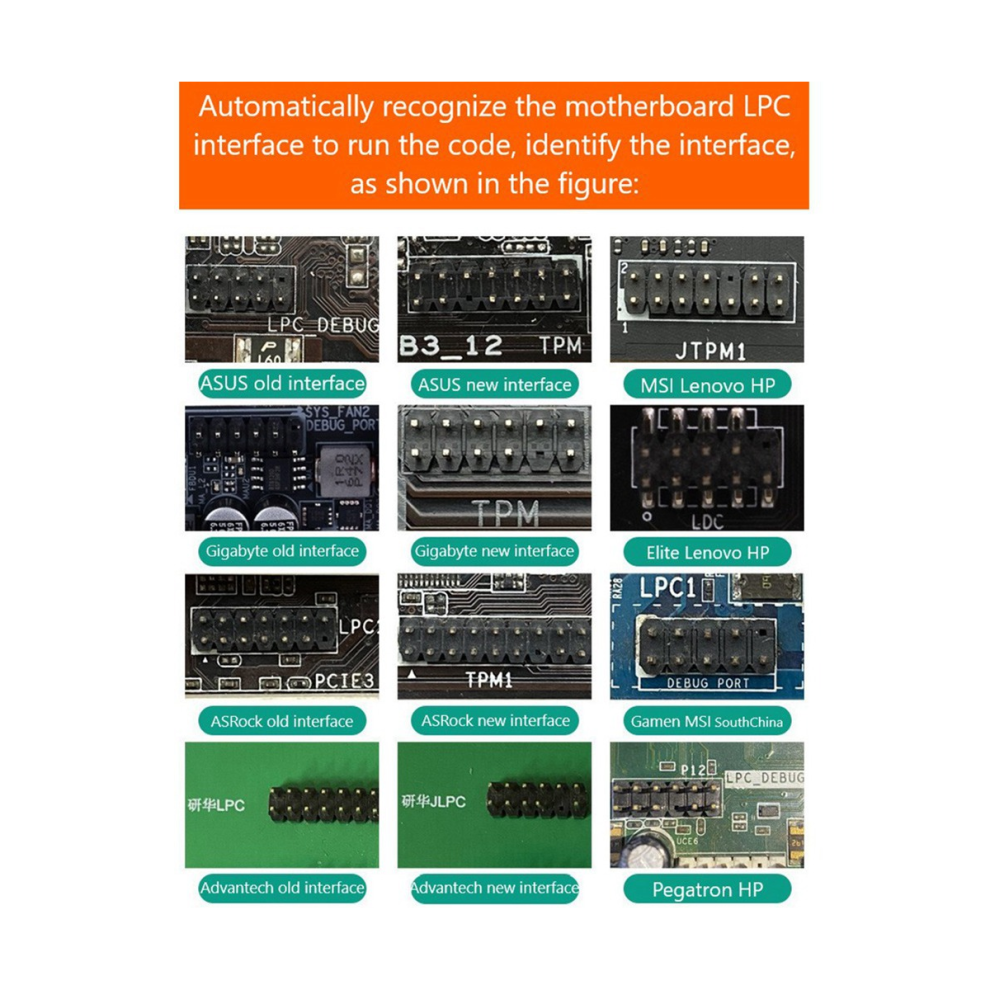

1: Gemeinsam genutzter LPC1-Hochgeschwindigkeitskanal = Verbindung zur 2.0-LPC-Schnittstelle mit kleinem Pin des Motherboards, 2.0-Modul
(Modulerweiterung LPC3-Schnittstelle kann Notebook-MINI-PCIE-Konvertierungskarte, A-DEBUG-Konvertierungskarte, Notebook-DEBUG-CON. EC-DEBUG anschließen).
2: PCI-Hochgeschwindigkeitskanal = unterstützt alle PCI-Steckplätze.

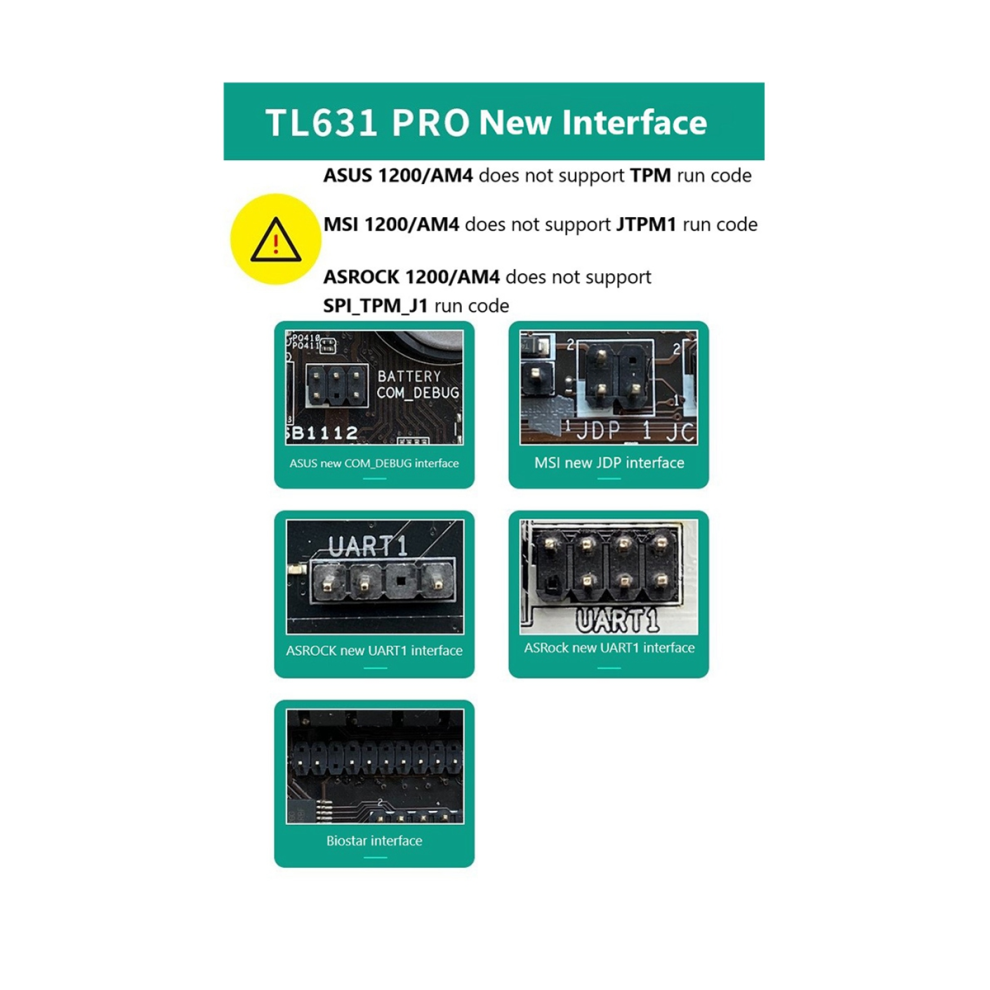

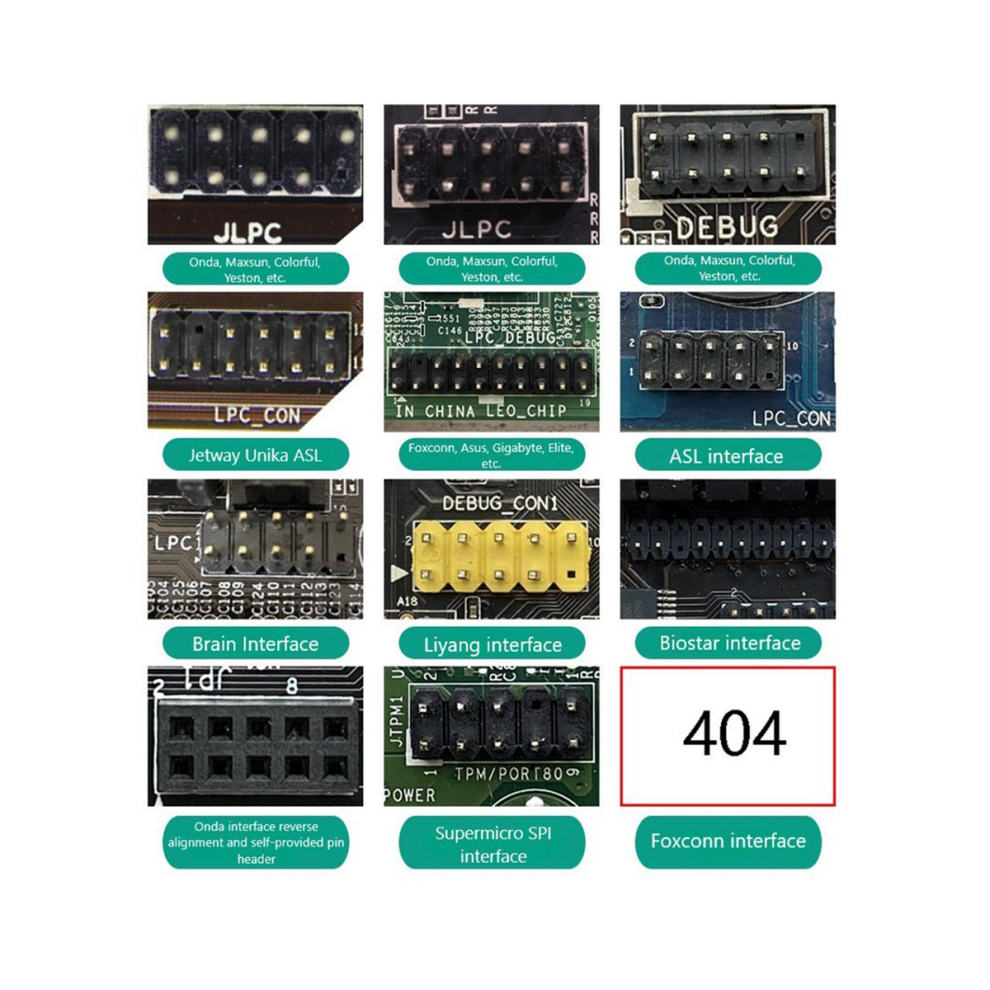

3: Gemeinsam genutzter LPC2-Hochgeschwindigkeitskanal = Verbindung zur 2.54-LPC-Schnittstelle mit großem Pin des Motherboards, COM-DEBUG. UART1, , SPl.
4: PCIE X1 Hochgeschwindigkeitskanal = Unterstützung ohne PCI-Motherboard (andere werden nicht unterstützt).
5: 3VSB-Stromanzeige, um festzustellen, ob die Stromversorgung normal ist.
6: Reset-Anzeige, um festzustellen, ob der Motherboard-Reset normal ist (nur wenn PCI oder PCIE eingesteckt ist).
7: CPU-Kontrollleuchte, um festzustellen, ob das CPU-Modul normal ist.
8: DRAM-Speicheranzeige, um festzustellen, ob das Speichermodul normal ist.
9: VGA-Grafikanzeige, um festzustellen, ob das Grafikkartenmodul normal ist.
10: PCH-Southbridge-Kontrollleuchte, um festzustellen, ob das Southbridge-Modul normal ist.
11: DP-Dezimalpunkt, CLK-Signalanzeige.
12: DP-Dezimalpunkt, FRAME-Frame-Signalanzeige.
13: Gewindeloch
Farbe: schwarz
Material: Leiterplatte + elektronische Komponenten
Größe: 78 x 52 mm
Typen: A

Lieferumfang:

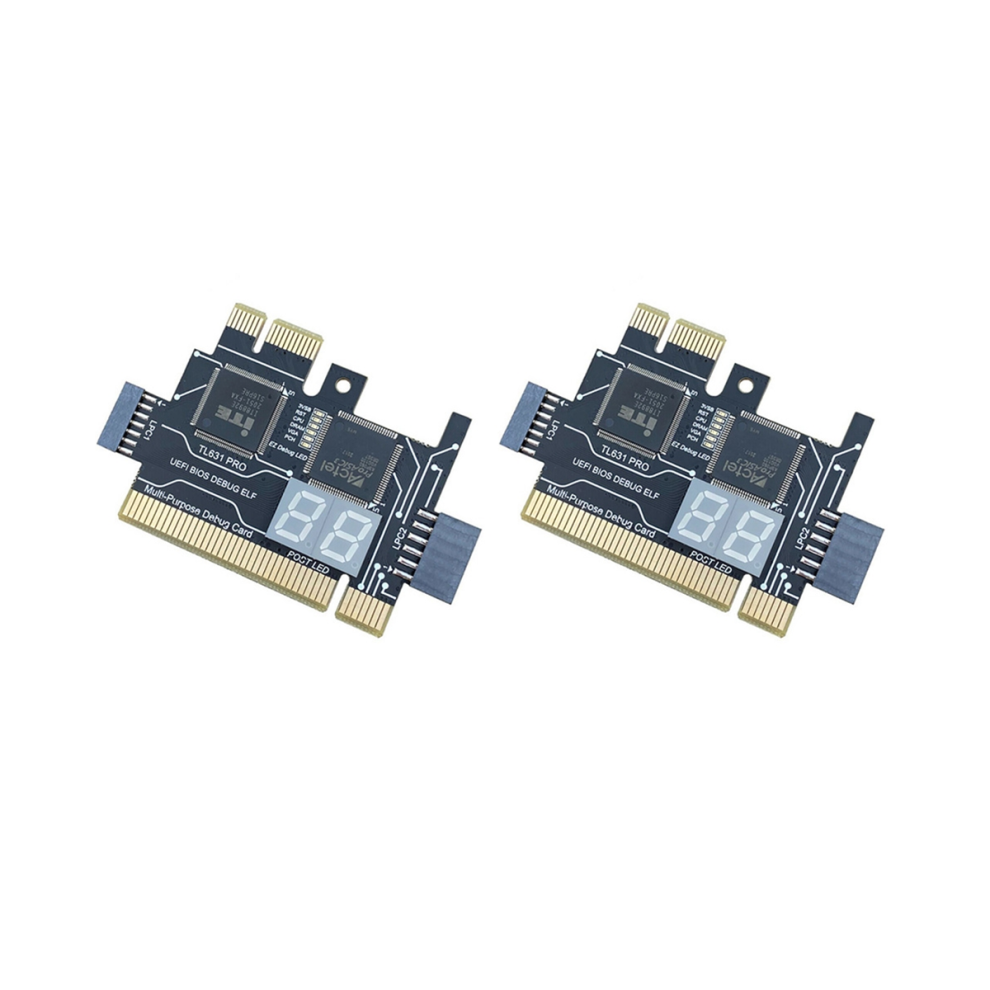

2 x TL631 Pro Diagnosekarte

Nur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten.
