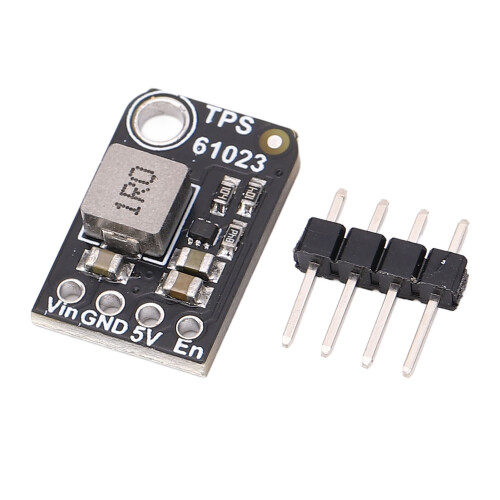

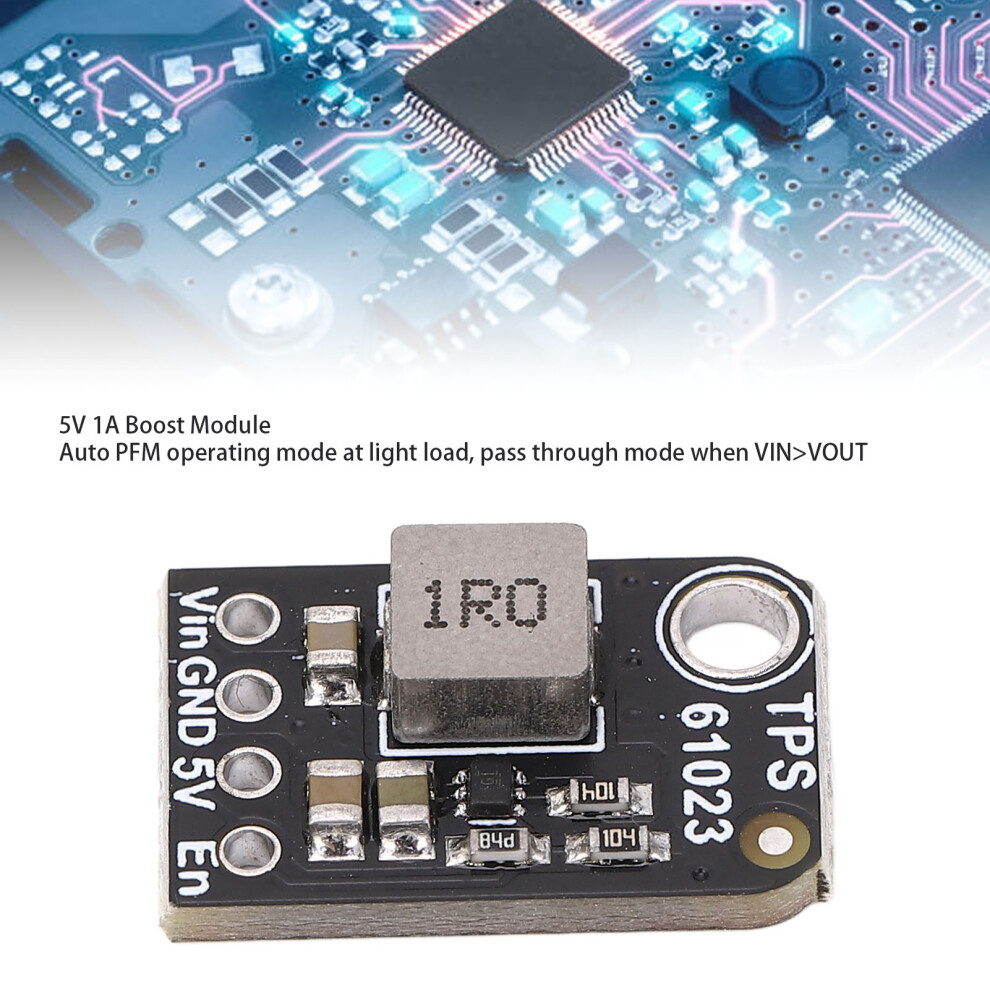

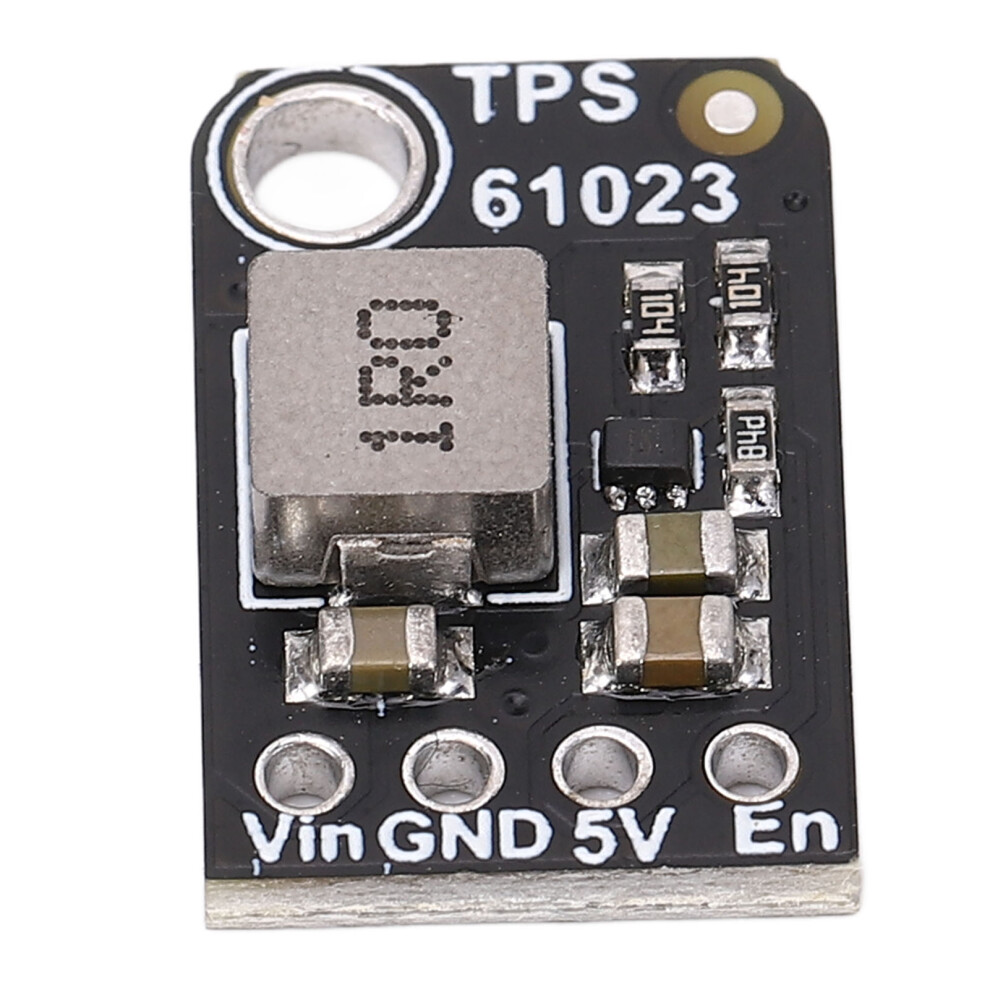

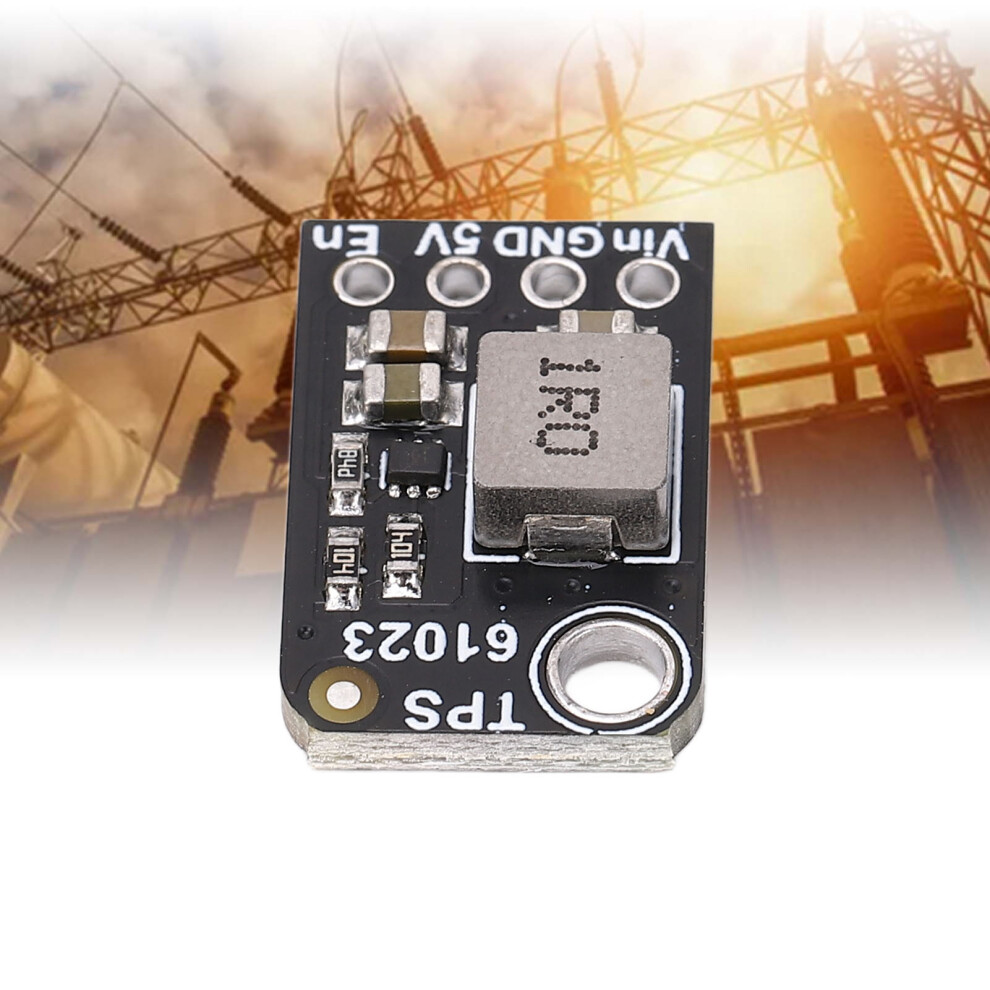

TPS61023 5V 1A Boost-Power-Modul Step-Up-Spannungsregler mit Header

TPS61023 5V 1A Boost-Power-Modul Step-Up-Spannungsregler mit Header Beschreibung

5V 1A Boost-Modul für den TPS61023-Chip, Step-Up-Spannungsregler, Netzteil/Boost-Konverter mit Pin-Header
Artikeltyp: Boost-Modul
Eingangsspannungsbereich: 0,5V bis 5,5V
Mindest-Startup-Eingangsspannung: 1,8V
MOSFET: Zwei 47 mΩ (LS), 68 mΩ (HS)
Spitzen-Schaltstrombegrenzung: 3,7A
Schaltfrequenz bei VIN > 1,5V: 1MHz, VIN < 1V: 0,5MHz
Typischer Abschaltstrom für Vin und SW: 0,1 μA
Referenzspannungsgenauigkeit im Bereich -40 bis 125C: 2,5%

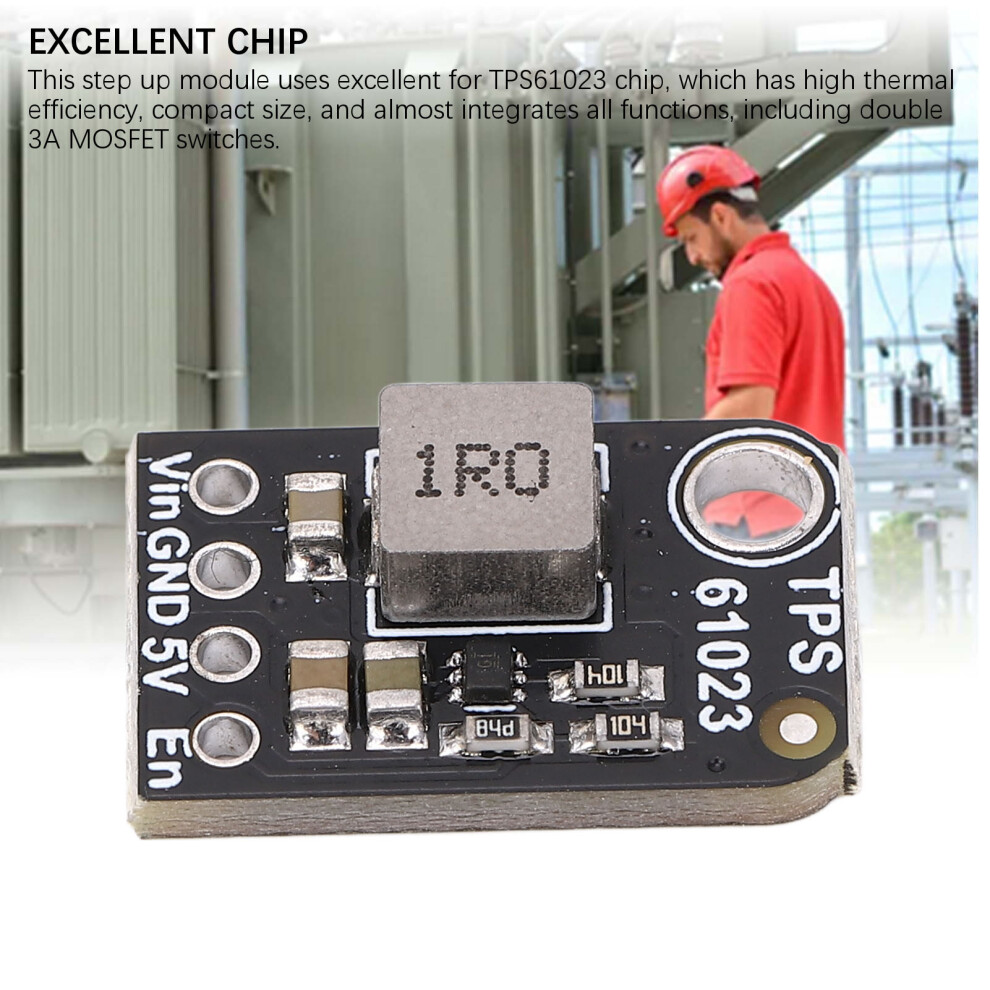

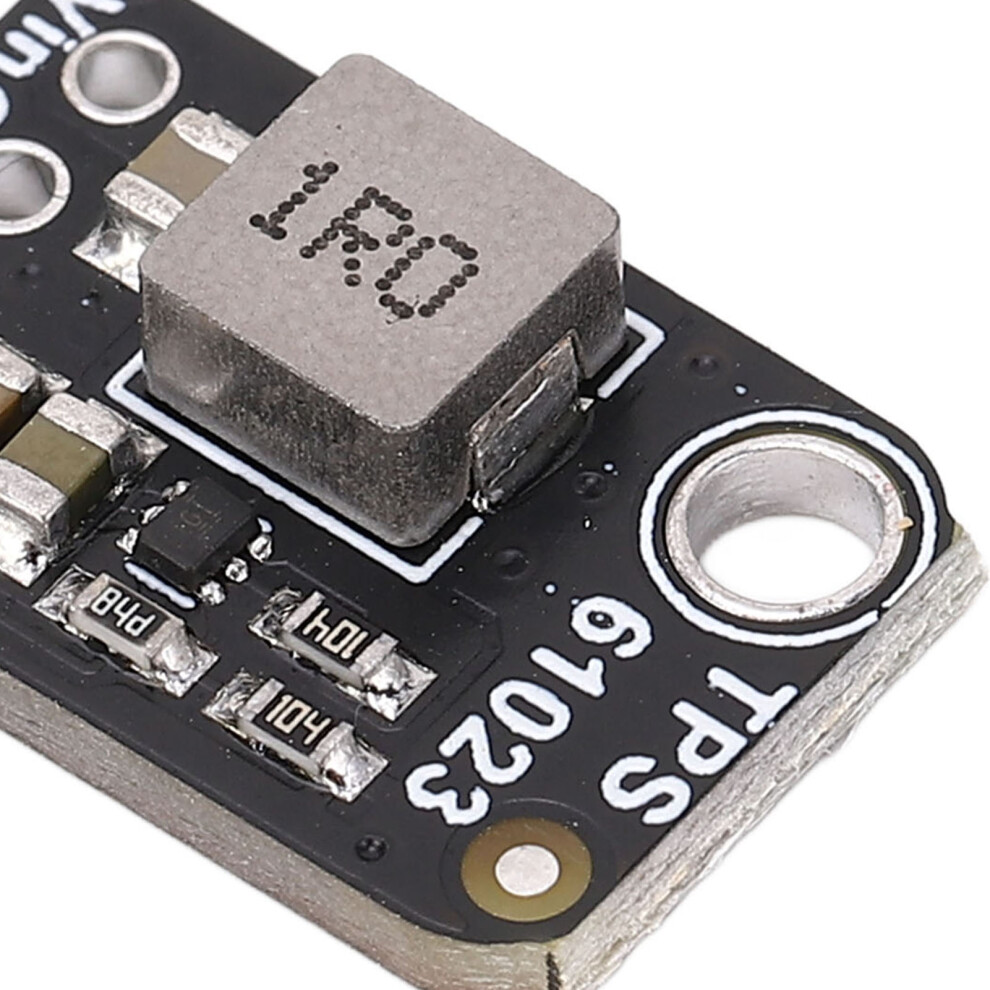

Dieses Boost-Modul verwendet den sehr kleinen, aber hocheffizienten TPS61023-Chip. Der Chip integriert nahezu alle Funktionen, einschließlich zweier 3A-MOSFET-Schalter. Bitte beachten Sie, dass der Schalter Ihnen nicht die maximale Ausgangsleistung angibt; siehe unten!
Wir haben den Feedback-Widerstand so eingestellt, dass eine Ausgangsspannung von 5,2V erzielt wird, etwas höher als 5V, was dazu beiträgt, den Spannungsabfall über Kabel zu berücksichtigen.
Wir haben Eingang- und Ausgangsströme sowie den maximalen Verbrauch mit Desktop-Netzteilen und elektronischen Lasten gemessen:
- 300 mA maximale Ausgangsstrom bei 5V, wenn Eingang 2V DC beträgt (Mindest-Eingangsspannung zum Starten des Boost-Moduls)
- 500 mA maximale Ausgangsstrom bei 5V, wenn Eingang 2,5V DC beträgt (2 NiMH-Nachfüll-Akkus)
- 800 mA maximale Ausgangsstrom bei 5V, wenn Eingang 3V DC beträgt (2 Alkalibatterien oder ein nahe entladener LiPo)
- 1100 mA maximale Ausgangsstrom bei 5V, wenn Eingang 3,5V DC beträgt (Polymer-Lithium-Nennspannung)
- 1400 mA maximale Ausgangsstrom bei 5V, wenn Eingang 4V DC beträgt (3 NiMH oder neuer Polymer-Lithium)

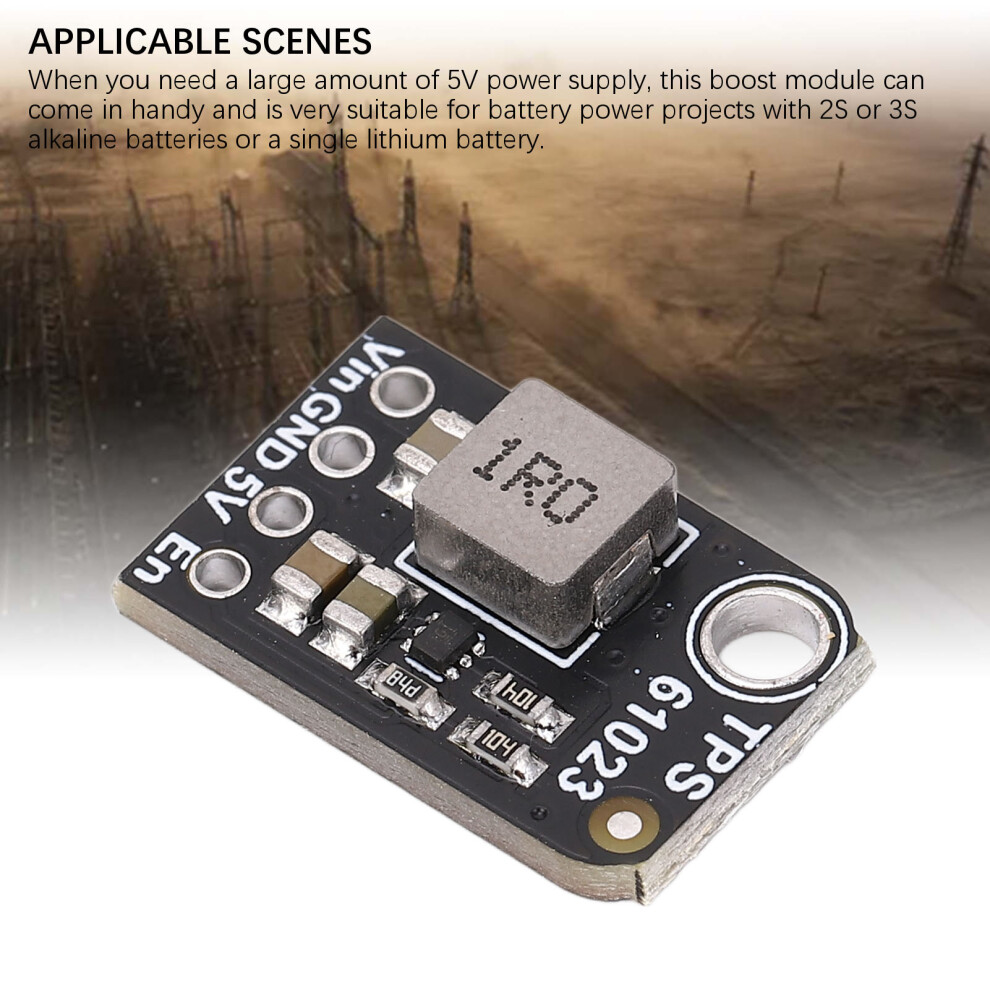

Die meisten Anwender werden eine LiPo- oder Li-Ion-Batterie mit einer Nennspannung von 3,7V bevorzugen. Hier ist die Effizienz bei dieser Spannung:
- 5,2V 100mA Ausgang erfordert 3,7V 160mA Eingang (88%)
- 5,2V 250mA Ausgang erfordert 3,7V 400mA Eingang (88%)
- 5,2V 500mA Ausgang erfordert 3,7V 800mA Eingang (88%)
- 5,2V 1000mA Ausgang erfordert 3,7V 1800mA Eingang (78%)
Wie Sie sehen, liegt die Effizienz bei einem niedrigeren Strom von ca. 500 mA oder weniger bei etwa 88%. Sie können 1A erreichen, aber die Effizienz sinkt etwas auf ca. 78%.

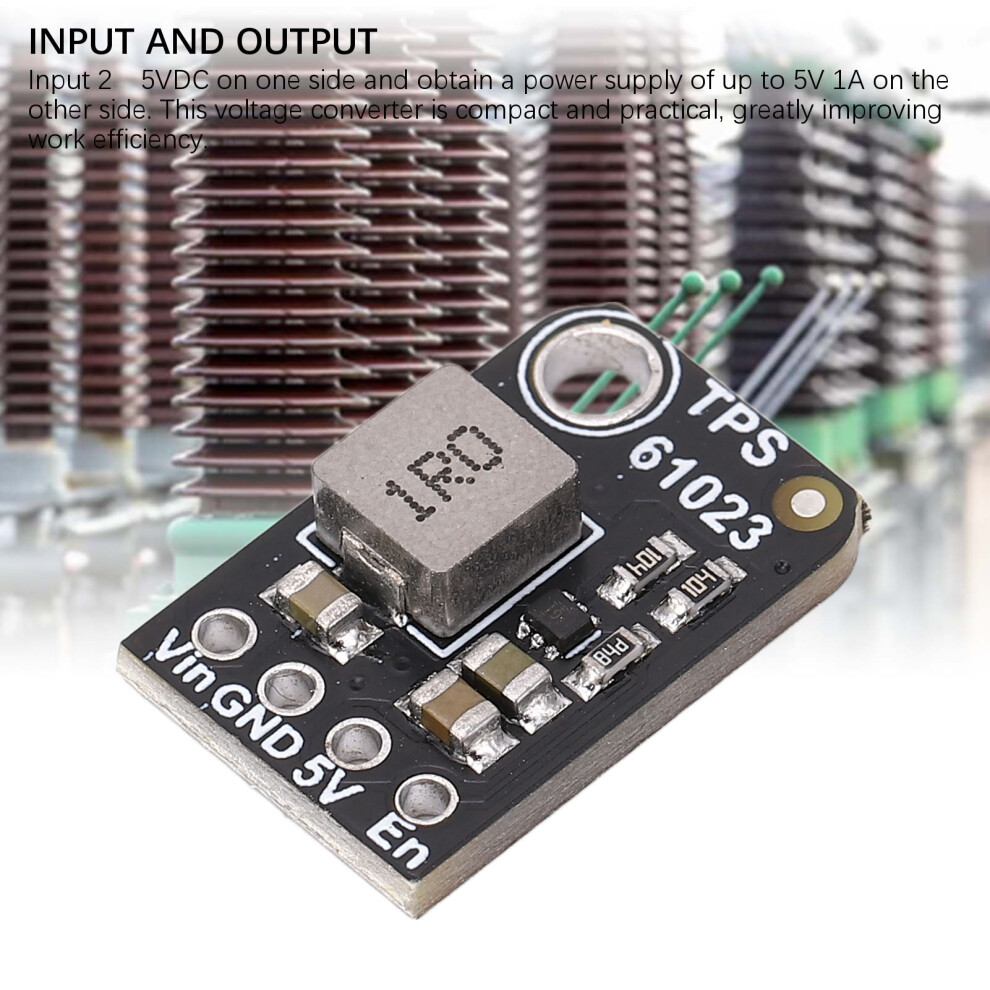

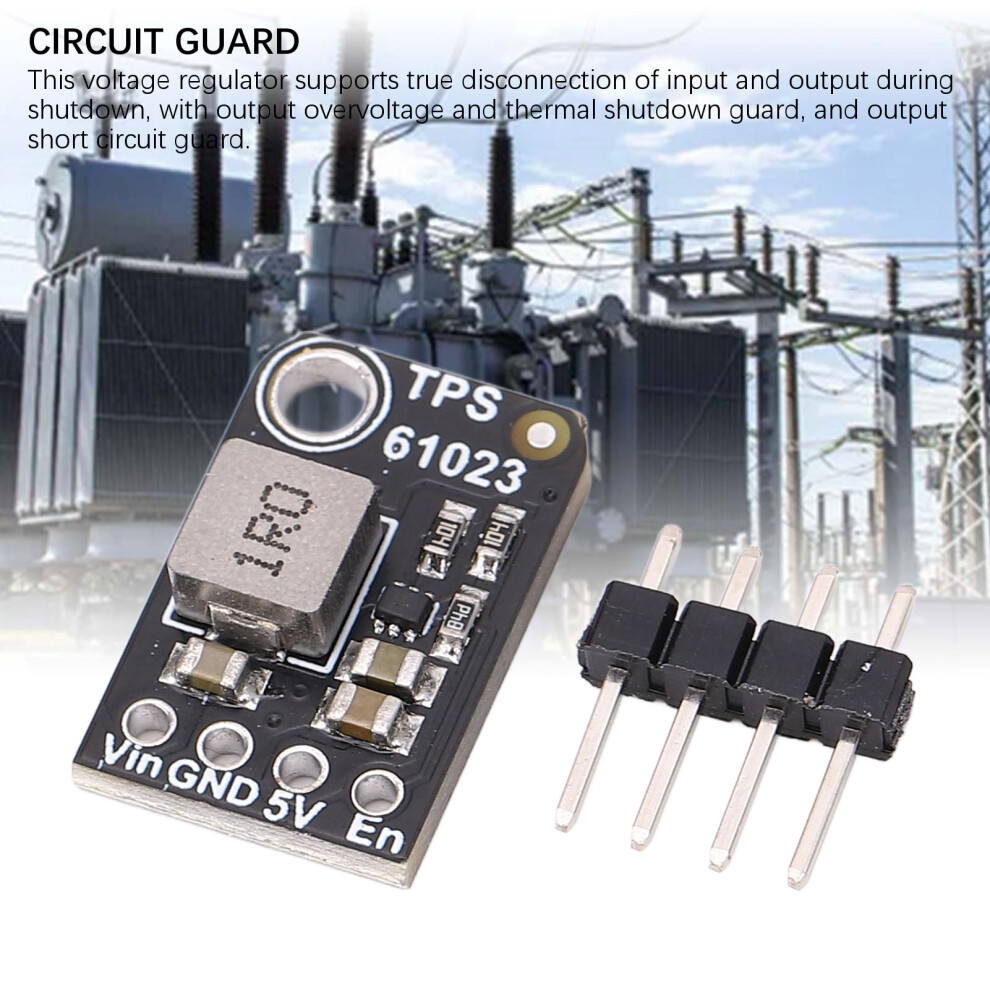

Sie erhalten einen vollständig montierten Verteiler, der den TPS61023 und Bauteile sowie eine geringe Anzahl Spleißverbinder enthält. 3-5V Spannung wird an den IN- und GND-Pins bereitgestellt. Am OUT-Pin liegt dann 5V an. Der Enable-Pin kann auf Low gezogen werden, um die Ausgabe zu deaktivieren, was einer echten Trennung entspricht; die Ausgabe ist dann vollständig ausgeschaltet.
