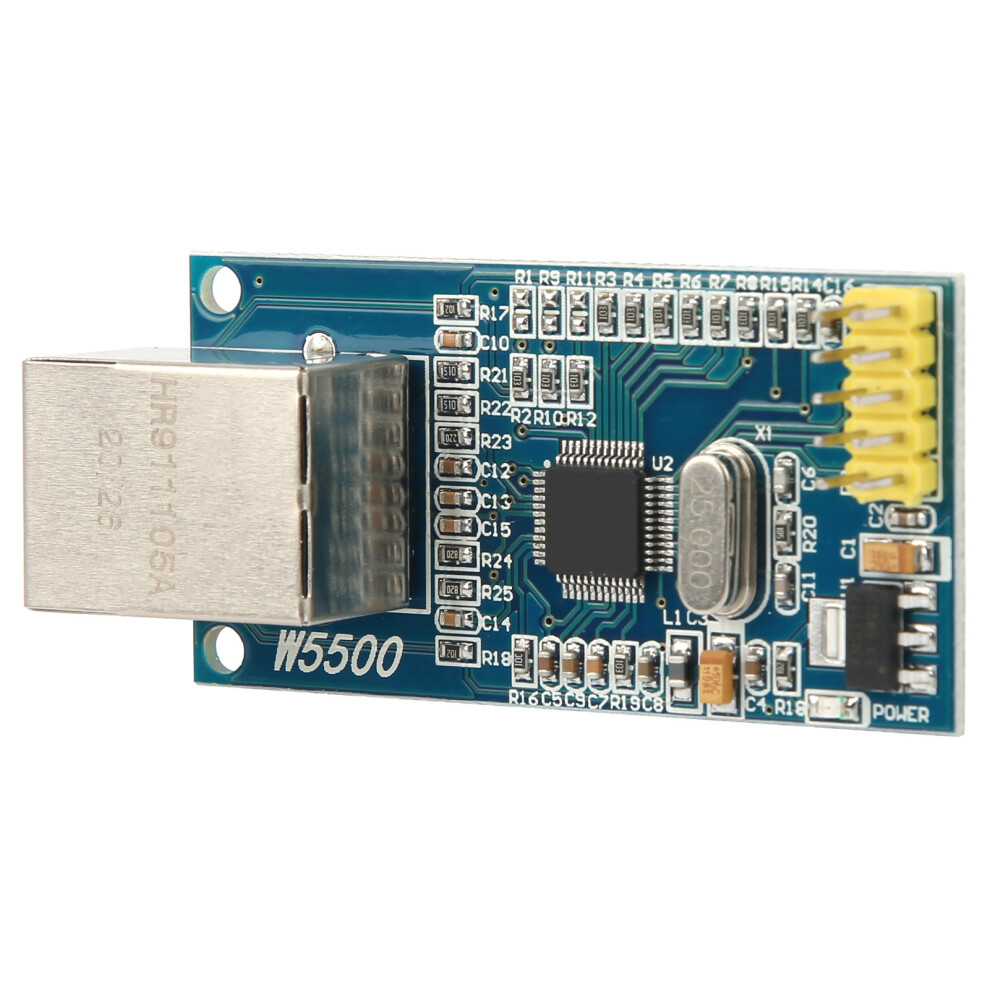

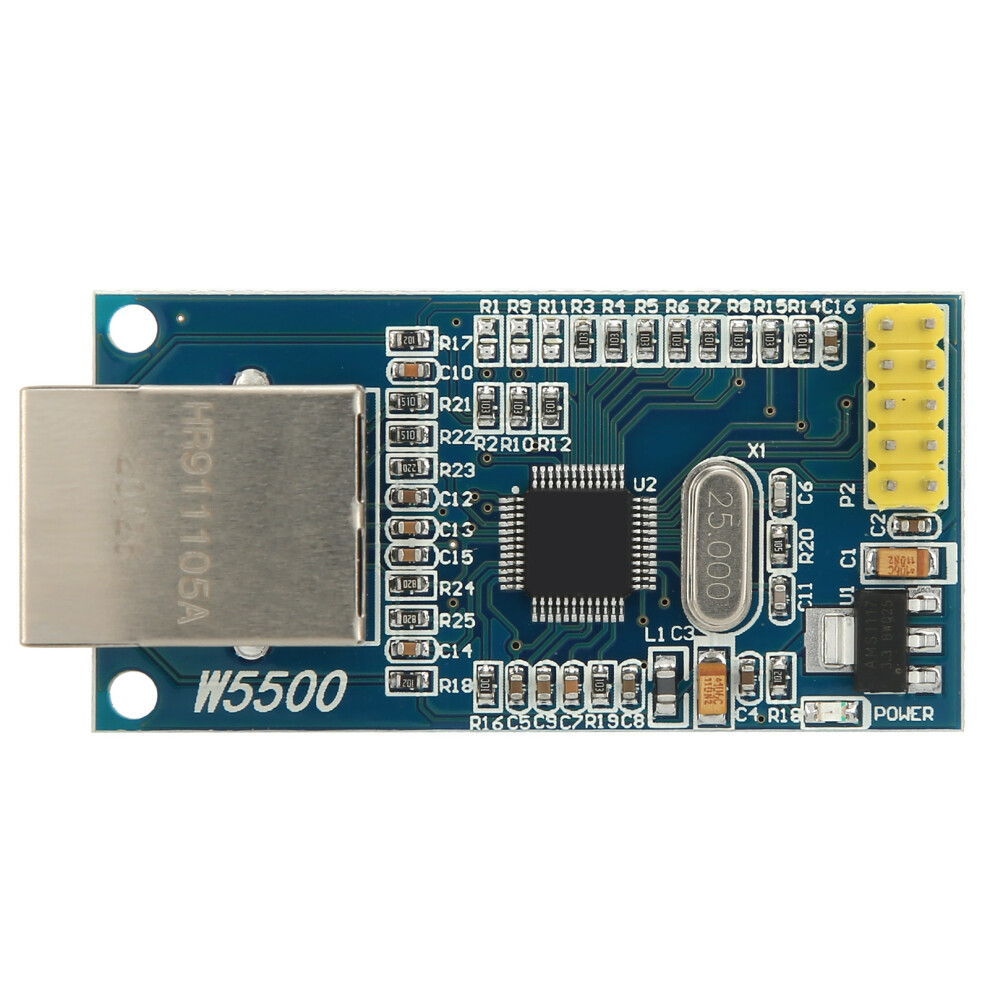

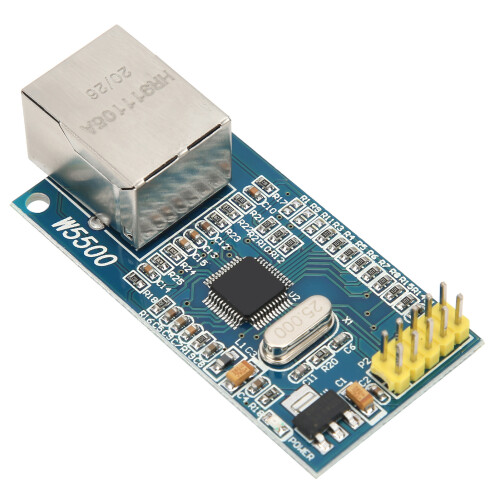

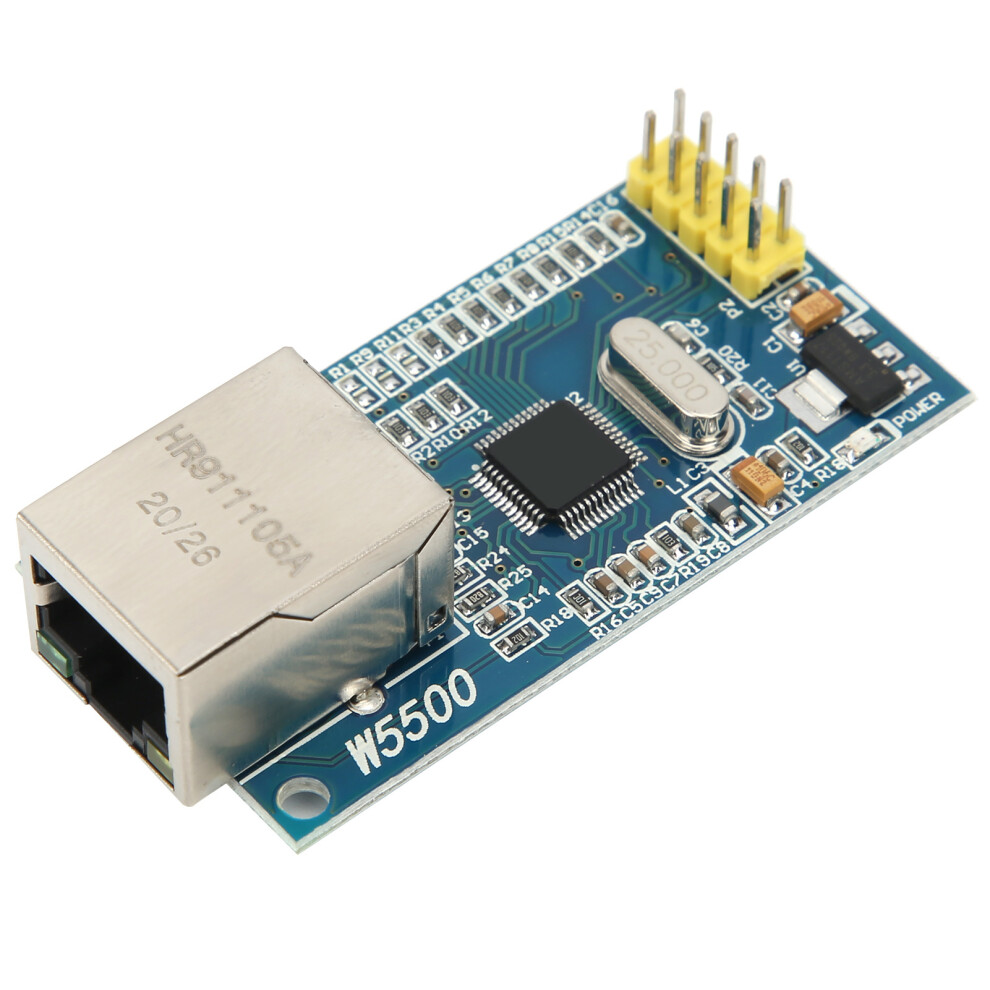

W5500 Ethernet TCP/IP Module for STM32

W5500 Ethernet TCP/IP Module for STM32 Beschreibung

1. Das Modul integriert vollständige Hardware-TCP/IP-Protokollstapel; es ist kein Code erforderlich, um die TCP/IP-Protokollstapel zu implementieren. 2. Unterstützt eine Übertragungsrate von 10/100 Mbit/s, Schlafmodus und Wake-on-LAN. 3. Der interne integrierte 32-KB-TX/RX-Puffer unterstützt den gleichzeitigen Betrieb von 8 unabhängigen Ports. 4. Das Modul unterstützt eine 3,3-V- oder 5-V-Stromversorgung, was die Verwendung in verschiedenen Mikrocontroller-Systemen für den Benutzer erleichtert. 5. Die Kommunikationsmethode zwischen dem Modul und dem Mikrocontroller-System basiert auf dem SPI-Protokoll und unterstützt SPI-Taktfrequenzen von bis zu 80 MHz.
Artikeltyp: Ethernet-Netzwerkmodul
Material: Leiterplatte (PCB)
Einsatzgebiet: Geeignet für Lern- und Entwicklungszwecke von Studierenden, Ingenieuren, Technikern, Fabriken, DIY-Projekten, Elektronik-Enthusiasten usw.
Gleichzeitige Unterstützung: 3,3 V & 5 V
Unterstützung von Hardwired-TCP/IP-Protokollen: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
10BaseT/100BaseTX-Ethernet-PHY-Embedded-System
Automatische Antwort (Voll-/Halbduplex-Modus): Unterstützt
Gleichzeitige Nutzung von 8 unabhängigen Sockets: Unterstützt
Interner 32-KB-Speicher für TX/RX-Puffer
Shutdown-Modus: Unterstützt
Wake-on-LAN: Unterstützt
Schnittstelle: SPI-Schnittstelle (SPI-Modus 0.3) zur einfachen Verbindung mit dem Mikrocontroller
Maximale SPI-Taktfrequenz: 80 MHz
Abmessungen: Ca. 55 x 28 mm / 2,2 x 1,1 Zoll
Pin-Belegung:
Pin-HeaderFunktionsbeschreibungPin-HeaderFunktionsbeschreibung
3.3V3,3-V-Stromeingangspunkt5V5-V-Stromeingangspunkt
MISOSPI-Master-Eingang, Slave-AusgangspunktGNDStrommassepunkt
MOSISPI-Master-Ausgang, Slave-EingangspunktRSTW5500-Hardware-Initialisierungspunkt (aktiv niedrig)
SCSSPI-Slave-Auswahlpunkt (aktiv niedrig)INTW5500-Interrupt-Punkt (aktiv niedrig)
SCLKSPI-TaktpunktNCSuspend
1 x Ethernet-Netzwerkmodul
