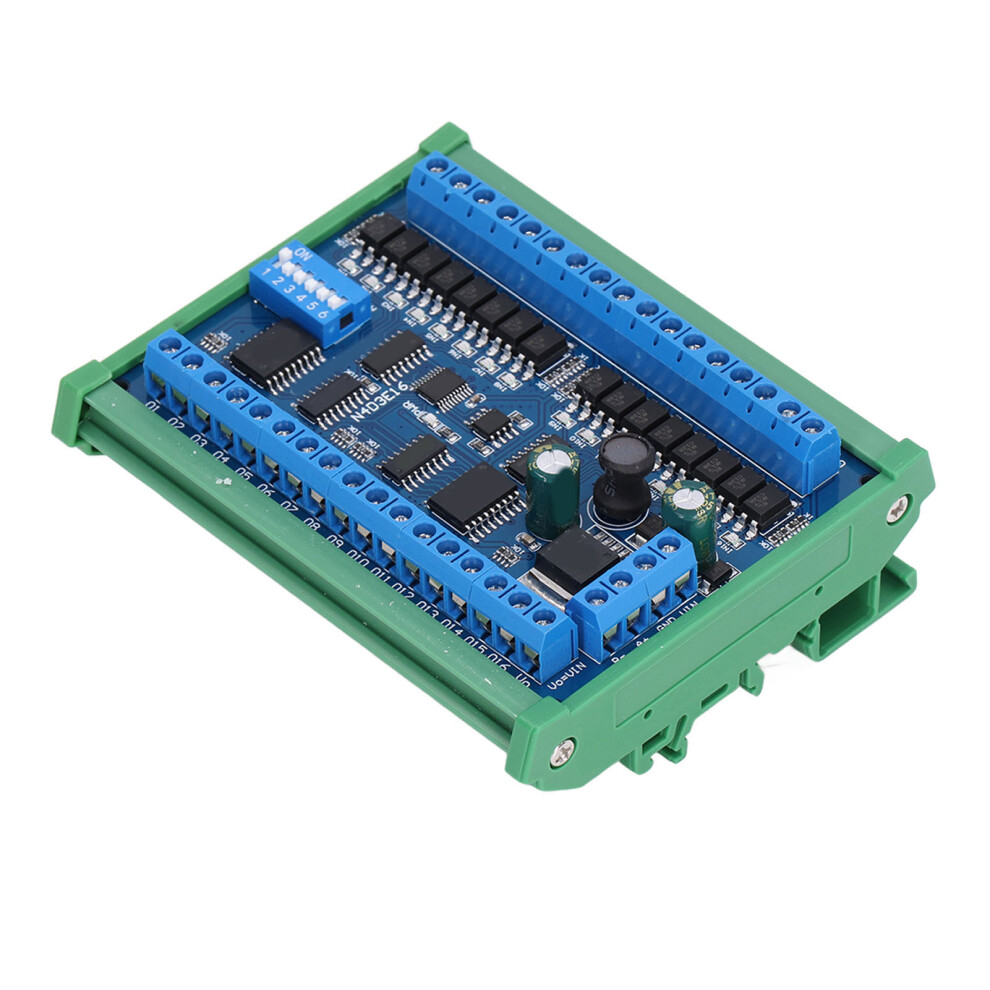

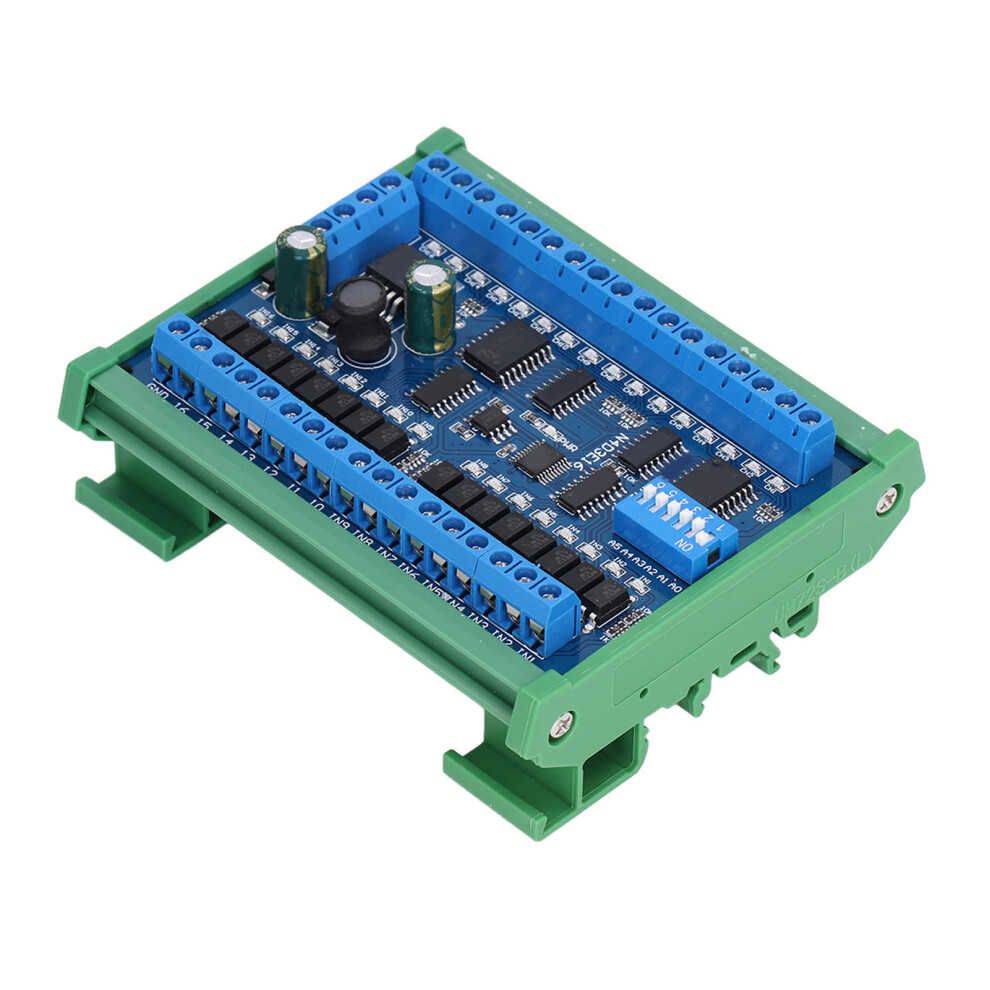

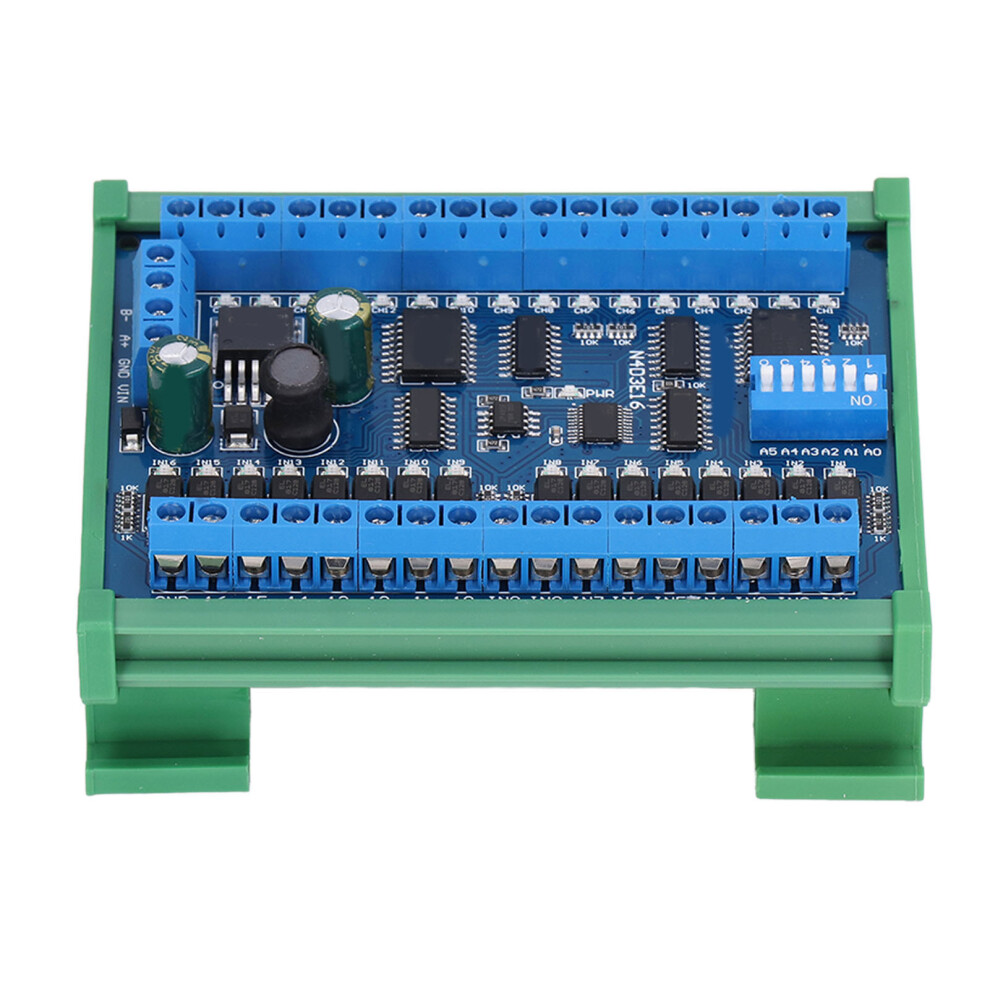

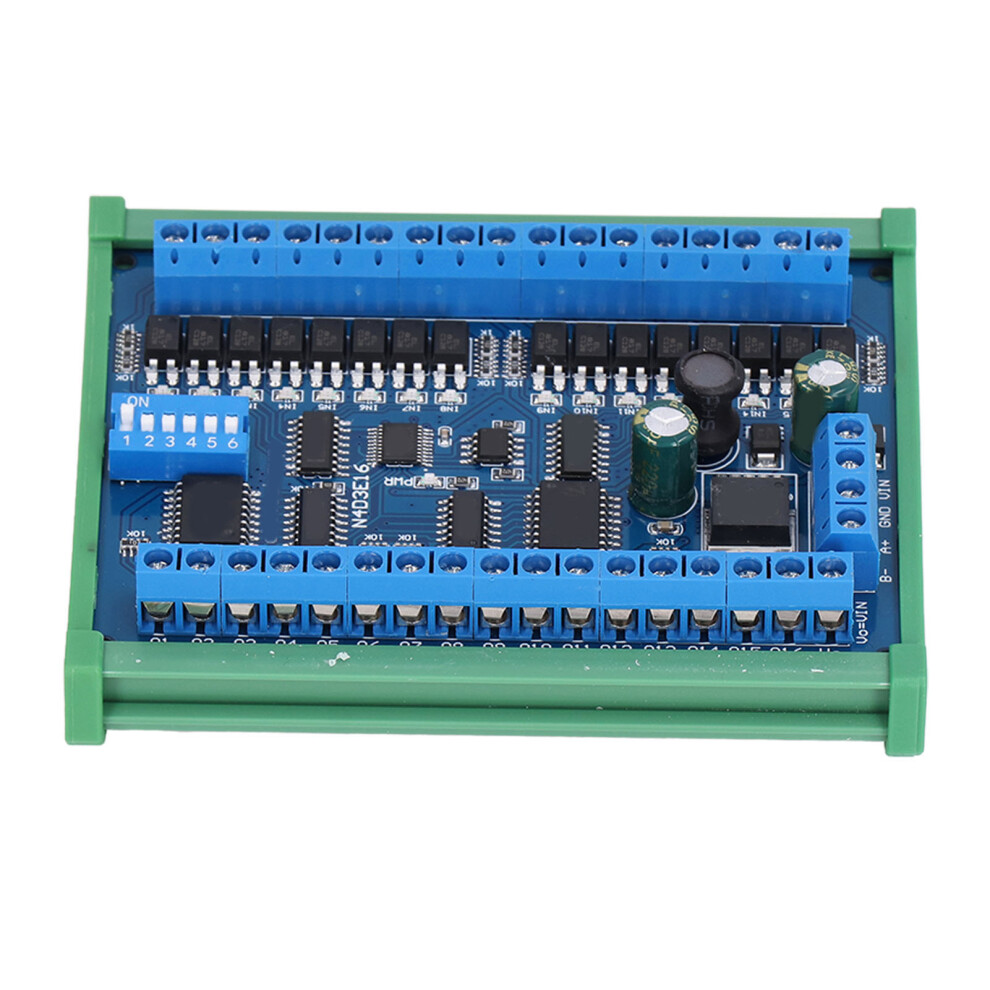

(With Shell) 16x16 RS485 PLC IO Expansion Board DC 6.5-30V Shell

(With Shell) 16x16 RS485 PLC IO Expansion Board DC 6.5-30V Shell Beschreibung

1. [EINFACHE VERKABELUNG] Der Strommodulkreis wurde wiederholt getestet, die PCB-Leiterbahnführung ist einfach und die Störungen sind gering. 2. [16 EINGÄNGE, 16 AUSGÄNGE] 16 Kanäle Eingangsdaten können über den RS485-Bus die 16 Kanäle eines anderen Boards ferngesteuert werden (entsprechende Register müssen eingestellt werden). 3. [6 BEFEHLE] Mit 6 Befehlen, nämlich Öffnen, Schließen, Impuls, Selbstverriegelung, Verriegelung und Verzögerung, mit starker Funktionalität. 4. [EINFACHE INSTALLATION] Die Erweiterungsplatine ist klein und kompakt, mit Befestigungslöchern, DIN35- und C45-Schienenmontage. 5. [BREITE ANWENDUNGSGEBIETE] Weit verbreitet in Smart Homes, Sicherheitsüberwachung, Identifikationssystemen, Netzwerk-Kameras und LED-Lichttreibern usw.
Artikeltyp: Erweiterungsplatine
Material: PCB
Modell: N4D3E16
1. Betriebsspannung: DC 6,5-30 V (7,5 V, 9 V, 12 V, 15 V, 24 V)
2. Betriebsstrom: 8-50 mA
3. 16 isolierte Eingangsports (NPN aktiv bei niedrigem Pegel)
4. 16 Darlington-Ausgänge (ULN2803 NPN-Ausgang)
5. 6 Befehle: Öffnen, Schließen, Impuls, Selbstverriegelung, Verriegelung und Verzögerung
6. 16 Eingänge können über den RS485-Bus die 16 Ausgänge eines anderen Boards ferngesteuert werden (entsprechende Register müssen eingestellt werden)
7. Für RTU-Befehle werden die Funktionscodes 03 und 06 unterstützt (einige Register unterstützen auch den Funktionscode 16)
8. Bei Verzögerungsbefehl beträgt die maximale Verzögerung 255 Sekunden
9. Sie können im seriellen Port-Superterminal (serieller Port-Assistent) die Eingabetaste drücken
10. Bis zu 64 Geräte können parallel angeschlossen werden
11. Die Standard-Baudrate beträgt 9600 BPS; die Baudrate kann über Jumper gewählt werden: 2400, 4800, 9600, 19200 BPS
Maximale Last: Der maximale Laststrom pro Kanal beträgt 300 mA
Parameter für DIN-Schienen-Box:
Modell: UM72
Farbe: Grün
Breite: Geeignet für PCB-Platinenbreite UM72 (ca. 72 mm / 2,8 Zoll)
Isolationsklasse: Flammhemmend VO-Klasse
Rückwandlänge: Geeignet für ca. 100 mm / 3,9 Zoll lange PCB-Platine
Montagemethode: DIN35- und C45-Schienen
Anwendung: PLC-IO-Erweiterungsplatine, Smart Home, Heimautomatisierung, PTZ-Kamera, Sicherheitsüberwachung, Identifikationssystem, Netzwerk-Kamera, LED-Lichttreiber, automatische Vorhangsteuerung
1 Erweiterungsplatine
