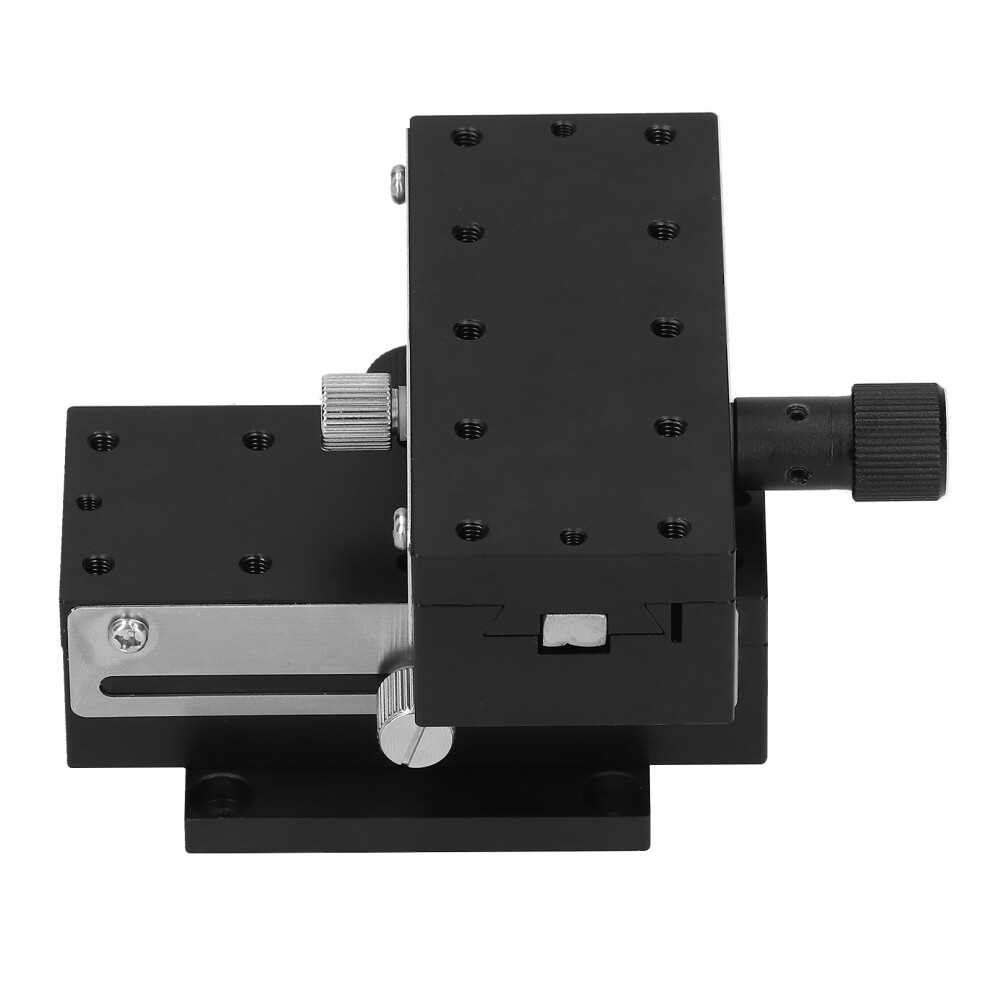

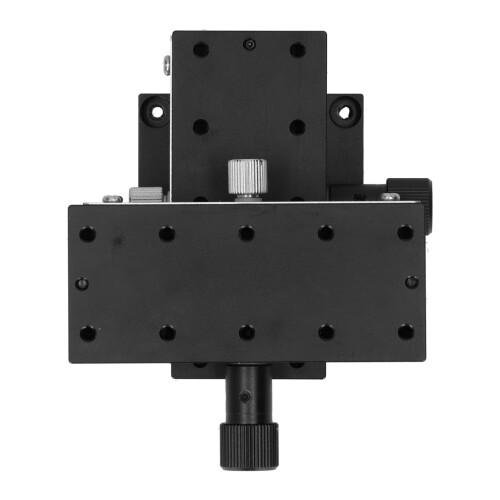

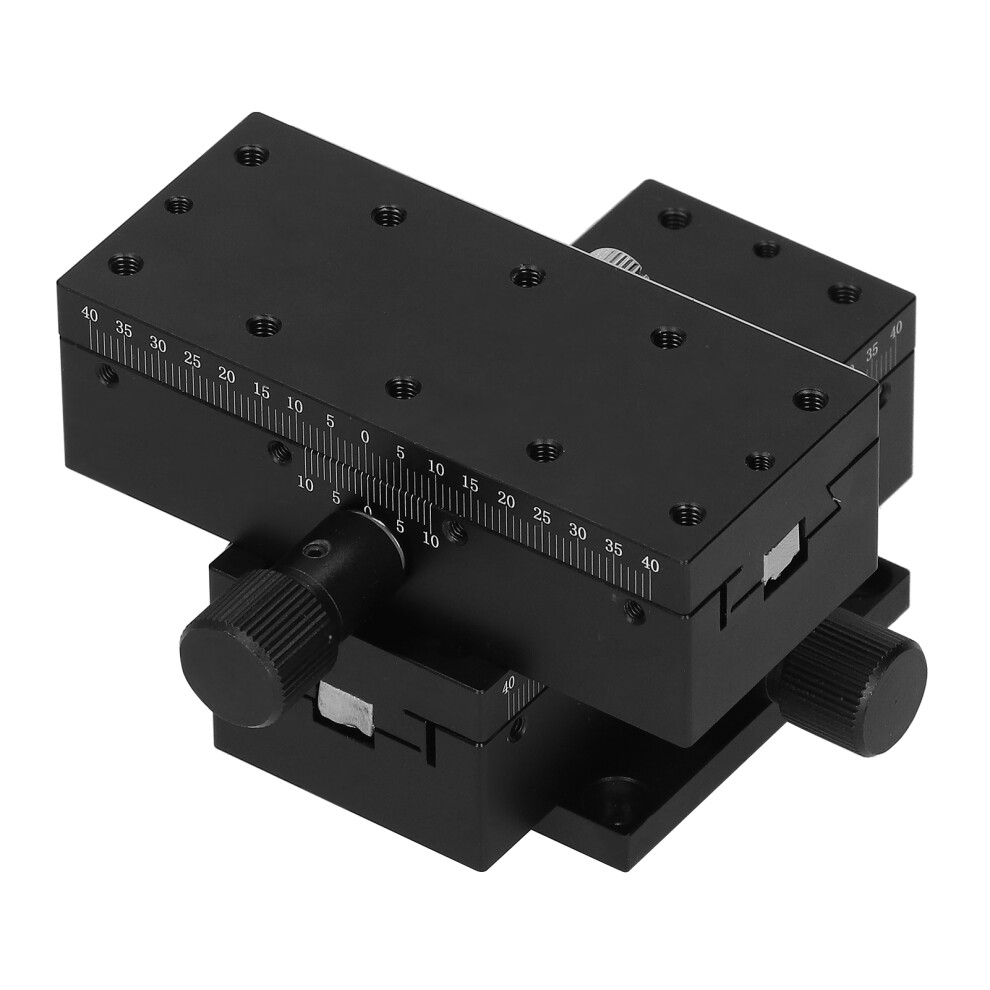

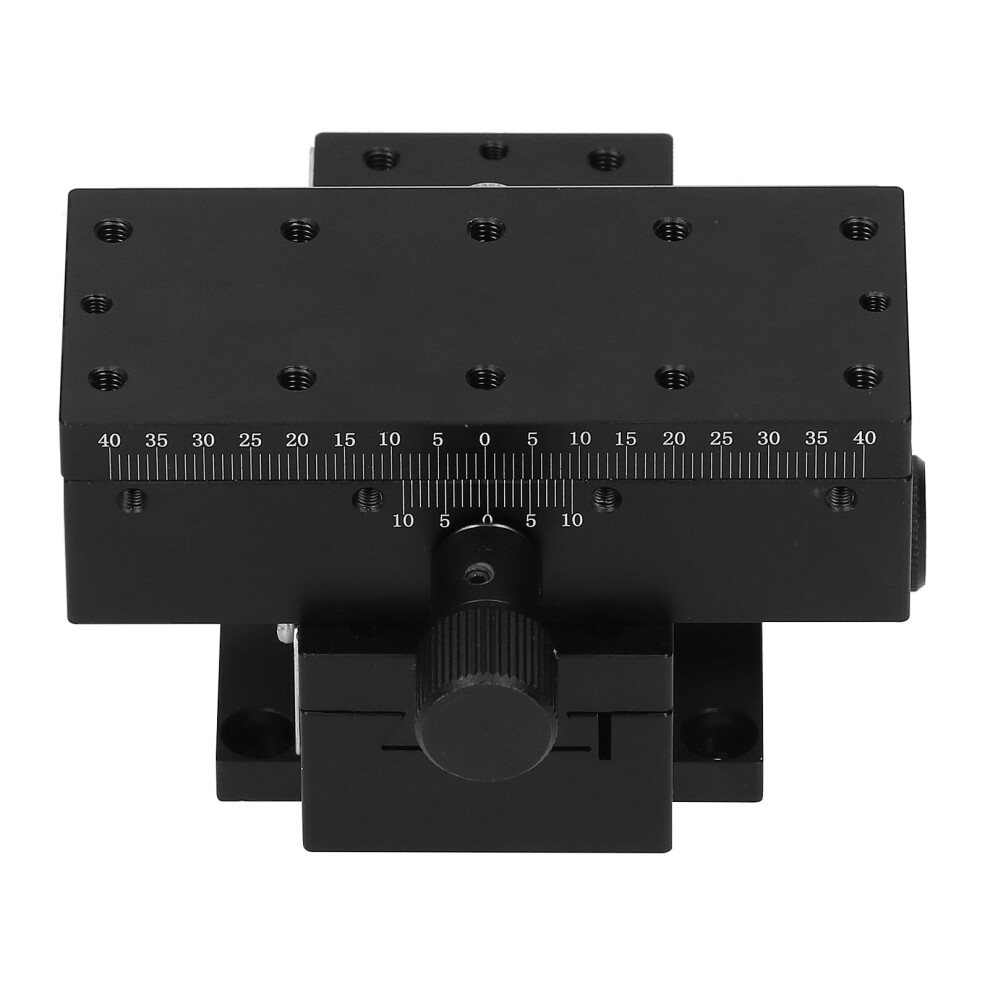

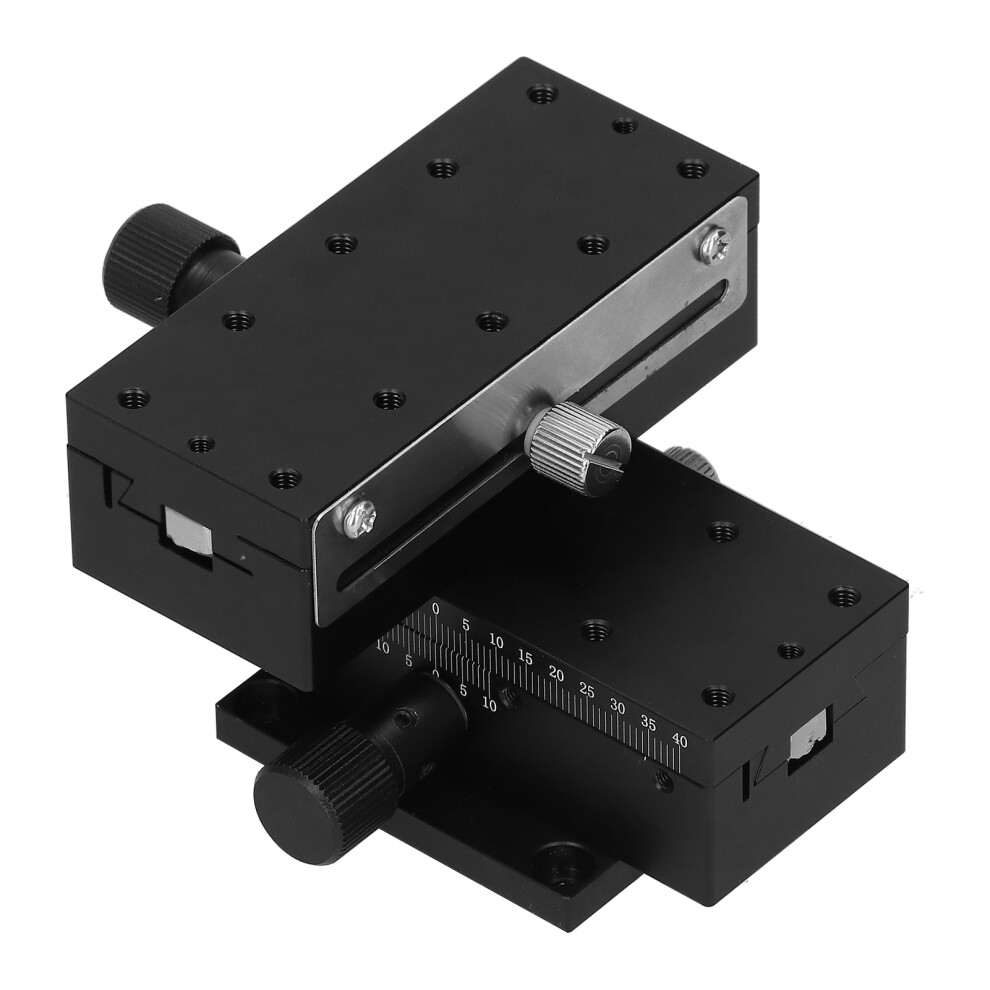

XY Axis Dovetail Manual Trimming Platform HB2-A90 40x90mm

XY Axis Dovetail Manual Trimming Platform HB2-A90 40x90mm Beschreibung

1. Der Hauptkörper besteht aus einer Aluminiumlegierung, ist leicht, reibungs- und kratzfest, geräuscharm, stoßfest sowie korrosionsbeständig. 2. Hohe Präzision mit einem Zahnrad-Drehgriff zur Steuerung und Führung durch Nut-und-Feder-Schienen für eine reibungslose und stabile Bewegung. 3. Mit abgerundeten Kanten zum Schutz, einfach zu tragen und zu lagern, komfortabel in der Anwendung und mit hervorragender Leistung. 4. Mit 10 Gewindelöchern auf der Tischplatte; der Gewindelochdurchmesser beträgt 4 mm, die Gewindelochtiefe 6 mm. 5. Vielseitig einsetzbar, geeignet für optische Geräte, Messinstrumente, Ausrüstung zur Halbleiterfertigung usw.
Artikeltyp: XY-Achsen-Nuten-Handtrimmplattform
Modell: HB2-A90
Plattformgröße: Ca. 40 x 90 mm / 1,6 x 3,5 Zoll
Bewegungsrichtung: 2 Richtungen der XY-Achse
Körpermaterial: Aluminiumlegierung (schwarz eloxiert)
Antriebsart: Manuelles Drehen des Knopfes zum Vortrieb über das Zahnradgetriebe (Zahnrad + Zahnstange)
Schienenführung: Zahnradführung
Schientyp: Nut-und-Feder-Schienen
Anzahl der Gewindelöcher auf der Tischplatte: 10
Gewindelochdurchmesser: Ca. 4 mm / 0,16 Zoll
Gewindelochtiefe: Ca. 6 mm / 0,2 Zoll
Tragfähigkeit: 49 N (5 kgf)
Bewegungshub: Ca. 30 mm / 1,2 Zoll
Mindestablesung: 0,01 mm
Parallelität: 0,1 mm
Bewegungsparallelität 0,15 mm / 60 mm
Bauweise: Zerlegbar
1 x XY-Achsen-Nuten-Handtrimmplattform
