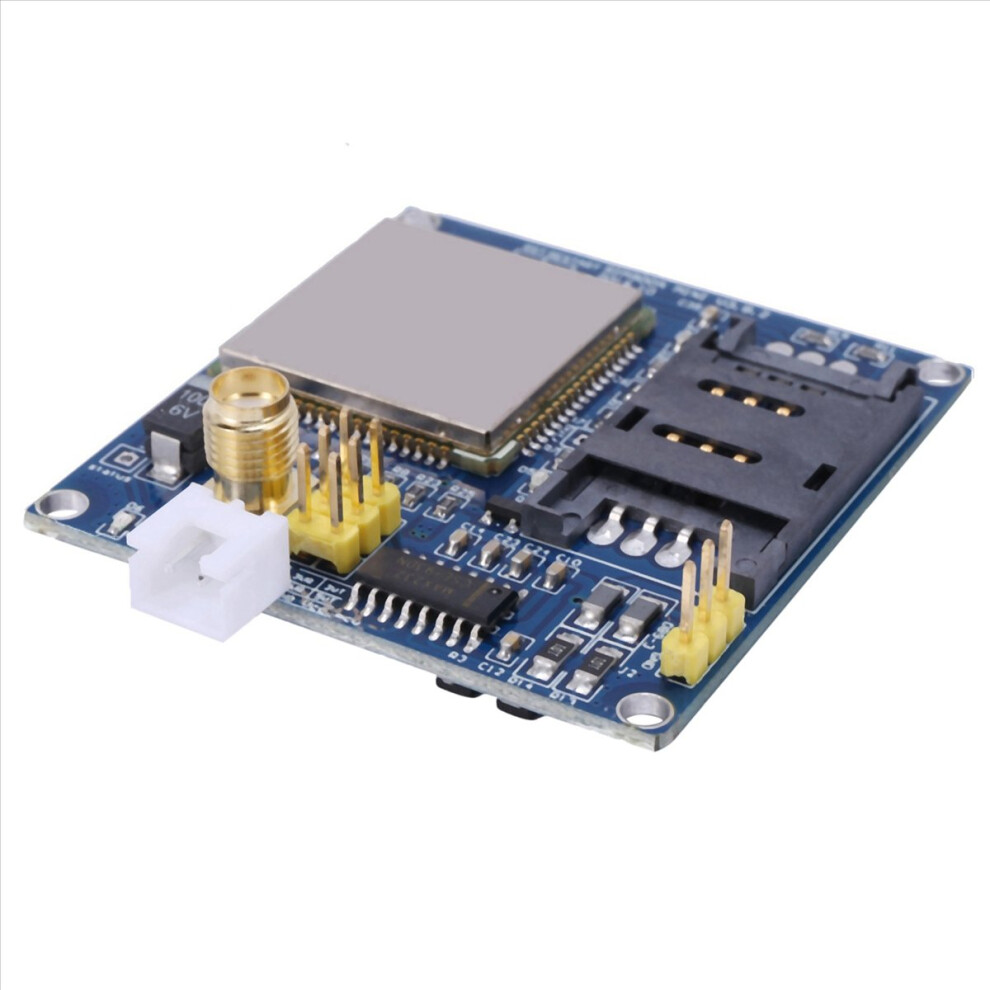

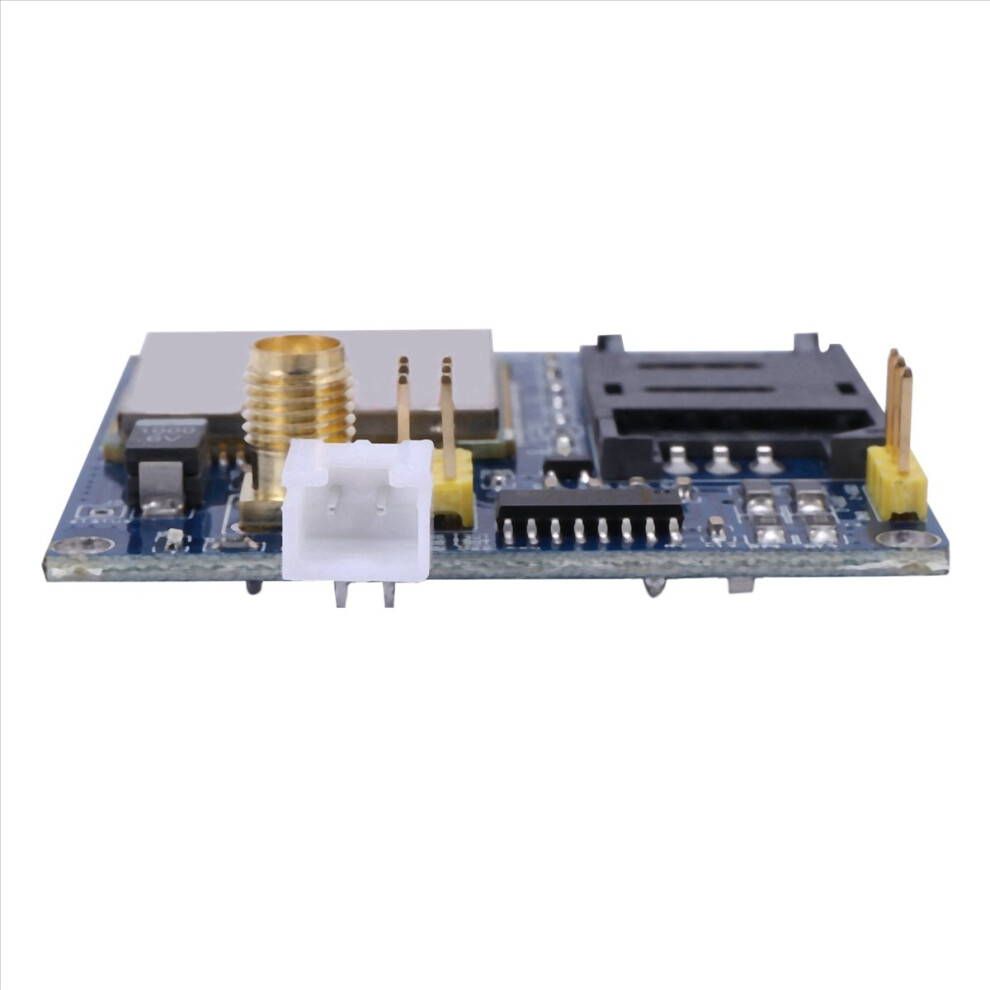

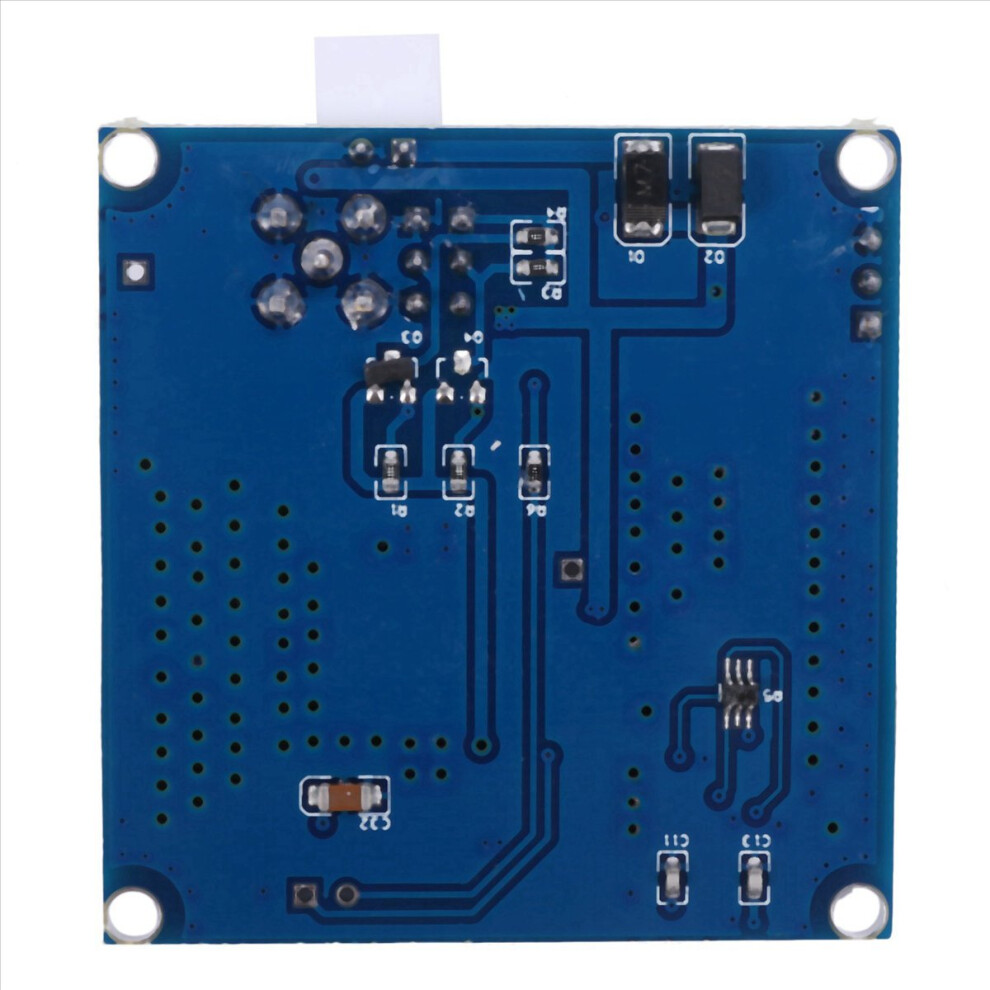

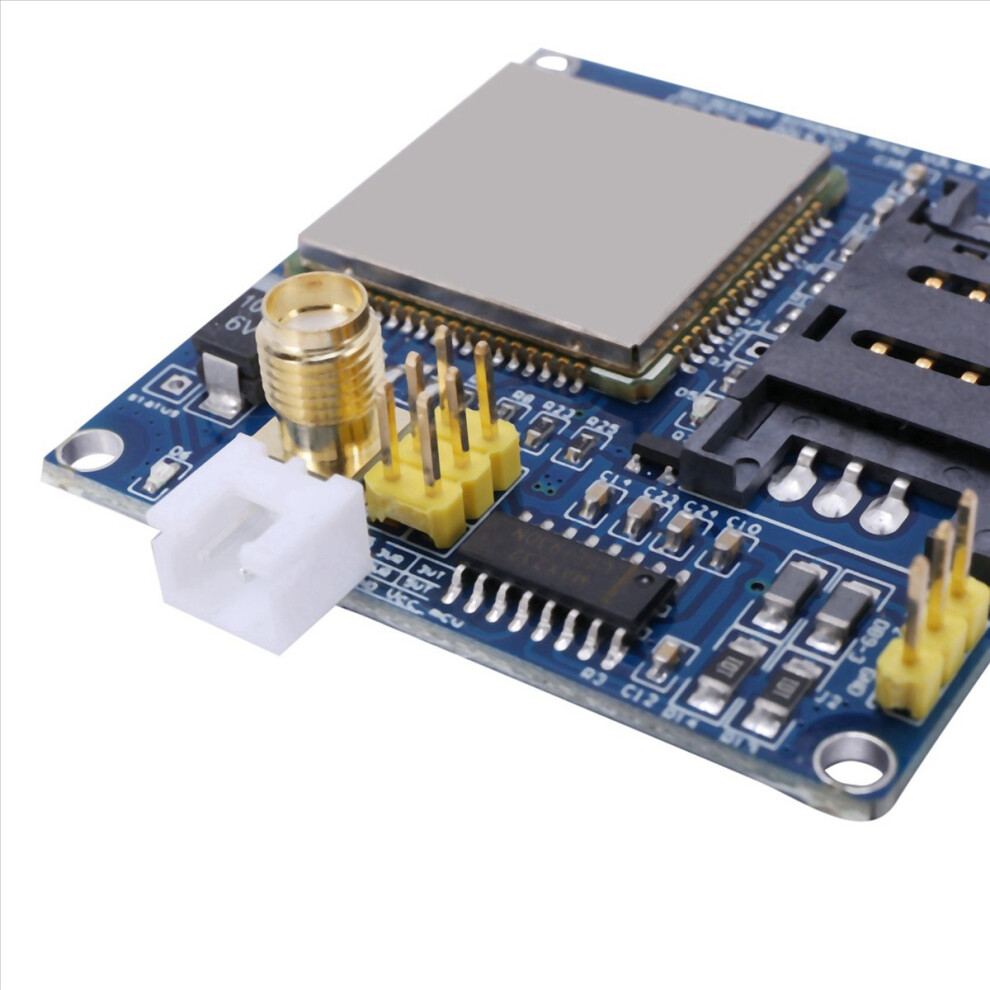

1 stk. Sim900A Mini V4.0 trådløs datatransmissionsmodul

1 stk. Sim900A Mini V4.0 trådløs datatransmissionsmodul Beskrivelse

Den indbyggede strømforsyningsgrænseflade består af to sæt: VCC5 5 V strømforsyning, VCC4 grænseflade, 3,5-4,5 V strømforsyning, valgfri selvstart ved strøm (standard) og kontrolstart. Den indbyggede SMA (standard) og IPXmini antennegrænseflade, SIM900A grænseflade er reserveret. Modulets størrelse er 49 * 50.
Computeren kan give tidlig computerfejlfinding via USB-modulet strøm, en meget stor mængde data under forudsætning af den anbefalede strøm på mere end 1A. Standby-snesevis af MA-data kan indstilles for at give dvaletilstand på 10MA, dvaletilstand med lavt strømforbrug. Understøtter 2, mobiltelefon 3,4G-kort.
Serielportkredsløb: understøtter 3,3 V single-chip mikrocomputer. Understøttelse af TTL seriel port. 3,3 og 5 V single-chip mikrocomputer. SIM-kortkredsløbet øger SMF05C ESD-chippen. Antennekredsløb: kort og lige for at forbedre signalstyrken. PCB-serigrafimærke: enhver grænseflade, praktisk udvikling to gange, den ene hardware følger fuldt ud designet, når designmanualen er beskrevet. To strømforsyningsgrænseflader: VCC5, 5 V DC over 1A. Computer 5 V strømforsyning kan være tidlig computer USB. DC langt datakredsløb over større anbefalet 5V1A. VCC4, 3,5-4,5 V strømforsyning, ibid., Velegnet til lithiumbatteri.
Kontrolben til alle ledninger. ÉT TTL-niveau, kompatibel med 3,3 V og 5 V. To antennegrænseflader, standard SMA lige hoved, stik til IPXmini-antenne. En talegrænseflade, Mike-grænseflade.

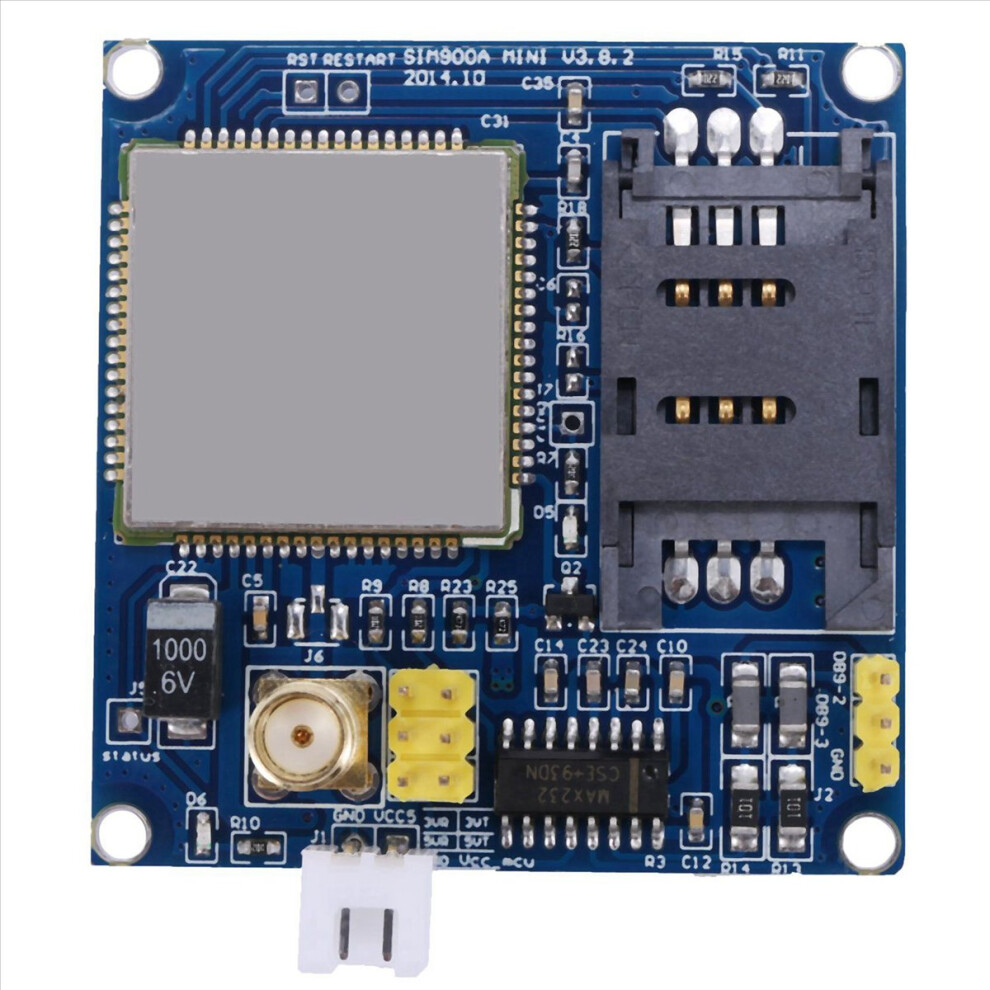

Beskrivelse af kontrolgrænsefladen for hver pin:
GND-GND
SIMR SIM900A RXD, TTL-niveau, kan ikke tilsluttes direkte til 232-niveau
SIMT SIM900A TXD, TTL-niveau, kan ikke tilsluttes direkte til 232-niveau
-SIM900A nulstilles, aktiv lav
VCC_MCU når SIM900A-modulet og 5 V TTL-niveaukommunikation, er denne pin forbundet til DC 5 V; Når kommunikationsniveauet for SIM900A og 3,3 V TTL er nået, er denne pin forbundet til DC 3,3 V.
VCC5-DC 5 V indgang.
VCC4 -DC3,5-4,5 indgang
Indbyggede ressourcer:
Serielportkredsløb (med beskyttelse)
Antennegrænsefladekredsløb (SMA bøjet port hun)
SIM-kortkredsløb (flip SIM-slot)
4 * 3,5 hul til armatur 4 stk.
SIM900A seriel portudgang
Farve: sort
Materiale: metal+PC

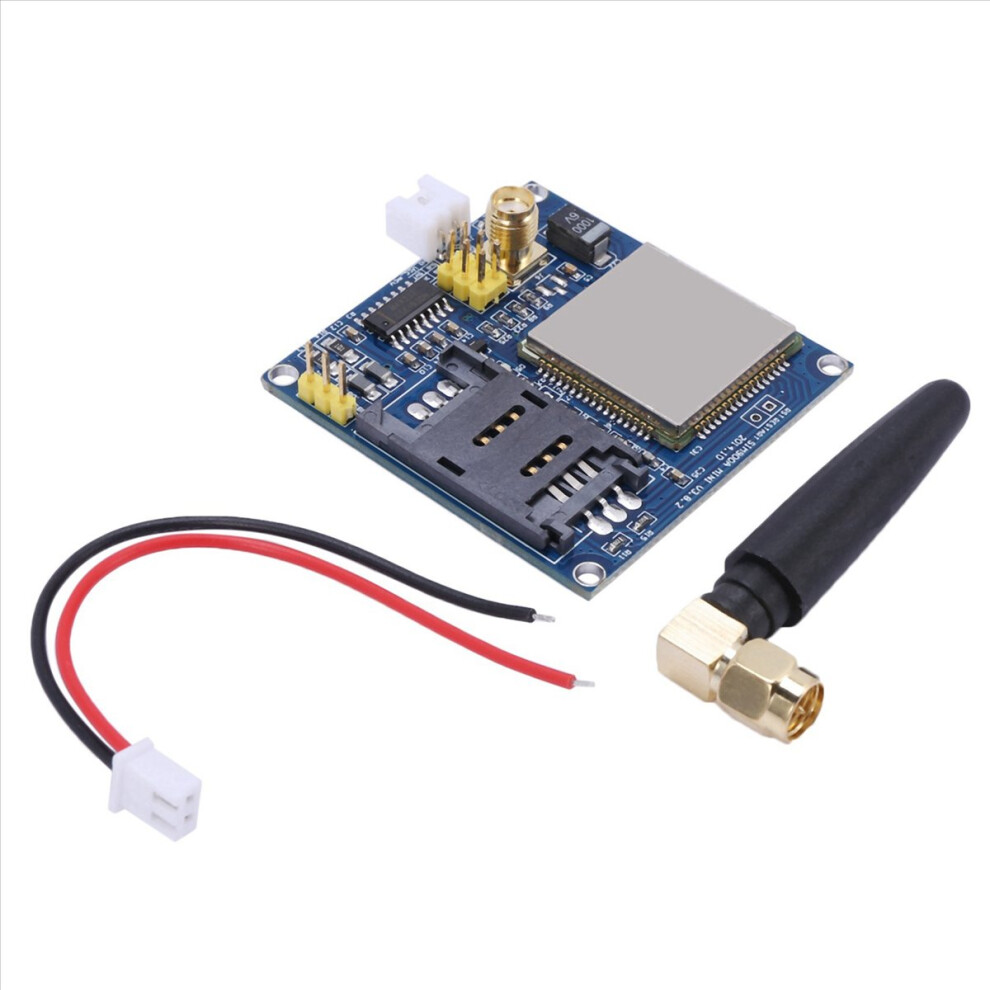

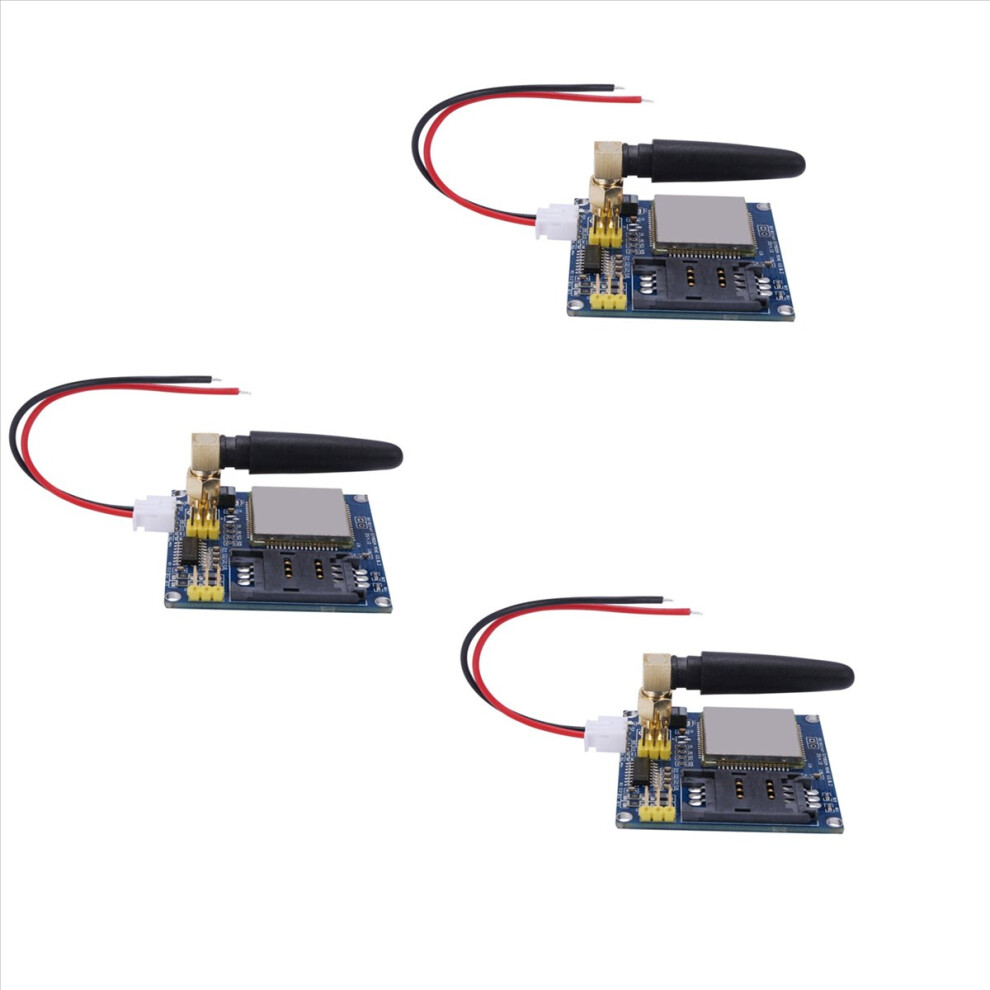

Pakkens indhold:
3 x SIM900A trådløst modul
3 kabler
3 x antenne

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
