5 W UsDX SDR QRP-transceiver QCX-SSB til SSB All-Mode HF-transceiver

5 W UsDX SDR QRP-transceiver QCX-SSB til SSB All-Mode HF-transceiver Beskrivelse

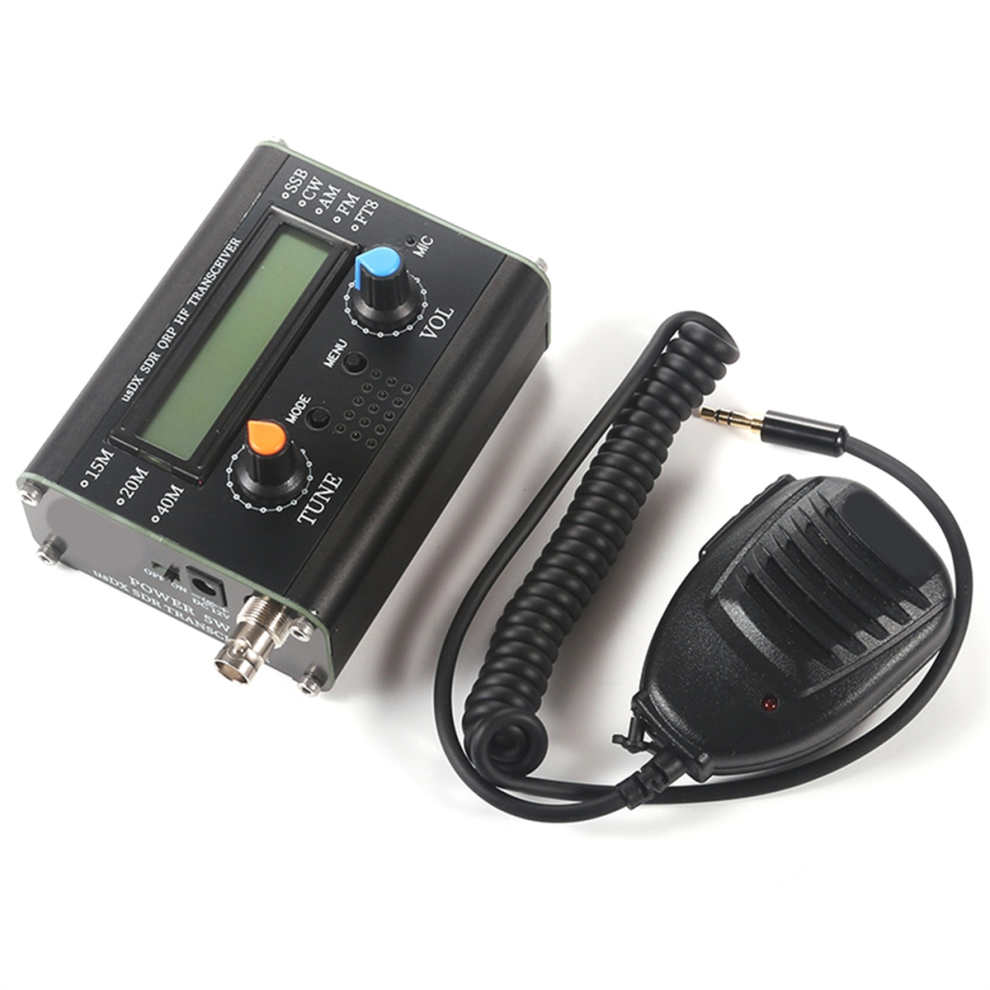

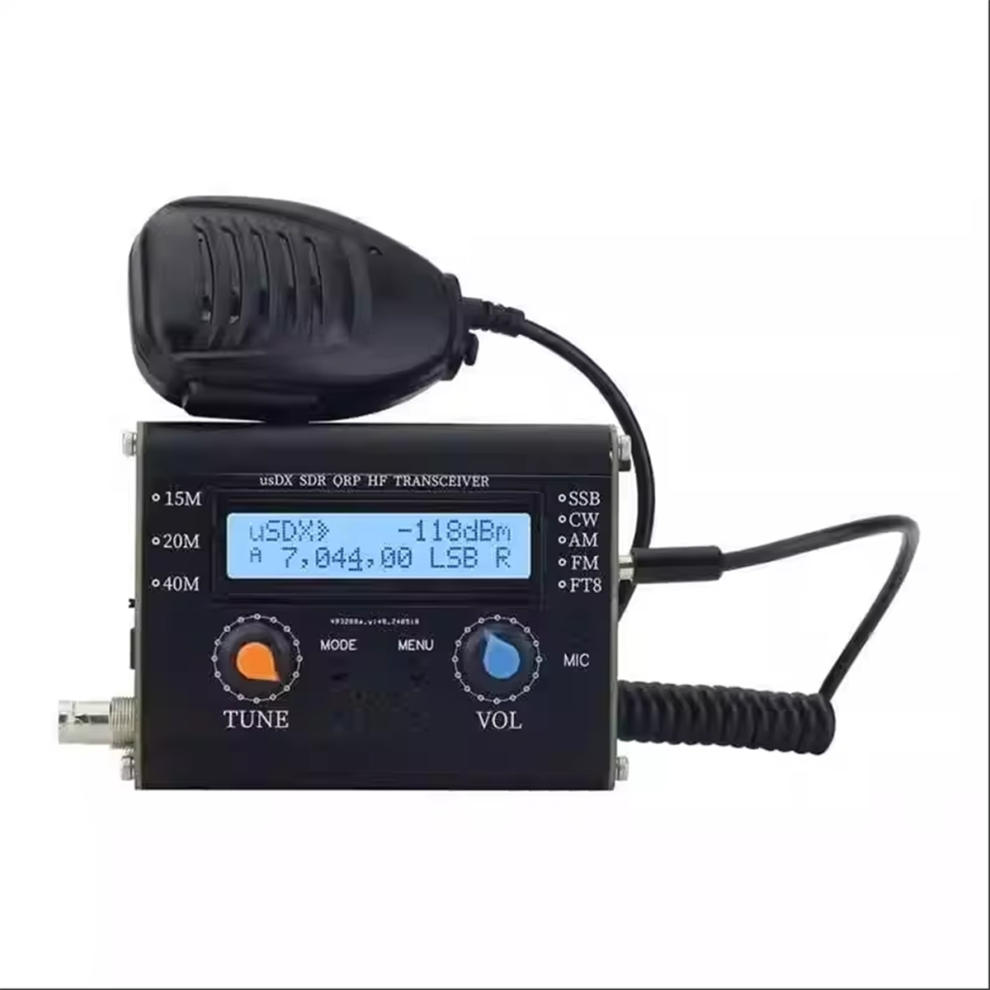

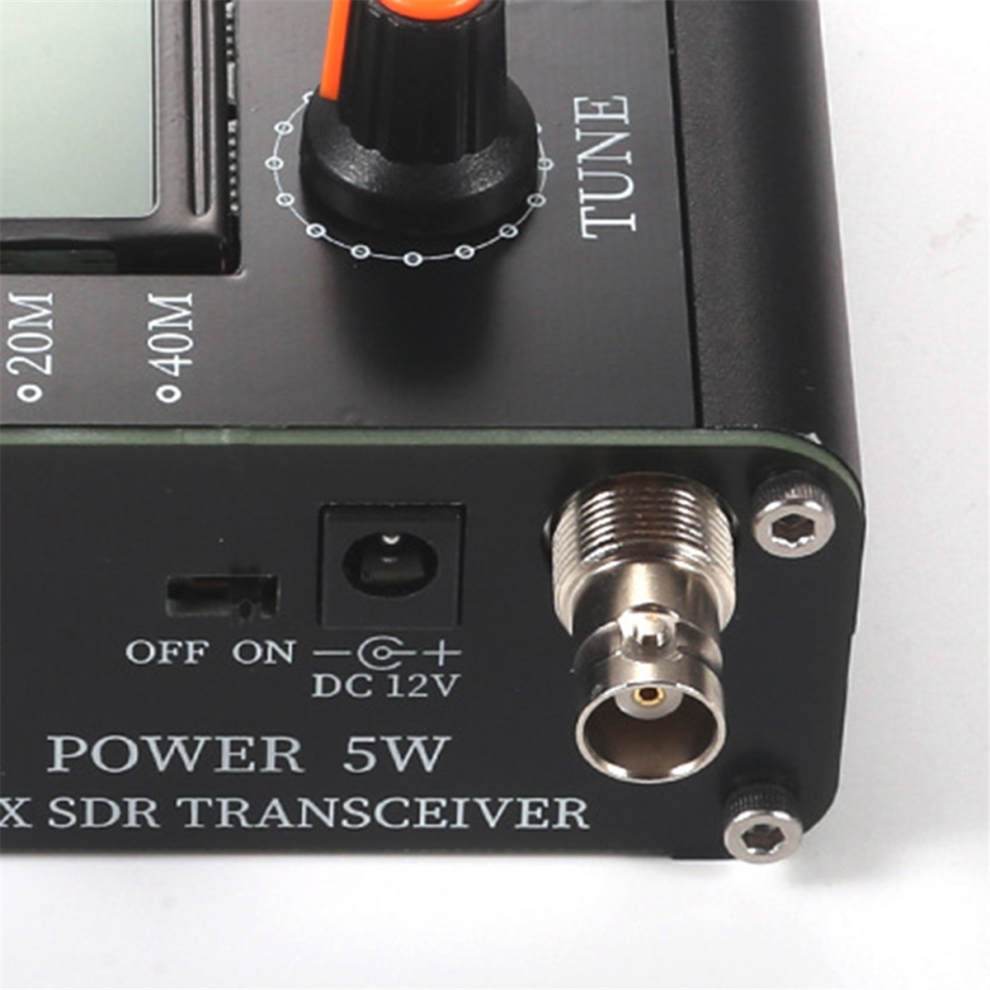

Dette er en kortbølge QRP SSB/CW transceiver. Den har en 1602-skærm, indbygget mikrofon og indbygget højttaler! Den kan tilsluttes en automatisk keyer, og kan dekodes med CW. Ved brug af IRF-serie udgangstransistorer. Kan bruges ved tilslutning af antennen (BNC-stik). 3 bånd. Digitalt display af effekt og stående bølge! Aluminiumshus med lasermærkning.
En simpel, interessant og alsidig QRP SSB HF-transceiver med indbyggede og SDR-funktioner. EER E-niveaudrevet SSB-udgangstrin. En 12V-strømforsyning giver ca. 5W Max PEP SSB-udgang. Fuldt modesupport: USB, LSB, CW, AM, FM. Filtre: 4000, 2500, 1700, 500, 200, 100, 50 Hz passbånd. Funktioner: Automatisk forstærkningskontrol (AGC), støjreduktion, stemmeaktivering, stemmeaktivering Xmit, RX-attenuator (ATT), TX-støjport, TX-driverkontrol, lydstyrke, dBm/S-meter.
SSB omvendt sidebånd/bærerundertrykkelse transmission: -45dBc, IMD3 (to toner) -33dBc, modtagelse: -50dBc. Multibåndsstøtte, kontinuerligt justerbar i 160m-10m frekvensbåndet (og ydelsesfald fra 20kHz til 99MHz). Open-source firmware, integreret IDE; muliggør eksperimenter, kan tilføje nye funktioner, kan dele bidrag via Github, softwarekompleksitet: 2000 linjer kode.
Softwarebaseret kan bruges som en hurtig fuld invasiv (QSK og semi-QSK-drift), eller til at hjælpe med kørsel i digital tilstand (uden CAT- eller PTT-interface) for RX/TX-skift, ekstern PTT-udgang med TX/PA-kontrolforsinkelse. Enkel installationsmodifikation med 8 komponentændringer og 8 ledninger. Lavpristransceiver: Takket være EER-senderens E-niveau har den høj effektivitet (ingen stor varmeafleder nødvendig) og enkel konstruktion (ingen behov for komplekse balancerede lineære effektforstærkere).
SSB-sendertrin baseret udelukkende på digitalt og software: Ved at kontrollere fasen af SI5351 PLL (gennem den lille frekvensændring af I2C ved 800 kbit/s) og amplituden af PA'en (gennem PWM) til at sample mikrofoninput og rekonstruere SSB-signalet. PA-nøgleformingskredsløb).

Fuldt digitalt og softwarebaseret SDR-mottagertrin (valgfrit): prøv I/Q (komplekst) signalet fra kvadratur-samplingsdetektorens digitale mixer, og udfør et 90 faseskift i softwaren (Hilbert-transform) og ved at tilføje sidebånd.
Tre switchbare analoge front-end-modtagerattenuatorer (0 dB, -13 dB, -20 dB, -33 dB, -53 dB, -60 dB, -73 dB).
Modtagerens støjniveau (MDS): -135 dBm (200 Hz) ved 28 MHz.
Modtagerens frontend-selektivitet: skarp afstemning: -45 dB / ti gange rull-off +/- 2 kHz.
Blokeringsdynamisk rækkevidde: 20 kHz offset 123 dB, 2 kHz offset 78 dB.
CW-dekoder, Straight/Iambic-A/B-nøgleapparat.
VFO A/B + og Split, og skift den tilsvarende relæbåndfilter gennem I2C.
CAT-understøttelse (TS480-udgave), du kan streame lyd, taster og tekst gennem CAT.
Dette er sandsynligvis den mest omkostningseffektive og nem at bygge standalone SDR/SSB-transceiver. Stor forenkling af den originale QCX-kredsløb (det vil sige reducerer installationskomponenterne med 50%, kræver ikke komplekse transformerwindlinger og kræver ikke justeringsprocedurer), og er mere alsidig.
Farve: Sort
Materiale: Plastik
Størrelse: 80x40x100mm

Pakkeindhold:
1 * Modtager
1 * Mikrofon

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at afvige en smule fra den faktiske vare. Den tilladte målefejl er +/- 1-3 cm.
