74HC4051 8-kanals vælgermodul

74HC4051 8-kanals vælgermodul Beskrivelse

74HC4051 8-kanals-Mux er en enkeltpolet oktal-throw analog kontakt (SP8T), der er egnet til brug i analoge eller digitale 8:1 multiplexer/demultiplexer-applikationer.
Kontakten har tre digitale valgindgange (S0, S1 og S2), otte indgange/udgange (), en fælles indgang/udgang (Z) og en digital aktiveringsindgang (E). Når E er HØJ, er kontakterne slukket. Indgangene inkluderer klemmedioder. Dette muliggør brugen af strømbegrænsende modstande til at forbinde indgange med spændinger over VCC.
Bredt analogt indgangsspændingsområde fra -5 V til +5 V

7A Lav ON-modstand:
80 Ω (typisk) ved VCC-VEE = 4,5 V
70 Ω (typisk) ved VCC-VEE = 6,0 V
60 Ω (typisk) ved VCC-VEE = 9,0 V
Logisk niveauoversættelse: for at aktivere 5 V-logik til at kommunikere med -5 V analoge signaler
Typisk 'break before make' indbygget
ESD-beskyttelse:
HBM JESD22-A114F overstiger 2000 V
MM JESD22-A115-A overstiger 200 V
CDM JESD22-C101E overstiger 1000 V
Farve:
Materiale: PCB

Pakkens indhold:

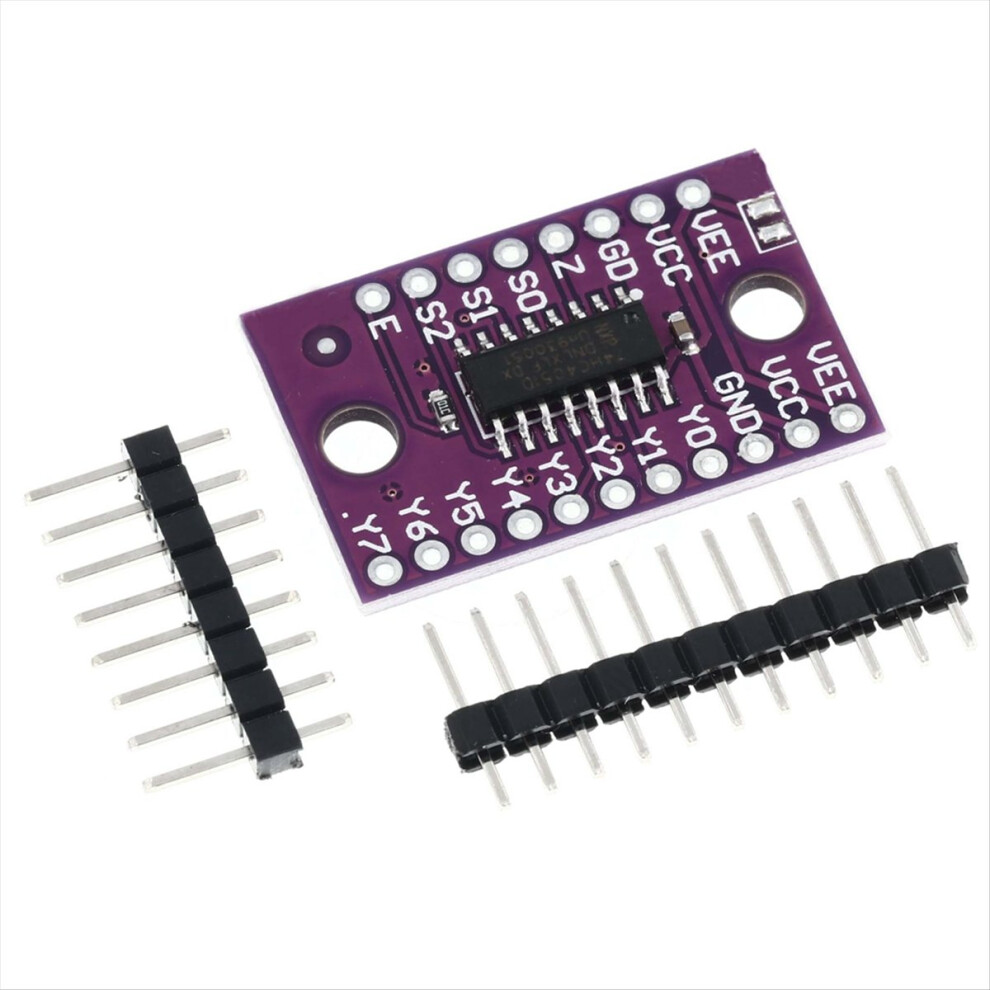

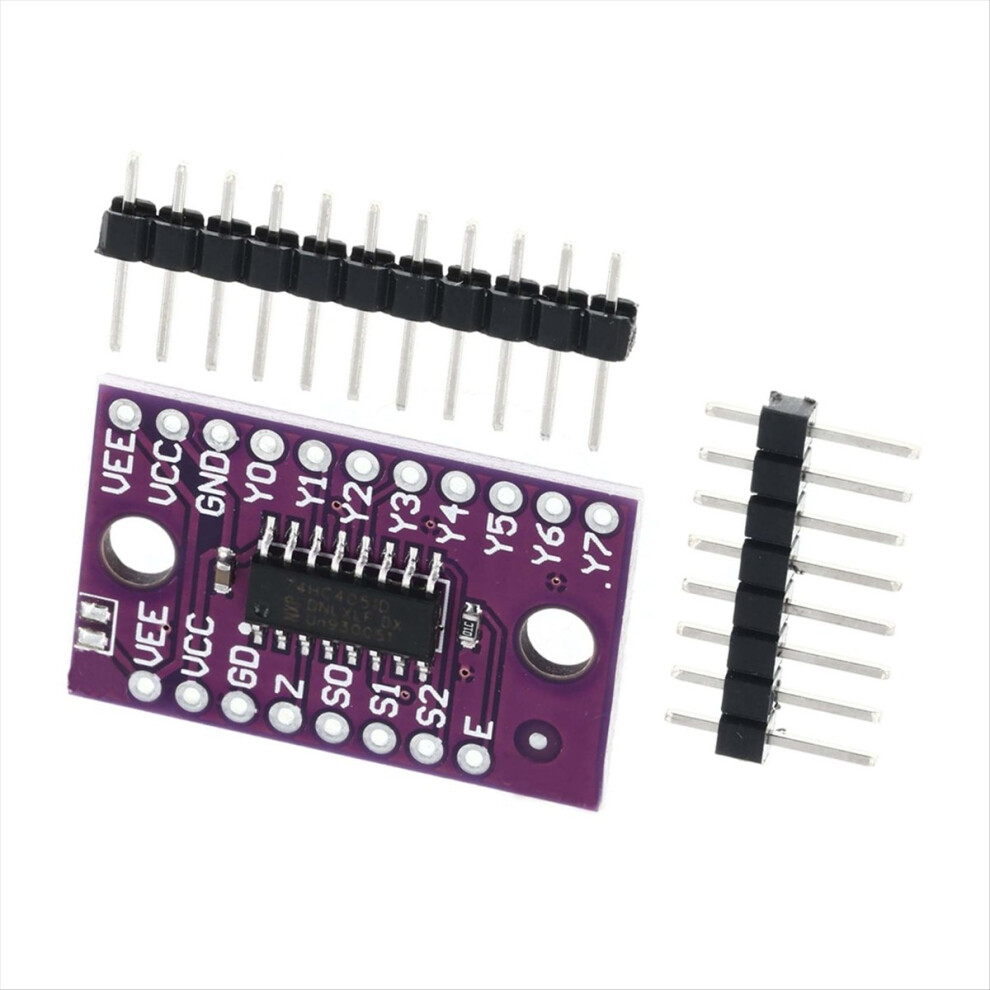

1 x 8-kanals analog multiplekservælgermodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
