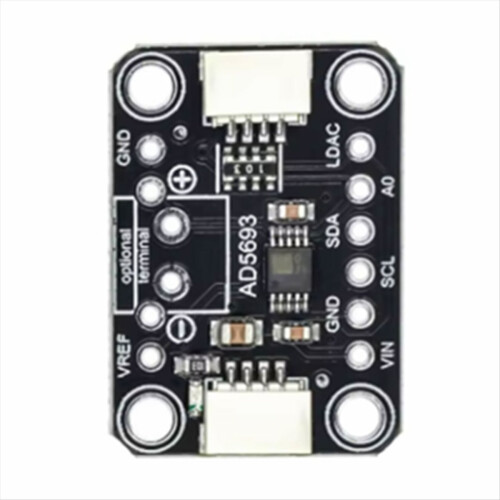

AD5693R I2C-grænseflade til 16-bit modul digital signalkonvertering

AD5693R I2C-grænseflade til 16-bit modul digital signalkonvertering Beskrivelse

Funktioner:
1. Højpræcisionsudgang: Adapterkortet bruger AD5693R, en 16-bit med et I2C-interface og en temperaturkompenseret 2,5V intern reference til en kompakt og højpræcisionsudgang.

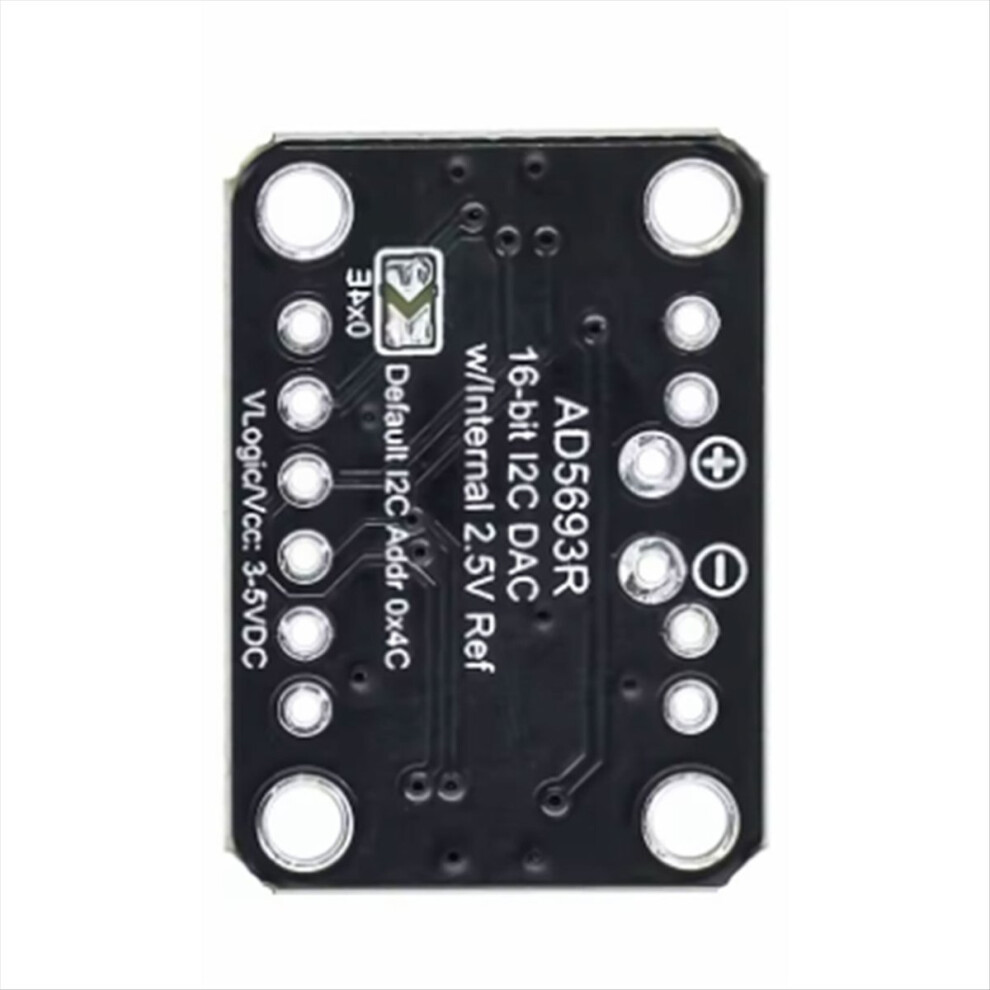

2. Dobbelt kompatibilitet: I2C-adaptermodulet giver dig mulighed for at tilslutte to DAC'er på en enkelt I2C-bus ved at bytte ADDR/A0-benene eller bruge dem på bagsiden for at forhindre konflikter.
3. Flere tilslutningsmuligheder: Udviklingskortet leveres med standard 0,1-tommer stik for nem integration med breadboards eller perforerede boards og fire monteringshuller for sikker installation.
4. Nem integration: I2C-udviklingskortet har et brugerdefineret PCB-design med STEMMA QT-formfaktor med Qwiic I2C-kompatible stik, der muliggør loddefri forbindelser mellem udviklingskortet og AD5693R, samt forbindelser til en række sensorer og tilbehør ved hjælp af kompatible kabler.

Brugervenligt design: 16-bit udviklingskortet er designet til hurtig opsætning og brugervenlighed, hvilket gør det ideelt for både begyndere og erfarne udviklere, der ønsker at implementere præcise og pålidelige output i deres projekter.
Beskrivelse:

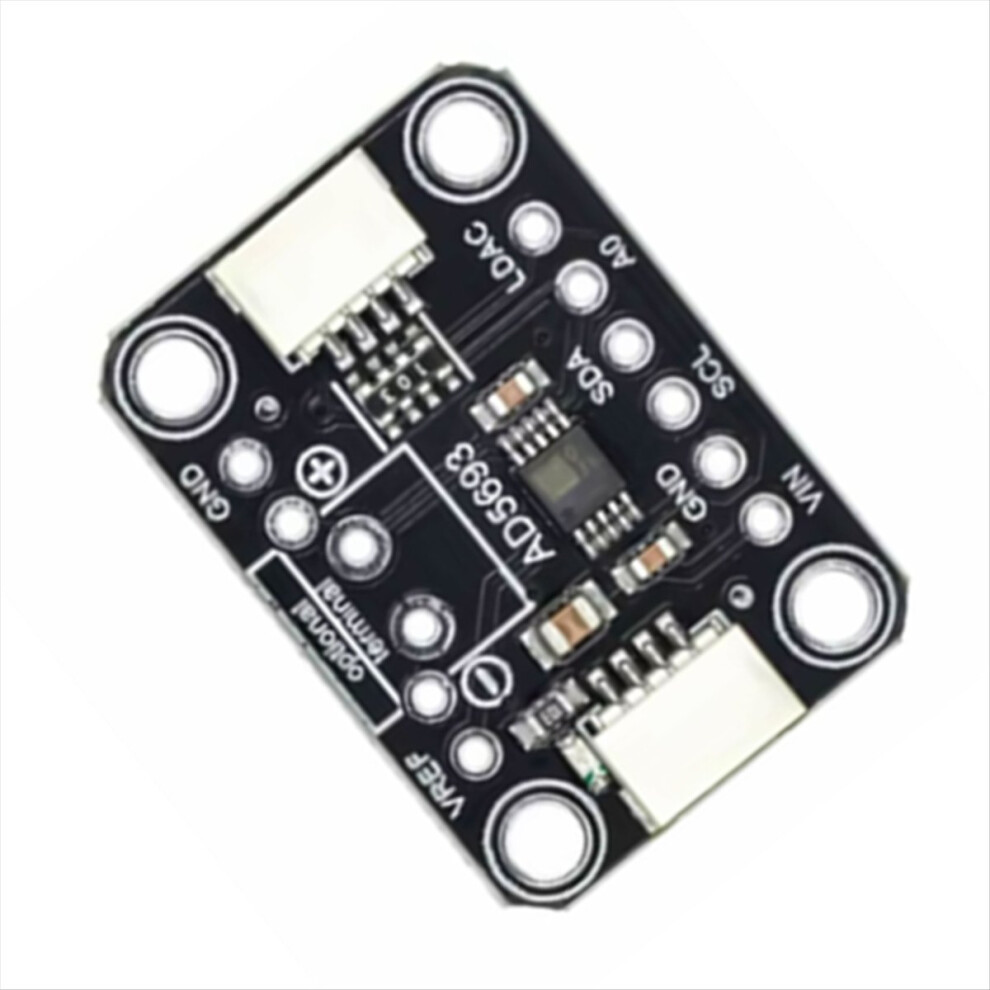

AD5693R breakout-kortet er et 16-bit med et I2C-interface og temperaturkompenseret 2,5V intern reference for kompakt, højpræcisionsoutput.
Vi frakobler ADDR/A0-pinden, så du kan tilslutte to DAC'er på en enkelt I2C-bus, og blot trække A0-pinden højt (eller lukke jumperen på bagsiden) for at forhindre konflikter. Et 6-pins stik til breadboarding er også inkluderet. Fungerer med 3,3V eller 5V logik, og du kan indstille den maksimale udgangsspænding til 2,5V eller 5V (2xVref). Hvis du bruger en 3,3V forsyning, skal du indstille udgangsområdet til 2,5V eller Vin.
Parameter:
Høj relativ nøjagtighed (INL): 2 LSB maksimum ved 16 bit
Lav drift, 2,5 V reference: 2 ppm/C (typisk)
Valgbart udgangsområde: 2,5 V eller 5 V
Total ujusteret fejl (TUE): 0,06% af maksimumværdi
Fejljustering: 1,5 mV (maks.)
Forstærkningsfejl: 0,05% af maks.
Lav burr: 0,1 nV/sek.
Høj drevkapacitet: 20 mA
Driftstemperaturområde: -40C til +105C
Produktstørrelse: 25,2 mm x 17,6 mm x 4,8 mm
Farve: Sort
Materiale: PC

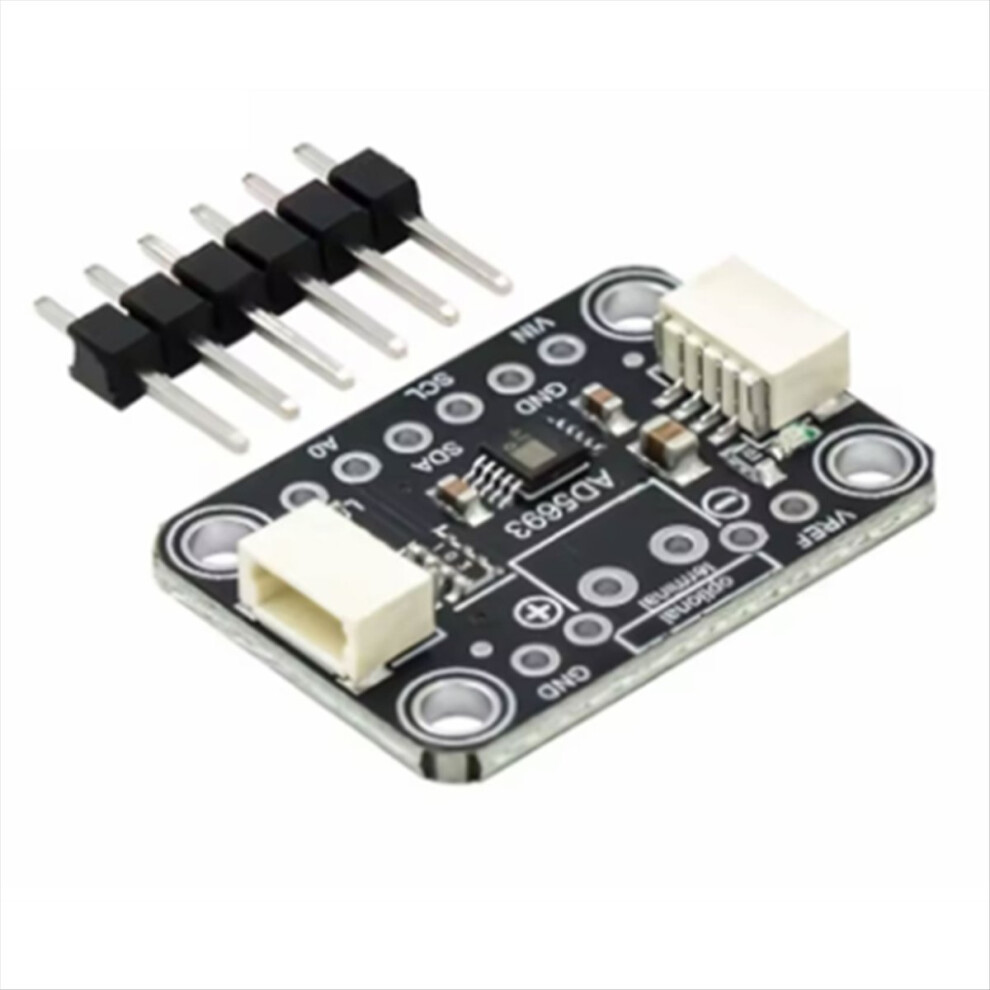

Pakning Indhold:
1X Modul
1X Pin

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
