AVR ISP Programmer Udvidelseskort Shield Burning Bootloader

AVR ISP Programmer Udvidelseskort Shield Burning Bootloader Beskrivelse

Funktioner: Kompatibilitet: Da den bruger SPI-ben på ICSP-grænsefladen, er den kompatibel med R3/til , og kan skifte til bootloader-brænderen, når den er direkte tilsluttet de to kort.
Driftsspænding: 5V
Driftsstrøm: 500mA (maks.)
For kort, der skal brændes: understøttelse af R3//Nano/pro mini (5V 16M)
Indbygget buzzer. Hvis sikringsbitten er ændret, lyder den én gang, og hvis bootloaderen brænder, lyder den. Hvis der ikke er to bip, er brændingen mislykkedes. Du kan optage lyden i stedet for LED-lys, hvilket forbedrer brændingens effektivitet.

Beskrivelse:
Dette er et programmeringsudvidelsesskjold, der giver dit board mulighed for at modificere sikringsbits og brænde bootloader til eksterne chip og andre boards.
Indbygget buzzer og LED-indikatorer, der angiver, om brændingen er vellykket, gør det praktisk for boarddesignere at brænde i batch.

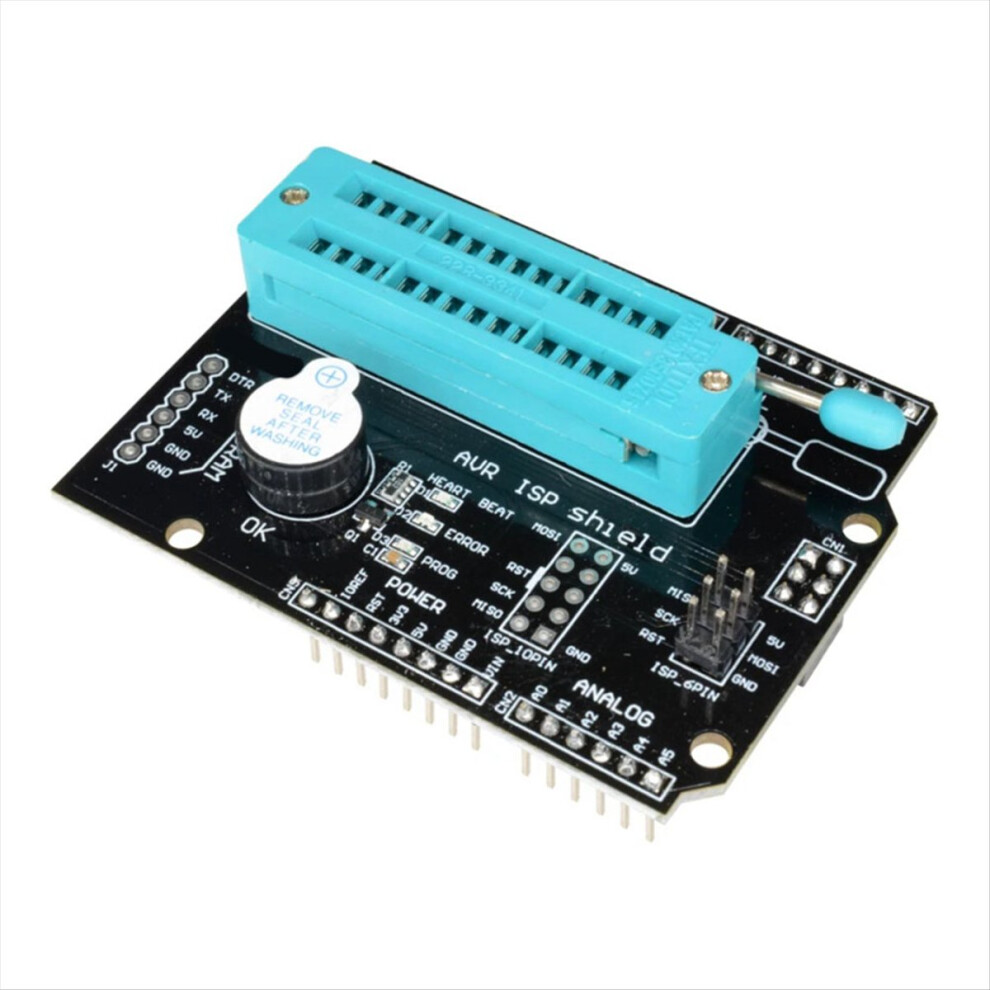

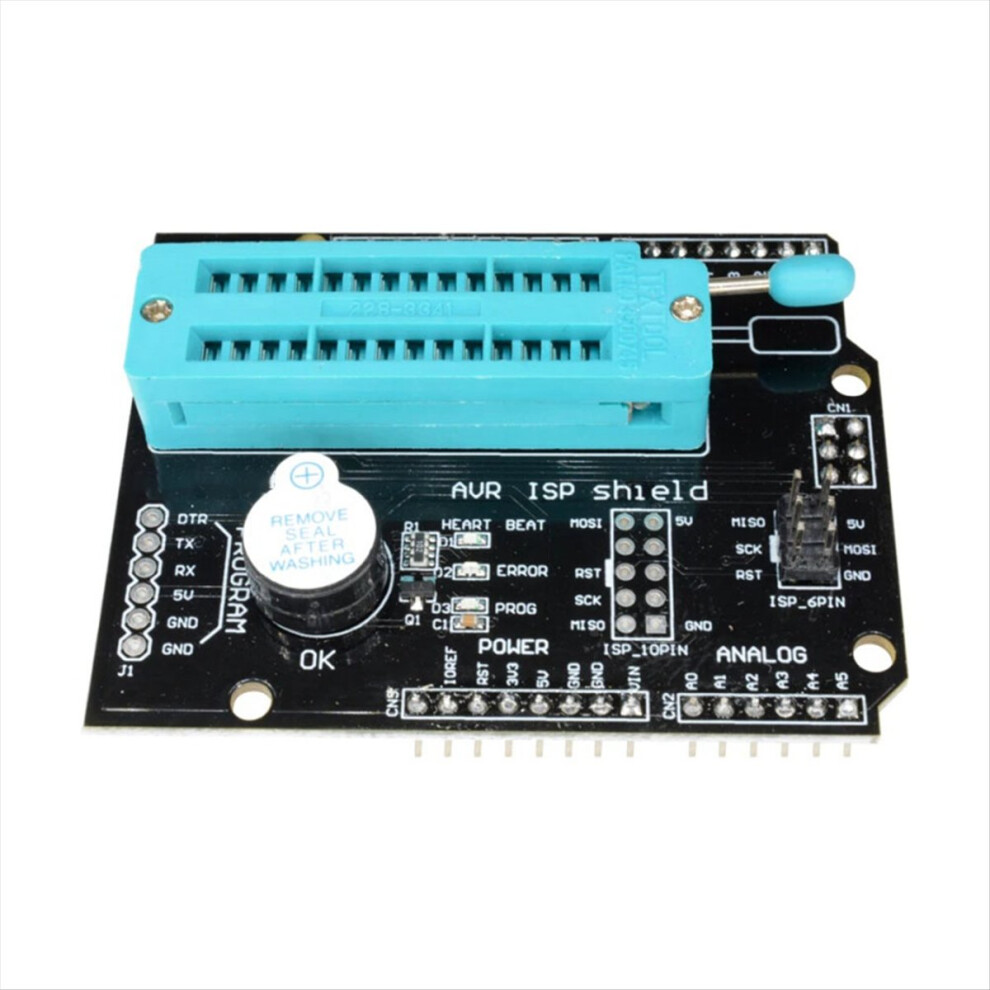

Indbyggede LED-indikatorer, HEART BEAT LED'en, lyser som et åndedrætslys, når den er tændt normalt. Under programmering blinker PROG-indikatoren, indtil den er færdig. Hvis programmeringen mislykkes, lyser ERROR-indikatoren (rød).

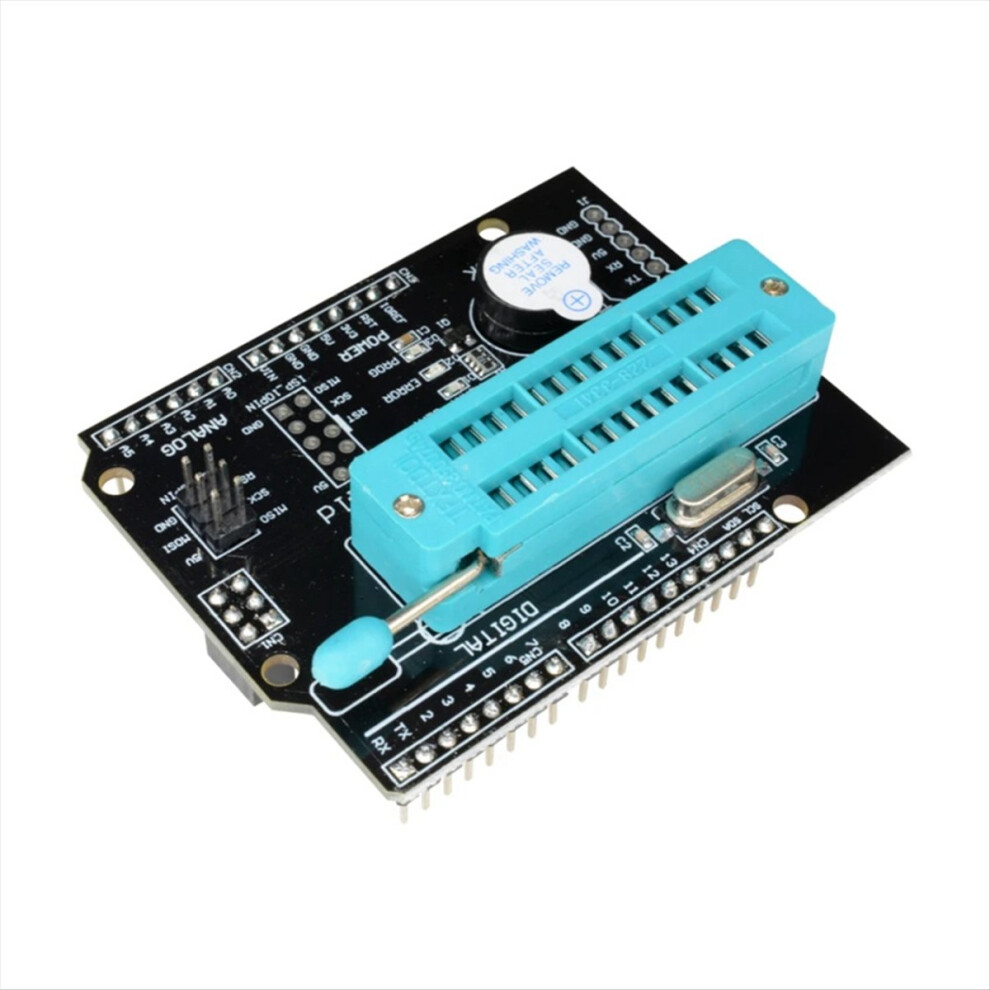

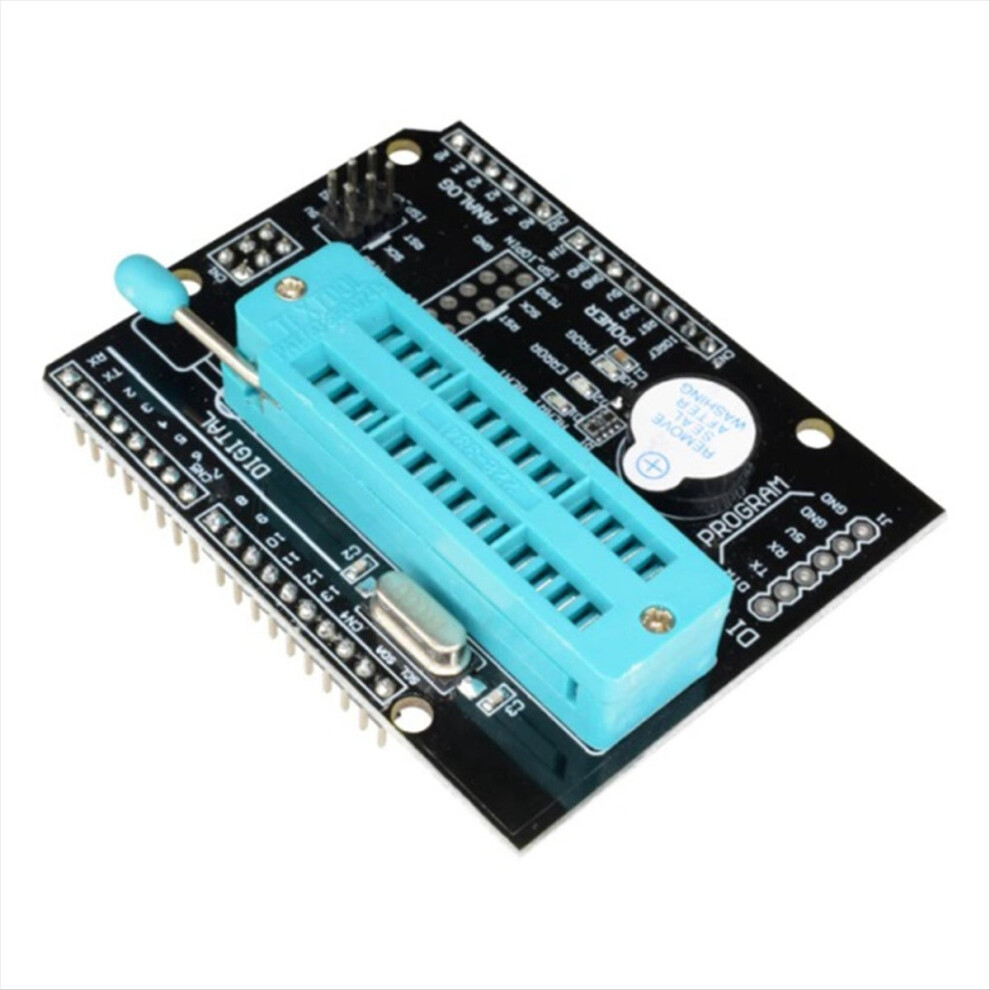

Indbygget 28P låsesæde til Atmega328P, Atmega168P, Atmega8 bootloader-brænding.

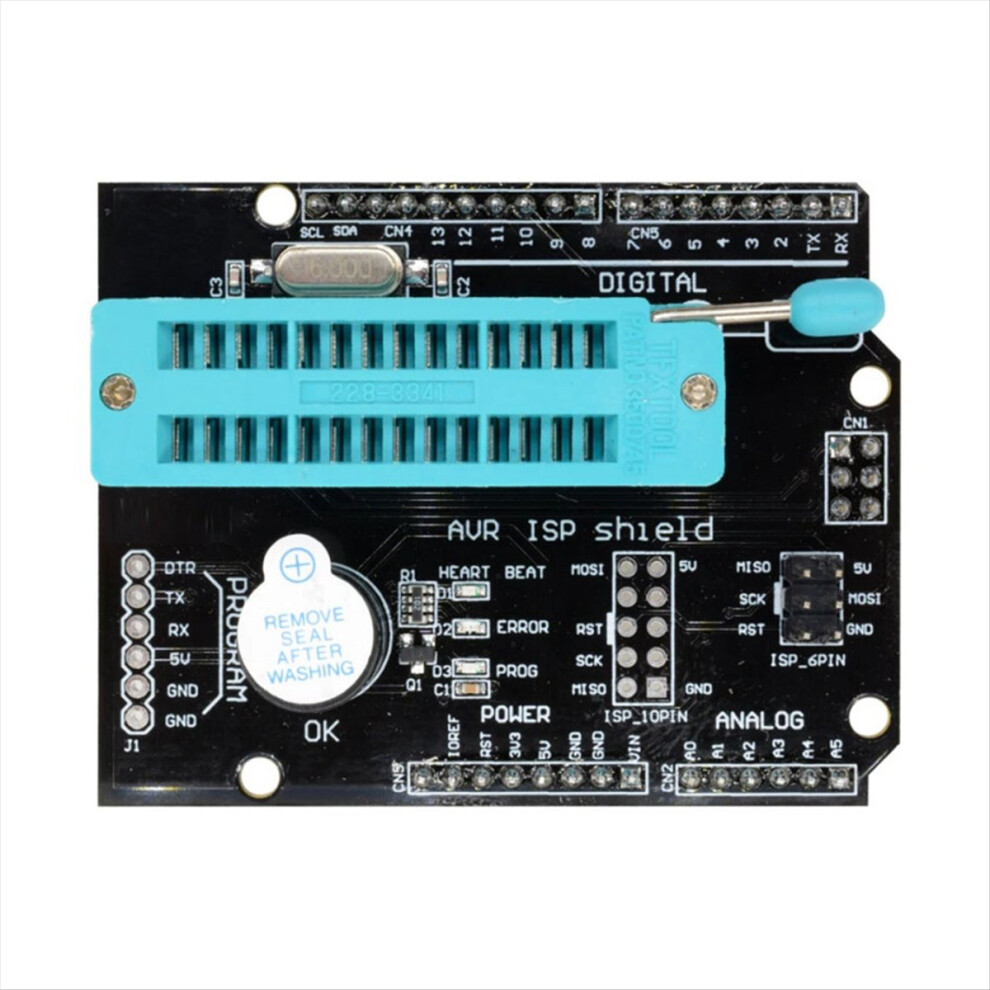

Indbygget ISP_6PIN-grænseflade til ekstern brænding af bootloader på kortet.
Indbygget ISP_10PIN-grænseflade.
Indbygget FT232RL og CH340G USB til TTL programmeringsgrænseflade til upload af kode til chippen på 28P låsesædet.
Farve: Sort.
Materiale: PC+metal.

Pakkens indhold:
1 x Udvidelseskort.

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
