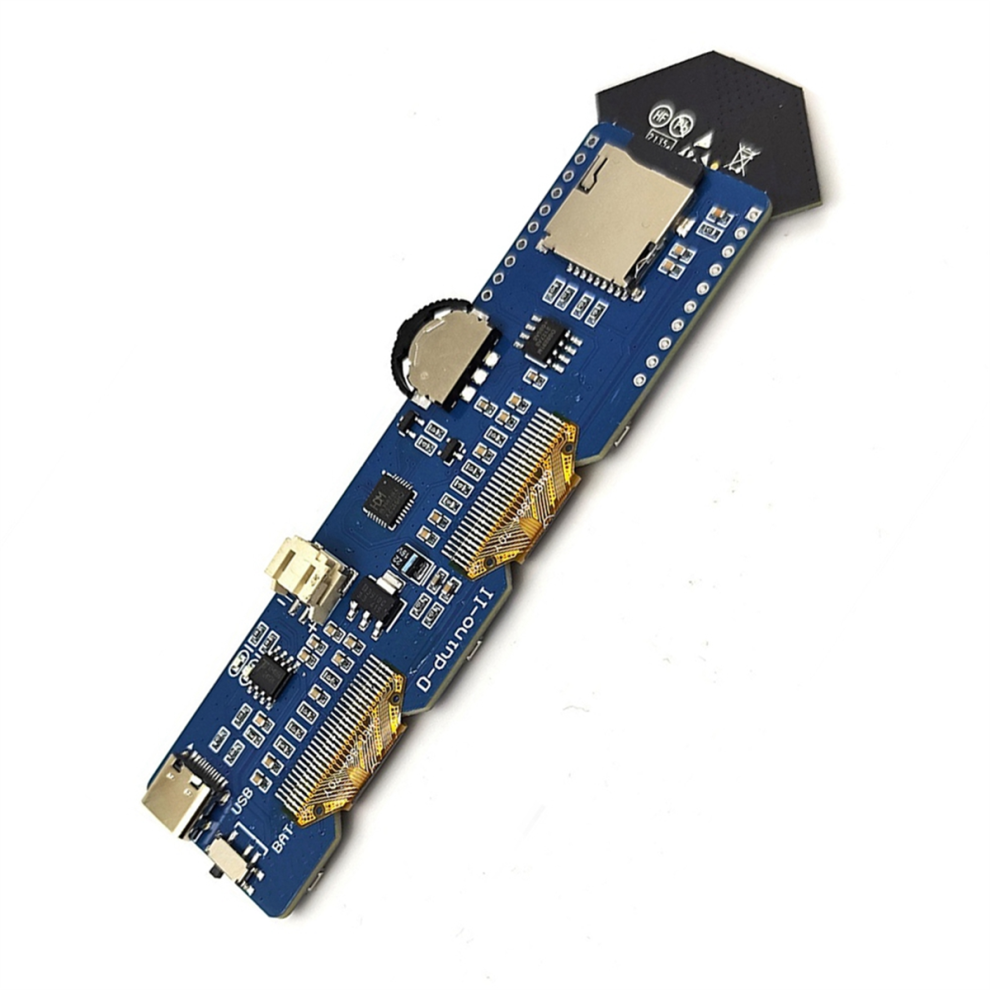

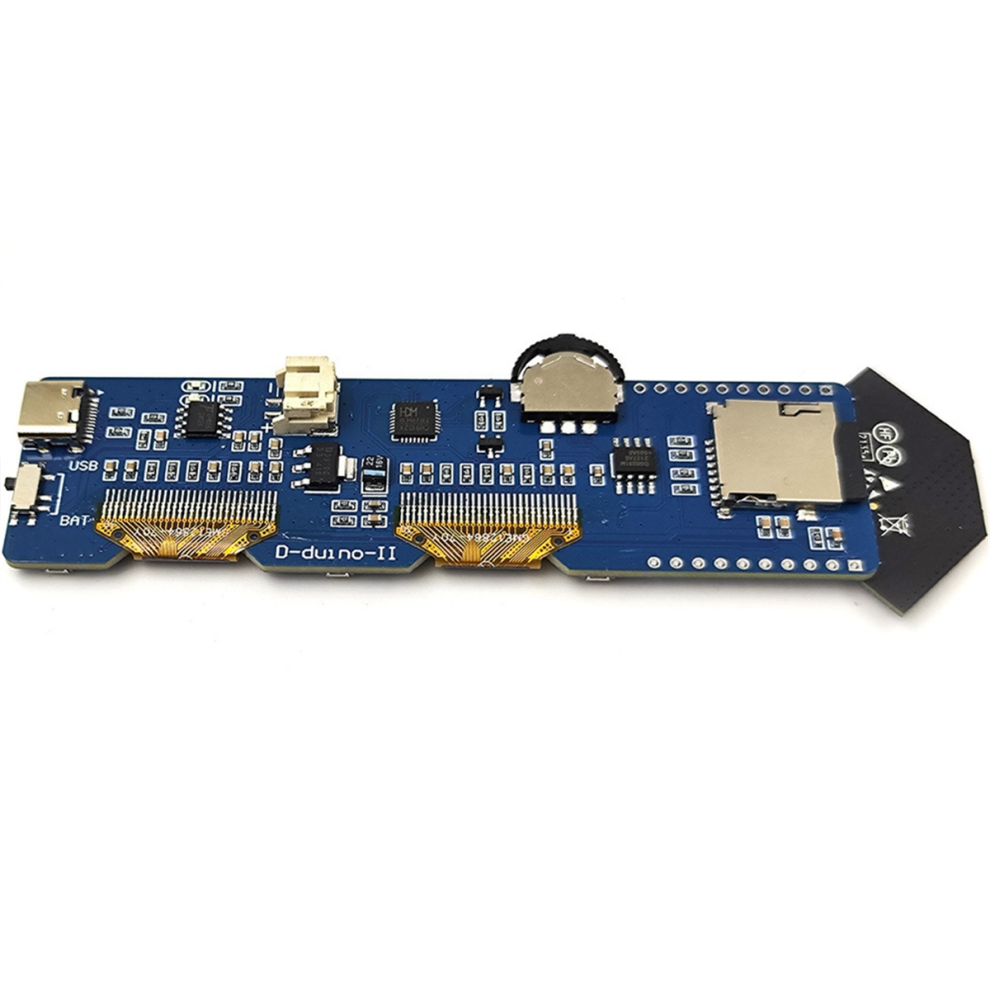

D-Duino-32 II Dual Screen ESP32-WROOM-da Udviklingskort

D-Duino-32 II Dual Screen ESP32-WROOM-da Udviklingskort Beskrivelse

ESP32-WROOM-DA er et kraftfuldt Wi-Fi + Bluetooth + Bluetooth LE MCU-modul med to komplementære PCB-antenner i forskellige retninger. Jeg tilpassede 16MB hukommelsesversionen og designede dette udviklingskort omkring det.
Med to antenner på ét enkelt modul kan ESP32-WROOM-DA bruges til at udvikle IoT-applikationer, der kræver stabil forbindelse over et bredt spektrum, eller til at implementere Wi-Fi i udfordrende og farlige miljøer, eller til at overvinde kommunikationsproblemer i Wi-Fi-døde punkter. Dette modul er et ideelt valg til indendørs og udendørs enheder til smart home, industriel styring, forbrugerelektronik osv.

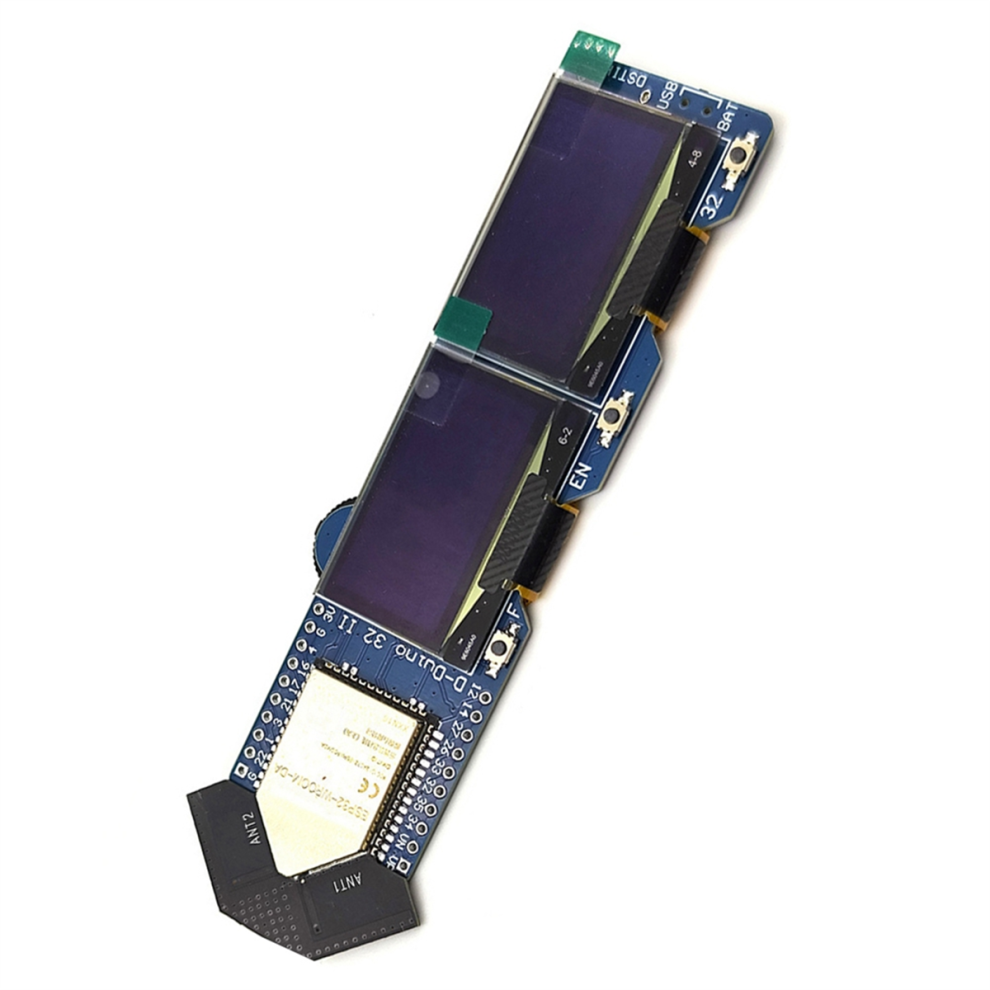

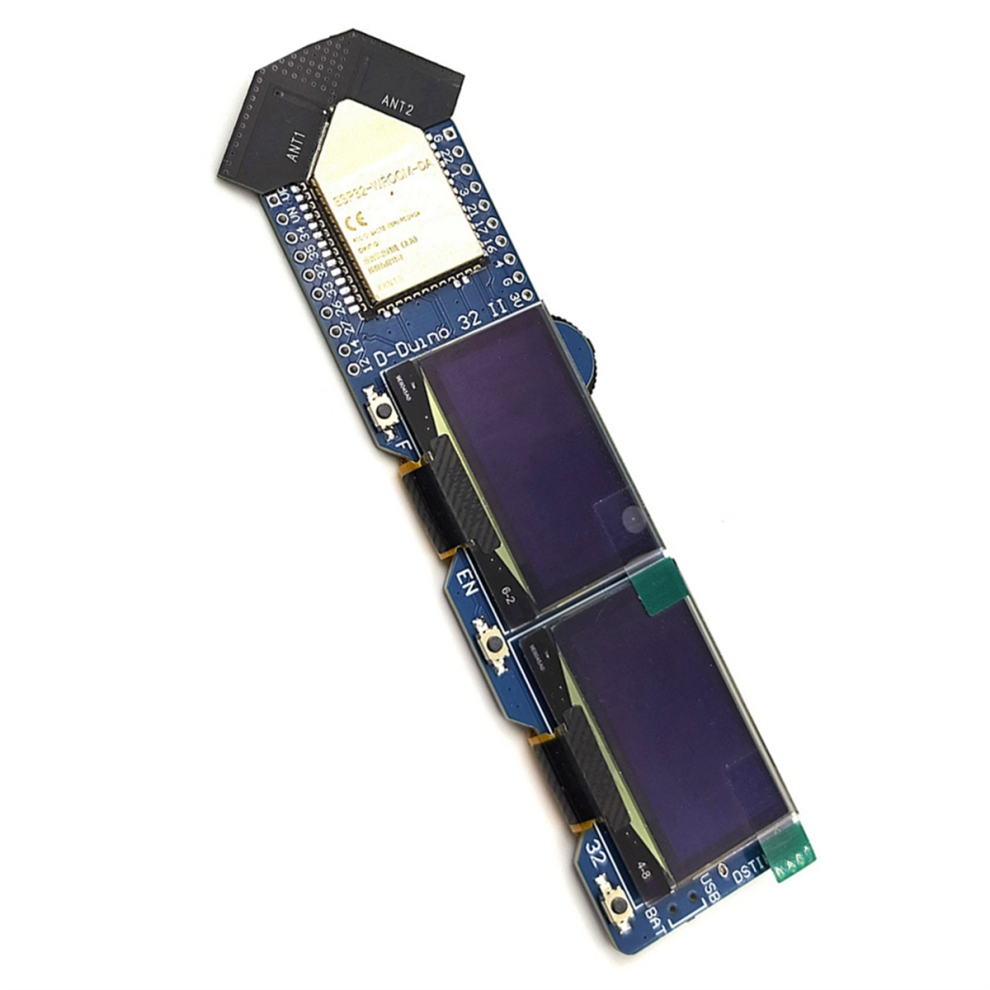

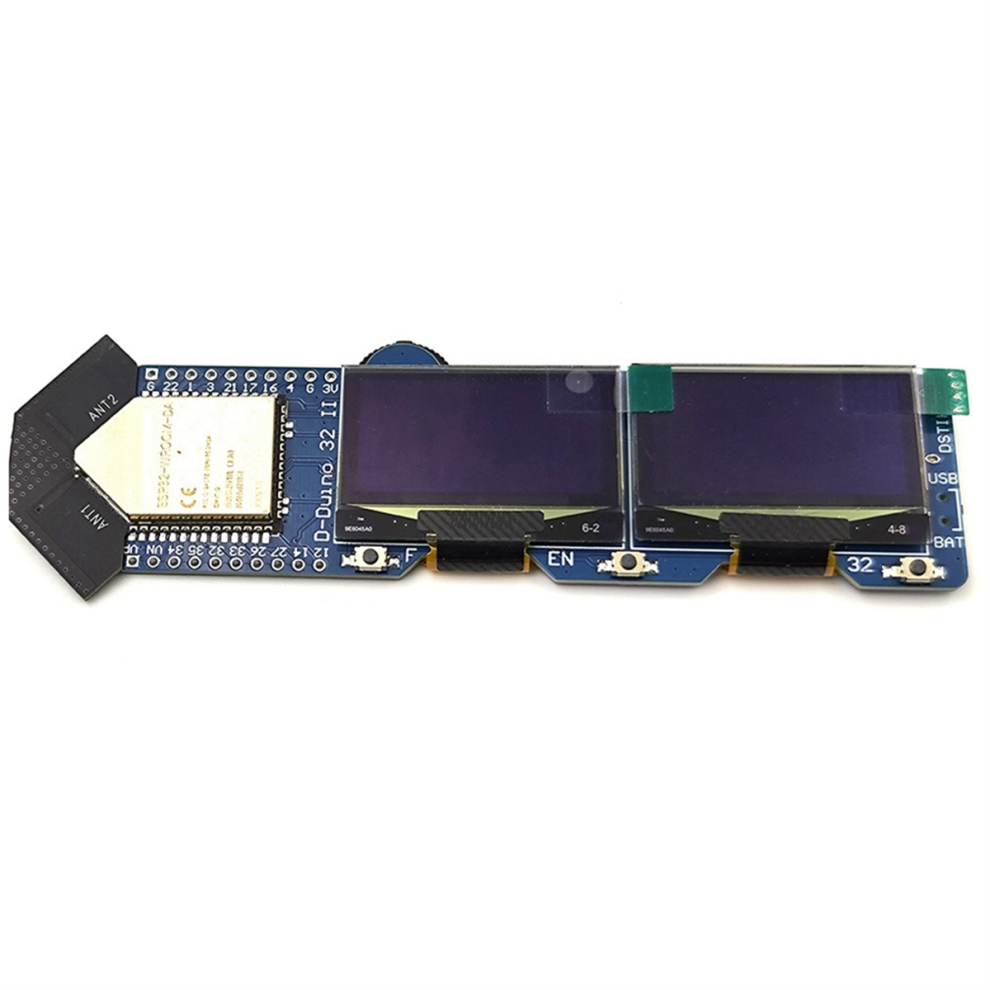

Udstyret med en 128x64 dobbelt OLED-skærm vises dataovervågning og interaktiv grænseflade samtidigt.
Udstyret med en indbygget DS3231-chip (med 2 ppm nøjagtighed) og et MicroSD-kortslot sikrer det præcis dataregistrering og massiv lagring (understøtter FAT32/exFAT-formater).
Integreret 5V/1A Type-C hurtigopladning og lithium-batteristyring (opladnings- og afladningseffektivitet 85%). Strømmodulet understøtter 5-12V bredspændingsindgang, hvilket sikrer ingen strømafbrydelse til udendørsprojekter.

De 17 GPIO-ben kan tilsluttes sensorer, og det er kompatibelt med /PlatformIO-økosystemet.
Der er skematiske diagrammer, testkildekoder osv. på SD-kortet. Sikkerhedskopier venligst indholdet af SD-kortet på forhånd.
GPIO'er og hardware
Display: SH1106 1.3 OLED (0x3D,0x3C)
Display SDA: GPIO21
Display SCL: GPIO22
Drejekontakt VENSTRE: GPIO 15
Drejekontakt: GPIO 13
Drejekontakt HØJRE: GPIO 0
knap: GPIO 32
SD: GPIO5
SD MOSI: GPIO23
SD: GPIO19
SD SCLK: GPIO18
DS3231 RTC-chip
Tænd/sluk-/programmeringsknap
2 LED'er til at indikere batteriets opladningsstatus (Rød: Oplader, Grøn: Fuld)
Farve: Blå
Materiale: PCB+komponenter

Pakkens indhold:
1 * modul
1 * datakabel (Datalinjens farve er tilfældig, den angivne farve accepteres ikke)
1 * SD-kort

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
