DAC902-modul Højhastigheds digital-til-analog konverteringsmodul

DAC902-modul Højhastigheds digital-til-analog konverteringsmodul Beskrivelse

DAC902 er en højhastigheds digital-til-analog konverter (), der tilbyder en 12-bit opløsningsmulighed. DAC902 understøtter opdateringshastigheder på over 165 MSPS med fremragende dynamisk ydeevne og er særligt velegnet til at opfylde kravene fra en række forskellige applikationer.
Den avancerede segmenteringsarkitektur i DAC902 er optimeret til at give et højt Spurious-Free Dynamic Range (SFDR) for både enkelttone- og flertonesignaler - essentielt, når det bruges til transmissionssignalvejen i kommunikationssystemer. Den tætte matchning af strømudgangene sikrer overlegen dynamisk ydeevne i differentialkonfigurationen.
Dens lave strømforbrug muliggør brug i bærbare og batteridrevne systemer. Yderligere optimering kan opnås ved at sænke udgangsstrømmen med den justerbare fuldskala-mulighed. Generelt kan den bruges i digitale mikrobølgeforbindelser, kabelmodemer, generering af vilkårlig bølgeform, højhastighedsinstrumentstyring, video og digital-tv.

Modulmodel: DAC902
Modultype: digital-til-analog konverteringsmodul
Modulstrømforsyning: DC5V
Modulstrøm: 50mA (MAX)
Modulkommunikationsprotokol: 12-bit parallel
Modulet leverer rutiner: STM32F103RBT6
Rutineplatform: STM32F103X-M3; KEIL5-versionskilde
Modulets udgangsspændingsområde: 1,24V
opløsningscifre: 12
Antal udgangskanaler: enkelt kanal
Modulets udgangsgrænseflade: SMA; 24-timers salt
Modulets udgangssignal: spænding; OPA690-chipudgang, med en vis drivkapacitet, inden for 50mA
Referencespænding: 1,24V; reserveret ekstern indgangsreference i SOT-23-pakke
Spændingsindstillingstid: 30nS
Samplinghastighed: 165MSPS
Analog udgangsbåndbredde; 33MHz
Modulfunktioner: flere; med udgangsbufferforstærker, ultralav AC-krydstale, ultrahurtig indstillingstid
Modulanvendelser: tredobbelt; digital mikrobølgeforbindelse, kabelmodulator, generering af vilkårlig bølgeform, højhastighedsinstrumentstyring, video og digitalt tv
Modulvægt: 19g
Modulgrænsefladetype: SMA-signaludgang, 3,81-2PIN strømstik XH2.54 dobbeltrækket pin-datagrænseflade
Bemærk: Chipfunktionerne er kun til brugervalgsreference. Ikke-moduler har denne funktion.

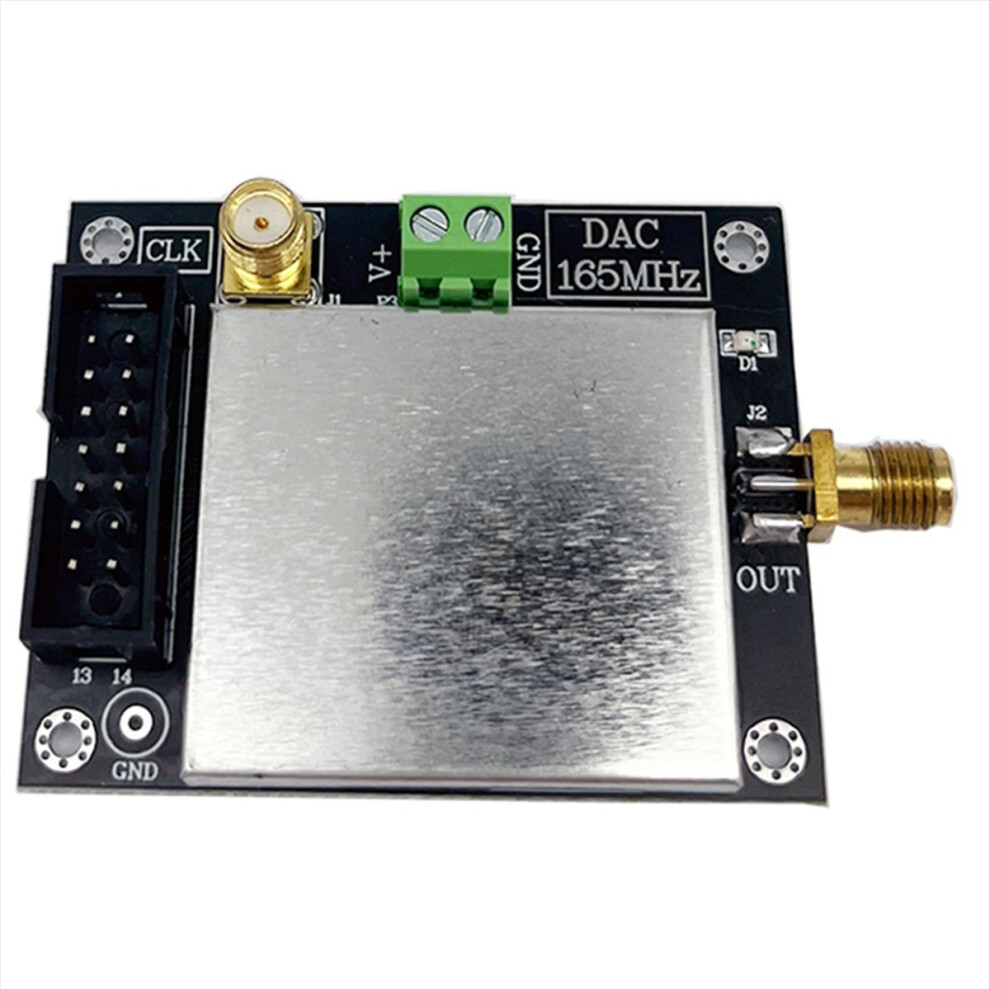

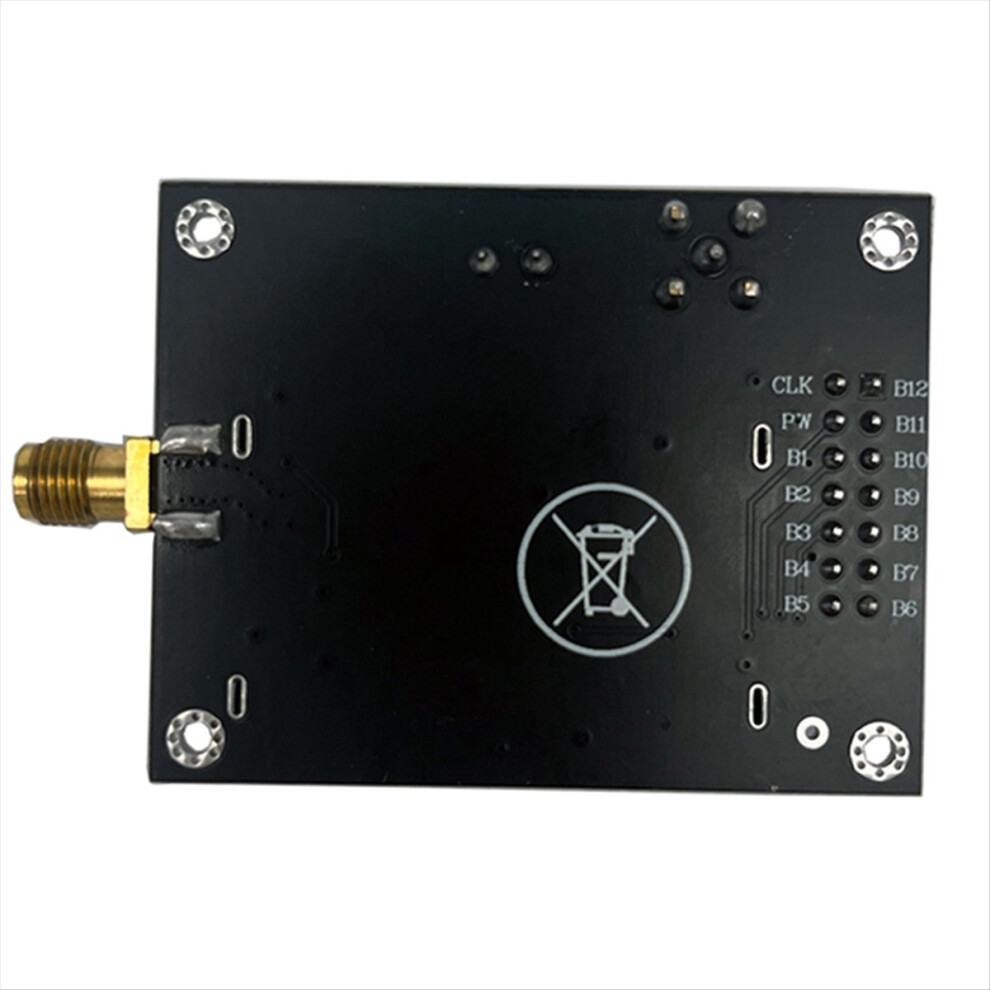

Farve: Som vist
Materiale: Elektronisk komponent

Pakkens indhold:
1 * Digital-til-analog konverteringsmodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
