DC-DC DC-AC ren sinusbølge invertergenerator SPWM Boost Driver Board

DC-DC DC-AC ren sinusbølge invertergenerator SPWM Boost Driver Board Beskrivelse

EG8010 er en digital, funktionel ren sinusbølge-invertergeneratorchip med meget god dødtidsstyring, der bruges i totrins DC-DC-AC-strømkonverteringsstruktur eller en-trins DC-AC-strømfrekvenstransformator Boost-arkitektur. En ekstern 12 MHz krystaloscillator opnår høj præcision og meget lille harmonisk forvrængning. 50 Hz eller 60 Hz ren sinusbølge-inverter ASIC.
Chippen bruger CMOS-teknologi, intern integration af SPWM sinusgenerator, dødtidsstyringskredsløb, multiplikatorfaktorområde, softstartkredsløb, beskyttelseskredsløb, RS232 seriel kommunikationsgrænseflade og et serielt LCD-drivermodul med 1602 funktioner.

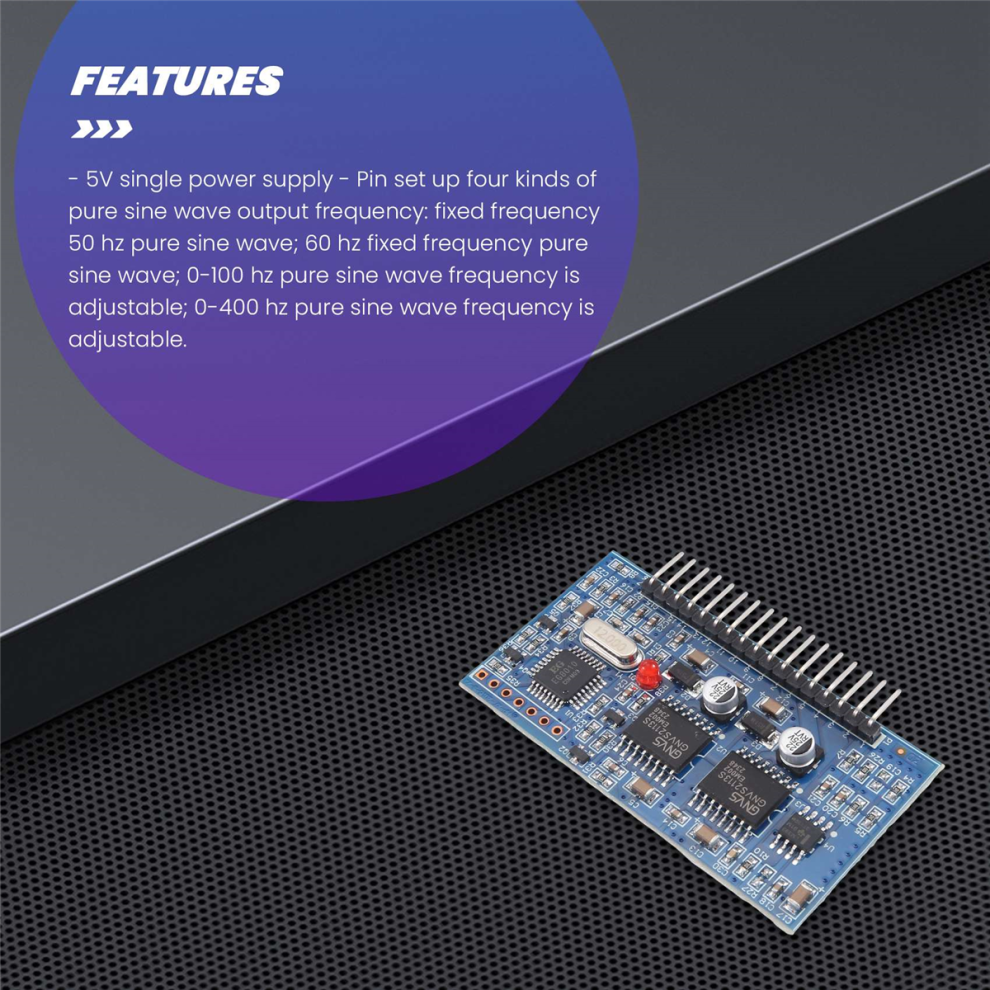

Funktioner: - 5 V enkelt strømforsyning - Pin-opsætning med fire typer ren sinusbølgeudgangsfrekvens: fast frekvens 50 Hz ren sinusbølge; 60 Hz fast frekvens ren sinusbølge; 0-100 Hz ren sinusbølgefrekvens er justerbar; 0-400 hz ren sinusbølgefrekvens er justerbar.

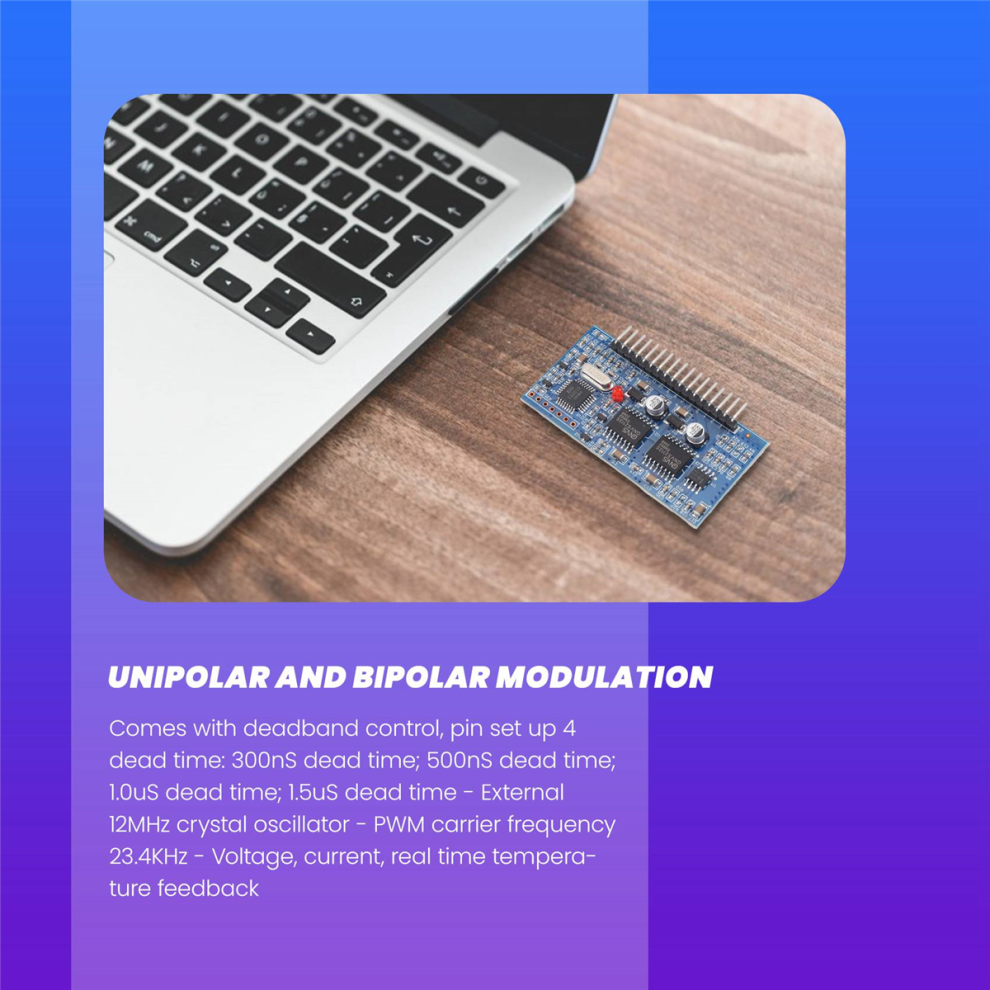

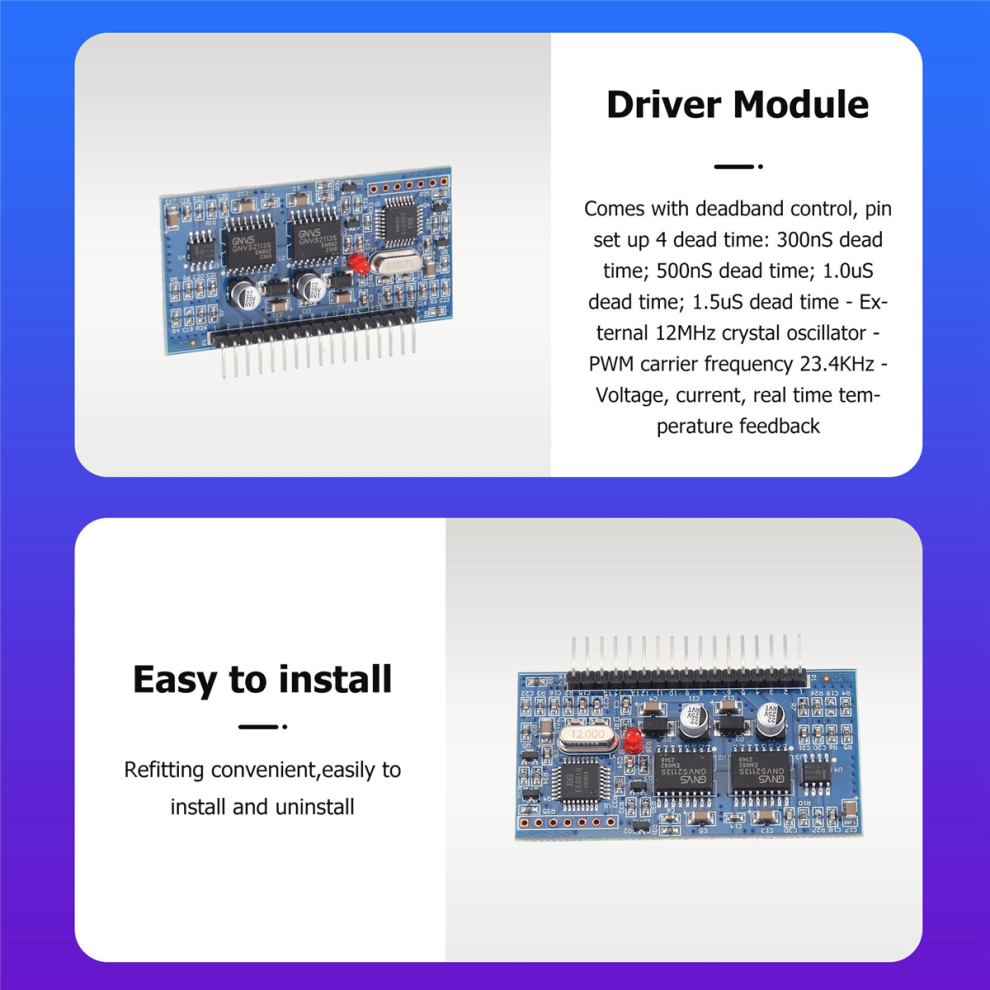

Unipolar og bipolar modulation - Leveres med dødbåndskontrol, pinopsætning 4 dødtider: 300 nS dødtid; 500 nS dødtid; 1,0 uS dødtid; 1,5 uS dødtid - Ekstern 12 MHz krystaloscillator - PWM-bærefrekvens 23,4 kHz - Spænding, strøm, feedback i realtid på temperatur

Overspænding, underspænding, overstrøm og overophedningsbeskyttelse - Soft-start-tilstand, pin-indstilling af responstiden på 1 S
Seriel kommunikation til indstilling af udgangsspænding, frekvens og andre parametre. Ekstern
Ekstern seriel port 128 x 32 LCD-modul 1602 viser spænding, frekvens, temperatur og elektrisk strøm for inverteren samt andre oplysninger.
Anvendelser: - Enfaset ren sinusbølgeinverter - PV-inverter - Vindenergiinverter - UPS-system med afbrydelsesfri strømforsyning - Digitalt generatorsystem - IF-strøm - Enfaset motorhastighedsregulator - Enfaset inverter - Sinusbølgedæmper - Sinusbølgeregulator - Sinusbølgegenerator. LCD-beskrivelse: Bemærk: LCD-skærmen indeholder ikke kabel. Ved brug af LCD-skærmen skal EGS002-driverkortet og LCD-kablet tilsluttes med et afskærmet kabel, da inverteren ellers kan højspændings- og højstrømsmiljøer være alvorlige. forstyrre driften

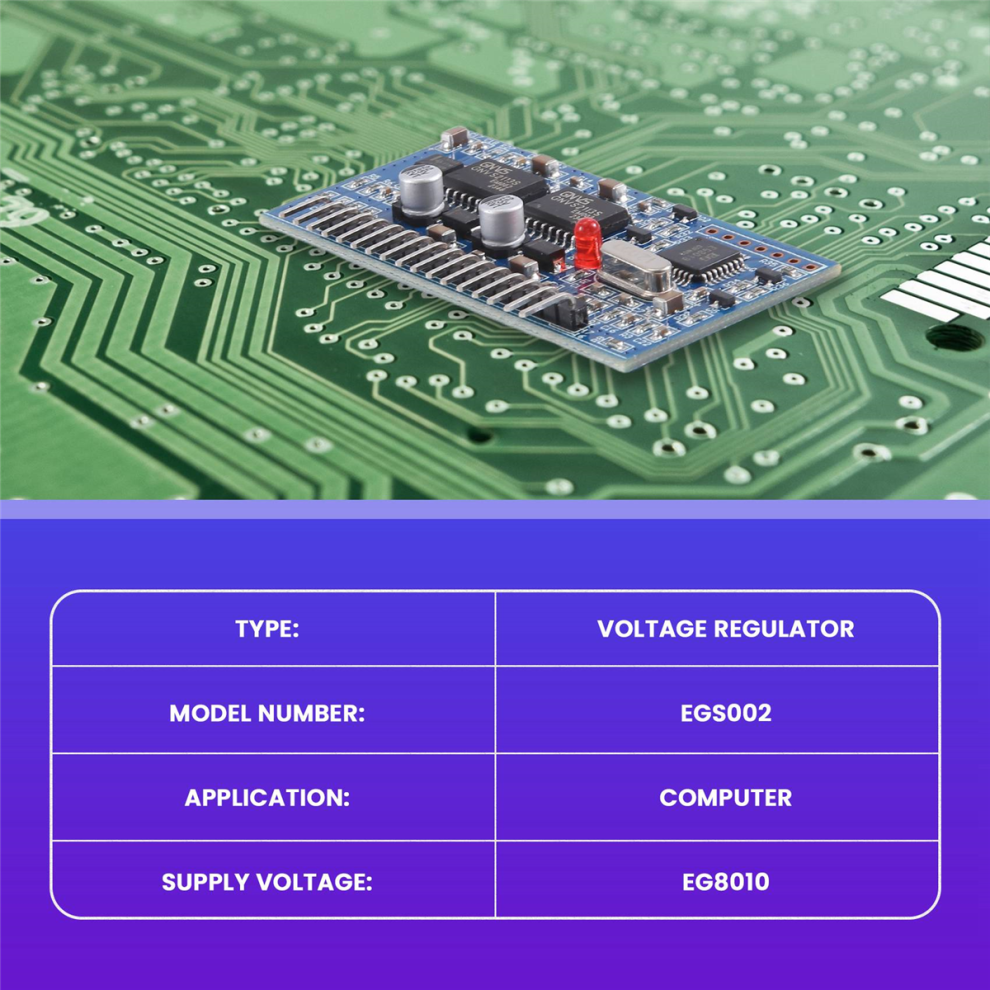

Type: Spændingsregulator
Modelnummer: EGS002
Anvendelse: Computer
Forsyningsspænding: EG8010
Farve: Blå
Materiale: Plast

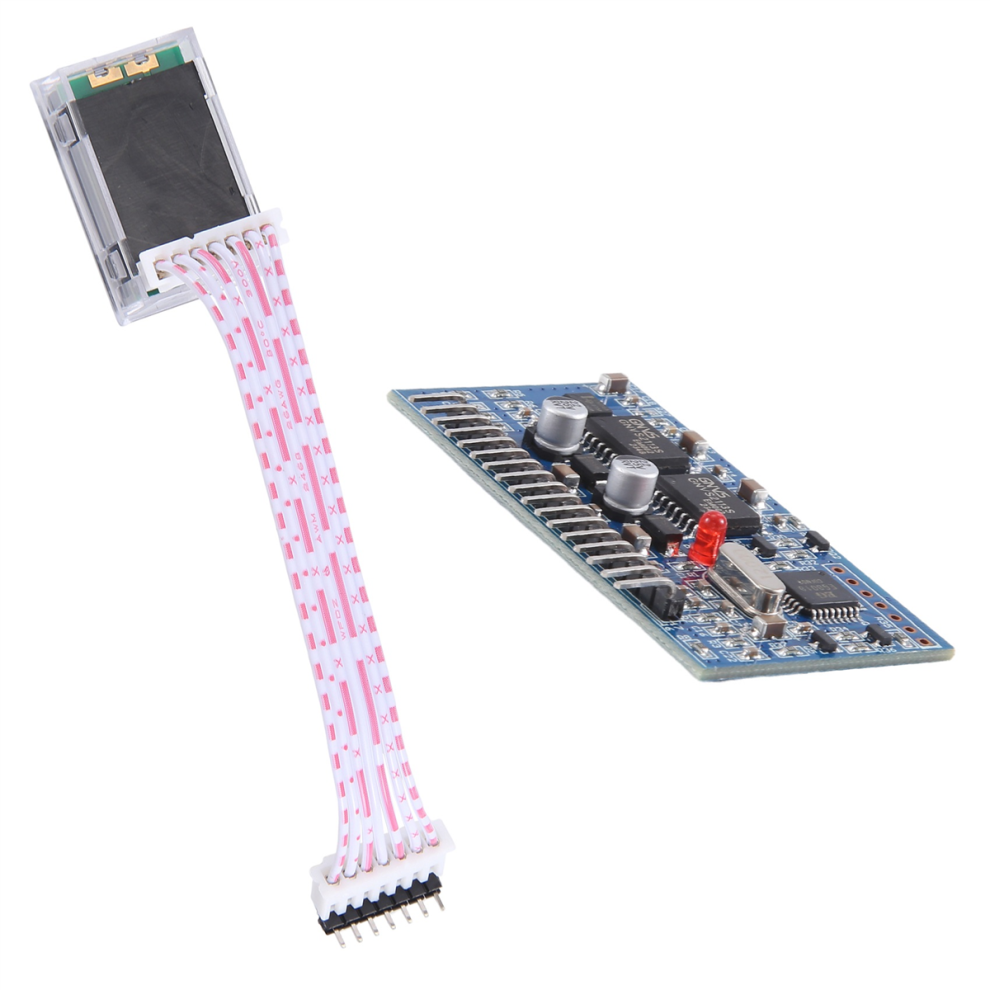

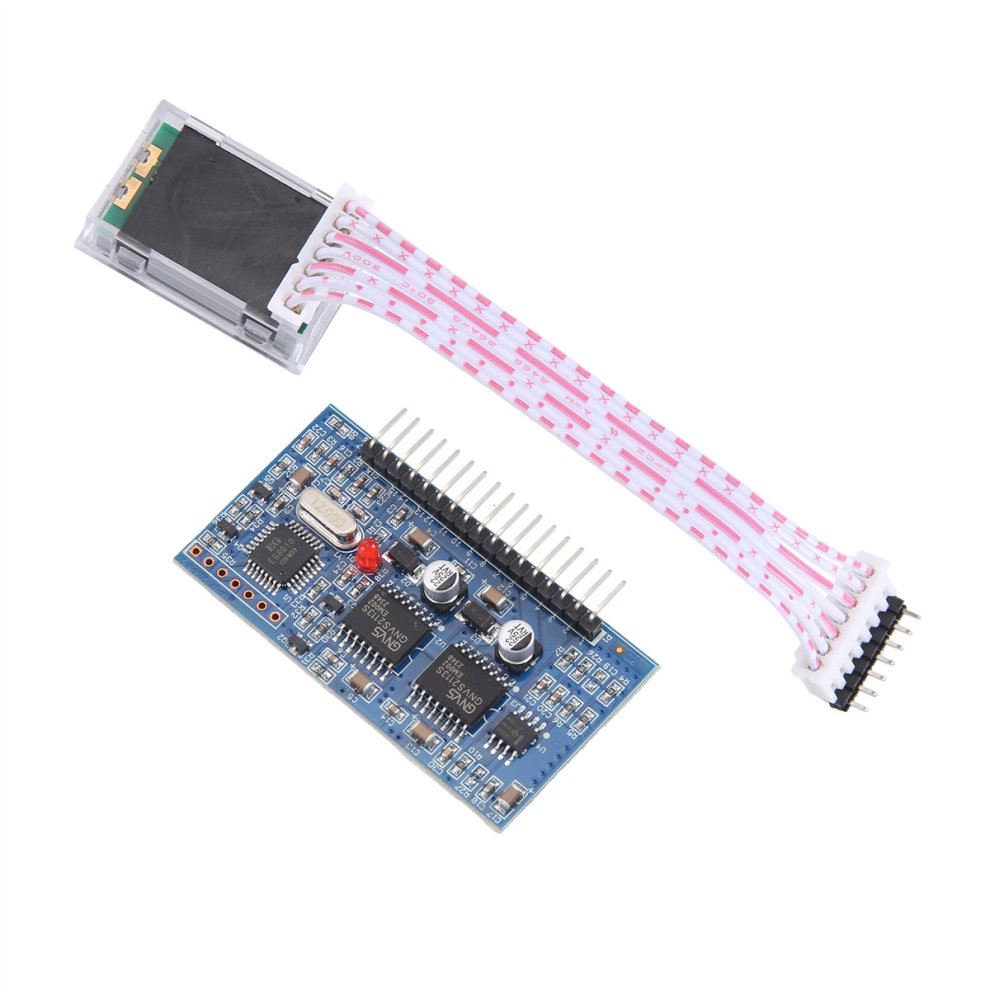

Pakkens indhold:
1 * Modul
1 * LCD

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
