ESP32-S3-DevKitC-1 Udviklingskortmodul Ingen svejsning

ESP32-S3-DevKitC-1 Udviklingskortmodul Ingen svejsning Beskrivelse

Bemærk: Sørg for at bruge det korrekte USB-datakabel. Nogle datakabler kan kun bruges til opladning, ikke til dataoverførsel og programmering.

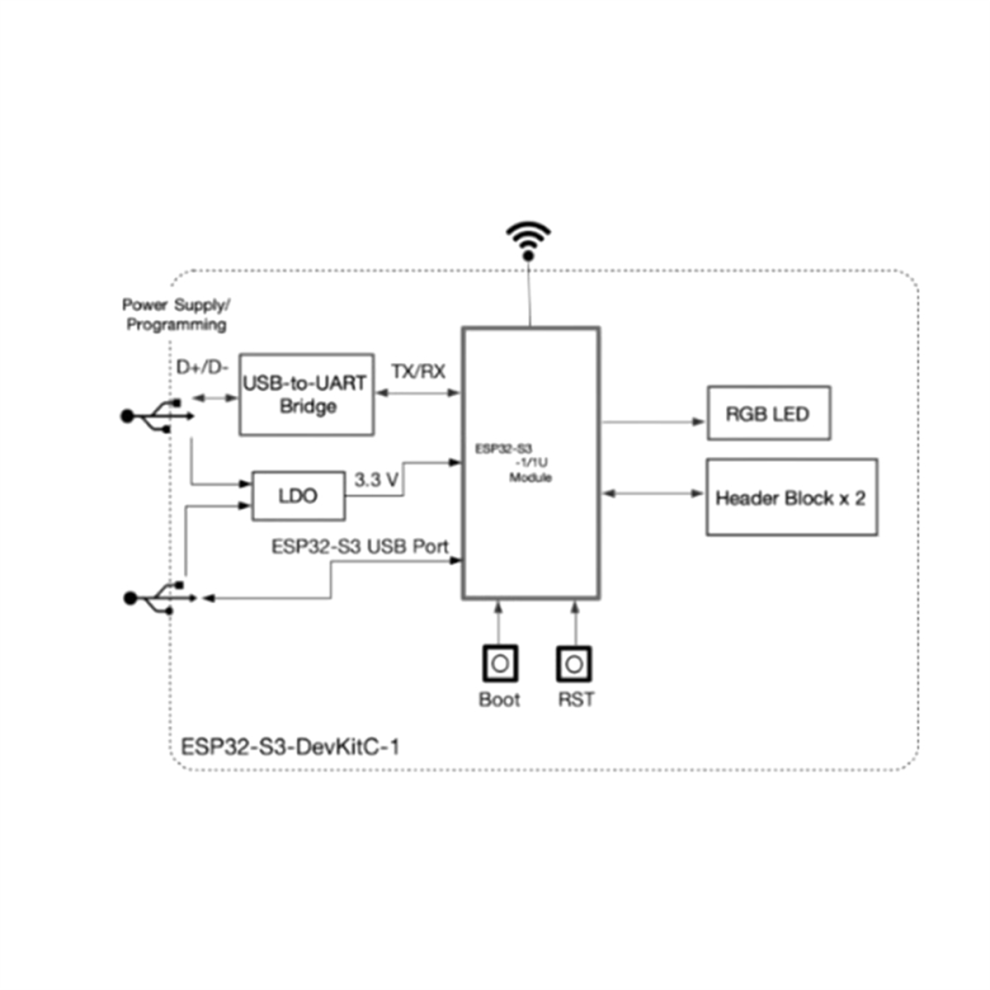

Hardwareopsætning: Tilslut udviklingskortet til computeren via USB til UART-grænsefladen. Softwaren understøtter i øjeblikket ikke tilslutning via ESP32-S3 USB-grænsefladen. I de følgende trin bruges USB til UART-grænsefladen som standard.
Softwareopsætning: Gå til afsnittet Hurtigstart, og se, hvordan du hurtigt konfigurerer udviklingsmiljøet og brænder applikationen til dit udviklingskort, i afsnittet om detaljerede installationstrin. Specifikationer: Indbygget ESP32-S3-1-N16R8. ESP32-S3-DevKitC-1 udviklingskort (N16R8). Udviklingskortmodul med ESP32-S3

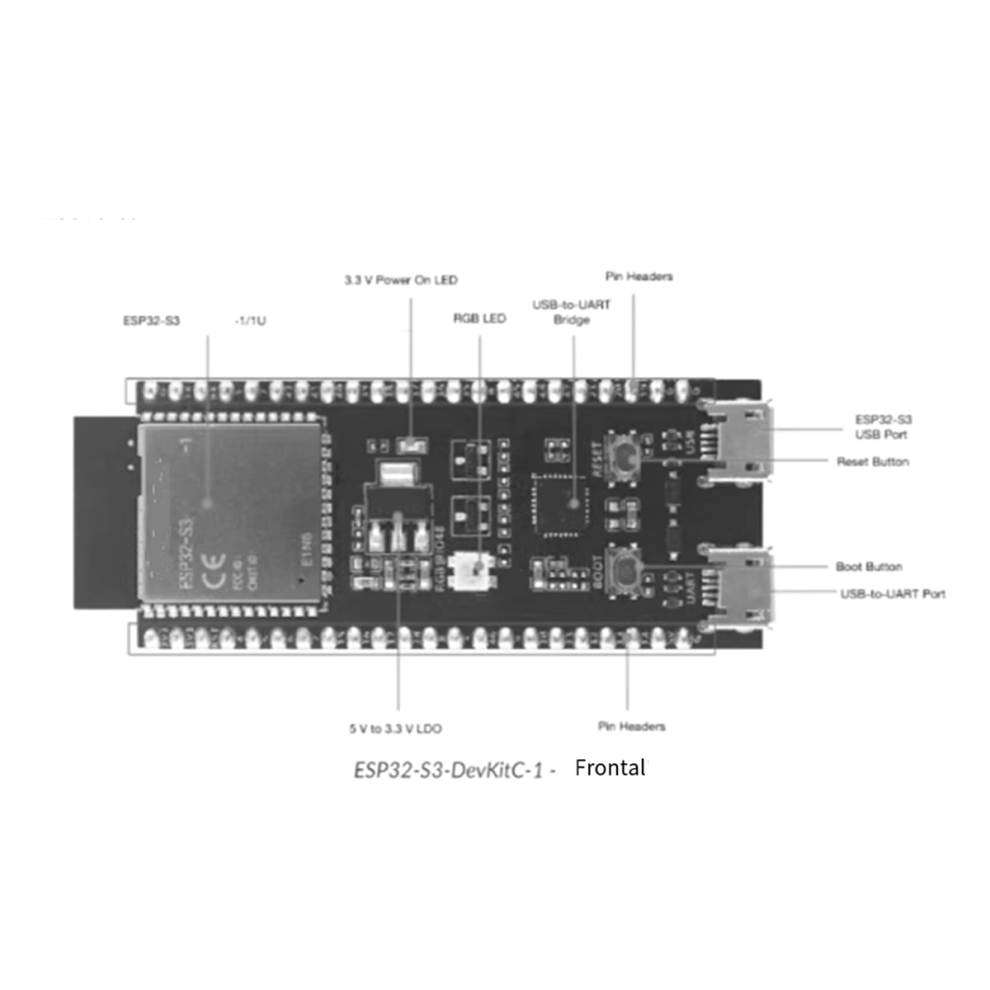

ESP32-S3: -1 og ESP32-S3; -1U er universelle Wi-Fi + Bluetooth MCU-moduler med lavt strømforbrug med rige perifere grænseflader, kraftfuld neural 1/1U-netværkscomputerkraft og signalbehandlingsfunktioner, designet til kunstig intelligens og AloT-markederne. ESP32-S3; -1 bruger en indbygget PCB-antenne, og ESP32-S3; -1U bruger et stik til at tilslutte en ekstern antenne. 5V til 3,3 V: Strømomformer, input 5V, output 3,3V.

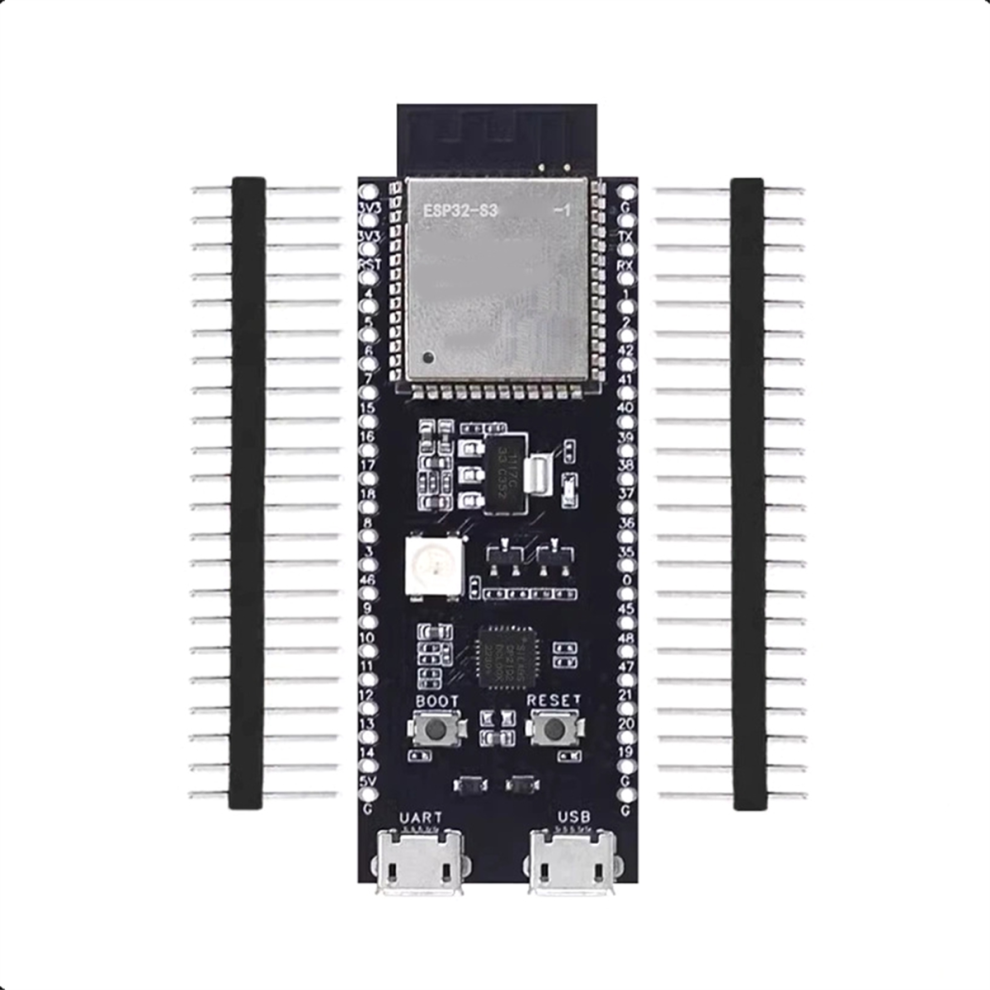

Pinheadere: Alle tilgængelige GPIO-ben (undtagen SPI-bussen på flashen) føres ud til pinheaderne på udviklingskortet. Se venligst pinheaderne for mere information. USB-til-UART-port: Micro-USB-port: Den kan bruges som strømforsyningsgrænseflade til udviklingskortet, kan bruges til at brænde firmware til chippen og kan også bruges som en kommunikationsgrænseflade til at kommunikere med chippen via den indbyggede USB til UART-bro.

Boot-knap: Download-knap. Tryk på nulstillingsknappen, mens du holder opstartsknappen nede for at gå ind i "Firmware Download"-tilstanden og downloade firmwaren via serielporten.
Nulstillingsknap: Nulstillingsknap.
ESP32-S3 USB-port: ESP32-S3 USB OTG-grænseflade, understøtter full-speed USB 1.1-standarden. ESP32-S3 USB-grænsefladen kan bruges som strømforsyningsgrænseflade til udviklingskortet, kan brænde firmware til chippen, kan kommunikere med chippen via USB-protokollen og kan også bruges til JTAG-fejlfinding.
USB-til-UART-bro: Single-chip USB til UART-bro, som kan give en overførselshastighed på op til 3 Mbps.
RGB LED: Adresserbar RGB-lysdiode, drevet af GPIO48.
3.3V strøm-LED: Denne indikator lyser, når udviklingskortet er tilsluttet USB-strøm.
Krævet hardware:
ESP32-S3-DevkitC-1
USB 2.0-datakabel (Standard Type A til Micro-B)
Computer (.Linux macOS)
(Forskellige batcher kan have forskellige ord, men det påvirker ikke brugen)
Specifikation: Ingen svejsning
Farve: Som vist
Materiale: PCB

Pakkens indhold:
1 * Udviklingskortmodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

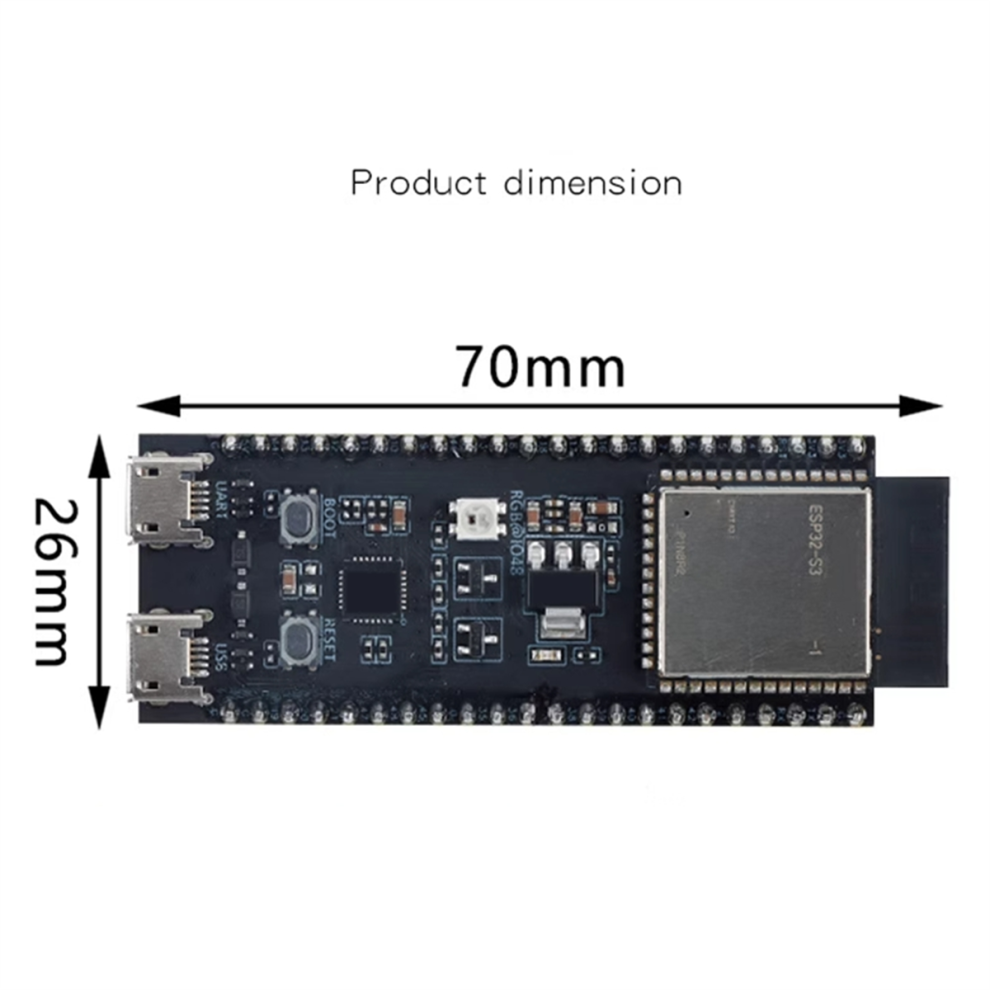

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
