MSP6729MPU Magnetisk Pickup Generator Hastighedssensor Rotationshastighedssensor

MSP6729MPU Magnetisk Pickup Generator Hastighedssensor Rotationshastighedssensor Beskrivelse

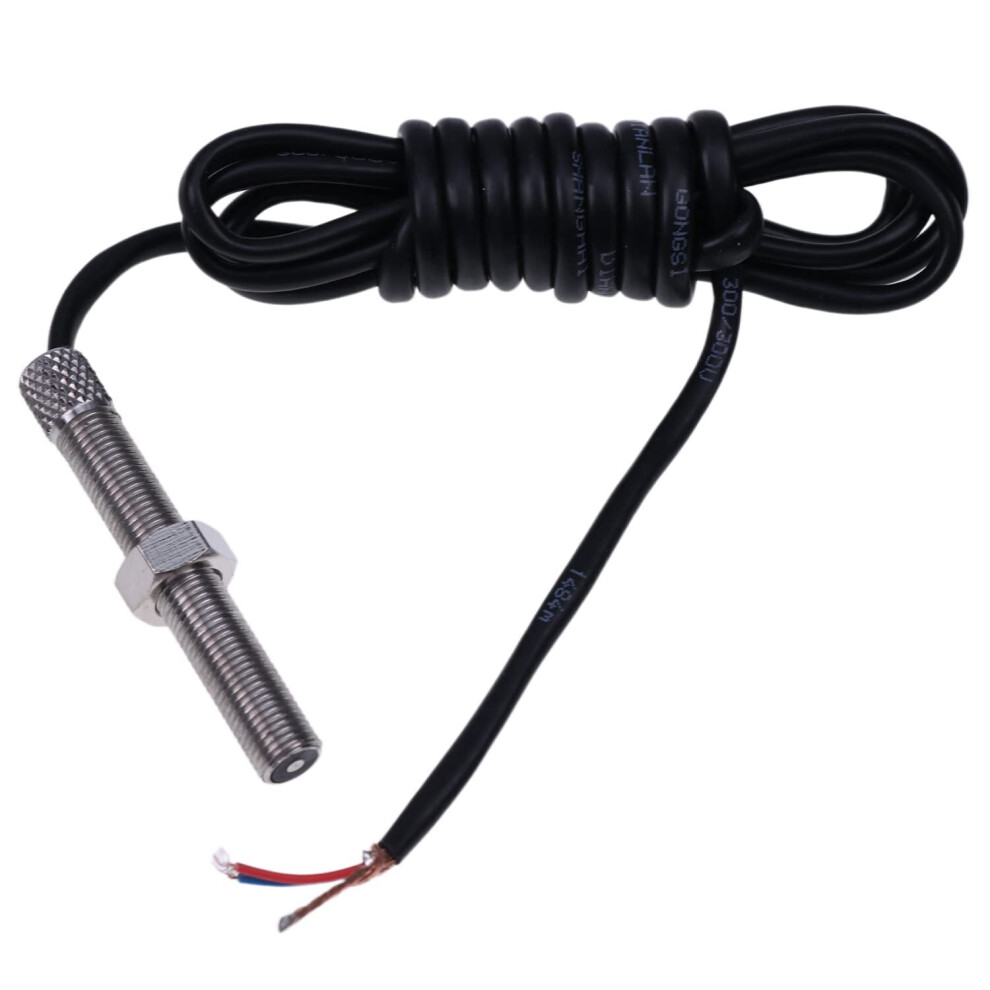

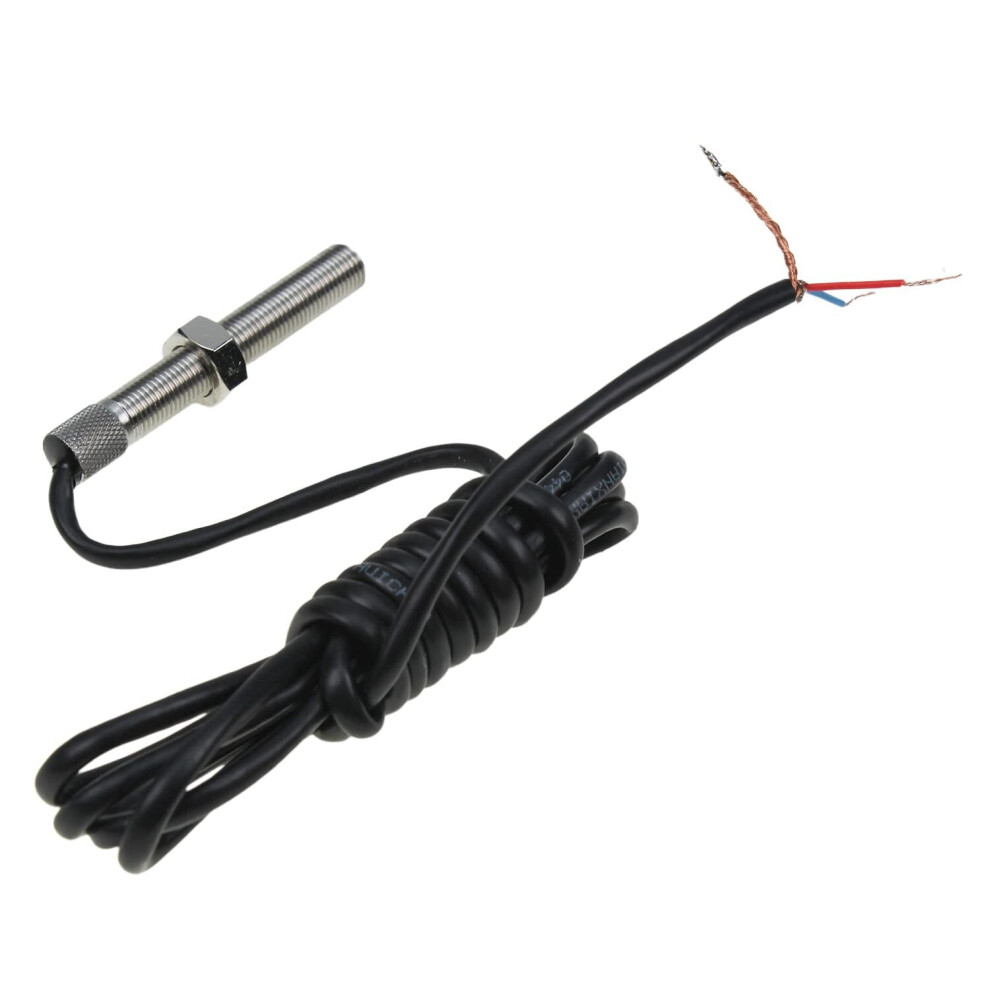

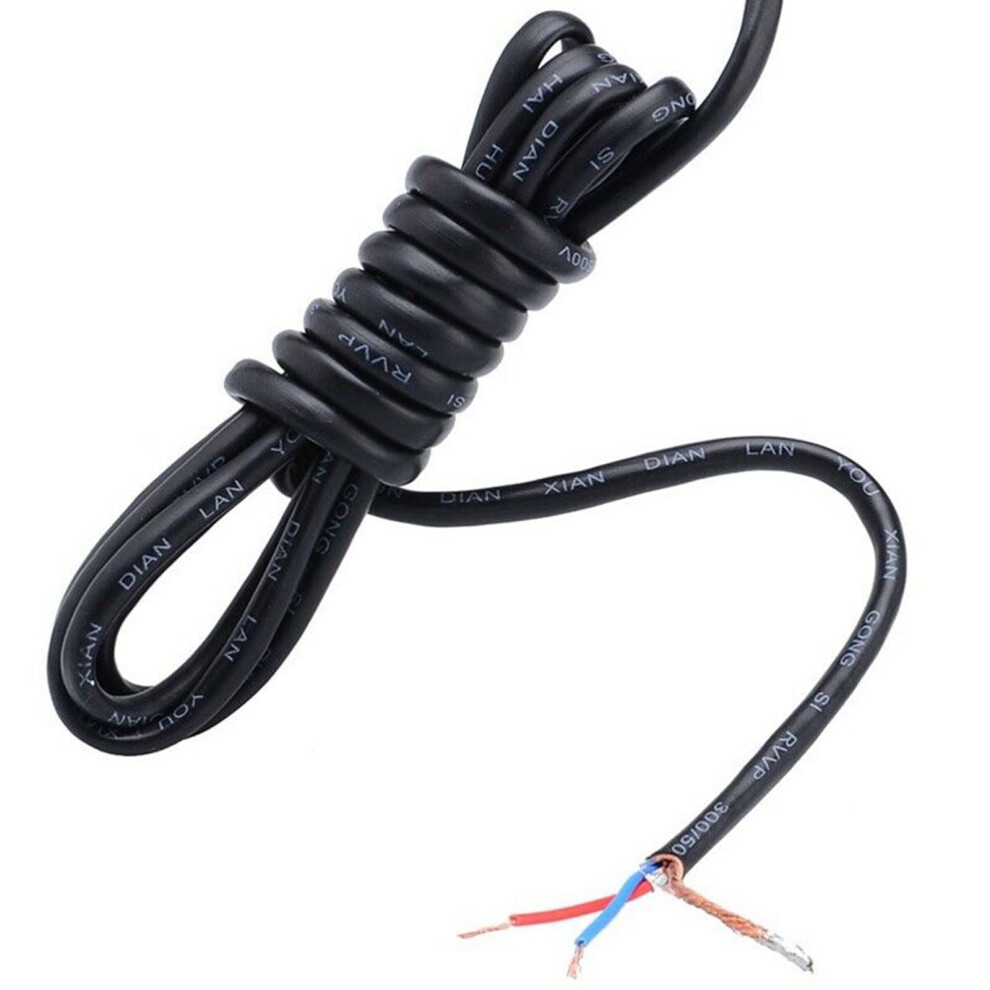

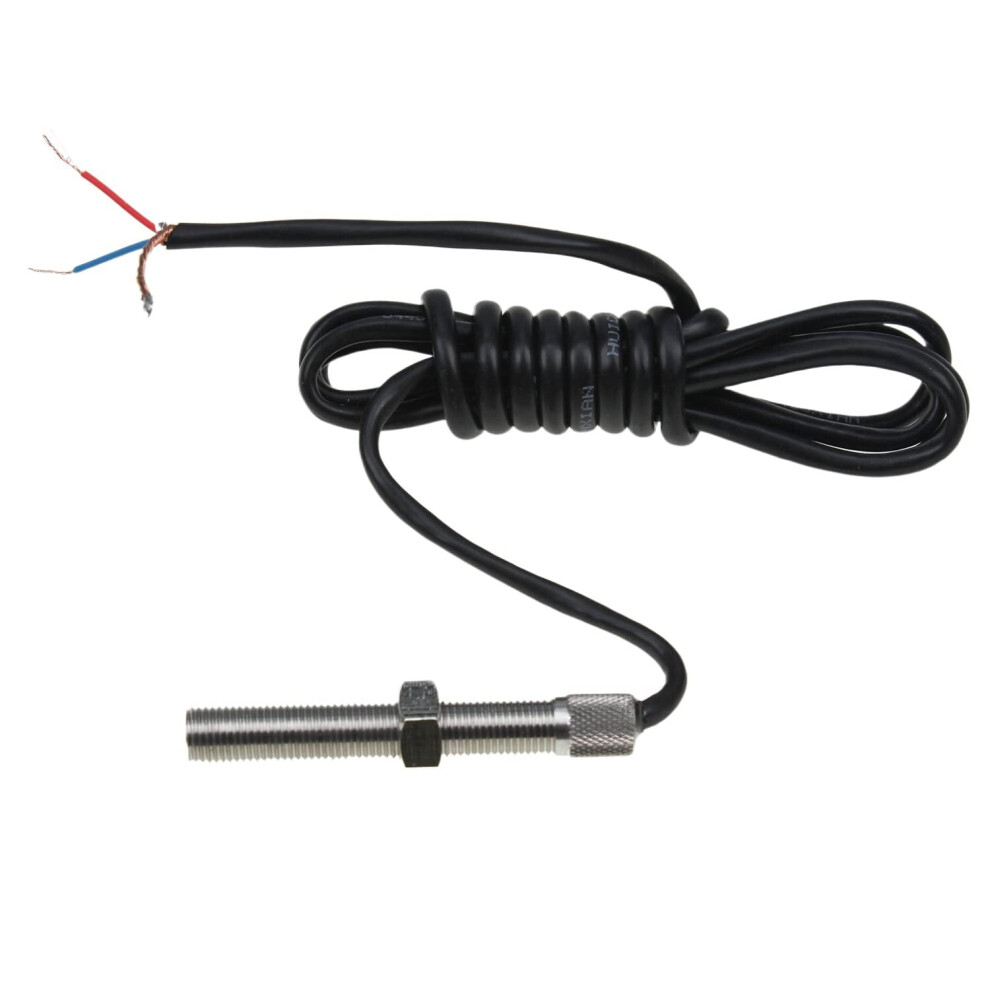

Varenavn: Hastighedssensor Producentens varenummer: MSP6729 Introduktion: *Den magnetiske hastighedssensor indikerer, når ringgearets tænder eller andre jernholdige fremspring passerer sensorens spids. *Elektriske impulser induceres i spolen og sendes til hastighedsstyringsenheden. Signalet fra den magnetiske hastighedssensor, tænder pr. sekund (HZ), er direkte proportionalt med motorens hastighed. Beskrivelse: *Den magnetiske hastighedssensor er monteret i ringgearhuset eller svinghjulets klokkehus på motoren. *Gevindhullet til hastighedssensoren skal være vinkelret på krumtapakslens centerlinje og centreret over ringgearets tænder. *Der skal være en punktflade for at give en plan overflade, hvorpå låsemøtrikken kan forankres. *Med motoren stoppet, skrues hastighedssensoren ind, indtil den rører en tandhjulstand, derefter drejes den 3/4 omgang tilbage og fastgøres med låsemøtrikken. *Ethvert jernholdigt tandhjul kan bruges, så længe frekvensen og amplituden af det resulterende signal opfylder hastighedsstyringsenhedens specifikationer. *Trådledningerne skal være snoet i hele deres længde fra den magnetiske hastighedssensor til styreenheden. *Ledningerne skal muligvis afskærmes, hvis de er længere end 3 m (10 fod), eller hvis der er ekstern interferens. *Tilslut ikke nogen af hastighedssensorens ledninger til andet end den anvendte hastighedsstyringsenhed. Skærmen bør ikke tilsluttes i hastighedssensorenden. Specifikation: MSP6729 3/8 - 24UNF gevind 2,5" længde med 6' afskærmet kabel Alle er designet og testet til at fungere inden for et temperaturområde fra -65F til 225F (-55C til 105C). Magnetiske hastighedssensorer er med ledninger Pickup-længde: 2,7 Gevindlængde: 2,25 Ledningslængde: 72,00 Gevindstørrelse: 3/8-24UNF-2A Borestørrelse: 0,332 Erstat varenummer MSP6729 3/8 - 24UNF gevind 2,5" længde med 6' afskærmet kabel Alle er designet og testet til at fungere inden for et temperaturområde fra -65F til 225F (-55C til 105C);
