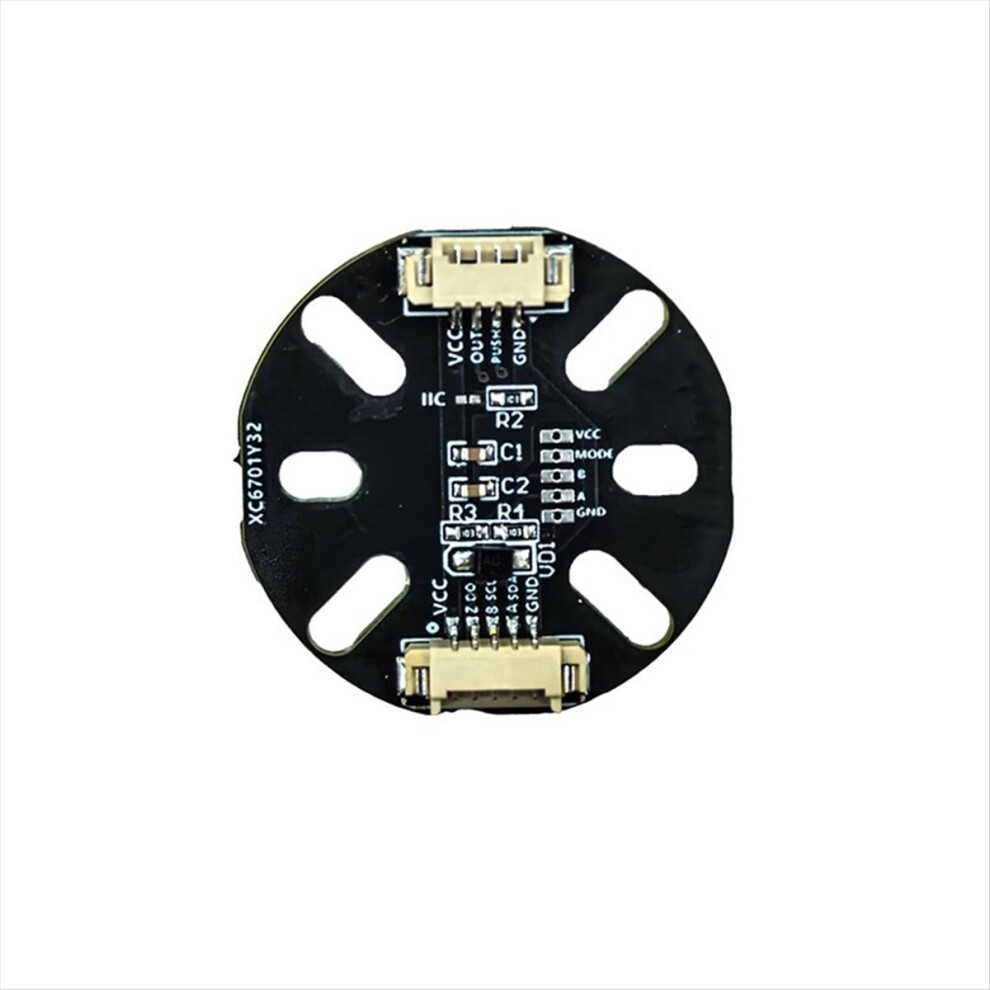

MT6701 Magnetisk encoder 14bit IIC AB1024 til børsteløs motor

MT6701 Magnetisk encoder 14bit IIC AB1024 til børsteløs motor Beskrivelse

MT6701 er en magnetisk vinkelencoder baseret på differential Hall-effektprincippet.
MT6701 registrerer magnetfeltkomponenten vinkelret på chippen. Når den radialt magnetiserede magnet roterer på chippen, udsender MT6701 et tilsvarende vinkelsignal fra 0 til 360.
Ud over at give ABZ/UVW inkrementelt output og analog/PWM absolut vinkeloutput, giver MT6701 også et 14-bit digitalt vinkeloutput via I²C/-grænsefladen.
Udover rotationsvinkelmåling giver MT6701 også et "trykknap"-output, der muliggør en enkeltchip-rotations-/trykknapfunktion.
Chip: MT6701CT

Nøjagtighed: IIC/: 14bit PWM: 12bit AB: 1-1024

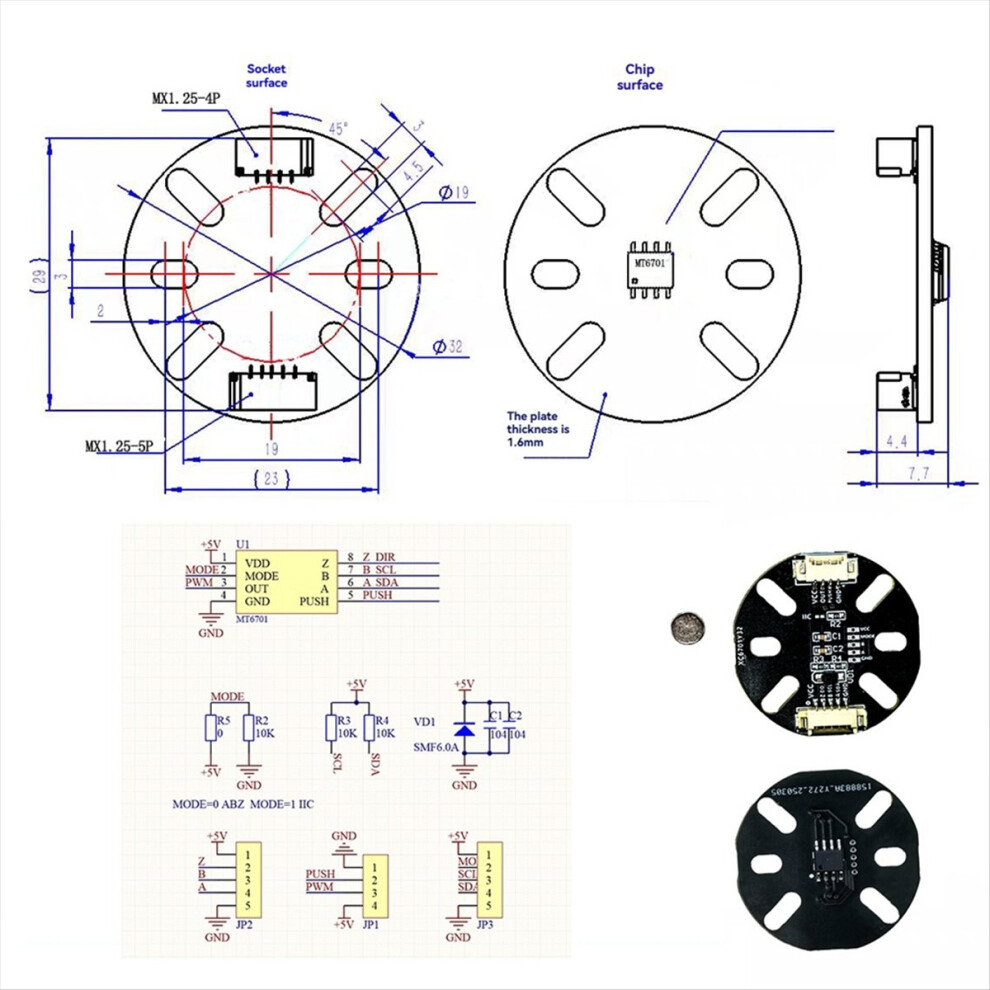

Stiktype: MX1.25-4P/5P
Driftsspænding (V): 3,3-5,0
Maksimal rotationshastighed: Mindre end 55.000 RPM
PWM-output: 12bit
Driftstilstand Temperatur (C): -40~125C
ABZ inkrementelt output: 1~1024 linjer, programmerbar
UVW inkrementelt output: 1~16 poler, programmerbar
Absolut vinkelopløsning: 14bit
Systemforsinkelse (konstant hastighed): Mindre end 5us
Kommunikationsgrænseflade: I²C/
Farve: Sort
Materiale: PCB

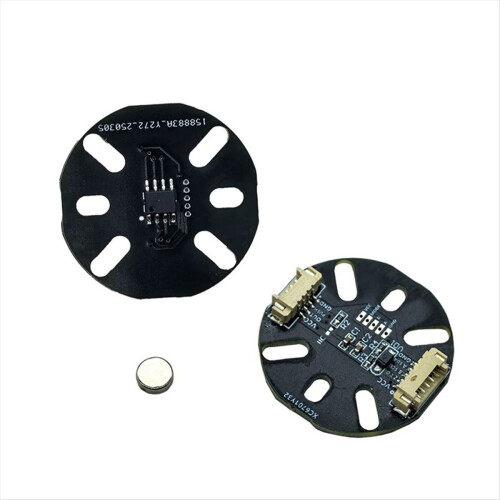

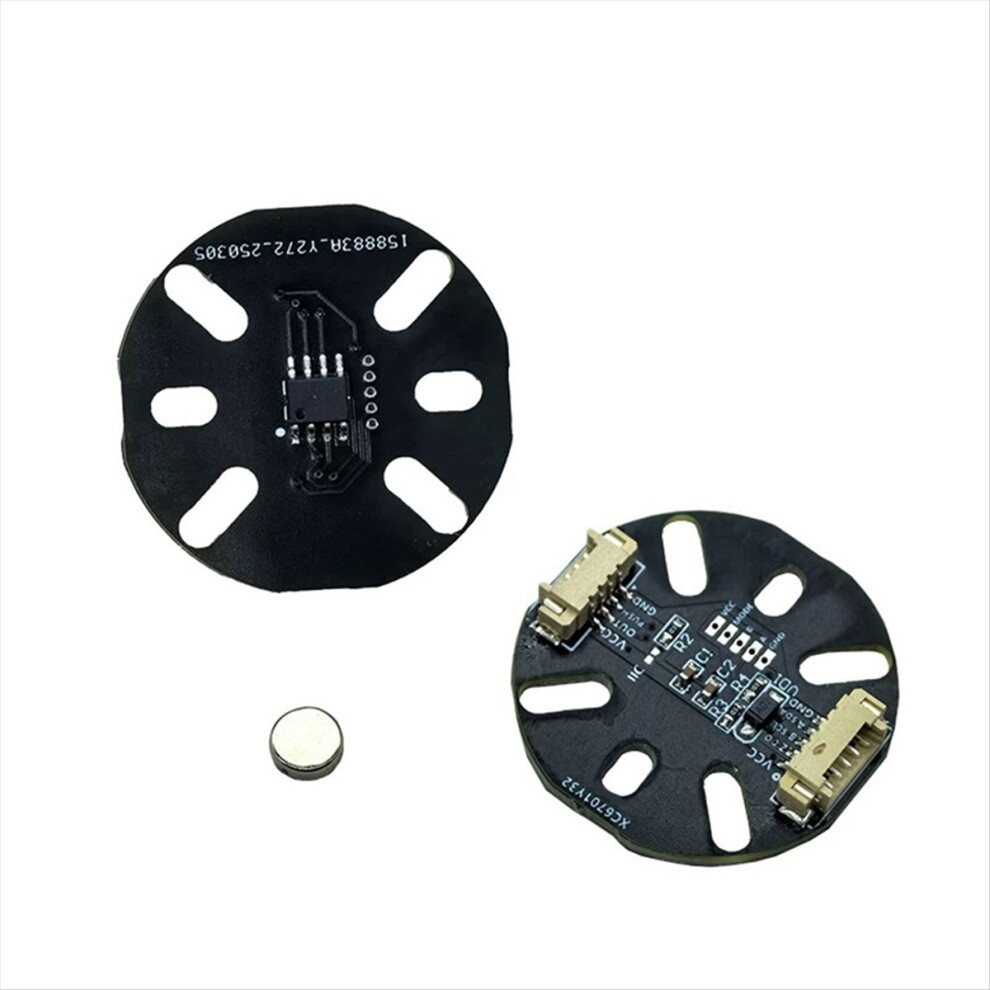

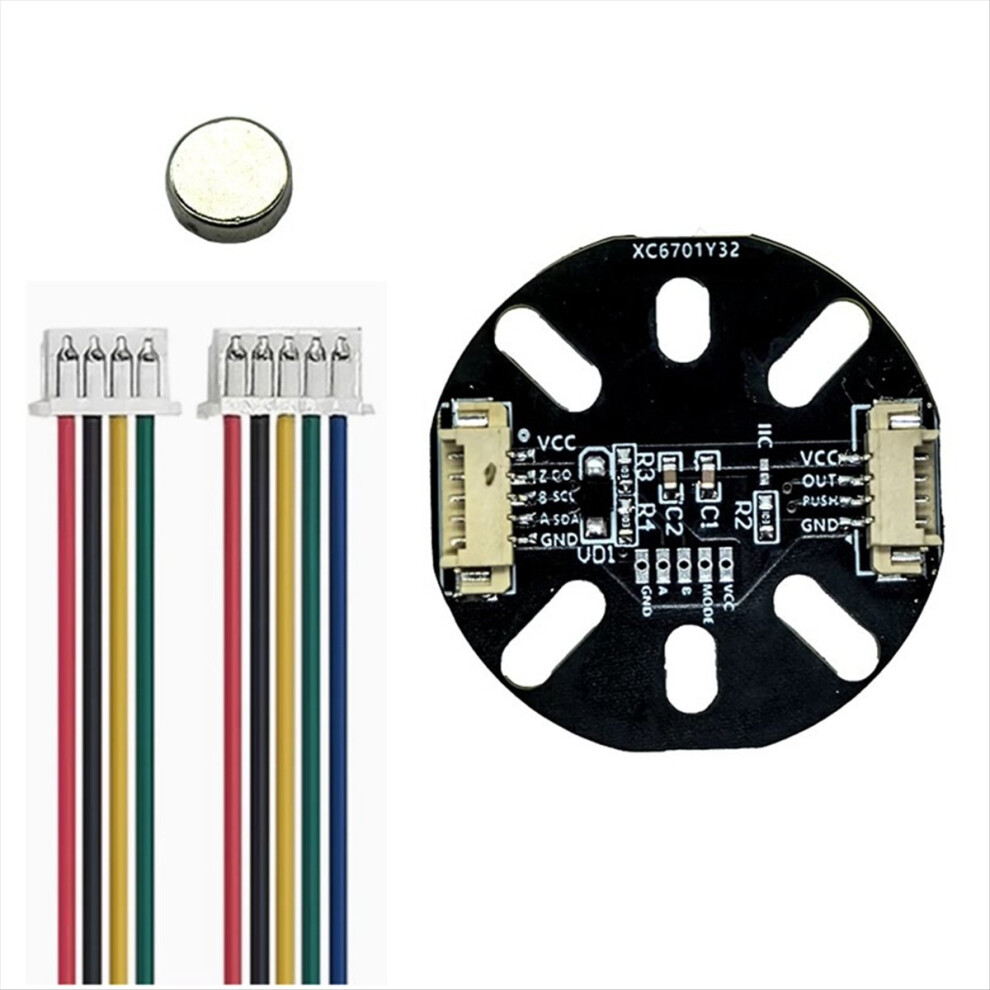

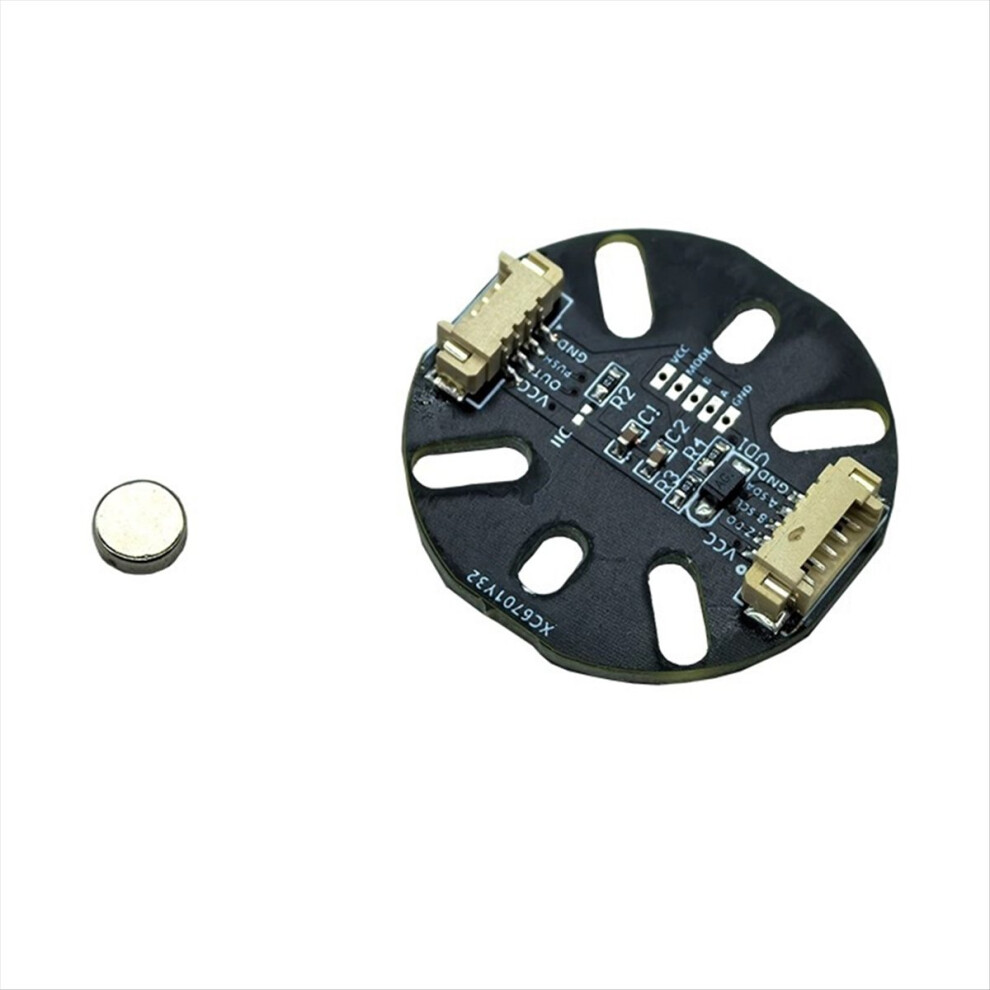

Pakkens indhold:
1 * Magnetisk encoder
1 * Magnet
2 * kabel

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
