Patchmodul 455-535MHz transceiver tovejsforstærker

Patchmodul 455-535MHz transceiver tovejsforstærker Beskrivelse

Det integrerede intelligente transmitter-/modtagerkredsløb eliminerer behovet for en frontend-enhed til at levere modtage-/sende-skiftsignaler.
Modulet fungerer som standard i modtagetilstand og forstærker det modtagne signal. Når frontend-enheden transmitterer eksterne signaler, skifter den straks til transmitter- og forstærkertilstand.

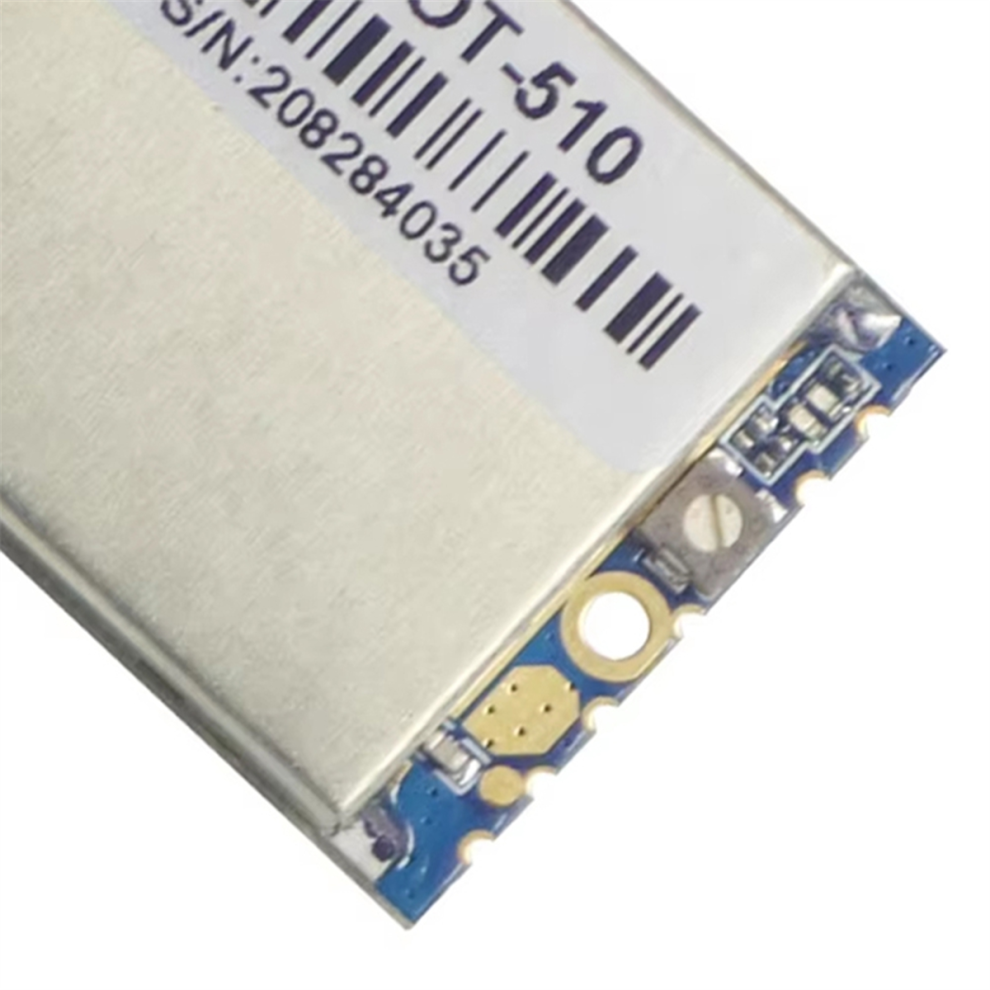

Sendeforstærkningen kan justeres manuelt, hvilket er praktisk for kompatible trådløse enheder med forskellige transmittereffekter.
Sende-/modtagerforbindelsen er isoleret og kan modstå stærk ekstern interferens uden at forårsage selvexcitation af sløjfen.
Kompatibel med forskellige modulationsskemaer såsom LORA og /ASK/OOK/MSK/GFSK.

Beskrivelse:

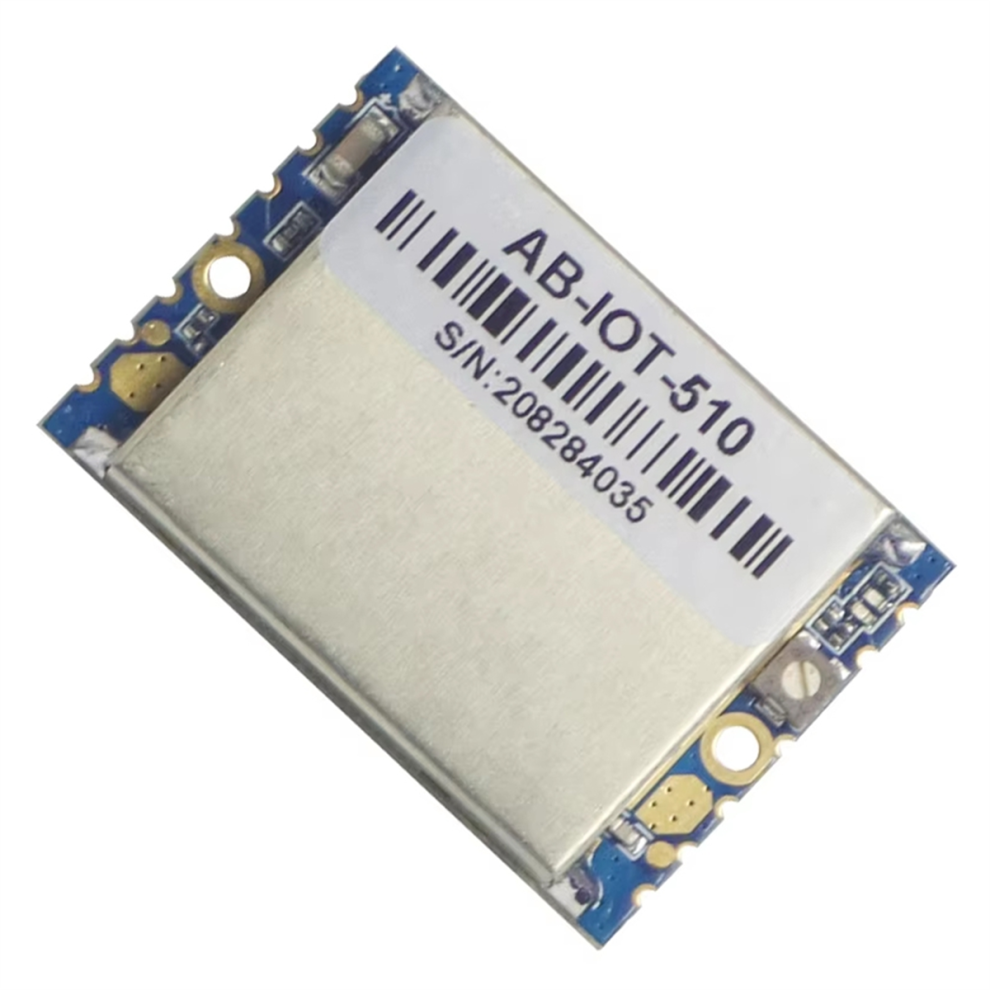

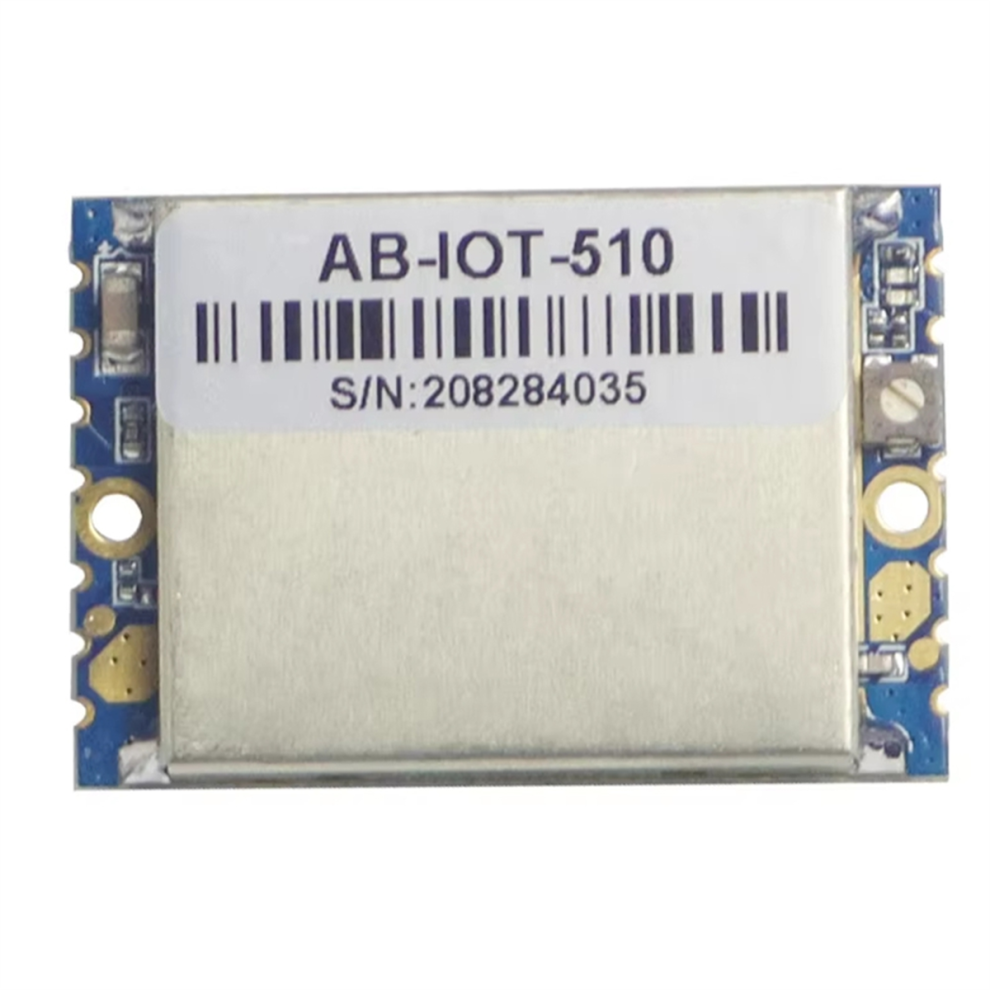

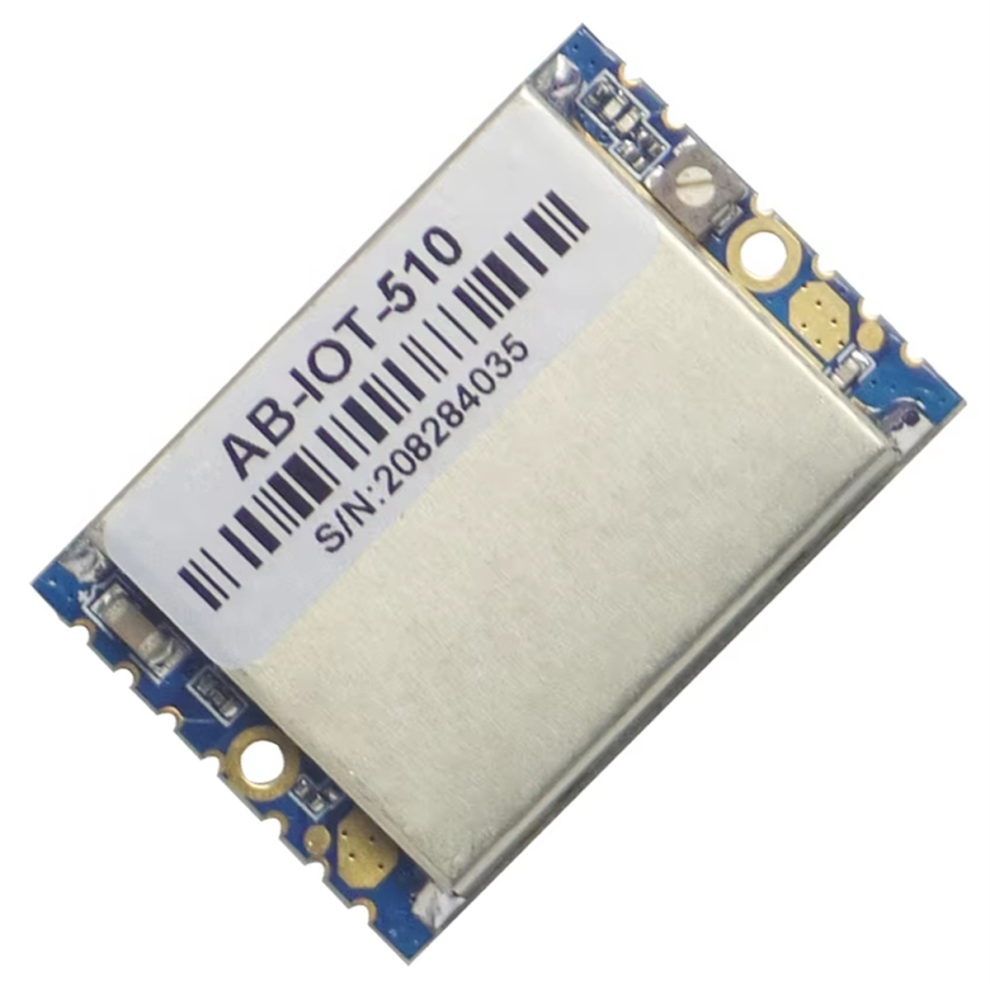

AB-IOT-510-seriens tovejssignalforstærkningsmoduler er designet til forskellige anvendelser i 510M-frekvensbåndet (470 MHz-520 MHz). Dens kompakte størrelse og praktiske brug letter udviklingen af produkter til højtydende og langdistanceapplikationer i dette frekvensbånd.
(Bemærk: Bærbare walkie-talkies kan ikke bruge dette modul til at udvide rækkevidden på grund af deres høje sendeeffekt.)
Parametre:
Arbejdsfrekvensbånd: 470 MHz - 520 MHz
Modtageforstærkning: 11 dB 2 dB
Modtagestøjtal: mindre end 2,0 dB
Sendeforstærkning: 5 dB - 11 dB ( 2 dB) justerbar
Detektionstærskel for modtagelse og transmission: -2 dBm
Indgangseffektområde: 1 dBm - 25 dBm
LED-arbejdsstatusindikator:
Modtagestatus: grønt lys tændt, blåt lys slukket
Sendestatus: blåt lys tændt, grønt lys slukket
I TDD-arbejdstilstand blinker det blå lys og det grønne lys skiftevis.
Farve: som vist
Materiale: plast + metal

Pakkens indhold:
1 * Patchmodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet afviger en smule fra det faktiske produkt. Den tilladte målefejl er +/- 1-3 cm.
