PCA9546 4-kanals I2C-multipleksermodul til og

PCA9546 4-kanals I2C-multipleksermodul til og Beskrivelse

Forbedret tilslutning: Denne PCA9546 4-kanals I2C-multiplekser er den perfekte løsning til projekter, der kræver flere I2C-enheder. Den giver op til fire I2C-enheder mulighed for at kommunikere med din hovedcontroller, f.eks. ESP32, til , eller til , uden adressekonflikter.
Qwiic-kompatibel: Har et Qwiic-tilslutningssystem, der muliggør hurtig og pålidelig tilslutning til andre Qwiic-enheder. Denne plug-and-play-funktionalitet forenkler prototyping og udvikling, hvilket sparer dig tid og kræfter.
Bred kompatibilitet: Designet til at være universelt kompatibel med en række forskellige mikrocontrollere, herunder ESP32, hvilket sikrer problemfri integration i dine eksisterende projekter.
Nem at bruge: Ingen kompleks konfiguration nødvendig. Den er klar til brug med minimal opsætning, hvilket gør den ideel til både begyndere og erfarne entusiaster.

Tekniske parametre
Chipmodel: PCA9546APW
Antal I2C-kanaler: 4 kanaler
Primær I2C-adresse: 0x70 (standard)
Spændingsområde: 2,3V - 5,5V
Maksimal I2C-hastighed: 400 kHz (Fast Mode)
Interfacetype: til STEMMA QT / Qwiic + pinheader
Kernefunktioner
4-kanals switching
1 I2C masterenhed styrer 4 grupper af I2C slaveenheder.
Løser I2C-adresseproblemer (f.eks. tilslutning af flere identiske sensorer).
Hot-plug-understøttelse
Standbystrømmen er kun 1μA, energibesparende.
Arbejdsspænding: 2,3V-5,5V, understøtter 3,3V/5V-systemer (f.eks. til /til ).
Til STEMMA QT / Qwiic 4-bens interface: ingen lodning, hurtig forbindelse til udviklingskortet.
Standard 2,54 mm pinheader: kompatibel med breadboards og printkort.
Anvendelsesscenarier:
Tilslut flere identiske I2C-enheder på samme tid (såsom OLED-skærme, temperatur- og fugtighedssensorer).
Udvid antallet af I2C-interfaces til /til .
Byg modulære sensornetværk (miljøovervågning, robotopfattelsessystemer).
Farve: Som vist.
Materiale: PCB.

Pakkens indhold:

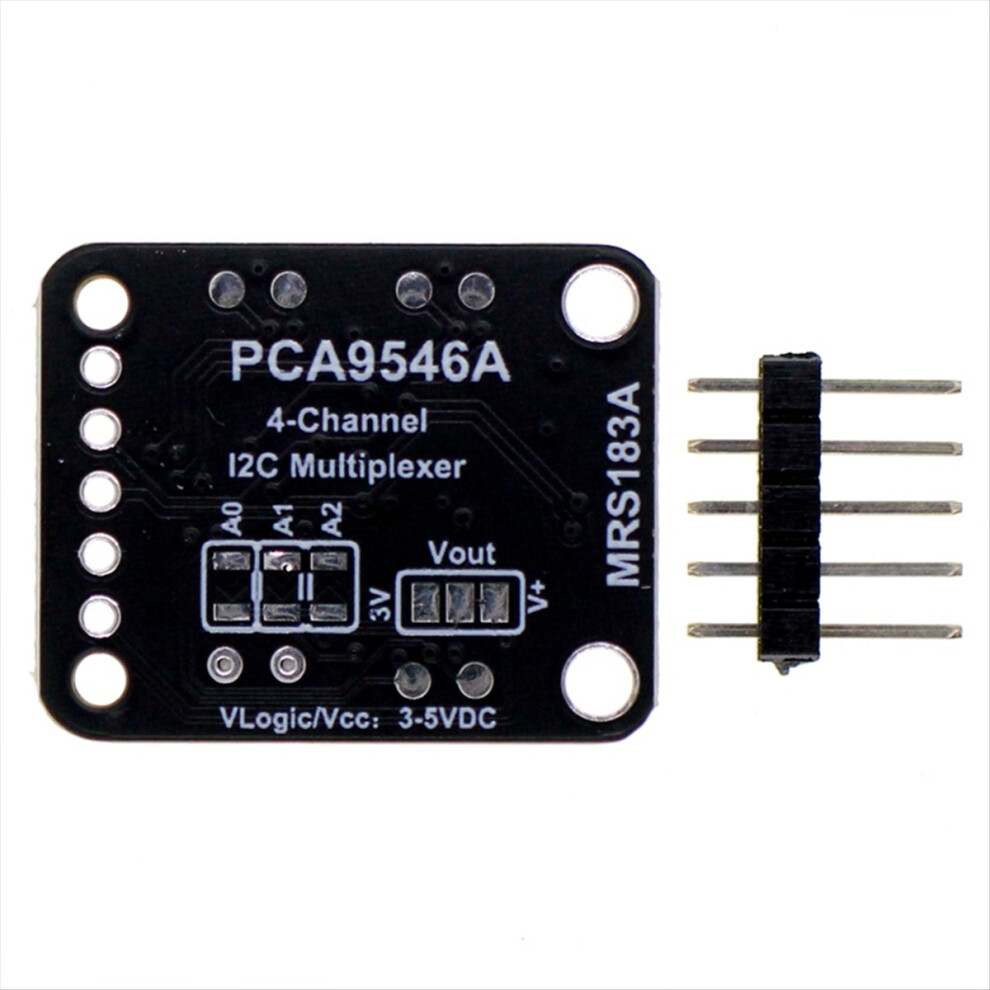

1 * PCA9546-modul.
1 * pinheader (skal loddes).

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger lidt fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
