Power Manager spændingsboostkonverter udviklingskort

Power Manager spændingsboostkonverter udviklingskort Beskrivelse

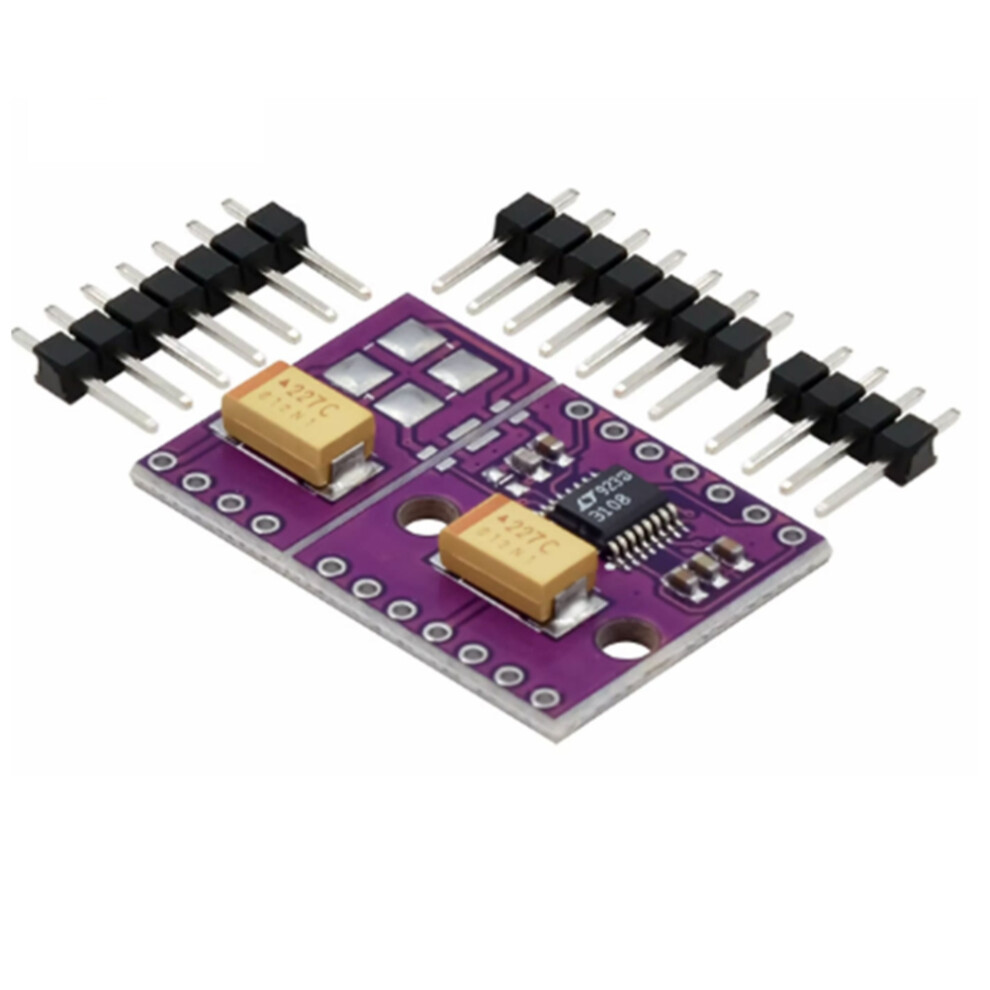

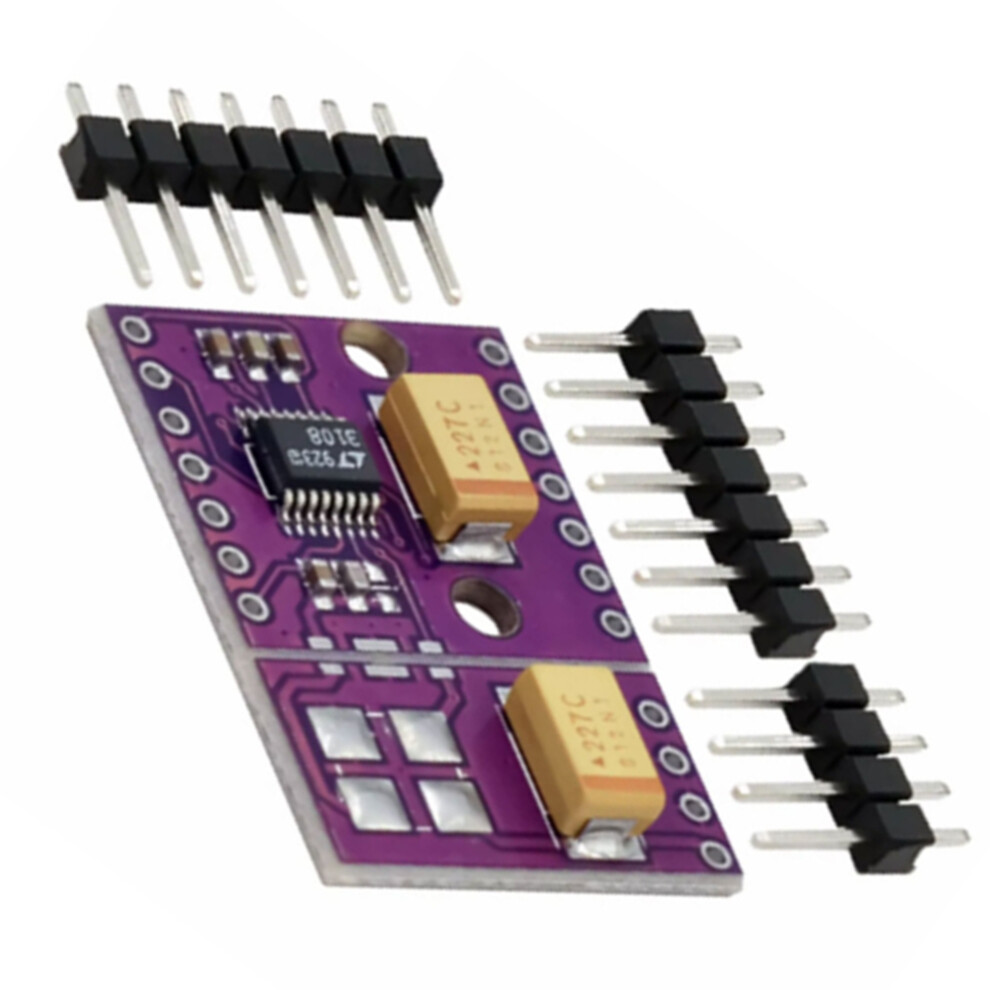

LTC3108-1 Ultralavspændings Step-Up-konverter og Power Manager-udviklingskort til spændingsboost-konverter.
LTC3108-1 er en stærkt integreret DC/DC-konverter, der er ideel til at høste og styre overskydende energi fra kilder med ekstremt lav indgangsspænding, såsom TEG'er (termoelektriske generatorer), termopæle og små solceller. Step-Up-topologien fungerer fra indgangsspændinger så lave som 20 mV. Ved hjælp af en lille step-up-transformer leverer LTC3108-1 en komplet strømstyringsløsning til trådløs registrering og dataindsamling.
2,2 V-spændingen driver en ekstern mikroprocessor, mens hovedudgangen er programmeret til en af fire faste spændinger til en trådløs sender eller sensorer. Strømindikatoren signalerer, at hovedudgangsspændingen er inden for reguleringen. En anden udgang kan aktiveres af værten.
En lagerkondensator leverer strøm, når indgangsspændingskilden ikke er tilgængelig. Ekstremt lav hvilestrøm og høj effektivitet designer de hurtigst mulige opladningstider for udgangsreservoirkondensatoren. LTC3108-1 er funktionelt ækvivalent med LTC3108 bortset fra dens faste VOUT-muligheder.

Fungerer fra indgange på 20 mV
Komplet energihøstnings-
Strømmesystem
Valgbar VOUT på 2,5 V, 3 V, 3,7 V eller 4,5 V
: 2,2 V ved 3 mA
Logisk styret udgang
Reserveenergiudgang
Power Good-indikator
Anvender kompakt step-up-funktion
Farve: Som vist
Materiale: PCB

Pakkens indhold:
1 sæt * LTC3108-1 spændingsboost-konverter

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
