RV1106G3 Udviklingskort Support Buildroot

RV1106G3 Udviklingskort Support Buildroot Beskrivelse

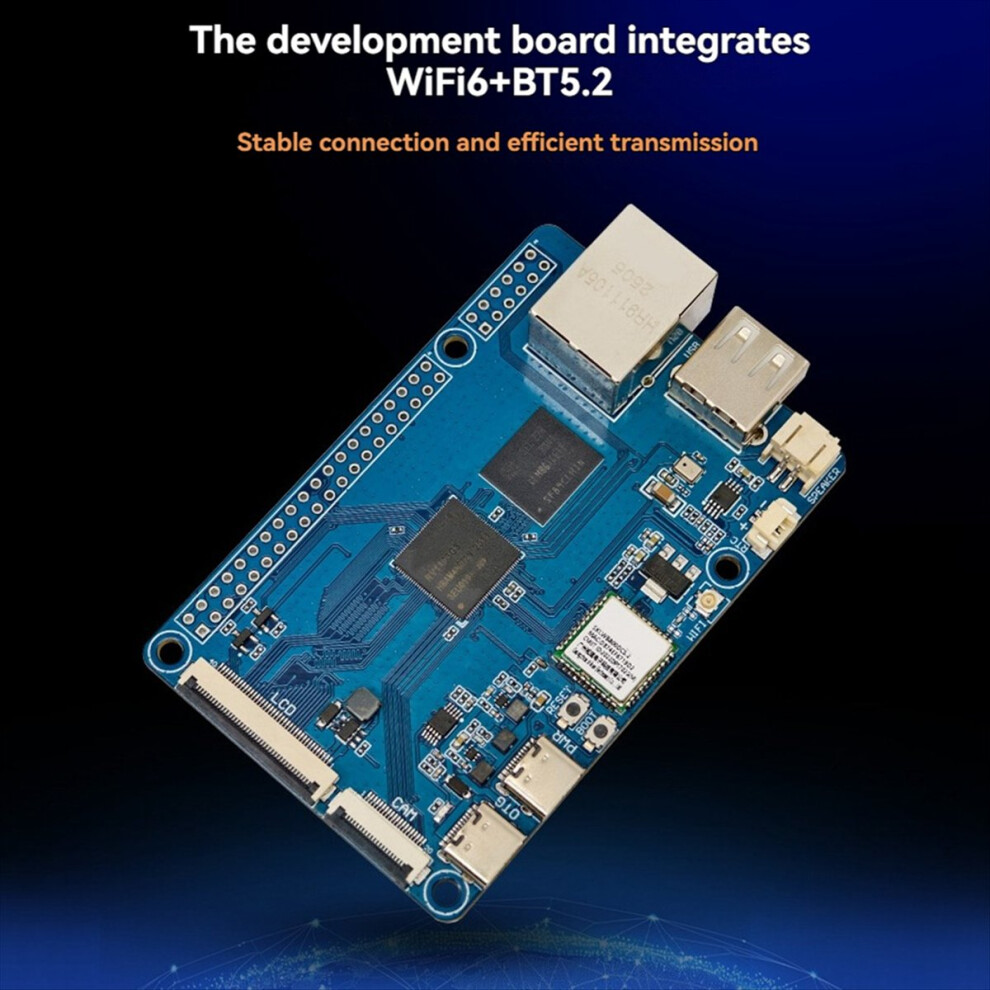

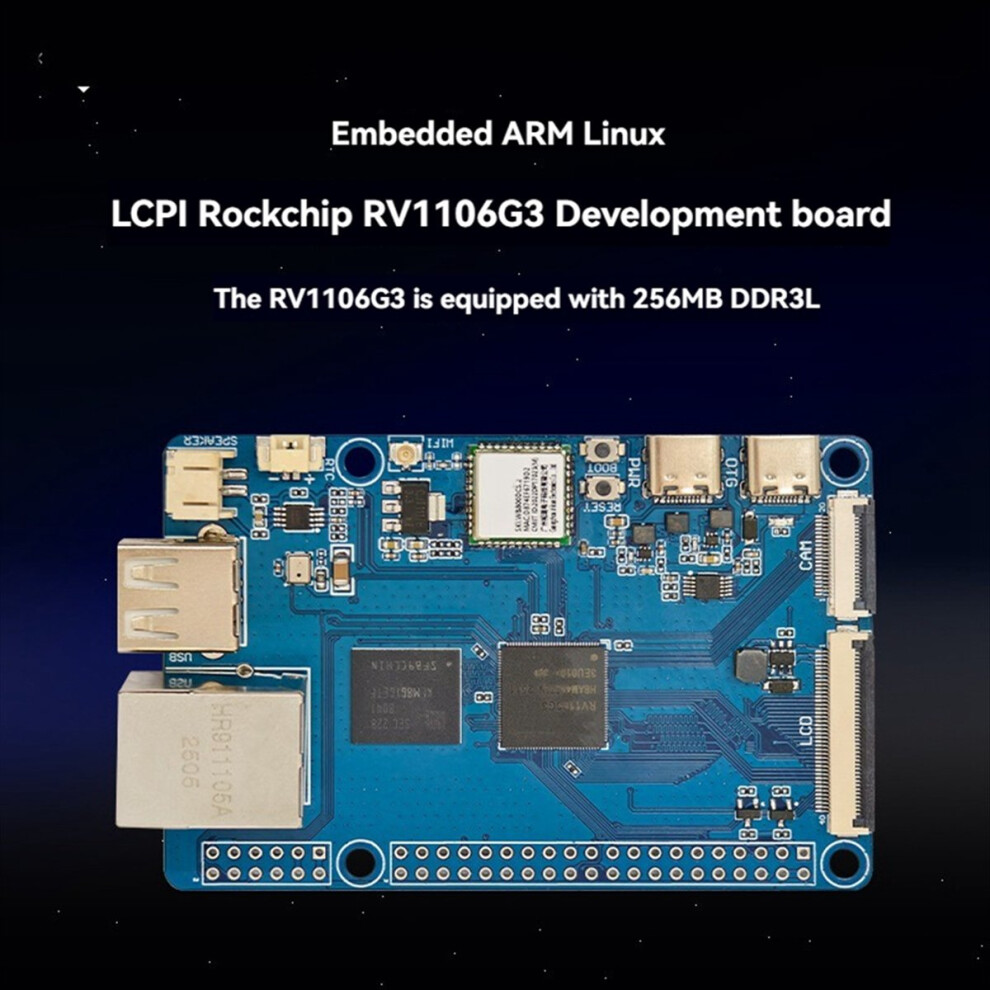

LCPl RV1106G3 udviklingskort, RV1106G3 indbygget 256 MB DDR3L. Med primært fokus på edge computing og billedbehandlingsfunktioner er det en meget pålidelig model i RV1106-serien. Udviklingskortet integrerer WiFi6+BT5.2, stabil forbindelse og effektiv transmission. Hukommelse: RV1106G3 indbygget 256 MB DDR3L. Indbygget lagerplads: 8 GB EMMC. Kablet netværk: 10/100M RJ45 Ethernet-interface. Trådløst netværk: SKI.WB800DCS.2 2.4G single-band WIFI6-modul understøtter BT5.2 1. generations antenneinterface. Lydindgang: Indbygget mikrofon kan bruges til optagelse. Lydudgang: Indbygget 1W differentialforstærker IC og PH2.0 højttalerinterface. Videoindgang: MIPI 2 FPC-0.5mm-20Pin kamerainterface. Videoudgang: RGB666 FPC-0.5mm-40Pin LCD-interface, understøtter touch. USB-interface: 1x Type-C USB OTG, 1x Type-A USB 2.0 vært/enhed. GPIO: Indbygget 2,54 mm 2 x 20Pin + 2,54 mm 2 x 6Pin GPIO/strømstik. Knapper: 1x RESET/TÆND/SLUK-KNAP, 1x BOOT-KNAP. Strømforsyning: Type-C USB5V1A og derover strømindgang. LED-lys: 1x statusindikator (rød)

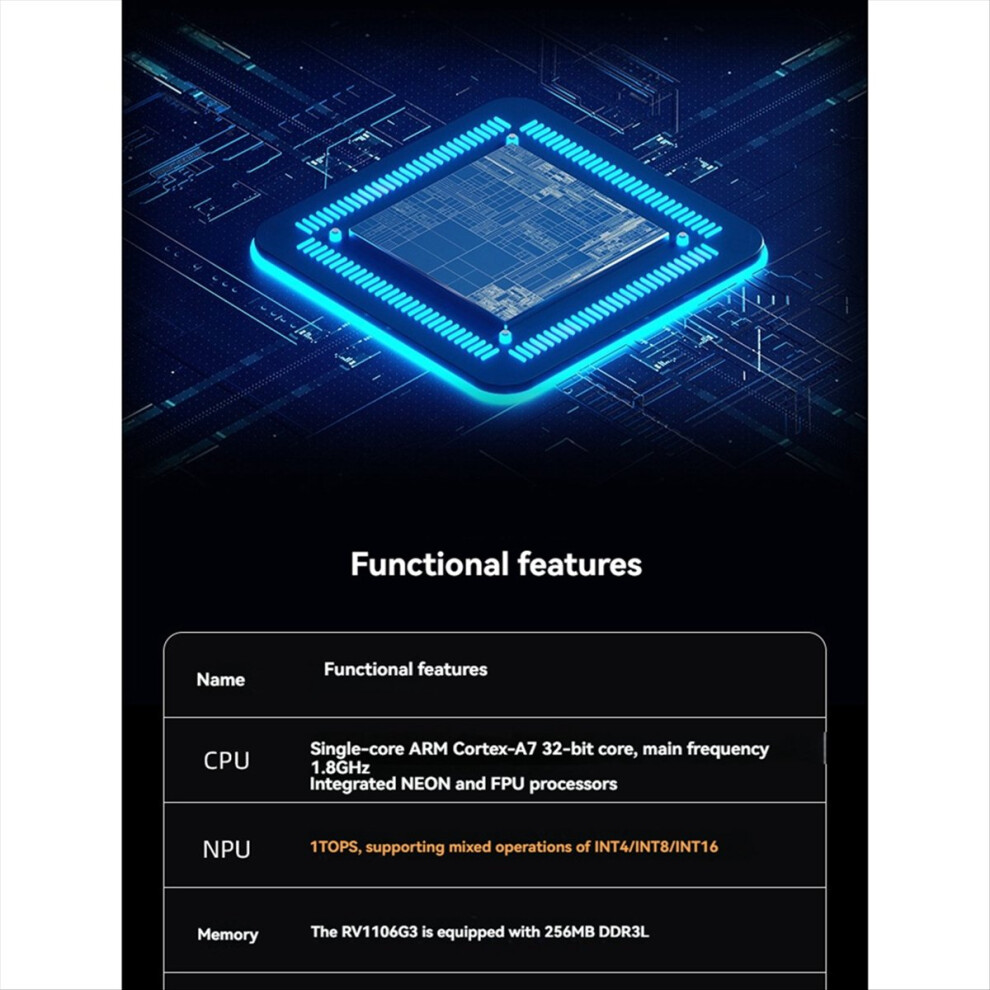

System: Understøtter Buildroot og andre operativsystemer. 1, Rockchip ARM-A7 32-bit kerneprocessor; 2, 8G EMMC: bruges til at brænde Buildroot og andre operativsystemer; 3, FPC-0.5mm-40Pin RGB666 LCD-grænseflade, understøtter 4-tommer 480 x 480/720 x 720 IPS-berøringsskærm, understøtter GT911-berøringschip; 4, MIPI 2 FPC-0.5mm-20Pin kameragrænseflade, standard understøttelse af SC3336-kamera; 5, Type-C OTG/strømforsyning USBD: kan bruges til at brænde firmware og også til strømforsyning;
6, Type-C PWR-backupstrømforsyning USBP: Når du vil bruge Type-A USB-grænsefladen til at tilslutte til eksterne enheder såsom et USB-flashdrev, skal du strømforsyne den herfra. Da RV1106G3-chippen kun har én USBD, tilføjes en USB-switchingchip. Når Type-C OTG-porten er tilsluttet computerens USB eller USB-strømforsyning, er RV1106G3 USB som standard tilsluttet Type-C OTG-porten. Når Type-C OTG-porten ikke er tilsluttet, er den som standard tilsluttet Type-A-porten;

RESET-knap: kort til opstart, og kan også bruges til nulstilling;
BOOT-knap: Ved brænding af firmware, hold BOOT-knappen nede og tilslut derefter Type-C OTG'en på udviklingskortet og computerens USB-port for at gå i brændetilstand;
SKI.WB800DCS.2 2.4G single-band W1Fl6+BT5.2 Bluetooth-modul;
WiFi&BT antennegrænseflade;
MX1.25mm-2P 3V RTC batterigrænseflade;
1W PH2.0 mono højttalergrænseflade;
Mikrofon: Model WMM7037ATSN0-4/TR silikonemikrofon;
Type-A USBP: kan bruges til at tilslutte eksterne enheder såsom USB-flashdrev og mus, kan konfigureres som vært/enhedstilstand, når denne USBP bruges, skal den strømforsynes fra Type-C PWRD/pin header;
10/100M Ethernet-grænseflade;
2,54 mm 2 x 20-bens + 2,54 mm 2 x 6-bens GPIO/strømlednings-pinheader
(Produktets trykte tekst afhænger af batch, men dette påvirker ikke brugen)
Farve: Som vist
Materiale: PCB

Pakkens indhold:
1 * Udviklingskortsæt

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
