Til POWER-MODUL PM20S-2 2x Step-Down spændingsregulatorer

Til POWER-MODUL PM20S-2 2x Step-Down spændingsregulatorer Beskrivelse

PM20S-2 er lavet med 100V. Understøtter 9V til 85V DC driftsindgangsspænding med 85V beskyttelse, 2x step-down spændingsregulatorer.

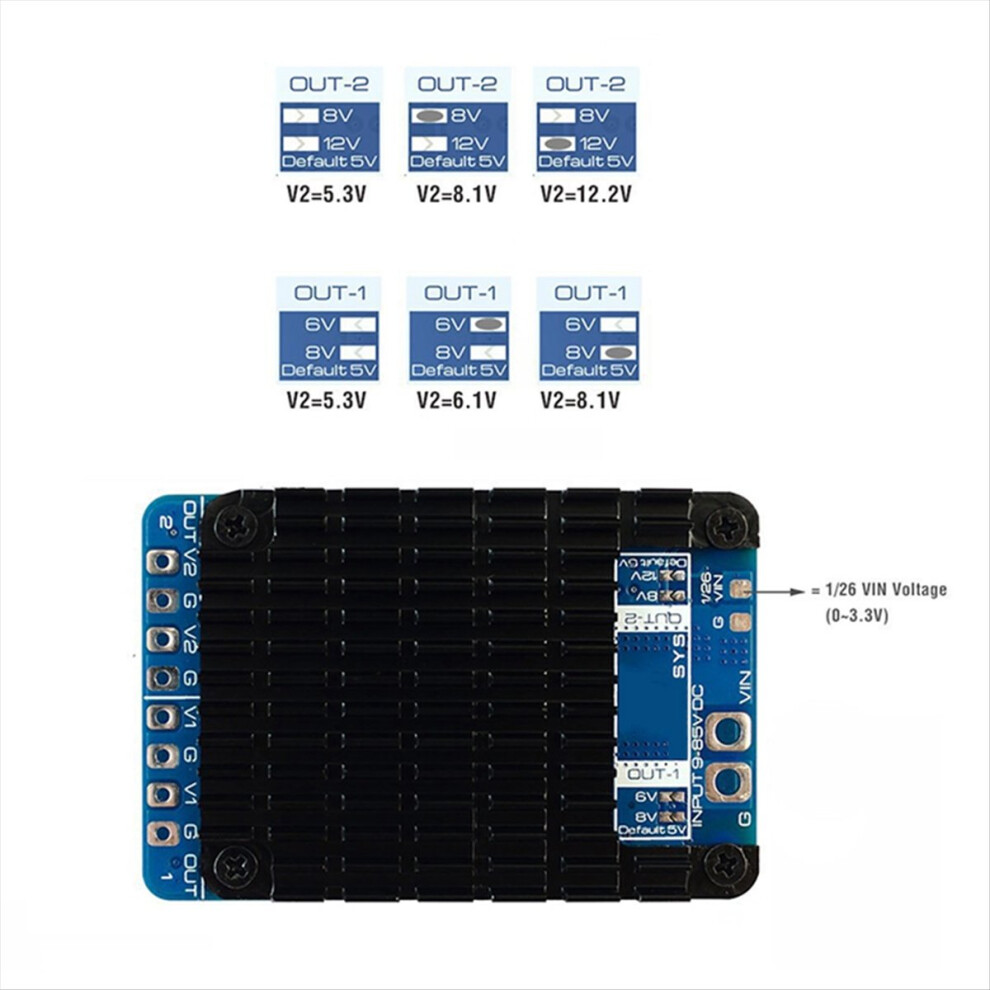

Regulator 1, 5.3V / 6.1V / 8.1V udgangsmuligheder. Understøtter typisk kontinuerlig udgangsstrøm på op til 15A, strøm på op til 22A.
Regulator 2, 5.3V / 8.1V / 12.2V udgangsmuligheder. Understøtter typisk kontinuerlig udgangsstrøm på op til 15A, strøm på op til 22A.
1K:25K spændingsdeler indbygget til 3,3V baseret spændings-ADC, 3D-trinfil PM20S-2.zip.

På grund af forskellige batcher kan der være forskelle i produktets udseende, farve og trykt tekst, som ikke påvirker brugen.
Regulator 1
Udgangsspænding 5,3V / 6,1V / 8,1V muligheder.
Udgangsspændingstolerance 1,5%
Synkron switching step-down (eller buck) regulator med typiske effektiviteter på 90% til 96%
Understøtter typisk kontinuerlig udgangsstrøm på op til 15A, strøm på op til 22A.
Udgangsrippel 25mV (VIN=42V, udgang 5,3V @ 5A), 35mV (VIN=58V, udgang 5,3V @ 15A)
Standbystrøm: 10-30mA
Omvendt indgangsspændingsbeskyttelse: Nej
Termisk nedlukning 150C
Udgang Kortslutningstolerant (1 sekund)
Overstrømsbeskyttelse og selvgendannelse
Tip: Indgangsspænding lig med 15V er påkrævet for en kontinuerlig udgangsstrøm på 15A
Regulator 2
Udgangsspænding 5,3V / 8,1V/12,2V muligheder.
Udgangsspændingstolerance 1,5%
Synkron omskiftende step-down (eller buck) regulator med typiske effektiviteter på 90% til 96%
Understøtter typisk kontinuerlig udgangsstrøm på op til 15A, strøm på op til 22A.
Udgangsrippel 58mV (VIN=58V, Udgang 12V @ 5A)
Standbystrøm: 10-30mA
Termisk Nedlukning 150C
Udgang Kortslutningstolerant (1 sekund)
Overstrømsbeskyttelse og selvgendannelse
Tip: Indgangsspænding på 15V er påkrævet for en kontinuerlig udgangsstrøm på 15A
Farve: Blå
Materiale: PCB

Pakkens indhold:
1x STRØMMODUL

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
